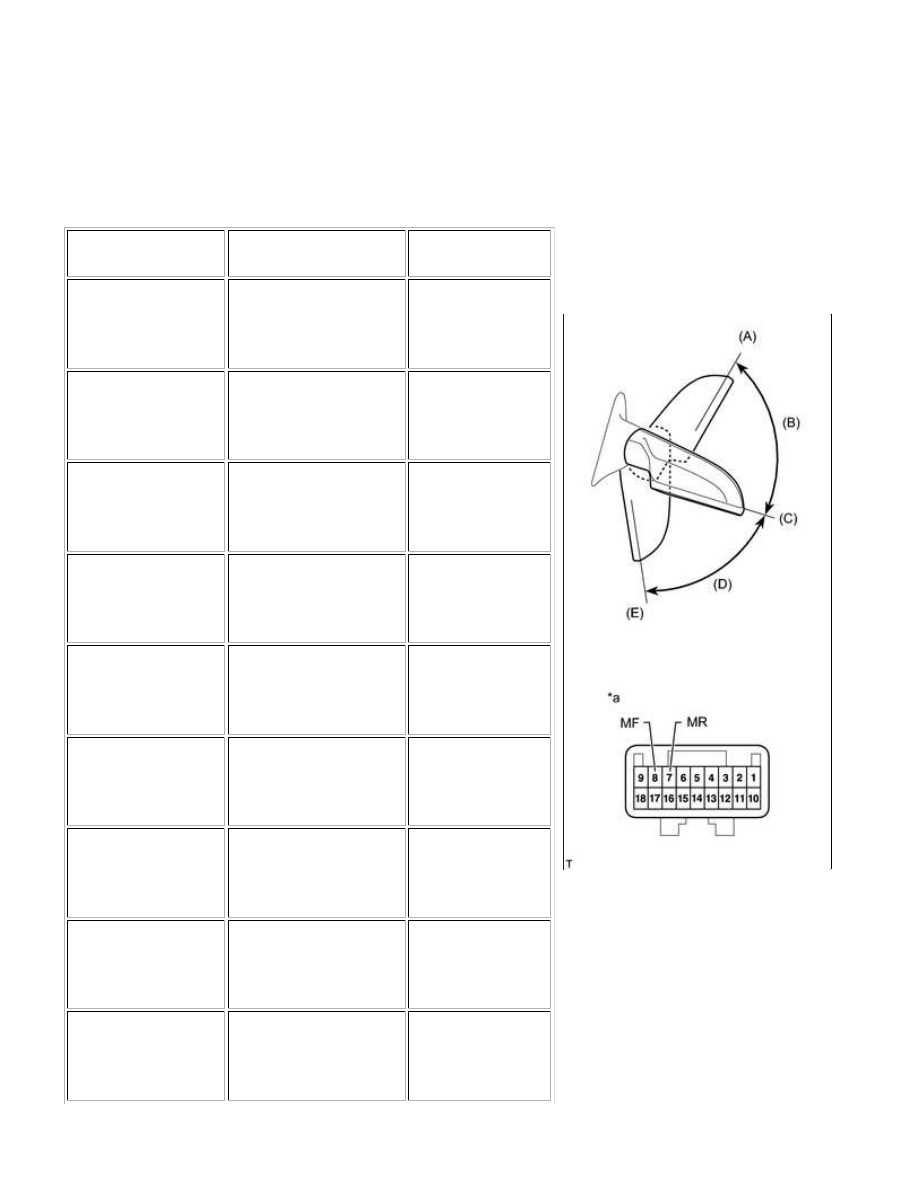

(b) w/ Retract Mirror:

Check the retractable mirror's movement.

(1) For each position: Disconnect the battery, set the mirror

position by hand, connect the battery, and check the

retractable mirror's movement.

OK:

MEASUREMENT

CONDITION

MIRROR POSITION

SPECIFIED

CONDITION

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Forward position (A)

Moves from (A) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Forward position (A)

Does not move

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Position between

forward position (A) and

driving position (C)

Moves from (B) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Position between

forward position (A) and

driving position (C)

Moves from (B) to

forward position (A)

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Driving position (C)

Moves from (C) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Driving position (C)

Does not move

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Position between driving

position (C) and

retracted position (E)

Moves from (D) to

retracted position

(E)

Battery positive (+)

→ Terminal 8 (MF)

Battery negative (-)

→ Terminal 7 (MR)

Position between driving

position (C) and

retracted position (E)

Moves from (D) to

driving position (C)

Battery positive (+)

→ Terminal 7 (MR)

Battery negative (-)

→ Terminal 8 (MF)

Retracted position (E)

Does not move

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

MEASUREMENT

CONDITION

MIRROR POSITION

SPECIFIED

CONDITION

Battery positive (+)

→ Terminal 8 (MF)
Battery negative (-)

→ Terminal 7 (MR)

Retracted position (E)

Moves from (E) to

driving position (C)

NOTICE:

Disconnect and reconnect the battery between each mirror
position check.

Do not apply battery voltage when moving the mirror by hand
into each mirror position.

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

If the result is not as specified, replace the outer rear view

mirror assembly RH.

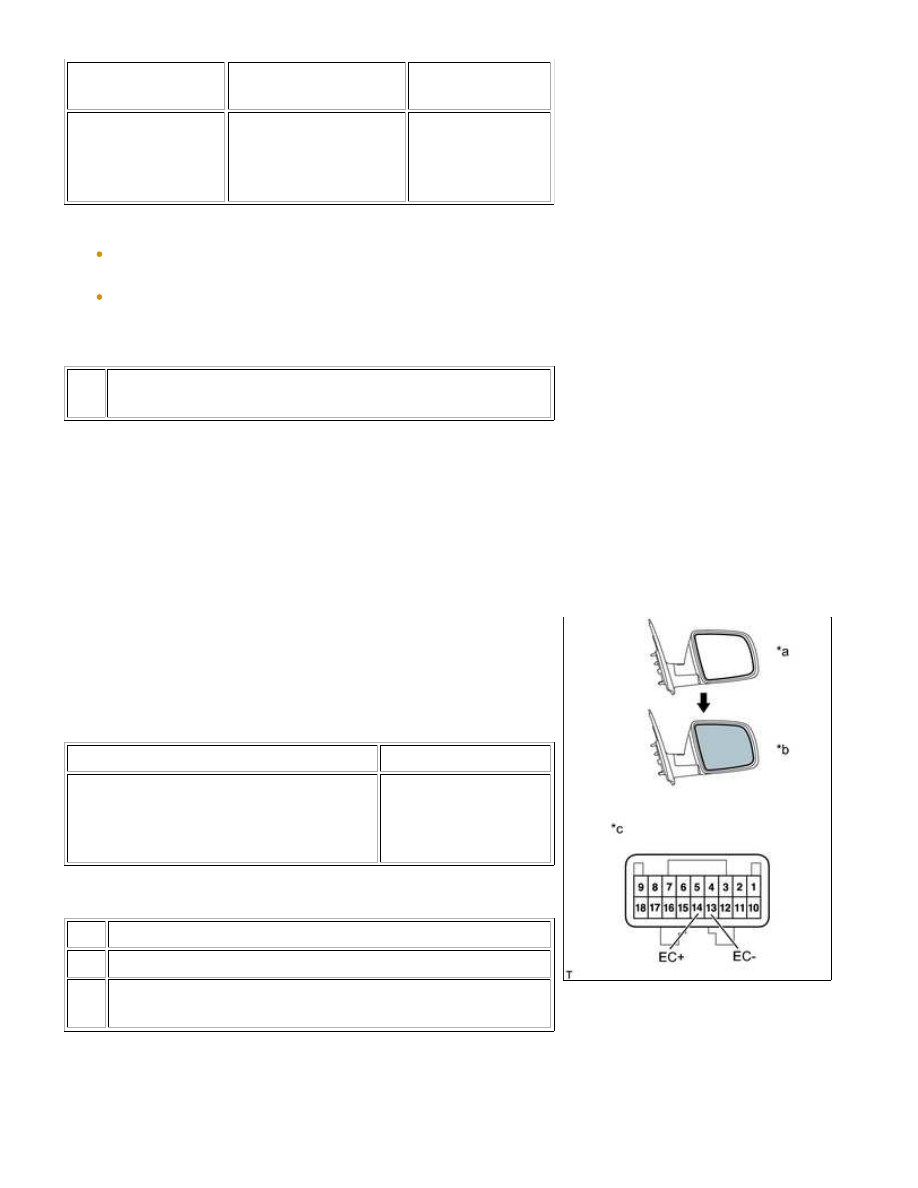

(c) w/ EC Mirror:

Check the EC mirror operation.

NOTICE:

(2) Apply 1.5 V dry-cell battery voltage and check operation of

the mirror face as shown in the table and illustration.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

1.5 V dry-cell battery positive (+) →
Terminal 14 (EC+)

1.5 V dry-cell battery negative (-) →
Terminal 13 (EC-)

Mirror surface becomes

dark

Text in Illustration

*a

Bright

*b

Dark

*c

Component without harness connected

(Outer Rear View Mirror Assembly RH)

If the result is not as specified, replace the outer rear view

mirror assembly RH.

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

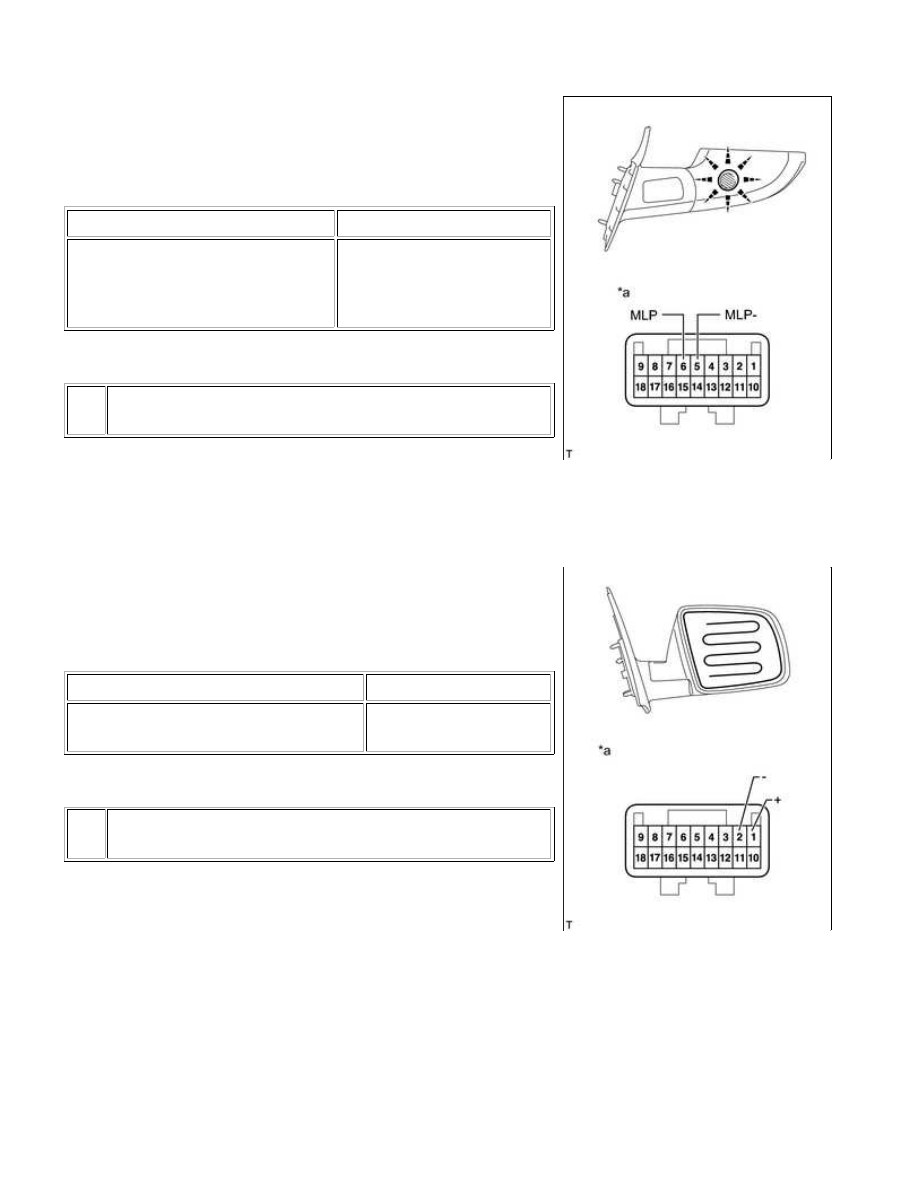

(d) w/ Outer Mirror Light:

Check the door mirror foot light.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

Battery positive (+) → Terminal 6
(MLP)

Battery negative (-) → Terminal 5
(MLP-)

Door mirror foot light

illuminates

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

If the result is not as specified, replace the outer mirror light

assembly RH.

(e) w/ Mirror Heater:

Check the mirror heater.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1 (+)
Battery negative (-) → Terminal 2 (-)

Mirror becomes warm

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

HINT:

It will take a short time for the mirror to become warm.

If the result is not as specified, replace the outer rear view

mirror assembly RH.

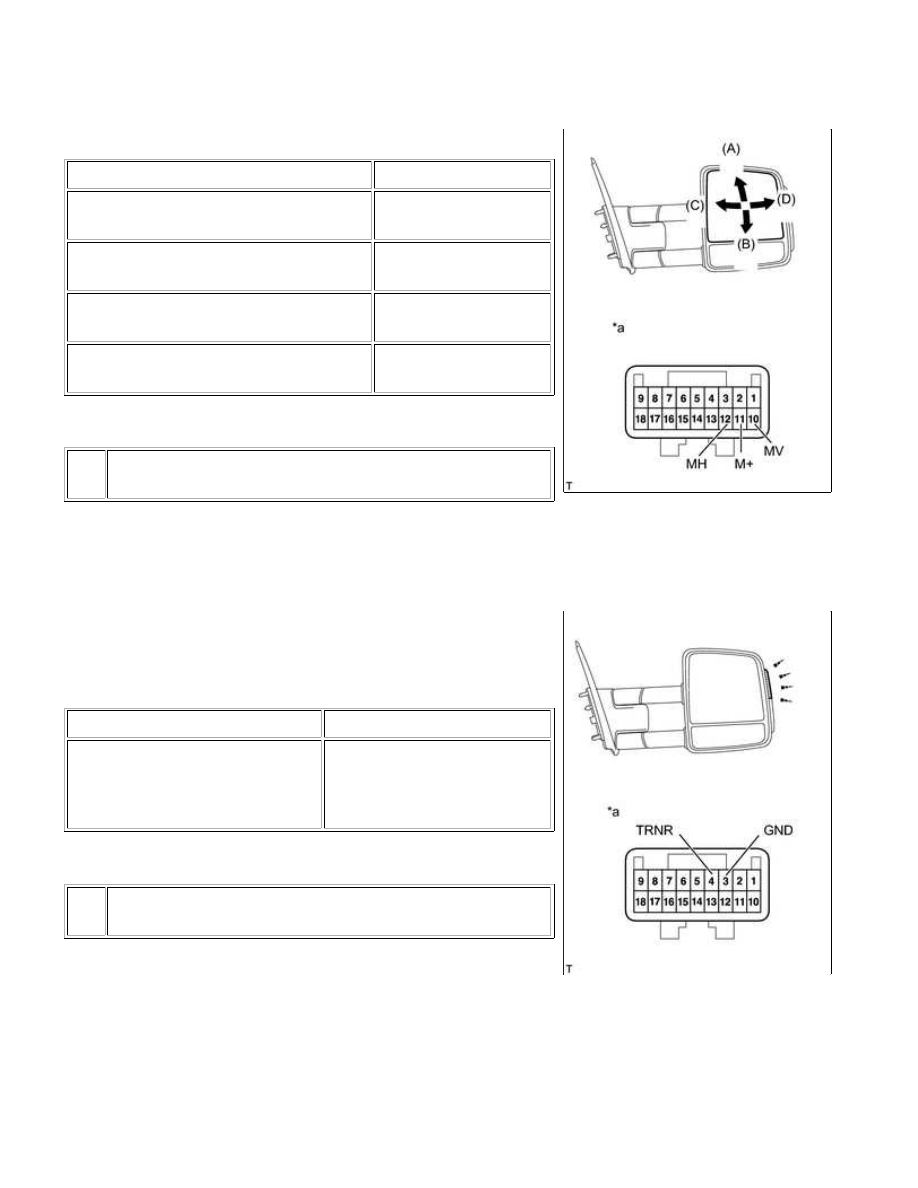

4. INSPECT OUTER REAR VIEW MIRROR ASSEMBLY RH (for Extended Type)

MIRROR: OUTER REAR VIEW MIRROR: INSPECTION; 2015 MY ...

(a) Check the outer mirror motor operation.

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 10 (MV)
Battery negative (-) → Terminal 11 (M+)

Turns upward (A)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 10 (MV)

Turns downward (B)

Battery positive (+) → Terminal 12 (MH)
Battery negative (-) → Terminal 11 (M+)

Turns left (C)

Battery positive (+) → Terminal 11 (M+)
Battery negative (-) → Terminal 12 (MH)

Turns right (D)

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

If the result is not as specified, replace the outer rear view

mirror assembly RH.

(b) Check the door mirror turn indicator.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

Battery positive (+) → Terminal 4
(TRNR)

Battery negative (-) → Terminal 3
(GND)

Door mirror turn indicator

illuminates

Text in Illustration

*a

Component without harness connected

(Outer Rear View Mirror Assembly RH)

If the result is not as specified, replace the outer rear view

mirror assembly RH.
