Toyota Tundra (2015 year). Manual - part 209

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001B2G01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: REAR SPEED SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

3. REMOVE REAR WHEEL

4. REMOVE REAR SPEED SENSOR LH

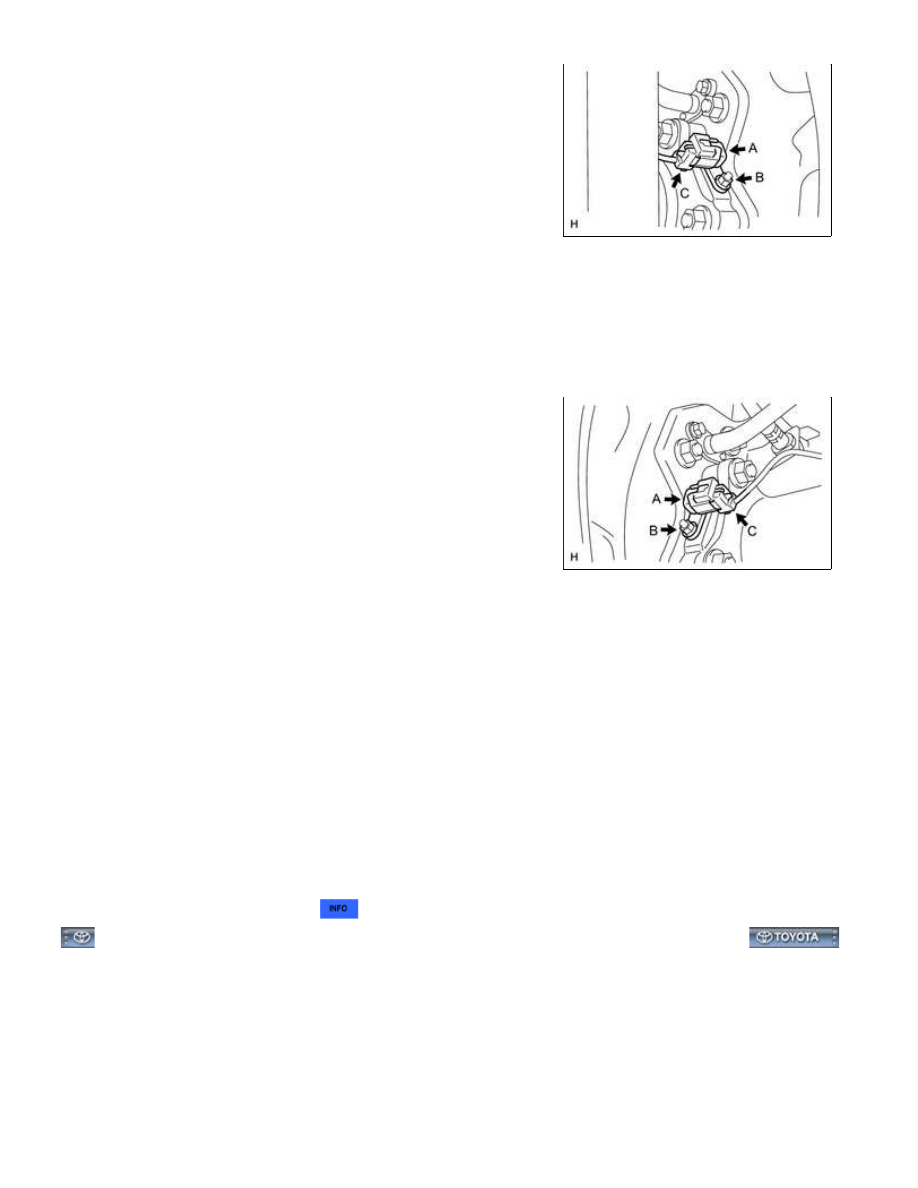

(a) Disconnect the speed sensor connector (labeled A).

(b) Remove the nut (labeled B) and speed sensor (labeled C).

5. REMOVE REAR SPEED SENSOR RH

(a) Disconnect the speed sensor connector (labeled A).

(b) Remove the nut (labeled B) and speed sensor (labeled C).

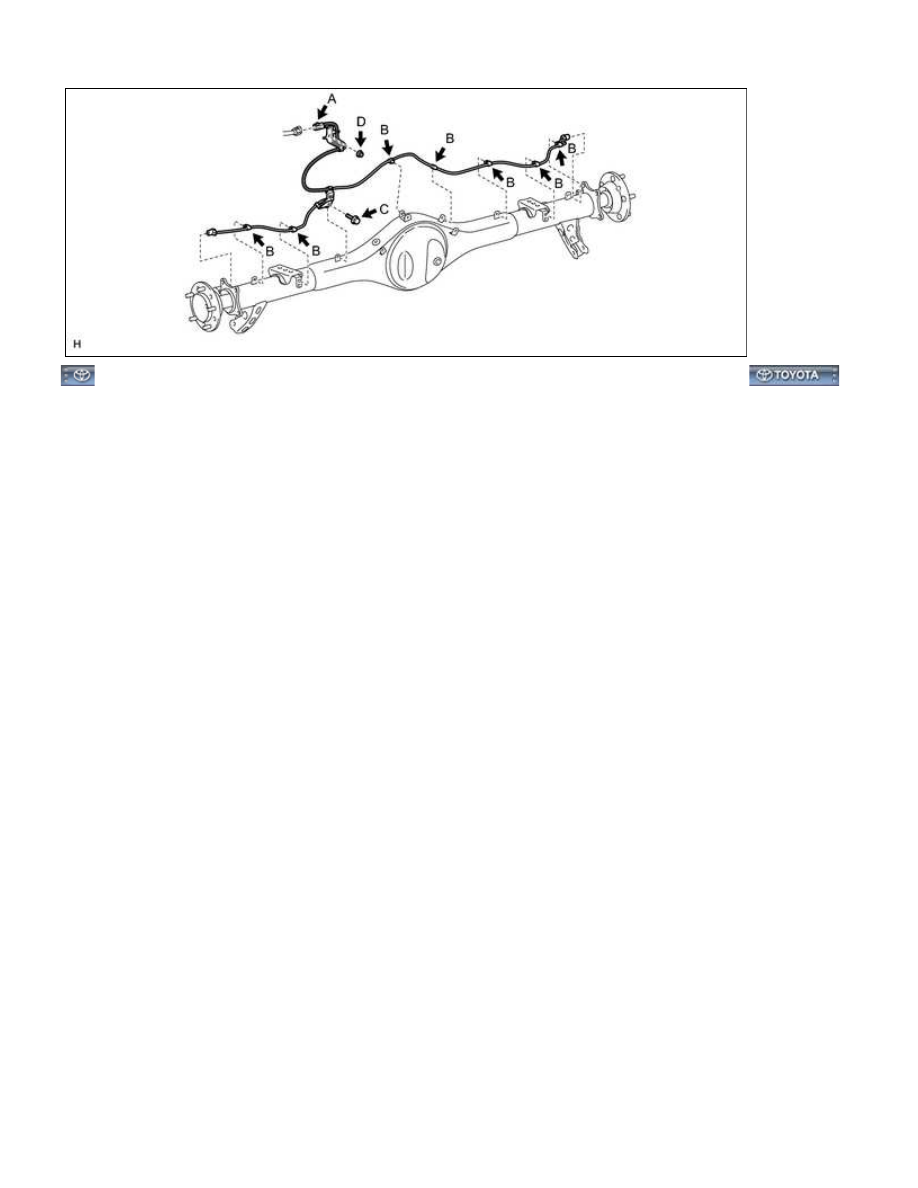

6. REMOVE SKID CONTROL SENSOR WIRE

(a) Disconnect the sensor connector (labeled A).

(b) Detach the 7 clips (labeled B).

(c) Remove the bolt (labeled C).

BRAKE CONTROL: REAR SPEED SENSOR: REMOVAL; 2015 MY ...

(d) Remove the nut (labeled D) and skid control sensor wire.

BRAKE CONTROL: REAR SPEED SENSOR: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001B2E023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: REAR SPEED SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

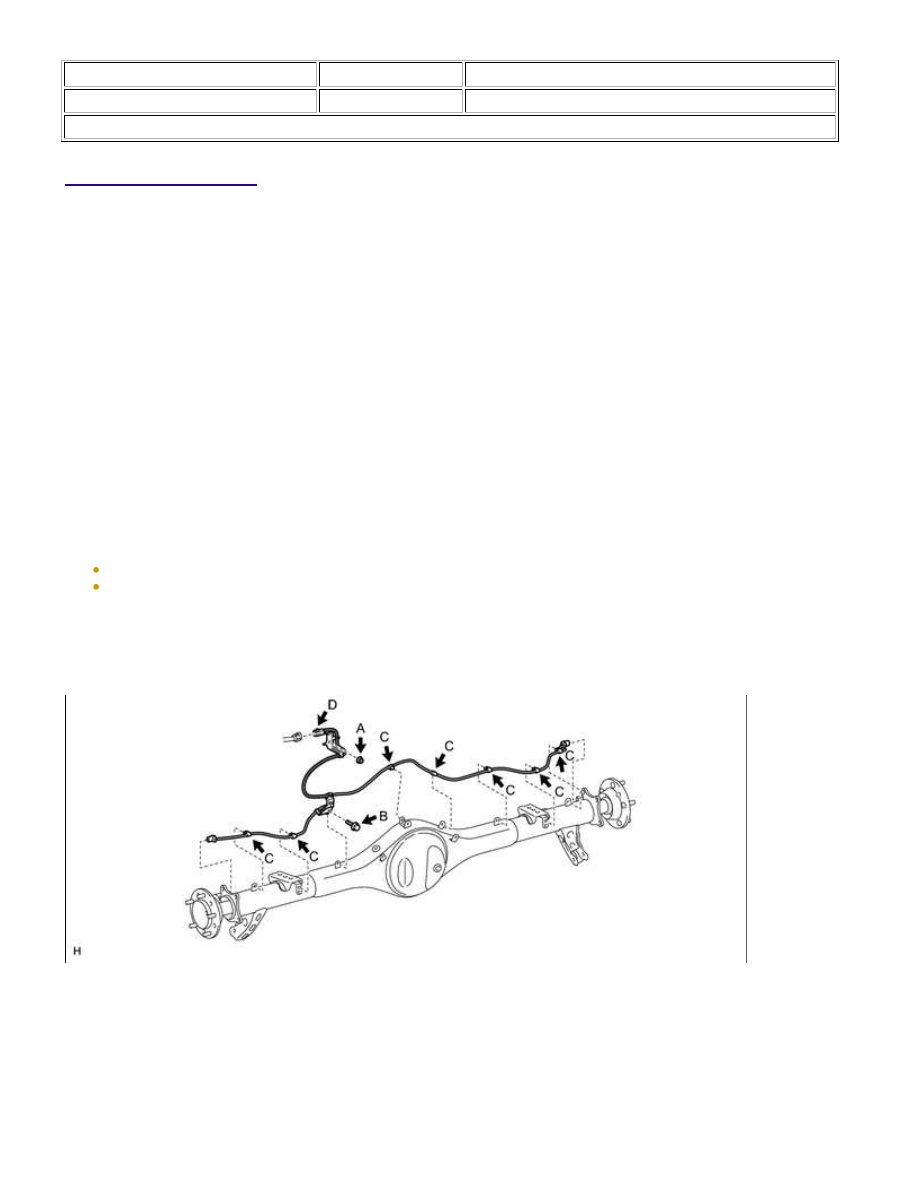

1. INSTALL SKID CONTROL SENSOR WIRE

(a) Install the sensor clamp with the nut (labeled A).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

Make sure the clamp's rotation stopper touches the installation position.

(b) Install the sensor clamp with the bolt (labeled B).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

When installing the clamp, do not twist the wire harness.

(c) Attach the 7 clips (labeled C).

NOTICE:

When installing the clamps, do not twist the wire harness.
When installing the clamps, securely insert them as shown in the illustration.

(d) Connect the sensor connector (labeled D).

NOTICE:

Securely connect the connector.

2. INSTALL REAR SPEED SENSOR LH

BRAKE CONTROL: REAR SPEED SENSOR: INSTALLATION; 201...

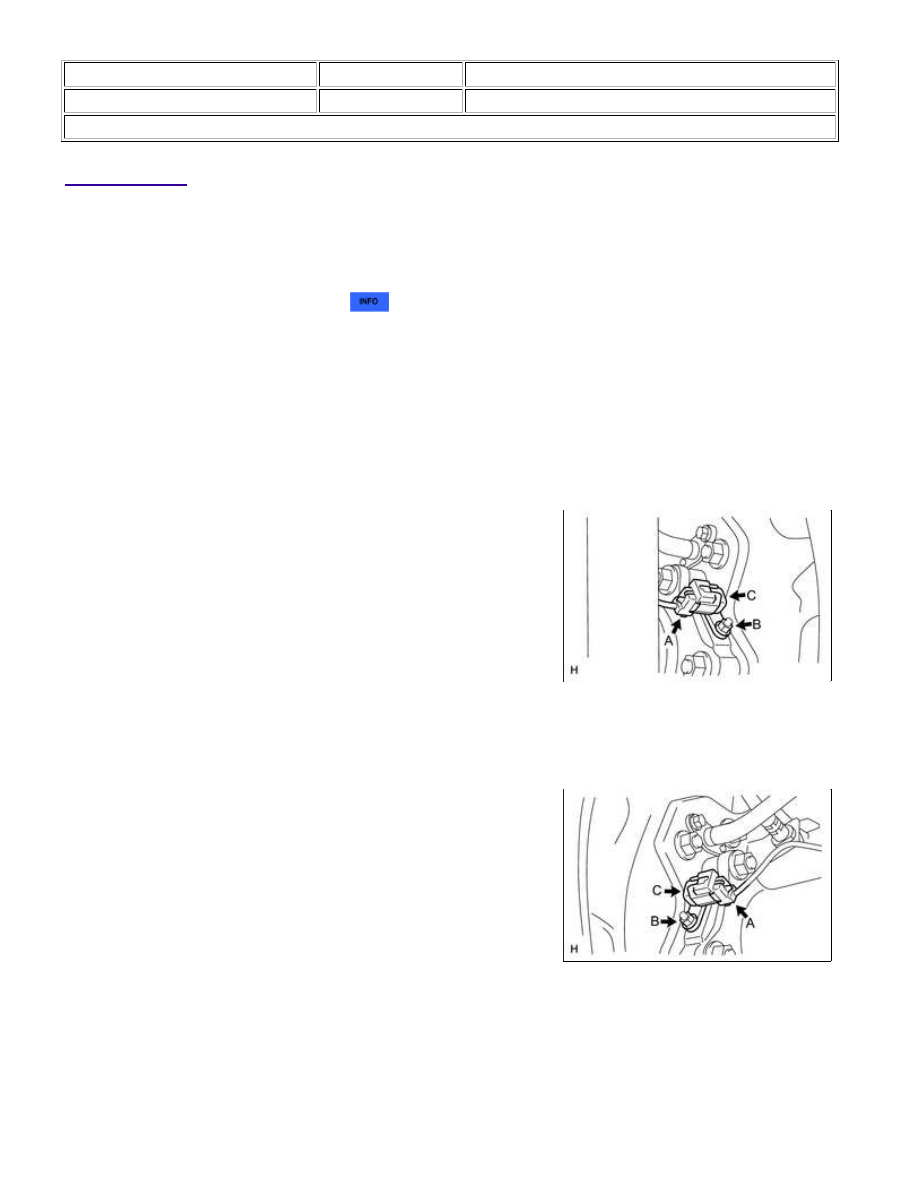

(a) Install the speed sensor (labeled A) with the nut (labeled B).

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

(b) Connect the speed sensor connector (labeled C).

NOTICE:

Securely connect the connector.

3. INSTALL REAR SPEED SENSOR RH

(a) Install the speed sensor (labeled A) with the nut (labeled B).

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

(b) Connect the speed sensor connector (labeled C).

NOTICE:

Securely connect the connector.

4. INSTALL REAR WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

6. CHECK SPEED SENSOR SIGNAL

(a) Check the speed sensor signal



.

BRAKE CONTROL: REAR SPEED SENSOR: INSTALLATION; 201...
