Toyota Tundra (2015 year). Manual - part 207

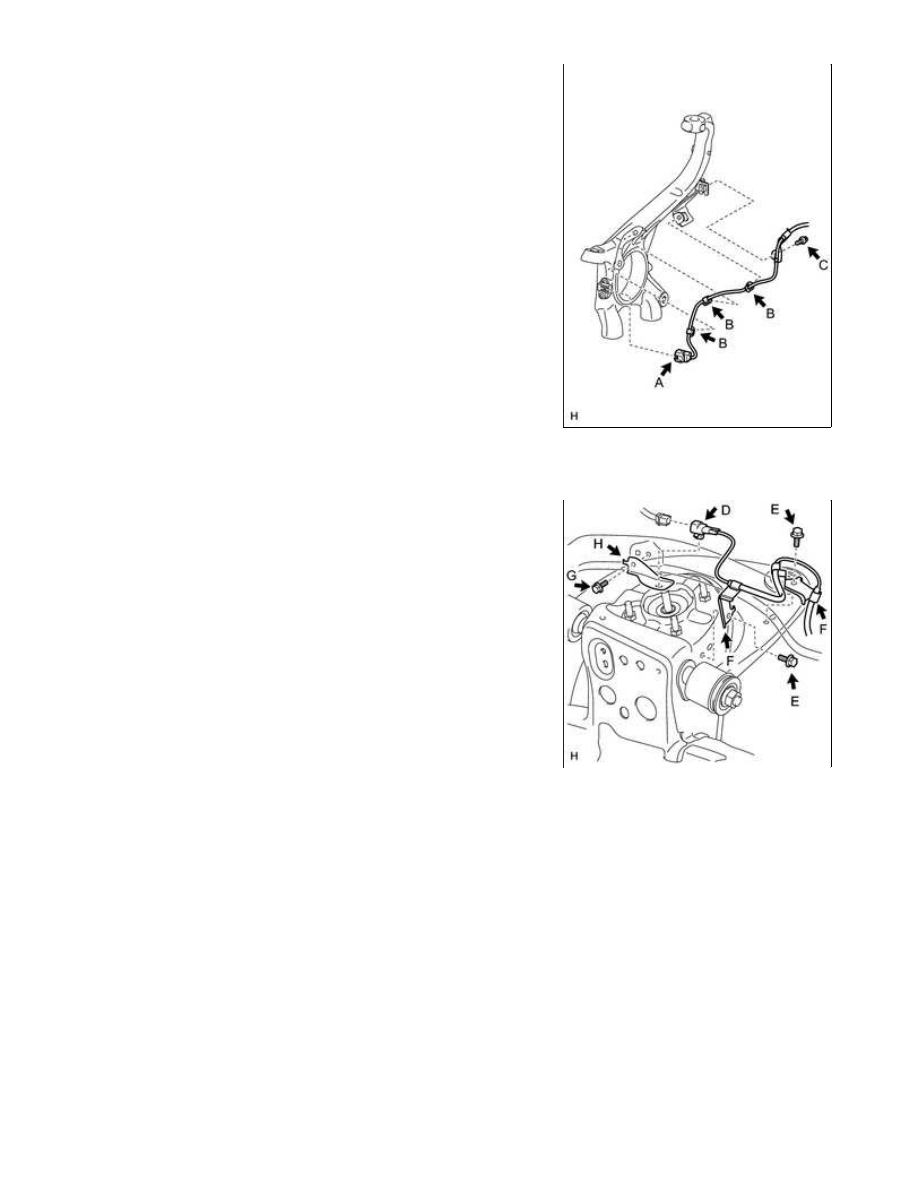

(a) Disconnect the connector (labeled A) from the front speed

sensor.

(b) Detach the 3 clips (labeled B) and remove the clamp bolt (labeled C).

(c) Disconnect the connector (labeled D).

(d) Remove the connector (labeled D) from the skid control sensor clamp (labeled H).

(e) Remove the 2 bolts (labeled E) and 2 harness clamps (labeled F).

(f) Remove the bolt (labeled G) and skid control sensor clamp (labeled H).

8. REMOVE FRONT SPEED SENSOR RH

BRAKE CONTROL: FRONT SPEED SENSOR: REMOVAL; 2015 M...

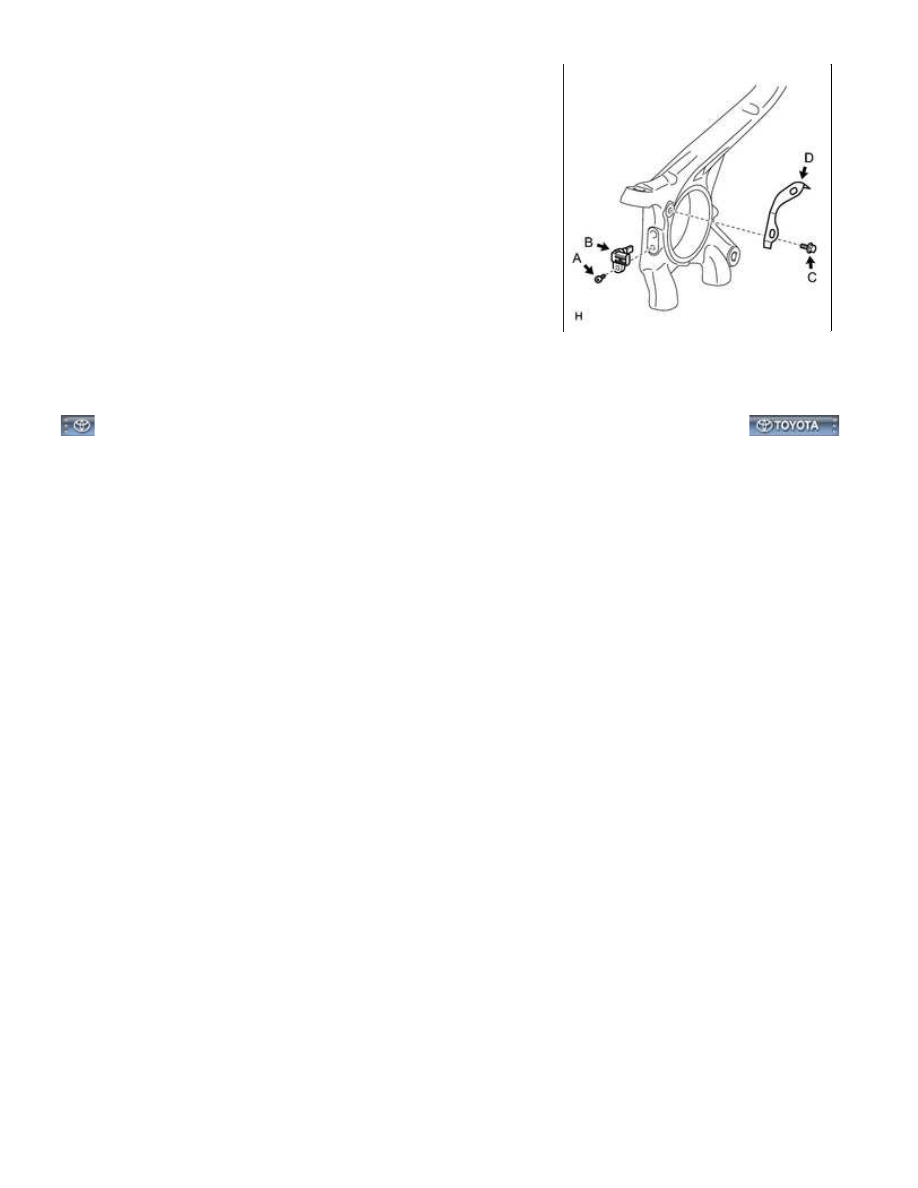

(a) Remove the hexagon socket head cap bolt (labeled A) and

speed sensor (labeled B) from the knuckle.

9. REMOVE FRONT SKID CONTROL SENSOR CLAMP RH

(a) Remove the bolt (labeled C) and skid control sensor clamp (labeled D) from the knuckle.

BRAKE CONTROL: FRONT SPEED SENSOR: REMOVAL; 2015 M...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001B2H025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: FRONT SPEED SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

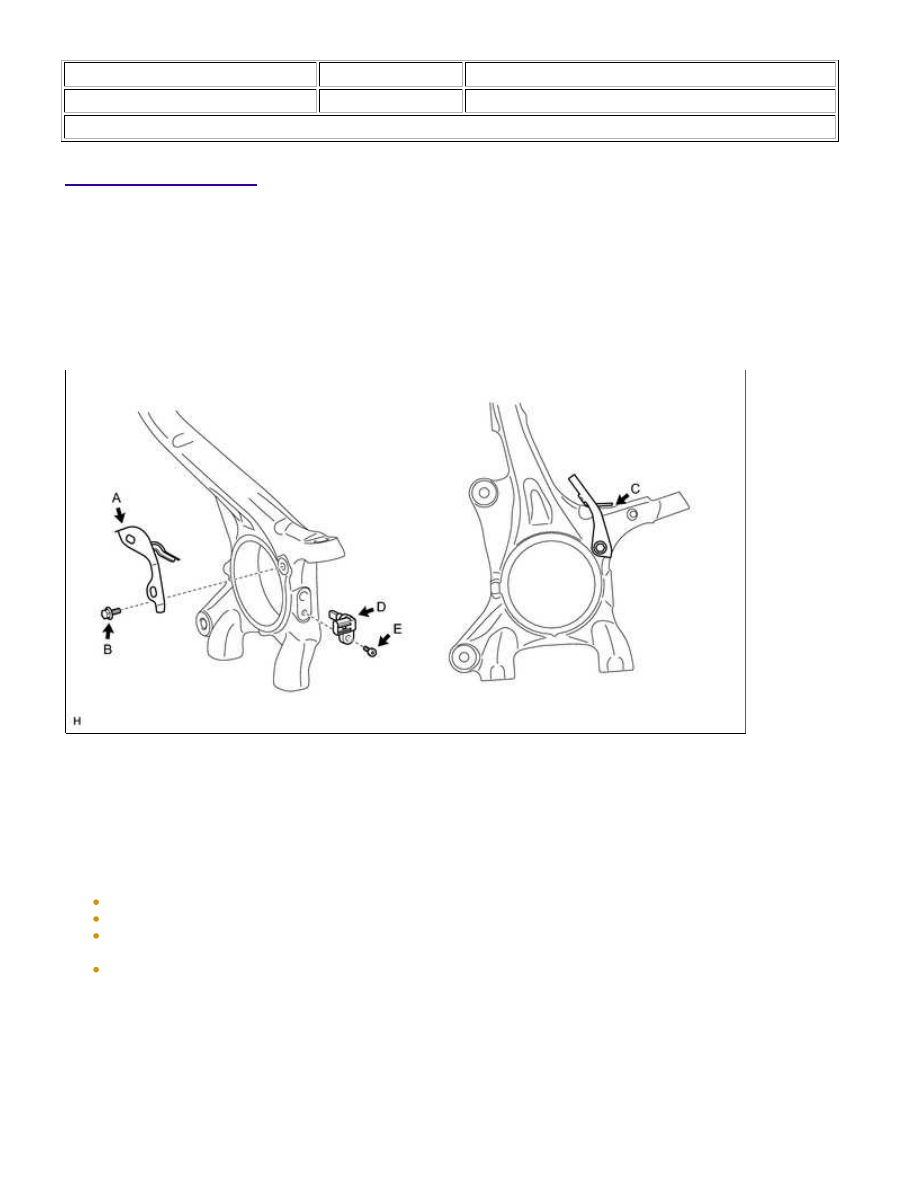

INSTALLATION

1. INSTALL FRONT SKID CONTROL SENSOR CLAMP LH

(a) Install the skid control sensor clamp (labeled A) with the bolt (labeled B).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

Install the bracket so that the rotation stopper (labeled C) touches the knuckle.

2. INSTALL FRONT SPEED SENSOR LH

(a) Install the speed sensor (labeled D) with the hexagon socket head cap bolt (labeled E).

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

NOTICE:

BRAKE CONTROL: FRONT SPEED SENSOR: INSTALLATION; 20...

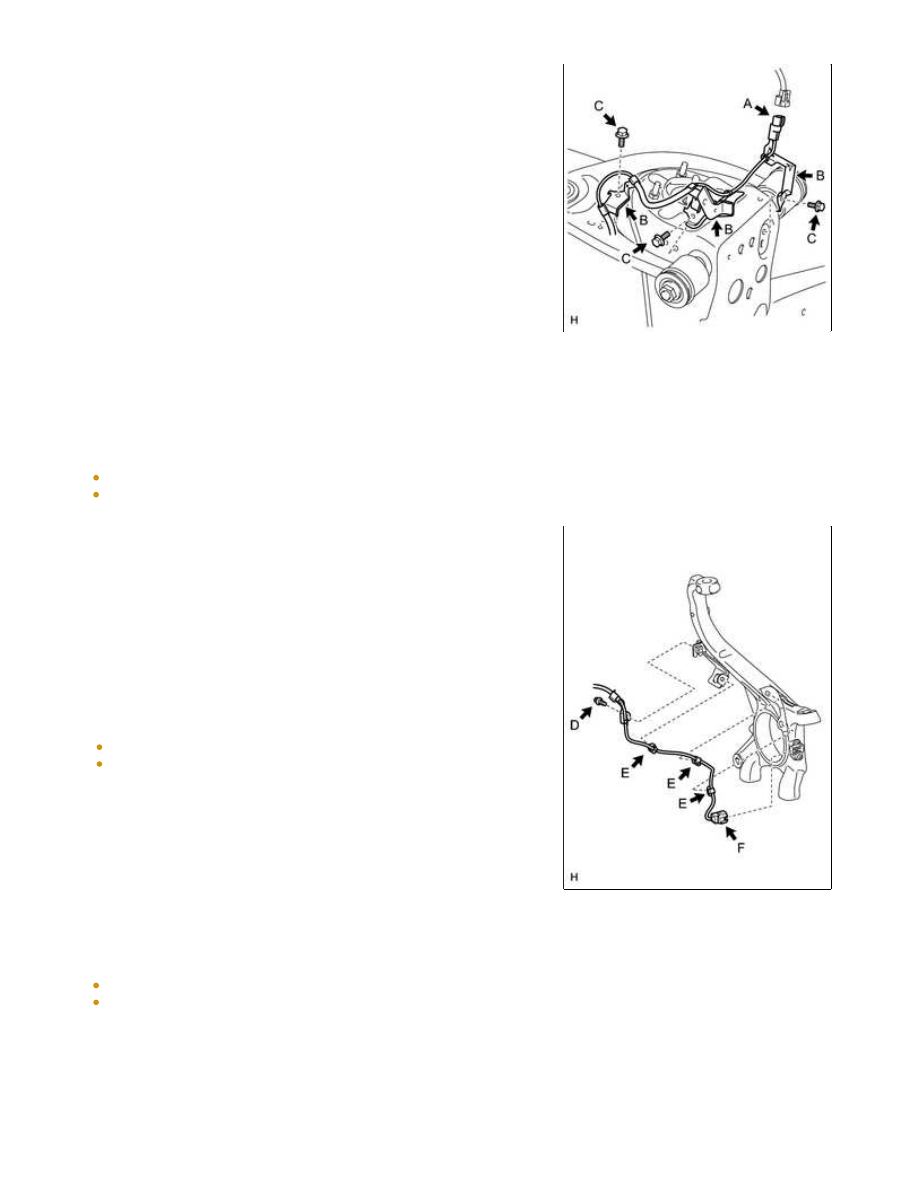

(a) Connect the connector (labeled A).

(b) Install the 3 harness clamps (labeled B) with the 3 bolts (labeled C).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

When installing the clamps, do not twist the wire harness.
For clamps with rotation stoppers, make sure the rotation stopper touches the installation position.

(c) Install the harness clamp with the bolt (labeled D).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

When installing the clamp, do not twist the wire harness.
Make sure the clamp's rotation stopper touches the installation
position.

(d) Attach the 3 clips (labeled E).

NOTICE:

When installing the clips, do not twist the wire harness.
When installing the clips, securely insert them as shown in the illustration.

(e) Connect the speed sensor connector (labeled F).

NOTICE:

Securely connect the connector.

4. INSTALL FRONT SKID CONTROL SENSOR CLAMP RH

BRAKE CONTROL: FRONT SPEED SENSOR: INSTALLATION; 20...
