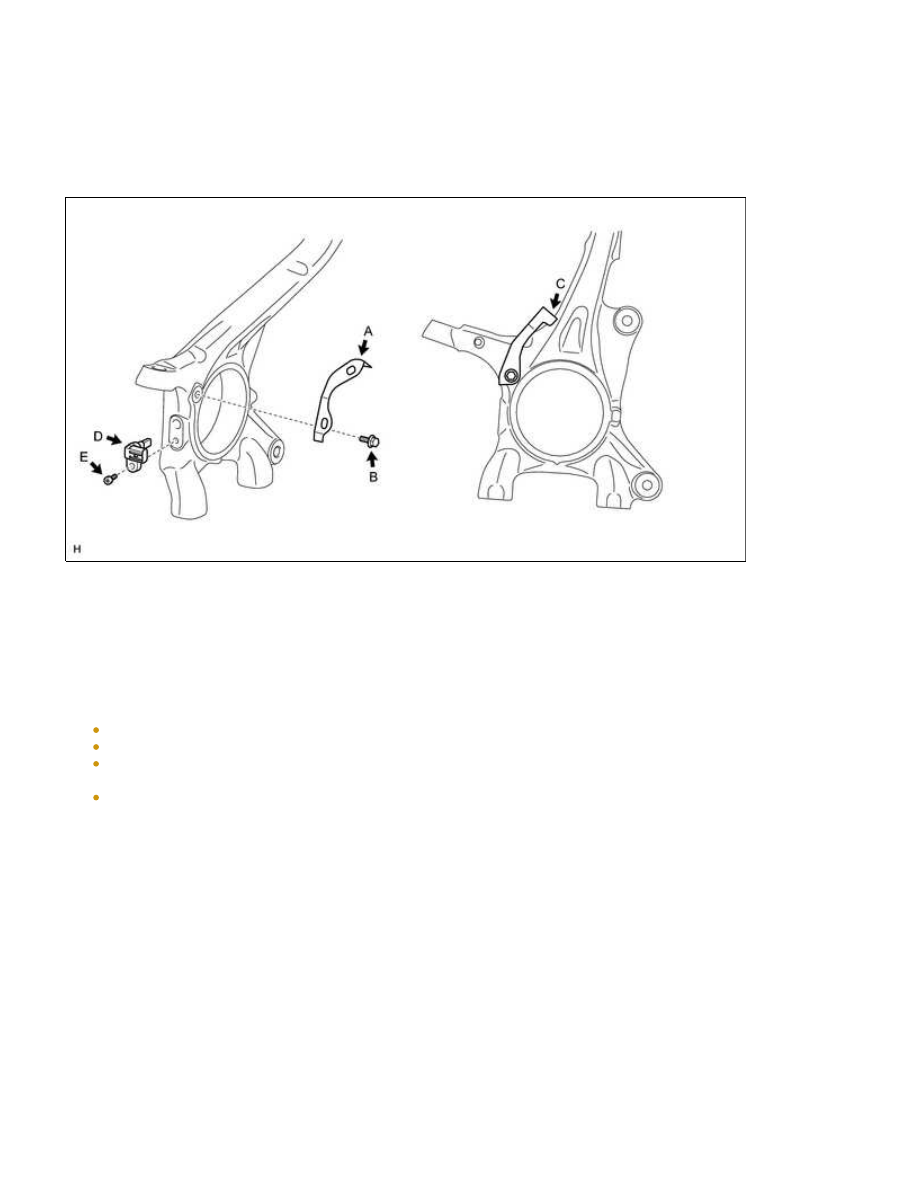

(a) Install the skid control sensor clamp (labeled A) with the bolt (labeled B).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

Install the bracket so that the rotation stopper (labeled C) touches the knuckle.

5. INSTALL FRONT SPEED SENSOR RH

(a) Install the speed sensor (labeled D) with the hexagon socket head cap bolt (labeled E).

Torque:

11 N·m {107 kgf·cm, 8ft·lbf}

NOTICE:

BRAKE CONTROL: FRONT SPEED SENSOR: INSTALLATION; 20...

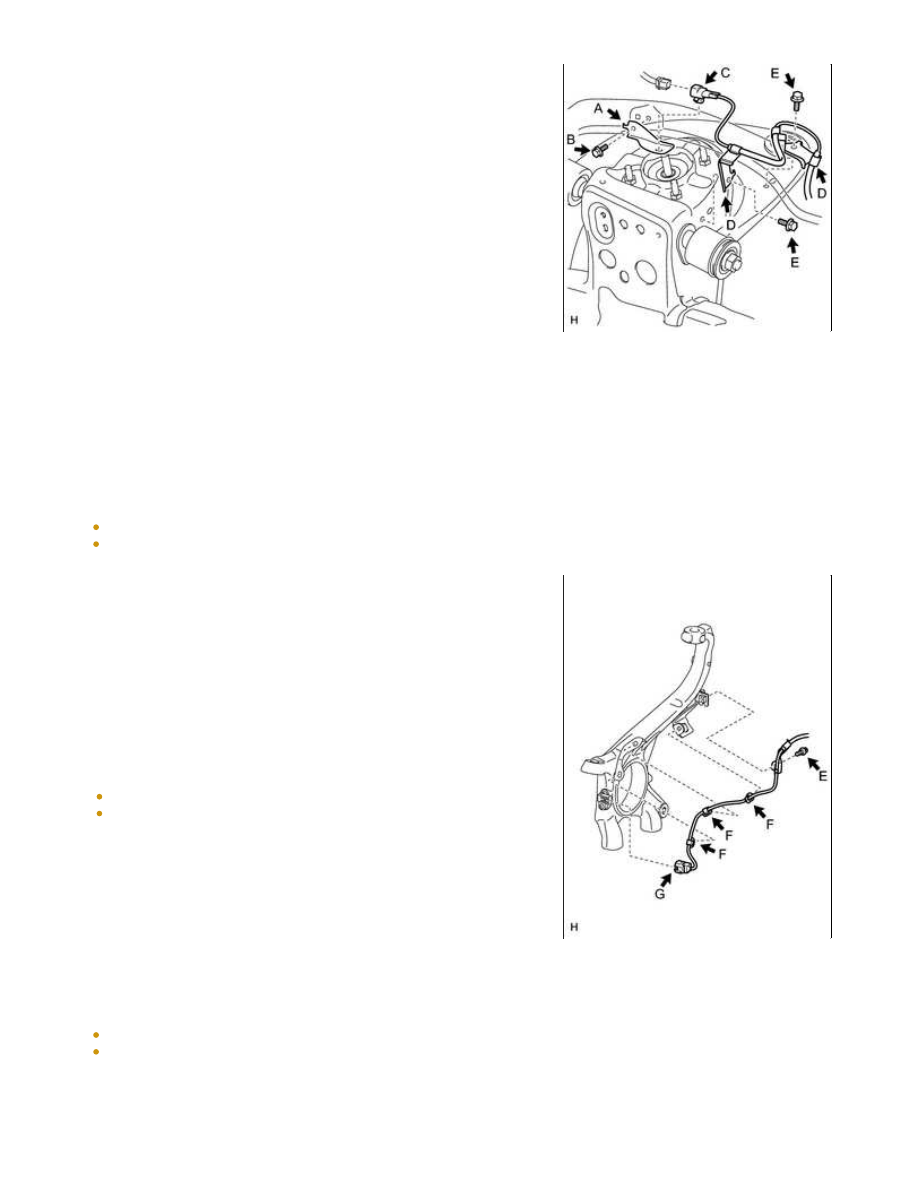

(a) Install the skid control sensor clamp (labeled A) with the bolt

(labeled B).

Torque:

for Bolt B -

8.0 N·m {82 kgf·cm, 71in·lbf}

(b) Install the connector (labeled C) with connect the connector (labeled C).

(c) Install the 2 harness clamps (labeled D) with the 2 bolts (labeled E).

Torque:

for Bolt E -

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

When installing the clamps, do not twist the wire harness.
For clamps with rotation stoppers, make sure the rotation stopper touches the installation position.

(d) Install the harness clamp with the bolt (labeled E).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

NOTICE:

When installing the clamp, do not twist the wire harness.
Make sure the clamp's rotation stopper touches the installation
position.

(e) Attach the 3 clips (labeled F).

NOTICE:

When installing the clips, do not twist the wire harness.
When installing the clips, securely insert them as shown in the illustration.

(f) Connect the speed sensor connector (labeled G).

NOTICE:

BRAKE CONTROL: FRONT SPEED SENSOR: INSTALLATION; 20...

Securely connect the connector.

7. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

8. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

9. CHECK SPEED SENSOR SIGNAL

(a) Check the speed sensor signal



.

BRAKE CONTROL: FRONT SPEED SENSOR: INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001B2F01SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

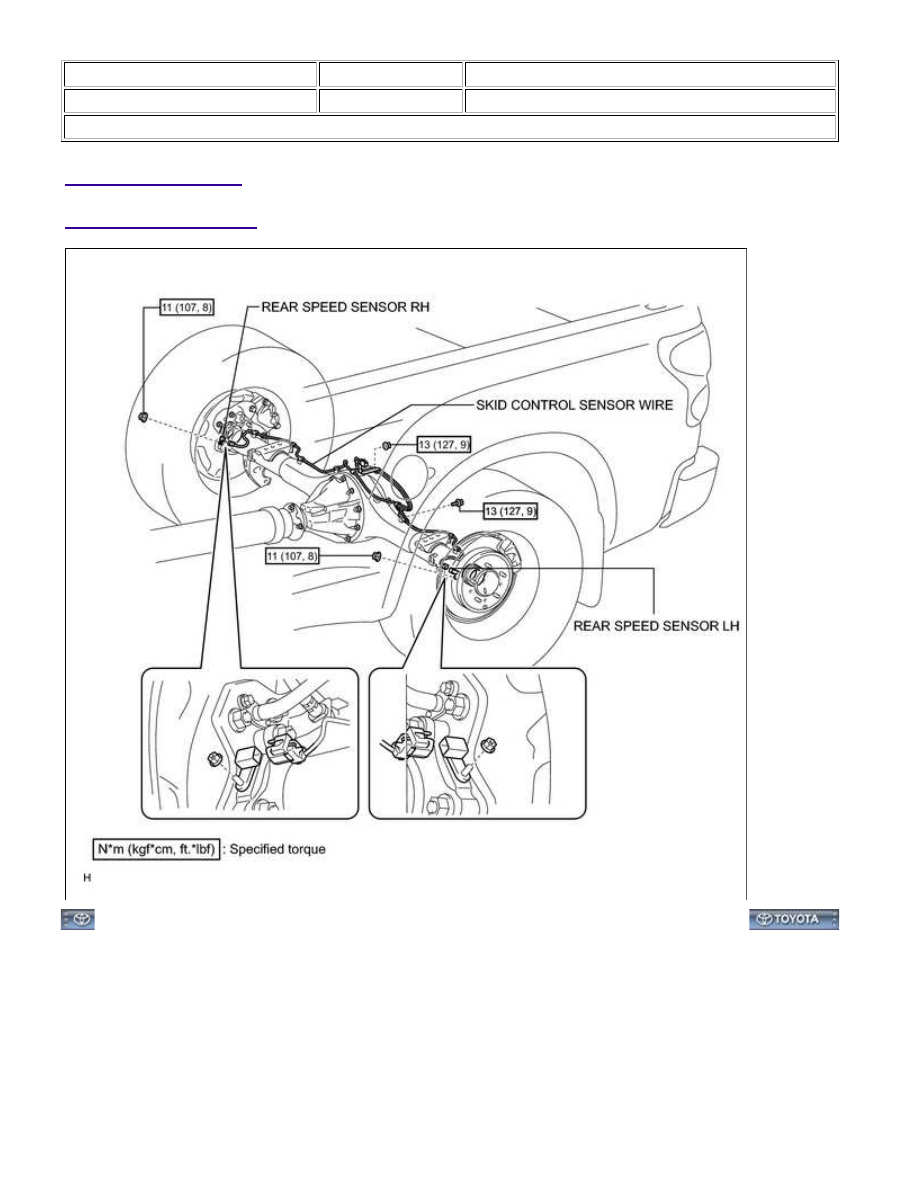

Title: BRAKE CONTROL: REAR SPEED SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION
