A

NEXT

1.

CHECK ANY OTHER DTCS OUTPUT (IN ADDITION TO P2109)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs.

RESULT

PROCEED TO

Only DTC P2109 is output

A

DTC P2109 and other DTCs are output

B

HINT:

If any DTCs other than P2109 are output, troubleshoot those DTCs first.

B

GO TO DTC CHART

2.

CHECK FREEZE FRAME DATA

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Using the Techstream, check "ISC Learning Value" in the freeze frame data



.

HINT:

Be sure to confirm "ISC Learning Value" in the freeze frame data as it is used when confirming whether

the malfunction has been successfully repaired.

3.

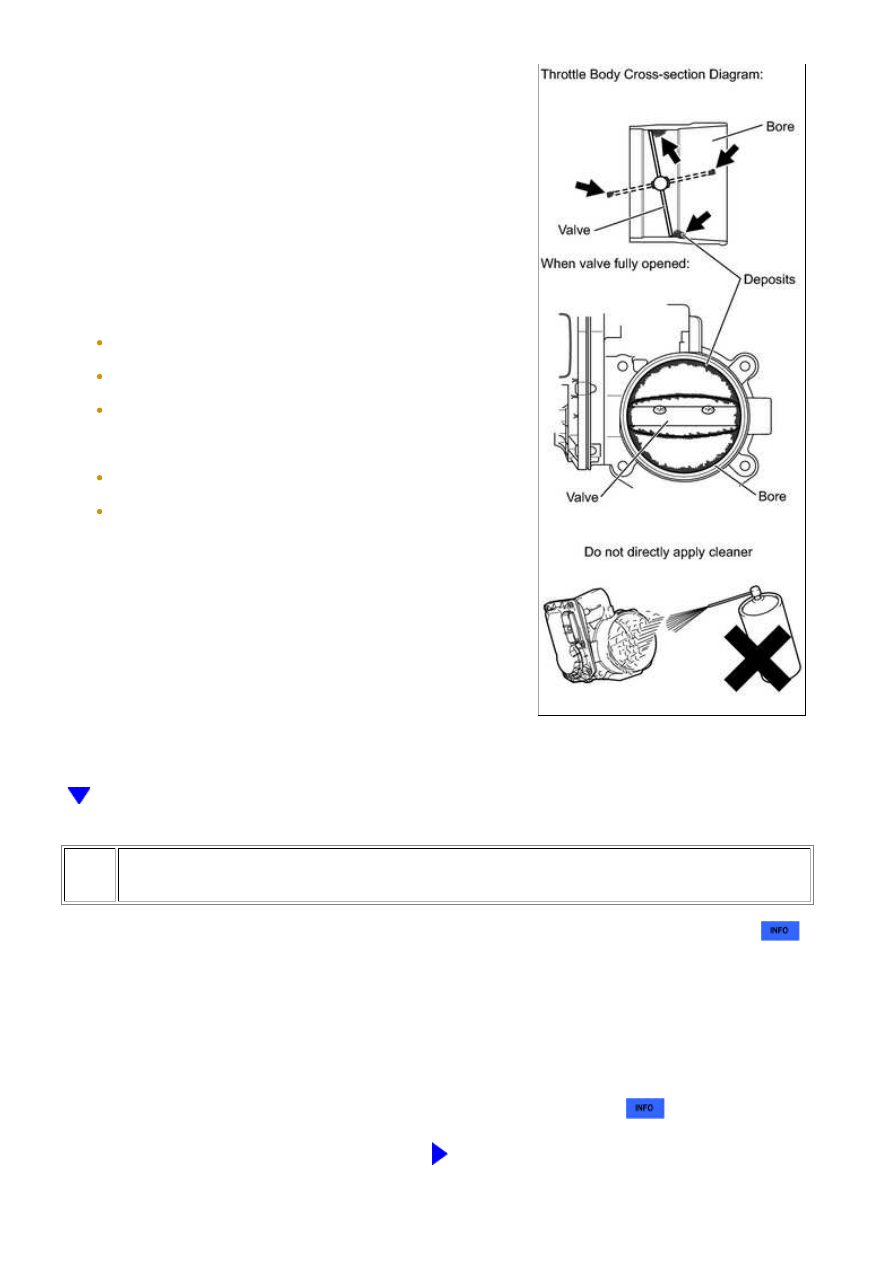

REMOVE FOREIGN OBJECT (CLEAN THROTTLE BODY ASSEMBLY)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2109; Throttle...

NEXT

(1) Push open the throttle valve and wipe off any carbon

from the valve and bore using a cloth soaked in
non-residue solvent.

NOTICE:

If the throttle valve does not open smoothly, replace the

throttle body assembly.

4.

READ VALUE USING TECHSTREAM (ISC LEARNING VALUE)

(a) Perform "Inspection After Repair" after cleaning or replacing the throttle body assembly



.

(b) Enter the following menus: Powertrain / Engine and ECT / Data List / ISC Learning Value.

(c) Read the value.

OK:

Perform "Inspection After Repair" after replacing the throttle body assembly



.

NG

REPLACE THROTTLE BODY ASSEMBLY

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2109; Throttle...

OK

END

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2109; Throttle...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000PFV11AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112; Throttle Actuator Control System -

Stuck Open; 2015 MY Tundra [08/2014 -        ]

DTC

P2111

Throttle Actuator Control System - Stuck Open

DTC

P2112

Throttle Actuator Control System - Stuck Closed

DESCRIPTION

The throttle actuator is operated by the ECM, and opens and closes the throttle valve using gears. The opening

appropriately in response to driver inputs.

HINT:

This ETCS (Electronic Throttle Control System) does not use a throttle cable.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

P2111

Throttle actuator does not close when signaled by ECM

(1 trip detection logic)

Throttle actuator

Throttle body assembly

Throttle valve

Wire harness or connector

P2112

Throttle actuator does not open when signaled by ECM

(1 trip detection logic)

Throttle actuator

Throttle body assembly

Throttle valve

Wire harness or connector

MONITOR DESCRIPTION

The ECM determines that there is a malfunction in the ETCS when the throttle valve remains at a fixed angle

despite a high drive current from the ECM. The ECM illuminates the MIL and sets a DTC.

If the malfunction is not repaired successfully, a DTC is set when the accelerator pedal is fully depressed and

released quickly (to fully open and close the throttle valve) after the engine is next started.

MONITOR STRATEGY

Related DTCs

P2111: Throttle actuator stuck open

P2112: Throttle actuator stuck closed

Required Sensors/Components (Main)

Throttle actuator

Required Sensors/Components (Related)

-

Duration

0.5 seconds

MIL Operation

Immediate

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112;...
