DESCRIPTION

The description can be found in the EVAP (Evaporative Emission) System



.

INSPECTION PROCEDURE

Refer to the EVAP System



.

MONITOR DESCRIPTION

5 hours* after the ignition switch is turned off, the leak detection pump creates negative pressure (vacuum) in

the EVAP system. The ECM monitors for leaks and actuator malfunctions based on the EVAP pressure.

HINT:

*: If the engine coolant temperature is not below 35°C (95°F) 5 hours after the ignition switch is turned

off, the monitor check starts 2 hours later. If it is still not below 35°C (95°F) 7 hours after the ignition
switch is turned off, the monitor check starts 2.5 hours later.

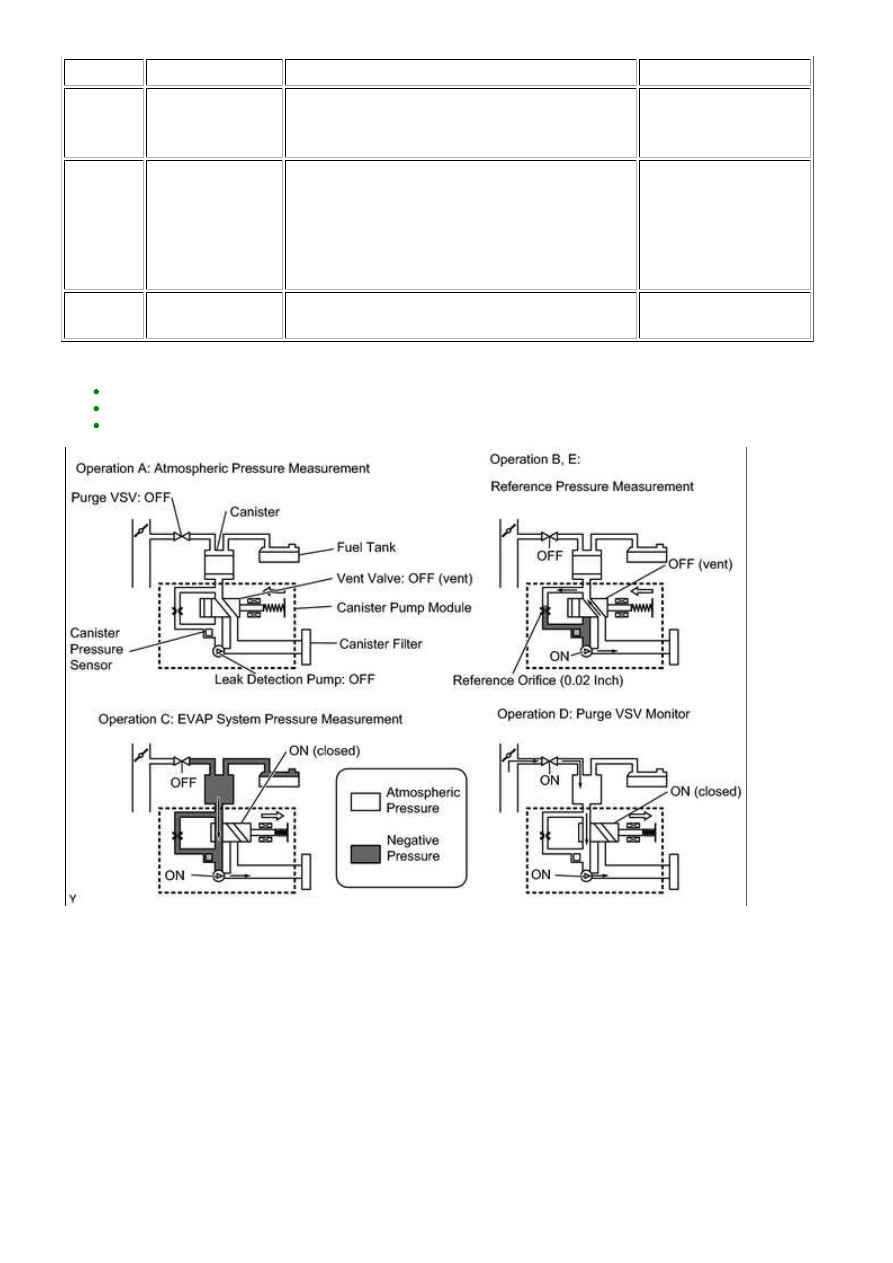

SEQUENCE

OPERATION

DESCRIPTION

DURATION

-

ECM activation

Activated by soak timer 5, 7 or 9.5 hours after

ignition switch turned off.

-

A

Atmospheric

pressure

measurement

Vent valve turned OFF (vent) and EVAP system

pressure measured by ECM in order to register

atmospheric pressure.

If pressure in EVAP system not between 70 kPa-a

and 110 kPa-a (525 mmHg-a and 825 mmHg-a),

ECM cancels EVAP system monitor.

60 seconds

B

First reference

pressure

measurement

In order to determine reference pressure, leak

detection pump creates negative pressure

(vacuum) through reference orifice and then ECM

checks if leak detection pump and vent valve

operate normally.

360

seconds*1

300

seconds*2

C

EVAP system

pressure

measurement

Vent valve turned ON (closed) to shut EVAP

system.

Negative pressure (vacuum) created in EVAP

system, and EVAP system pressure then

measured.

Write down measured value as it will be used in

leak check.

If EVAP pressure does not stabilize within 15

minutes, ECM cancels EVAP system monitor.

15

minutes*1*3

30

minutes*2,

*3

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0455,P0456;...

SEQUENCE

OPERATION

DESCRIPTION

DURATION

D

Purge VSV monitor

Purge VSV opened and then EVAP system pressure

measured by ECM.

Large increase indicates normality.

10 seconds

E

Second reference

pressure

measurement

After second reference pressure measurement,

leak check performed by comparing first and

second reference pressure.

If stabilized system pressure higher than second

reference pressure, ECM determines that EVAP

system leaking.

60 seconds

-

Final check

Atmospheric pressure measured and then

monitoring result recorded by ECM.

-

HINT:

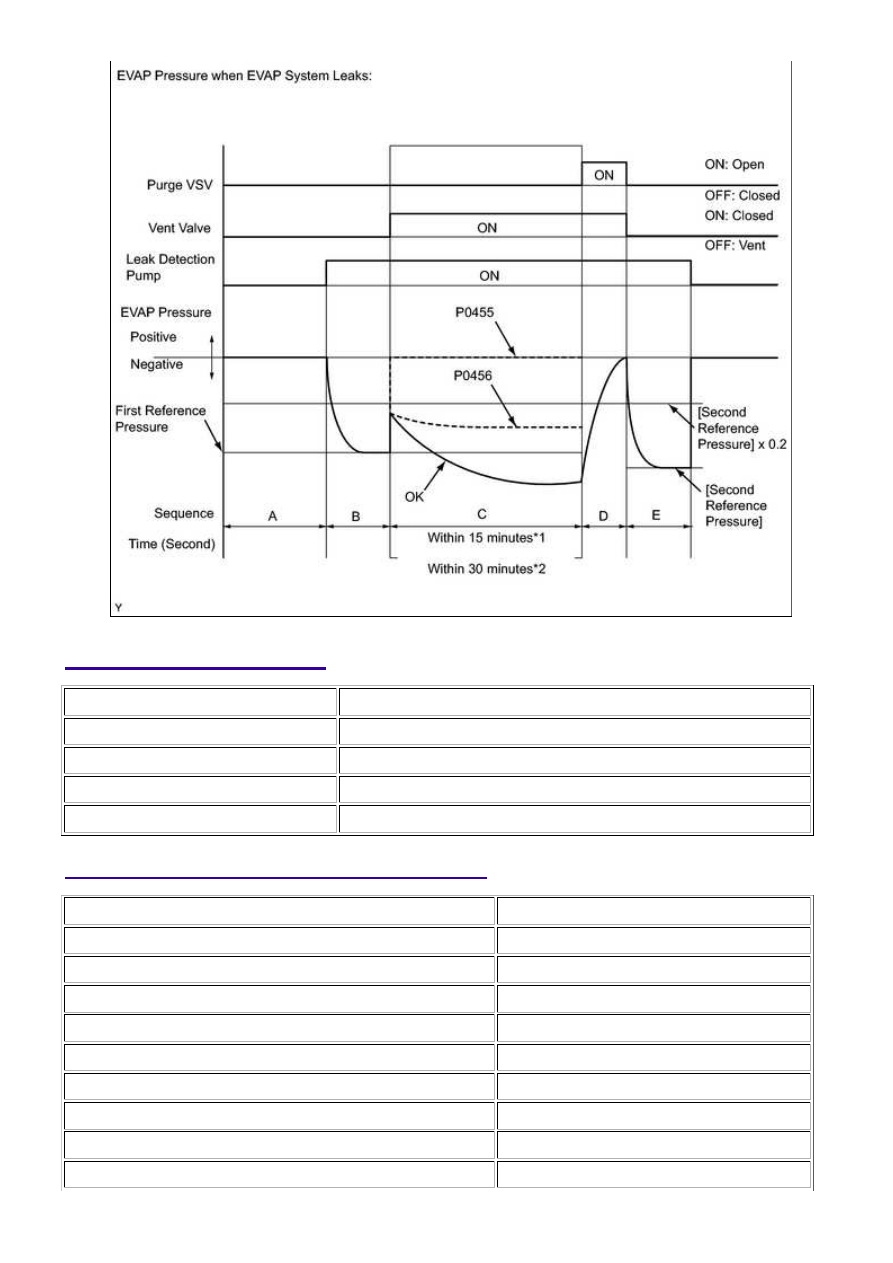

In operation C, the leak detection pump creates negative pressure (vacuum) in the EVAP system

and the EVAP system pressure is measured. If the stabilized system pressure is higher than

[second reference pressure x 0.2] (near atmospheric pressure), the ECM determines that the

EVAP system has a large leakage, illuminates the MIL and sets the DTC (2 trip detection logic).

(b) P0456: EVAP very small leak

In operation C, the leak detection pump creates negative pressure (vacuum) in the EVAP system

and the EVAP system pressure is measured. If the stabilized system pressure is higher than the

second reference pressure, the ECM determines that the EVAP system has a small leakage,

illuminates the MIL and sets the DTC (2 trip detection logic).

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0455,P0456;...

MONITOR STRATEGY

Required Sensors/Components

Purge VSV and canister pump module

Duration

2 driving cycles

TYPICAL ENABLING CONDITIONS

Monitor runs whenever following DTCs not present

None

Atmospheric pressure

70 to 111 kPa-a (525 to 833 mmHg-a)

Battery voltage

10.5 V or more

Vehicle speed

Below 4 km/h (2.5 mph)

Ignition switch

Off

Time after key off

5 or 7 or 9.5 hours

Canister pressure sensor malfunction (P0452, P0453)

Not detected

Purge VSV

Not operated by scan tool

Vent valve

Not operated by scan tool

Leak detection pump

Not operated by scan tool

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0455,P0456;...

1. Duration that vehicle driven

5 minutes or more

2. EVAP purge operation

Performed

ECT

4.4 to 35°C (40 to 95°F)

IAT

4.4 to 35°C (40 to 95°F)

TYPICAL MALFUNCTION THRESHOLDS

P0455 (Gross leak)

EVAP pressure when vacuum introduction complete

Higher than reference pressure x 0.2

P0456 (Small leak)

EVAP pressure when vacuum introduction

complete

Between reference pressure and reference pressure x

0.2

MONITOR RESULT

Refer to CHECKING MONITOR STATUS



.

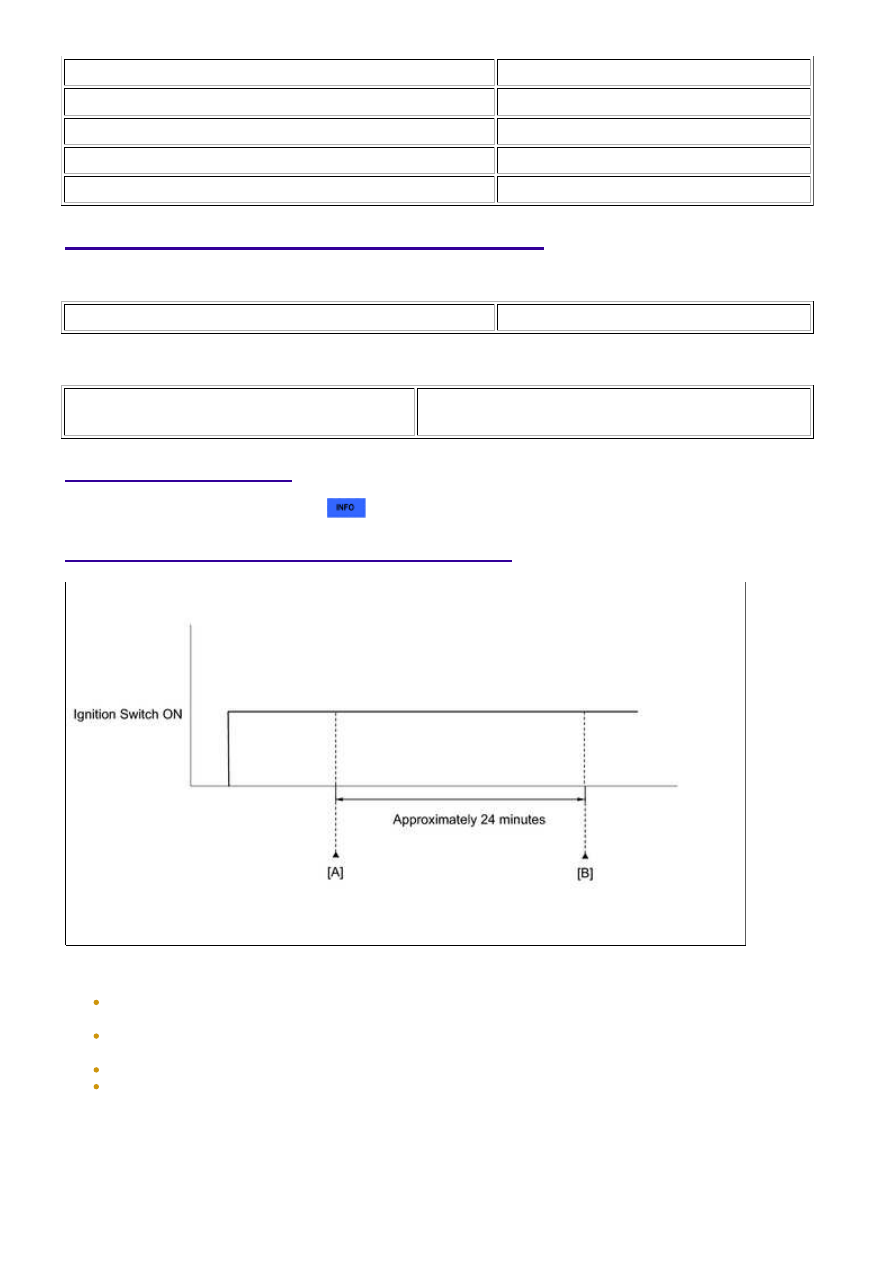

CONFIRMATION DRIVING PATTERN

NOTICE:

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0455,P0456;...
