3UR-FE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSO...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031YM024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSOR: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

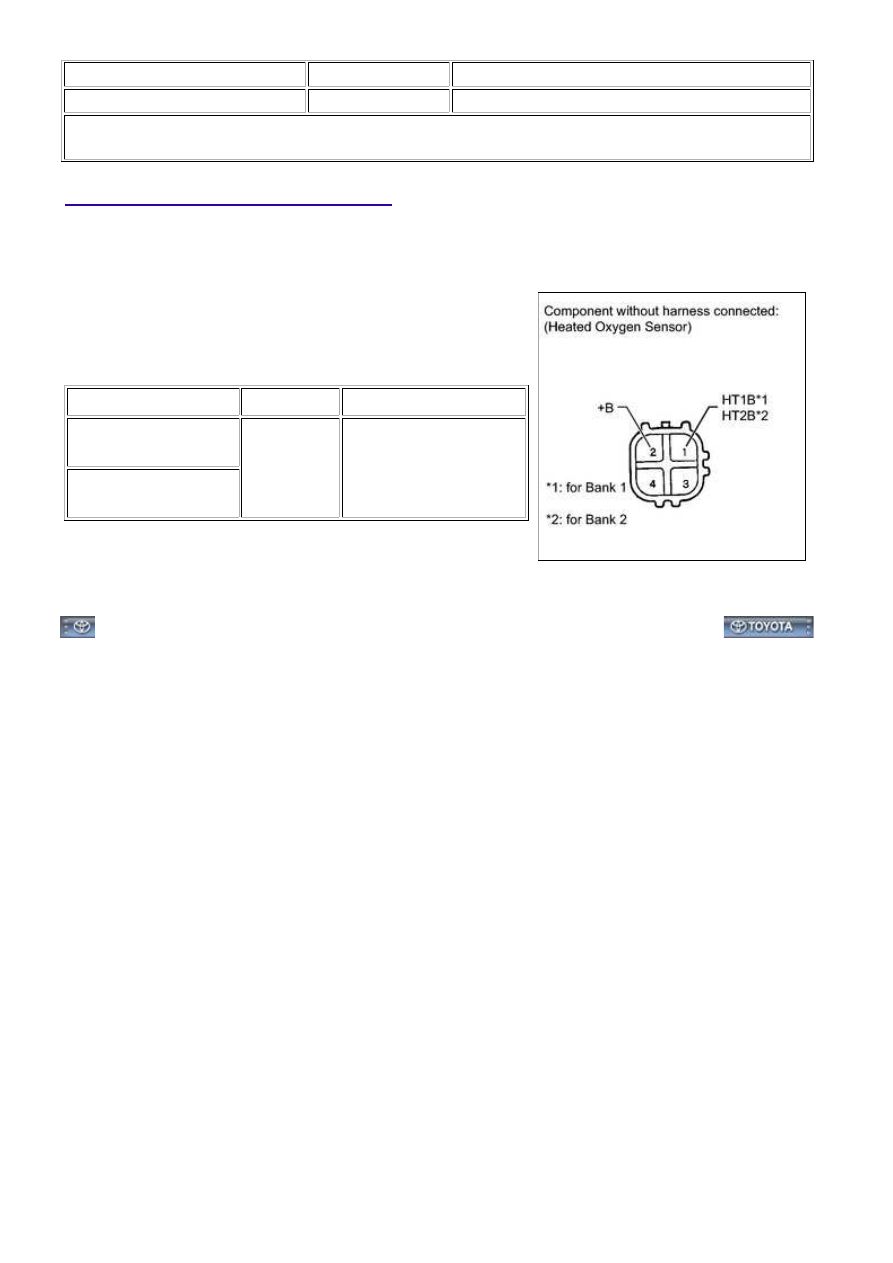

ON-VEHICLE INSPECTION

1. CHECK HEATED OXYGEN SENSOR

(a) Disconnect the sensor connector.

(b) Measure the heater resistance according to the value(s) in

the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (HT1B) - 2 (+B)

(for Bank 1)

20°C (68°F)

11 to 16 Ω

1 (HT2B) - 2 (+B)

(for Bank 2)

If the result is not as specified, replace the sensor.

(c) Reconnect the sensor connector.

3UR-FE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031YL024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

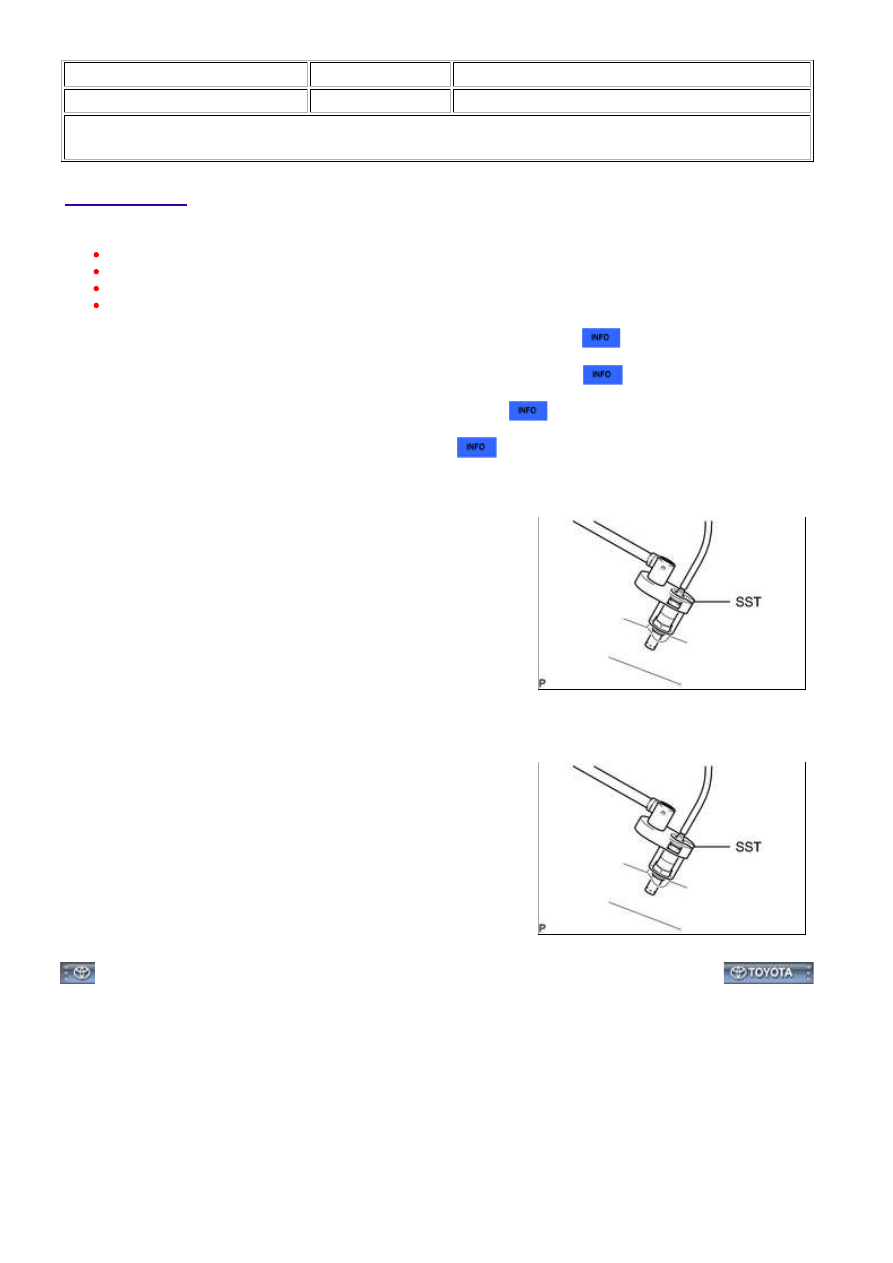

REMOVAL

CAUTION:

The procedures should be performed by at least 2 people.
Wear protective gloves when removing the exhaust pipe assembly.
The exhaust pipe assembly is extremely hot immediately after the engine has stopped.
Confirm that the exhaust pipe assembly has cooled down before removing it.

1. REMOVE PROPELLER SHAFT HEAT INSULATOR (for 4WD)

2. REMOVE FRONT PROPELLER SHAFT ASSEMBLY (for 4WD)

3. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY

4. REMOVE FRONT EXHAUST PIPE ASSEMBLY

5. REMOVE HEATED OXYGEN SENSOR (for Bank 1 Sensor 2)

(a) Using SST, remove the heated oxygen sensor.

SST: 09224-00010

6. REMOVE HEATED OXYGEN SENSOR (for Bank 2 Sensor 2)

(a) Using SST, remove the heated oxygen sensor.

SST: 09224-00010

3UR-FE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031YJ027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSOR: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

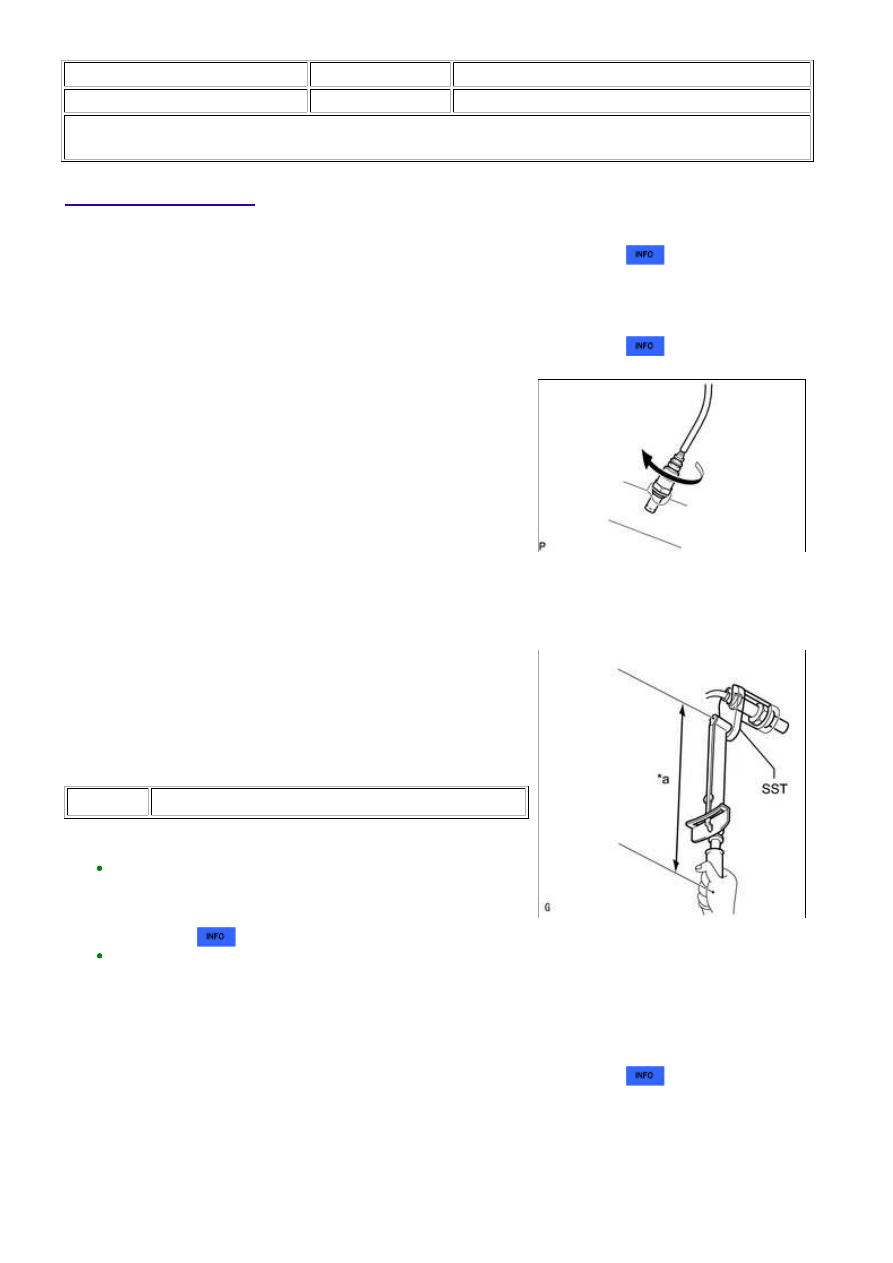

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the heated oxygen sensor



.

1. INSTALL HEATED OXYGEN SENSOR (for Bank 2 Sensor 2)

HINT:

Perform "Inspection After Repairs" after replacing the heated oxygen sensor



.

(a) Install the heated oxygen sensor to the front exhaust pipe

assembly by hand.

(b) Using SST, tighten the heated oxygen sensor.

SST: 09224-00010

Torque:

without SST -

44 N·m {449 kgf·cm, 32ft·lbf}

with SST -

40 N·m {408 kgf·cm, 30ft·lbf}

Text in Illustration

*a

Fulcrum length

HINT:



.

Make sure SST and the wrench are connected in a straight
line.

2. INSTALL HEATED OXYGEN SENSOR (for Bank 1 Sensor 2)

HINT:

Perform "Inspection After Repairs" after replacing the heated oxygen sensor



.
