Toyota Tundra (2015 year). Manual - part 1843

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002PQE03FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEMPERATURE SENSOR: INSPECTION; 2015 MY

Tundra [08/2014 -        ]

INSPECTION

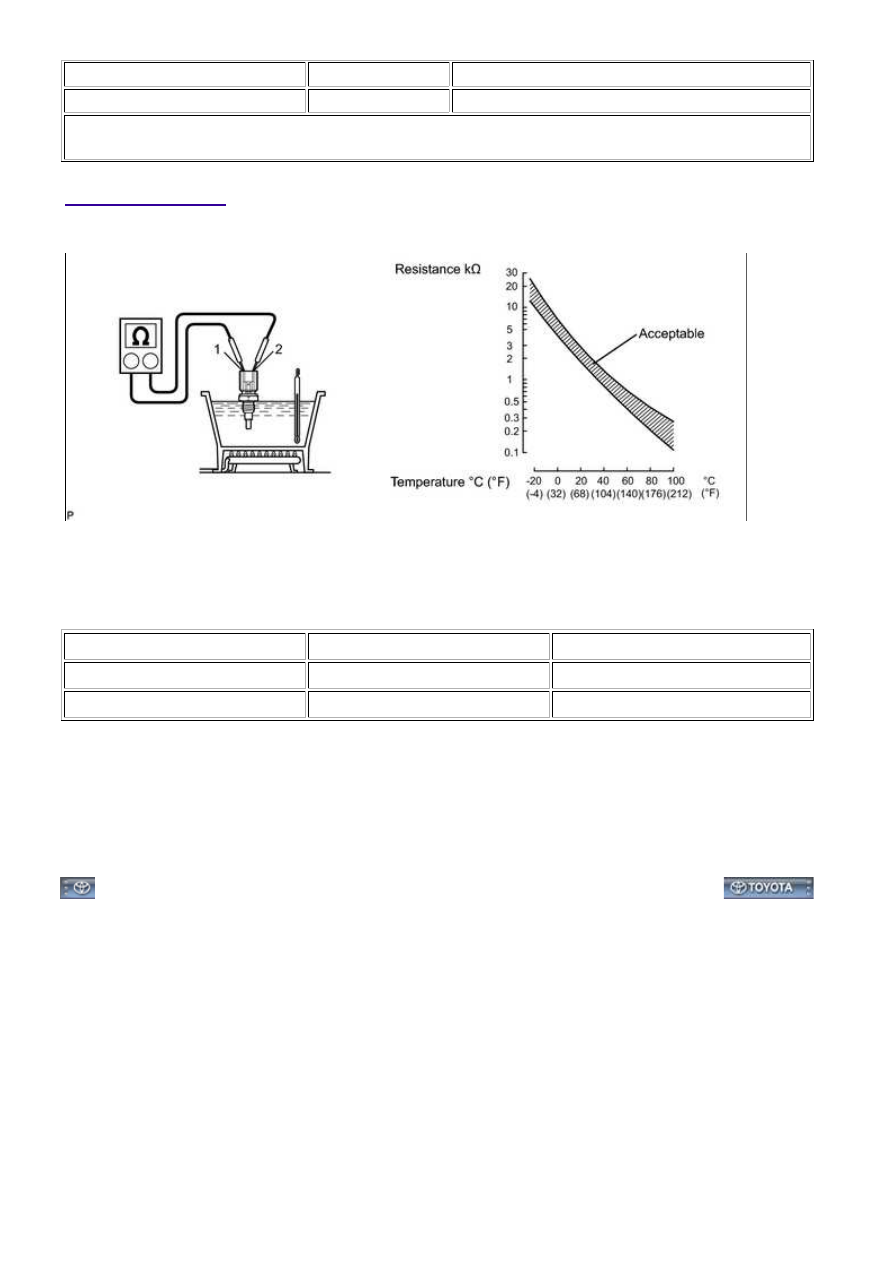

1. INSPECT ENGINE COOLANT TEMPERATURE SENSOR

(a) Partially soak the sensor in water and warm up the water.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

Approx. 20°C (68°F)

2.32 k to 2.59 kΩ

1 - 2

Approx. 80°C (176°F)

0.310 k to 0.326 kΩ

If the result is not as specified, replace the sensor.

NOTICE:

When checking the sensor in water, keep the terminals dry. After the check, wipe the sensor dry.

HINT:

If the result is as specified, do not replace the engine coolant temperature sensor.

3UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQD03RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEMPERATURE SENSOR: INSTALLATION; 2015

MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the engine coolant temperature sensor



.

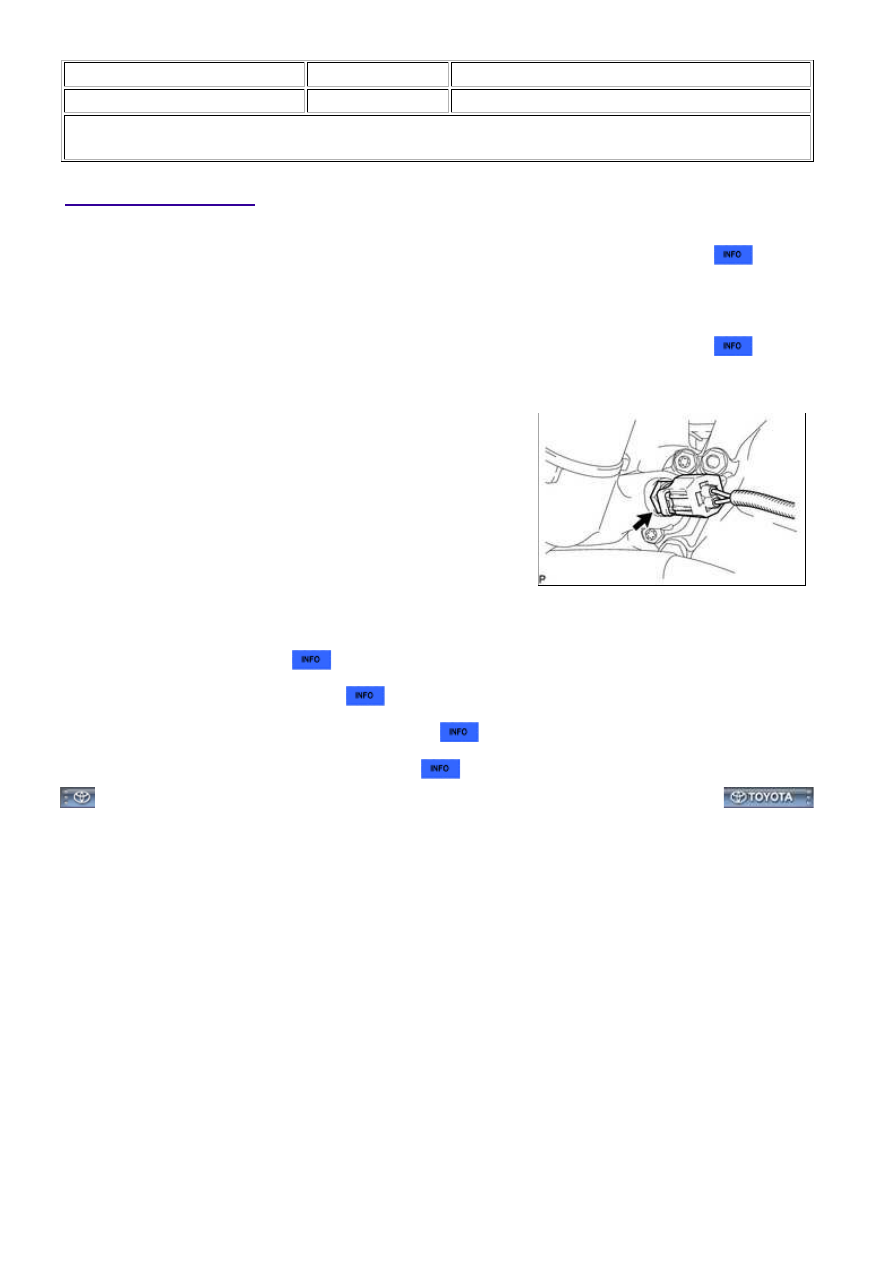

1. INSTALL ENGINE COOLANT TEMPERATURE SENSOR

HINT:

Perform "Inspection After Repairs" after replacing the engine coolant temperature sensor



.

(a) Install a new gasket to the sensor.

(b) Using a 19 mm ball joint lock nut wrench, install the sensor.

Torque:

without 19 mm ball joint lock nut wrench -

20 N·m {200 kgf·cm, 14ft·lbf}

with 19 mm ball joint lock nut wrench -

10 N·m {104 kgf·cm, 8ft·lbf}

(c) Connect the sensor connector.

2. ADD ENGINE COOLANT

3. INSPECT FOR COOLANT LEAK

4. INSTALL V-BANK COVER SUB-ASSEMBLY

5. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEM...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002PQX028X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: FUEL PUMP RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. REMOVE FUEL PUMP RELAY (F/PMP)

(a) Remove the fuel pump relay from the engine room relay block.

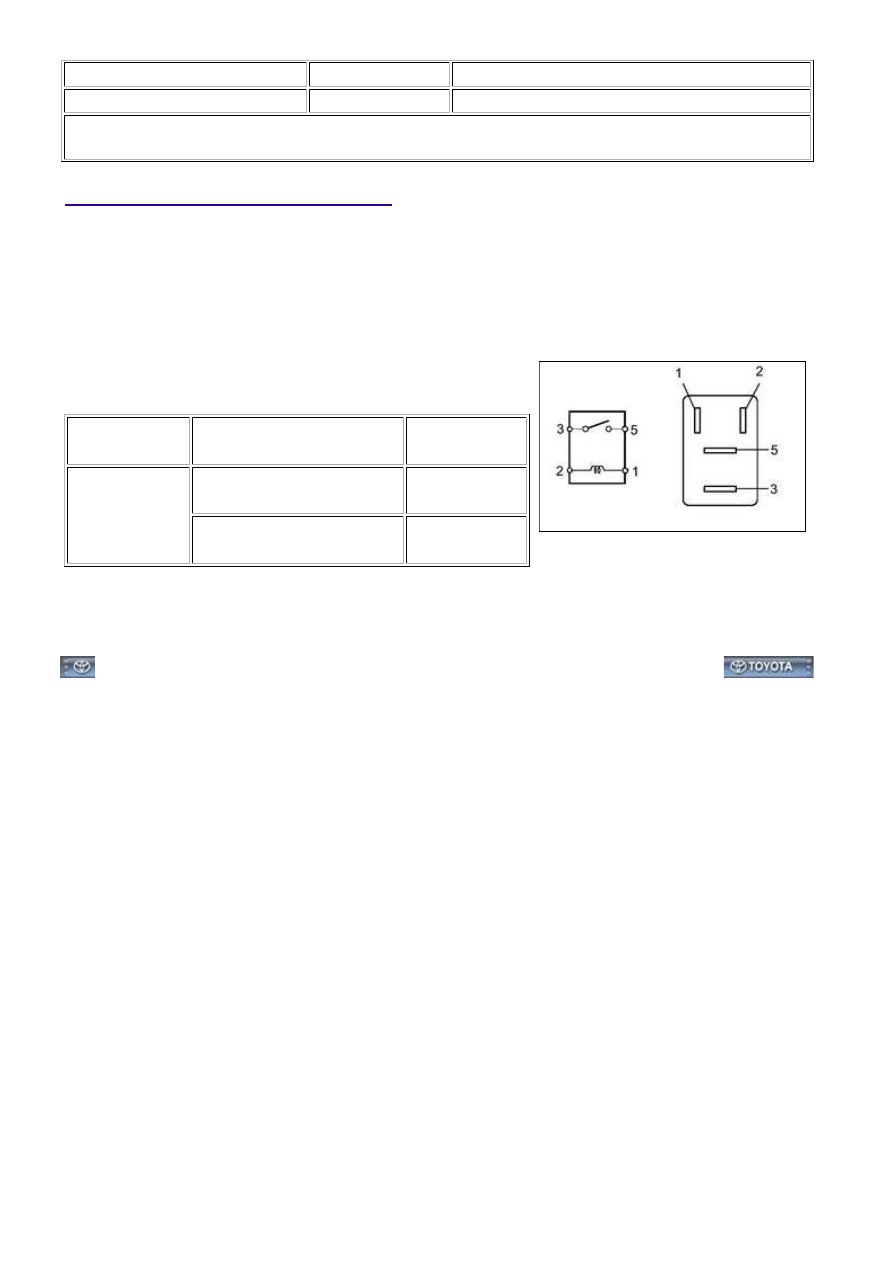

2. INSPECT FUEL PUMP RELAY

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

When no battery voltage is

applied to terminals 1 and 2

10 kΩ or higher

When battery voltage is

applied to terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

3. INSTALL FUEL PUMP RELAY

3UR-FE ENGINE CONTROL SYSTEM: FUEL PUMP RELAY: ON-V...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031YK024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: HEATED OXYGEN SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

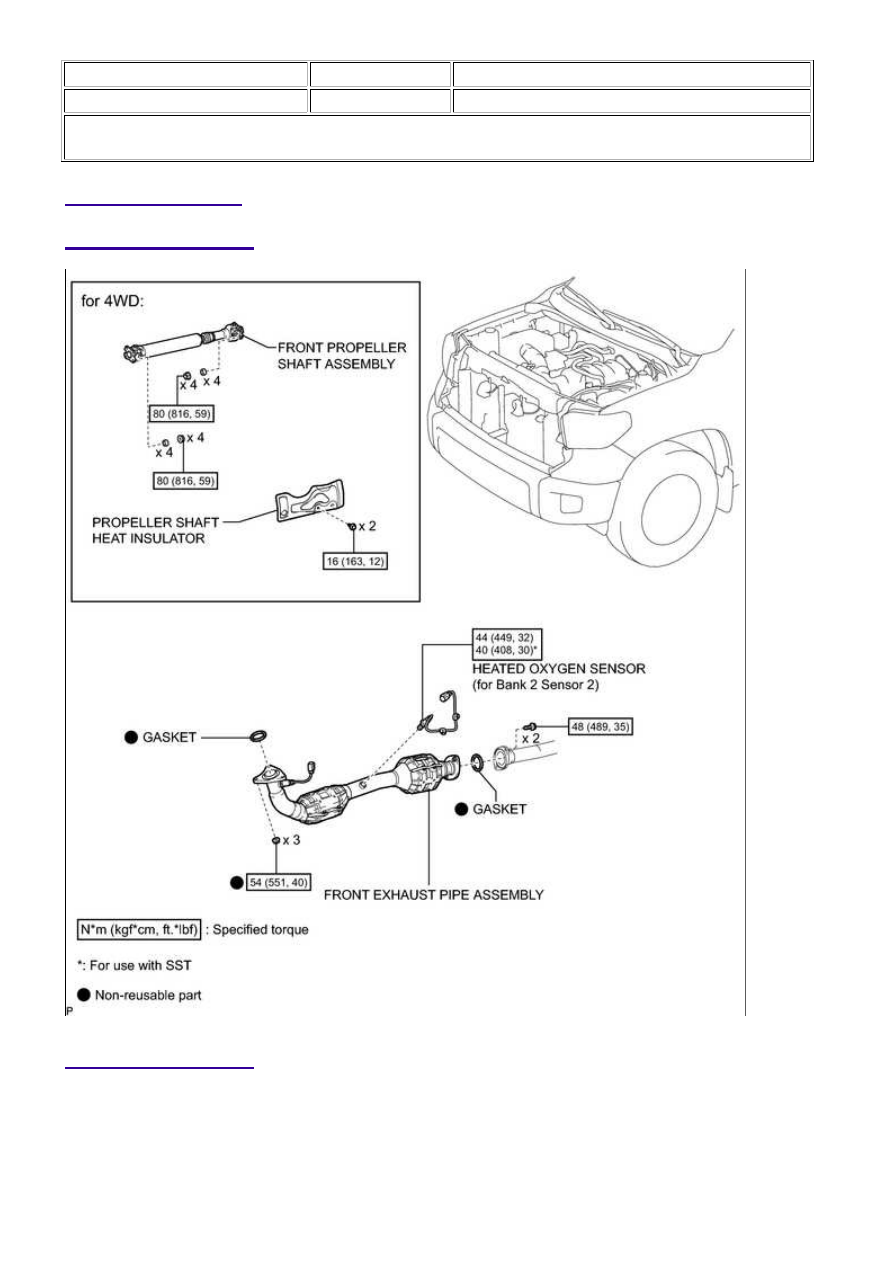

COMPONENTS

ILLUSTRATION

ILLUSTRATION
