Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000328X02ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ECM: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

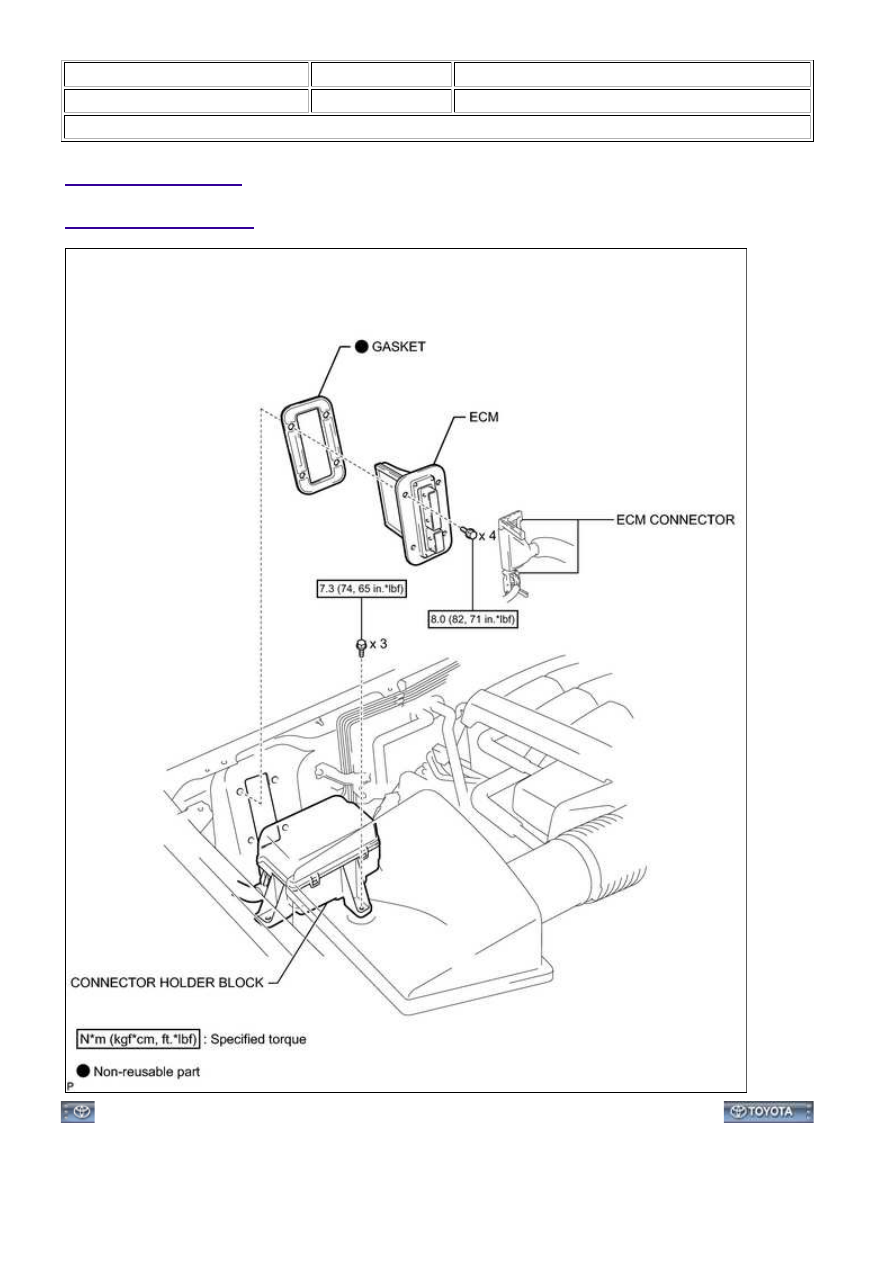

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE CONTROL SYSTEM: ECM: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000329203IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ECM: REMOVAL; 2015 MY Tundra [08/2014 -        ]

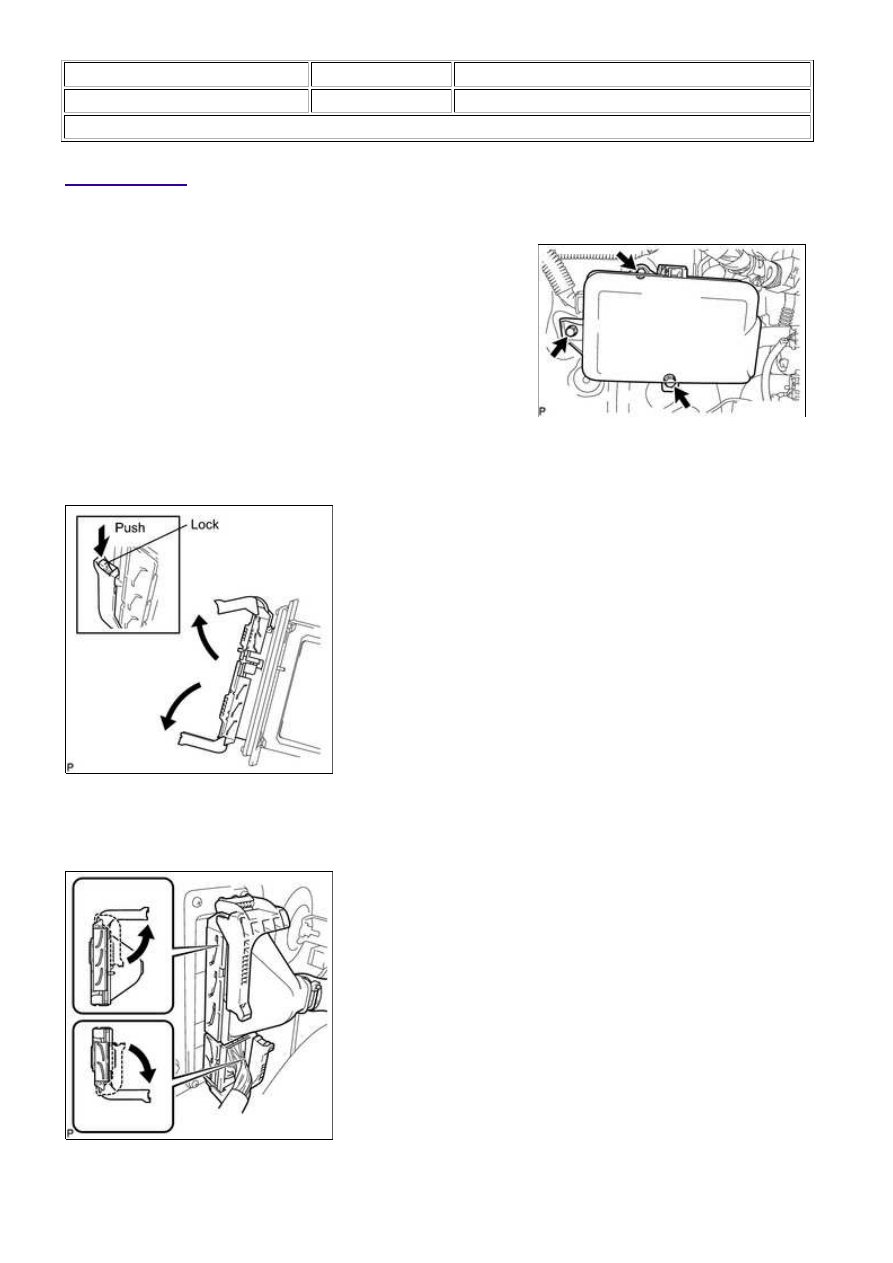

REMOVAL

1. DISCONNECT CONNECTOR HOLDER BLOCK

(a) Remove the 3 bolts and move the connector holder block so

that the ECM can be removed in the next step.

2. REMOVE ECM

(a) Raise the 2 levers while pushing the locks on the 2 levers.

NOTICE:

Make sure that the lock lever is raised 90° as shown in the illustration before disconnecting the

connectors. Failure to do this may cause the connectors to break.

(b) Disconnect the 2 connectors.

3UR-FE ENGINE CONTROL SYSTEM: ECM: REMOVAL; 2015 MY...

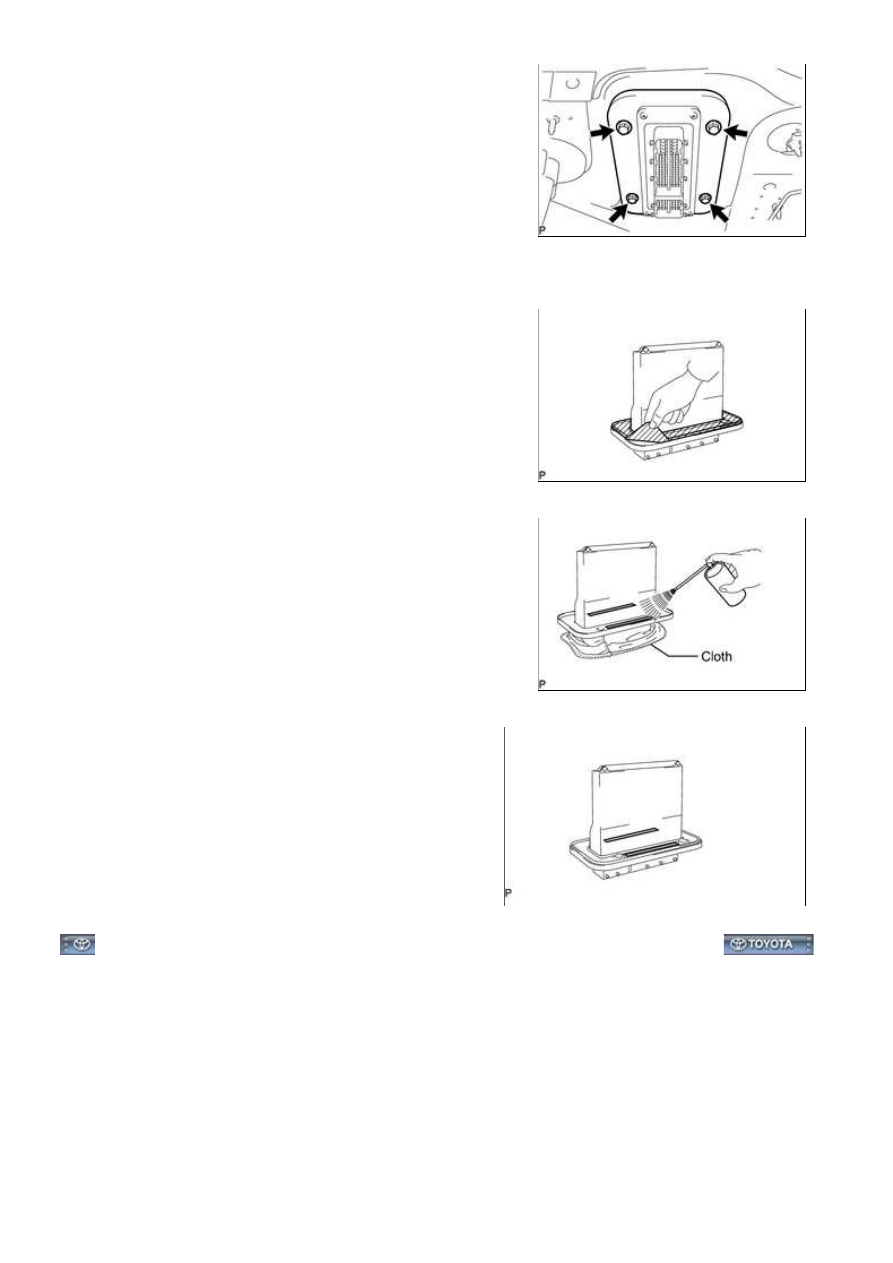

(c) Remove the 4 bolts and ECM.

3. REMOVE GASKET

When using gasket remover or equivalent, cover the ECM

connector with a cloth.

3UR-FE ENGINE CONTROL SYSTEM: ECM: REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000329103LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ECM: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

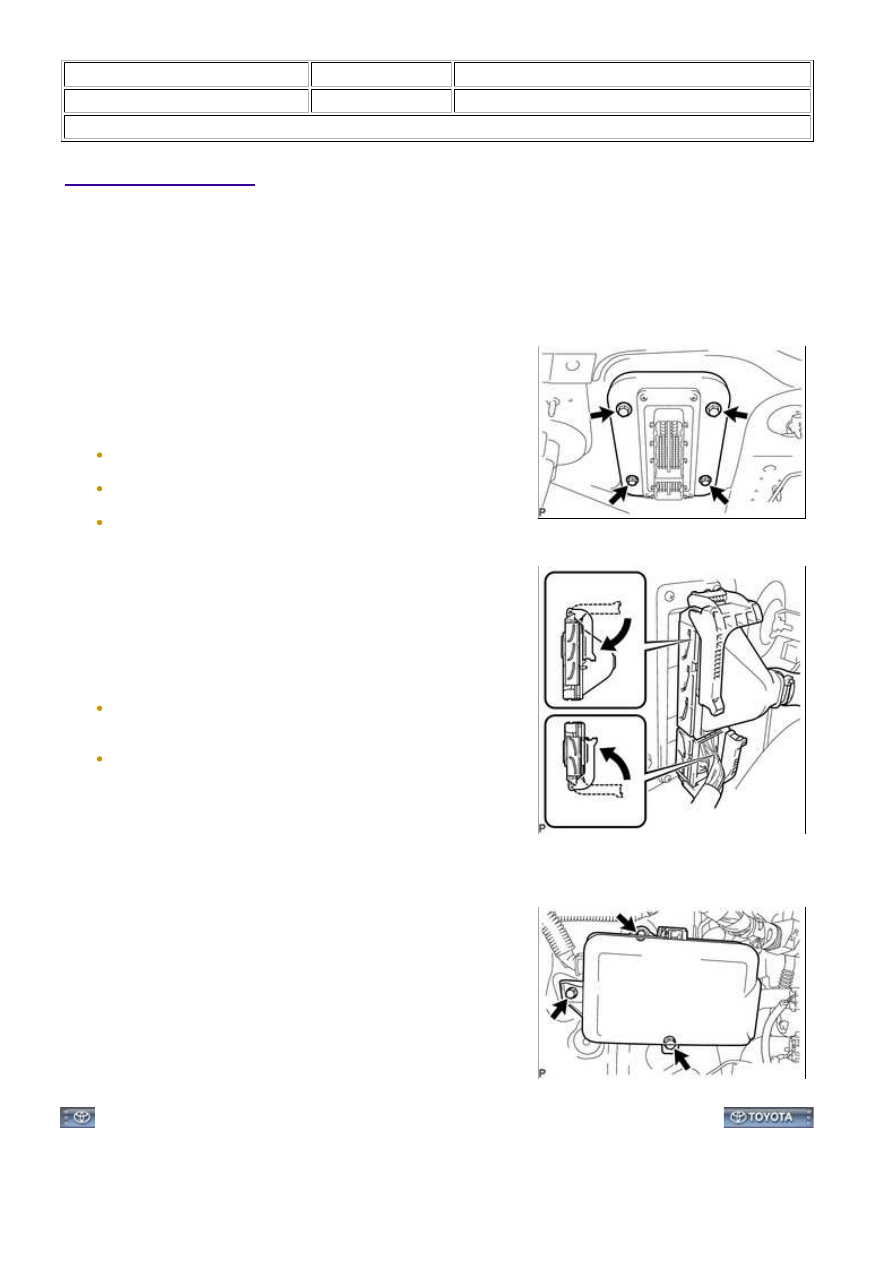

INSTALLATION

1. INSTALL GASKET

(a) Clean the ECM seal's surface with non-residue solvent.

(b) Attach a new gasket to the ECM.

2. INSTALL ECM

(a) Install the ECM with the 4 bolts.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

NOTICE:

Make sure the gasket is not folded or caught on any area on
the surrounding part.
Make sure there is no foreign matter caught between the
gasket and surrounding part.
Do not damage the gasket.

(b) Connect the 2 ECM connectors and push each lock lever down

to lock the ECM connectors.

NOTICE:

Make sure that the lock lever is raised 90° before connecting
the ECM connectors. Failure to do this may cause the lock
lever and terminals to break.
Do not twist the wire harness when connecting the ECM
connectors.

3. INSTALL CONNECTOR HOLDER BLOCK

(a) Install the connector holder block with the 3 bolts.

Torque:

7.3 N·m {74 kgf·cm, 65in·lbf}

3UR-FE ENGINE CONTROL SYSTEM: ECM: INSTALLATION; 201...
