Doc ID: RM000002PQ703FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

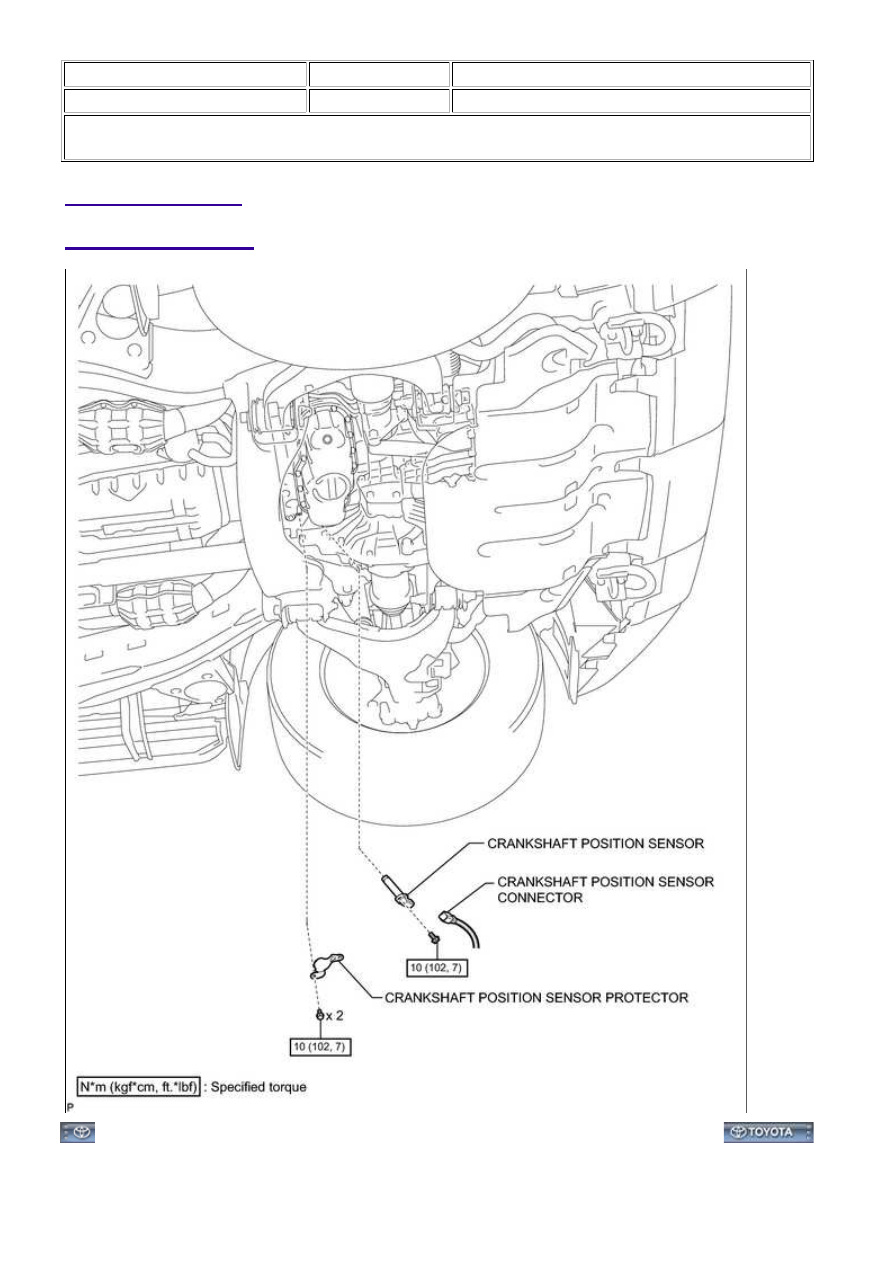

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQ803GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION SENSOR: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

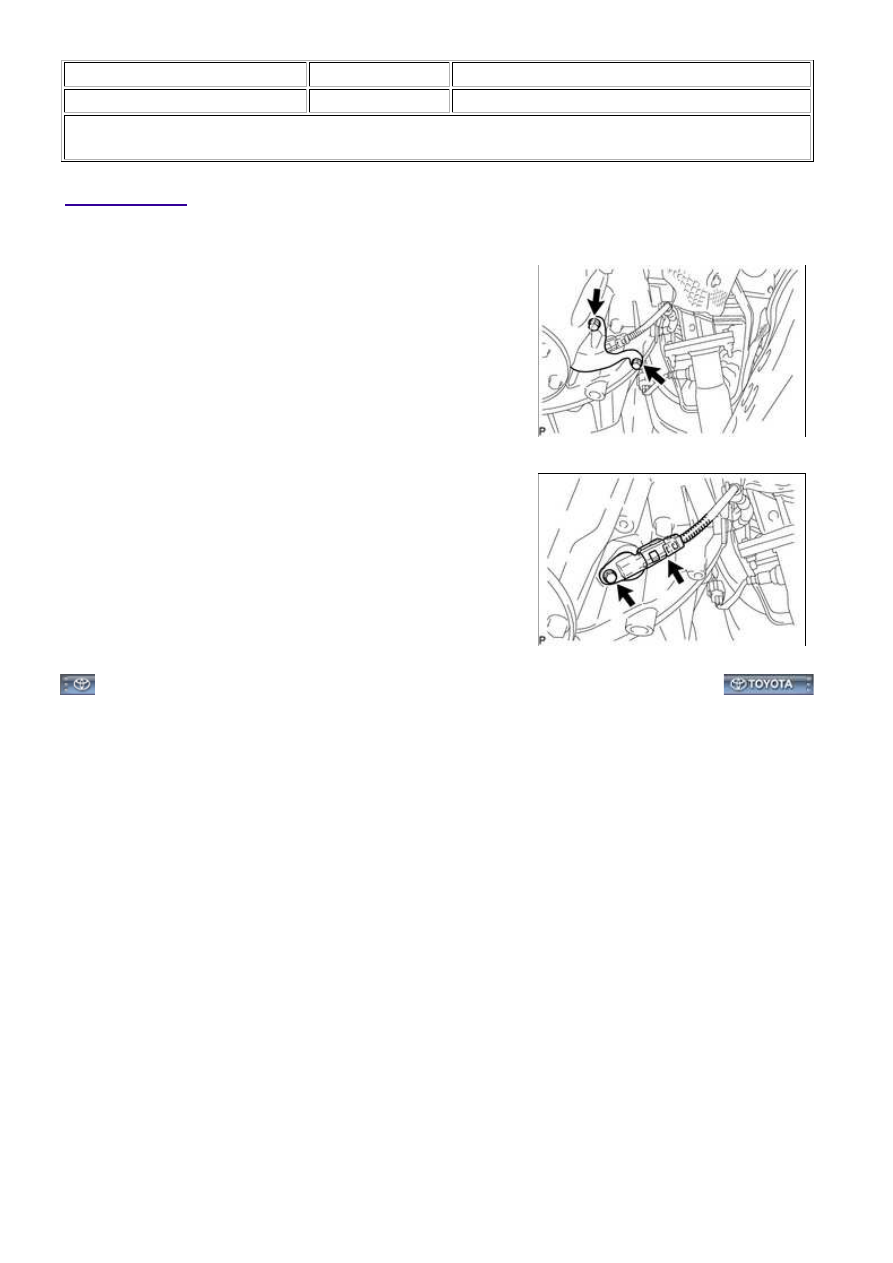

REMOVAL

1. REMOVE CRANKSHAFT POSITION SENSOR PROTECTOR

(a) Remove the 2 bolts and sensor protector.

2. REMOVE CRANKSHAFT POSITION SENSOR

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

3UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQ603GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: CRANKSHAFT POSITION SENSOR: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

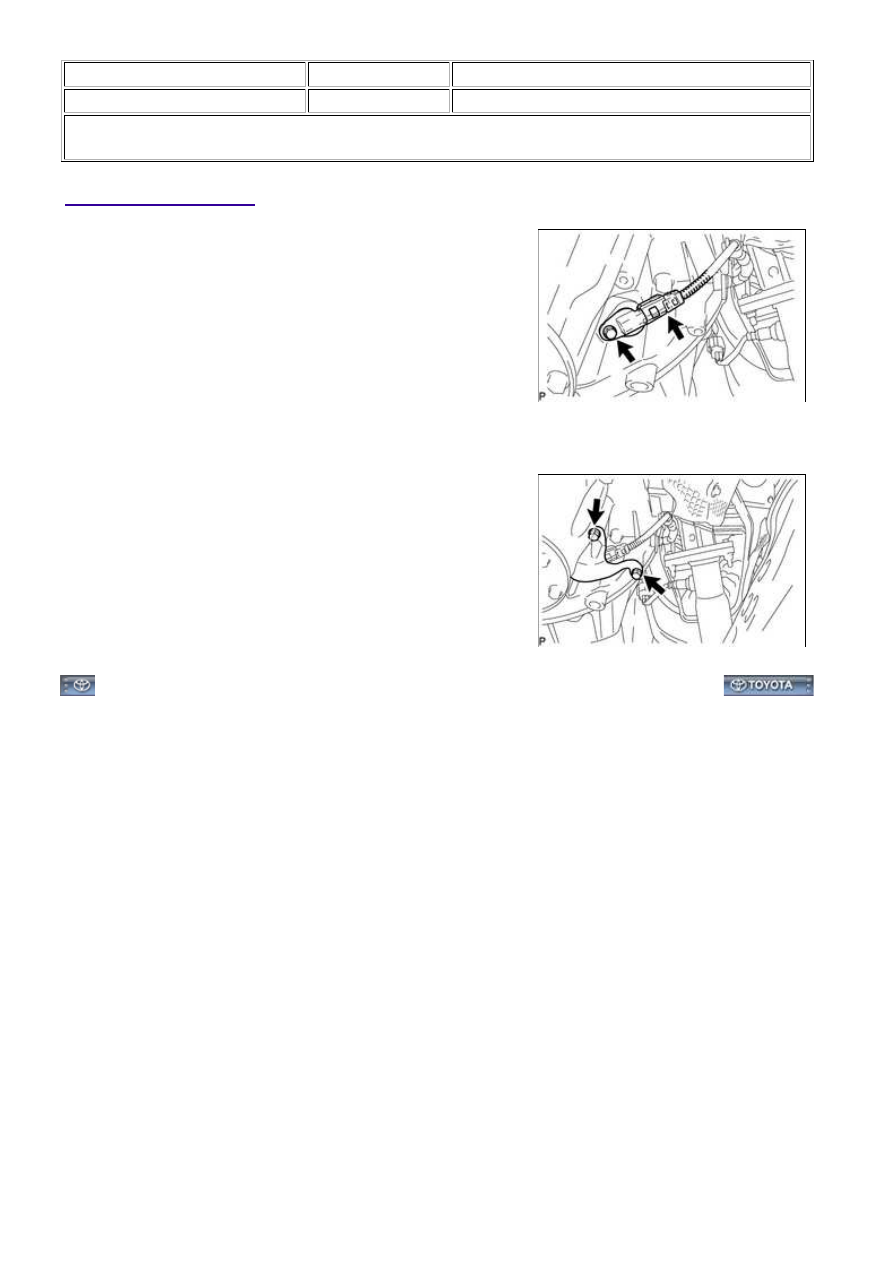

INSTALLATION

1. INSTALL CRANKSHAFT POSITION SENSOR

(a) Install the sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the sensor connector.

2. INSTALL CRANKSHAFT POSITION SENSOR PROTECTOR

(a) Install the sensor protector with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}
