Toyota Tundra (2015 year). Manual - part 1839

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000003213026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTROL VALVE: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

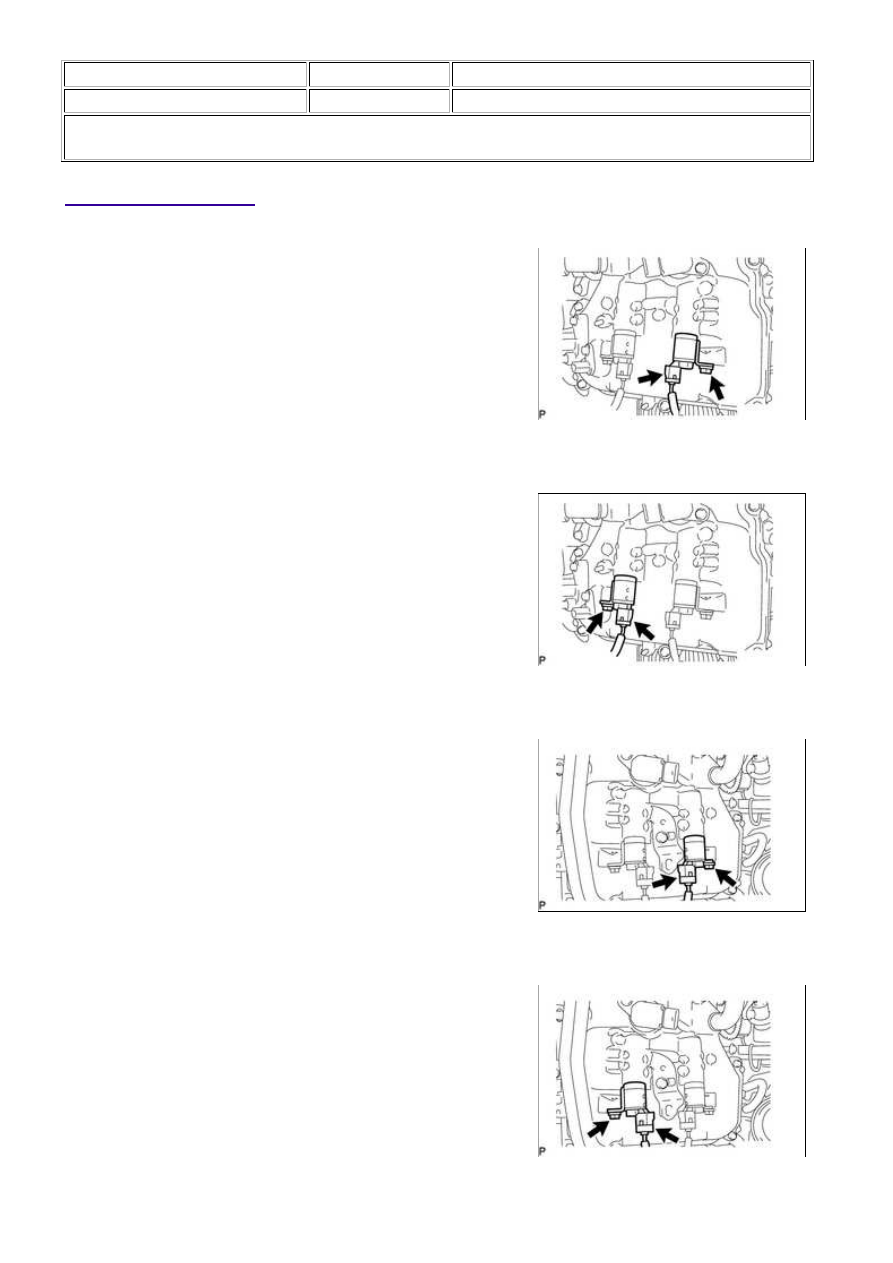

INSTALLATION

1. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

2. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

3. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

4. INSTALL CAMSHAFT TIMING OIL CONTROL VALVE

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the oil control valve connector.

3UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTRO...

5. INSTALL AIR CLEANER HOSE ASSEMBLY

6. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT OIL CONTRO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031Y6025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

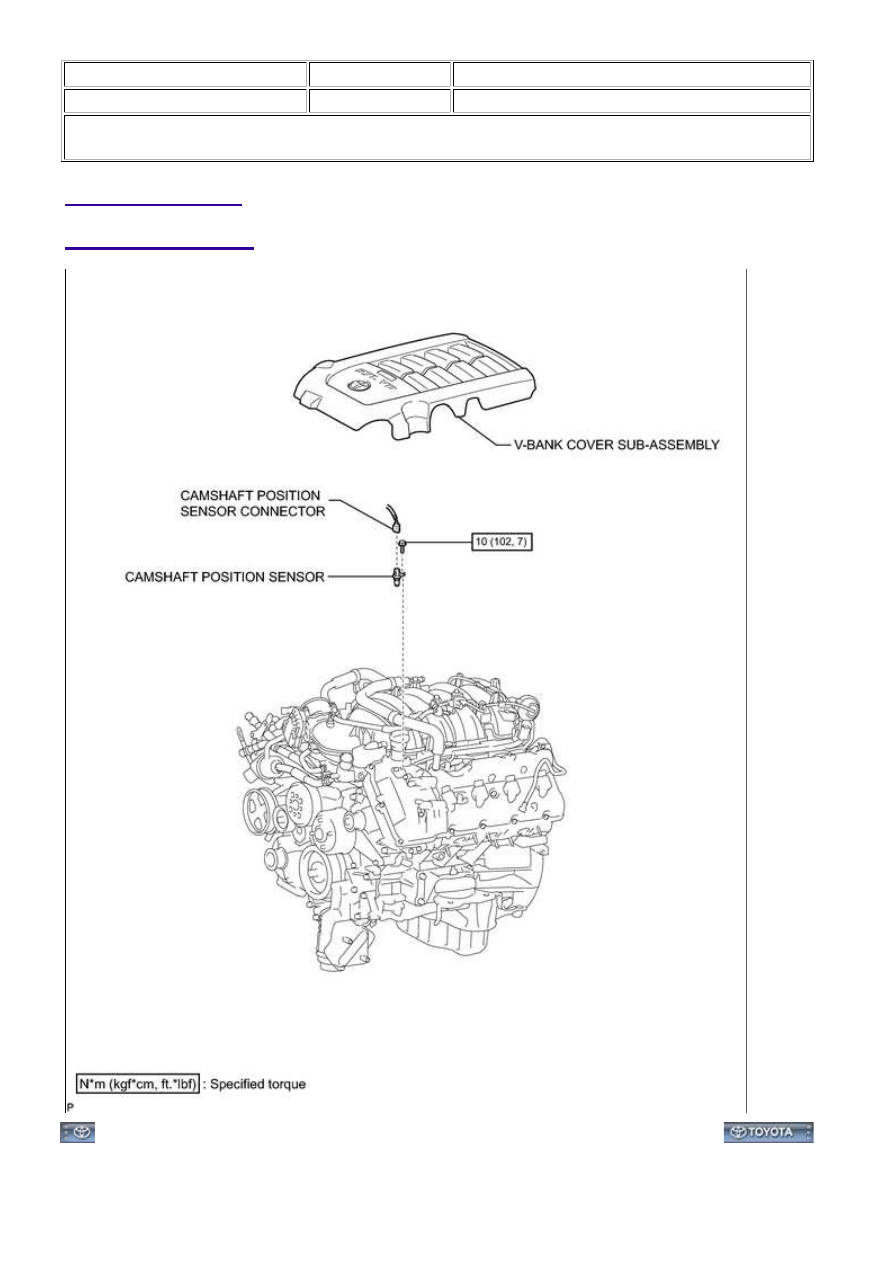

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION S...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031Y7025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION SENSOR: REMOVAL; 2015 MY Tundra

[08/2014 -        ]

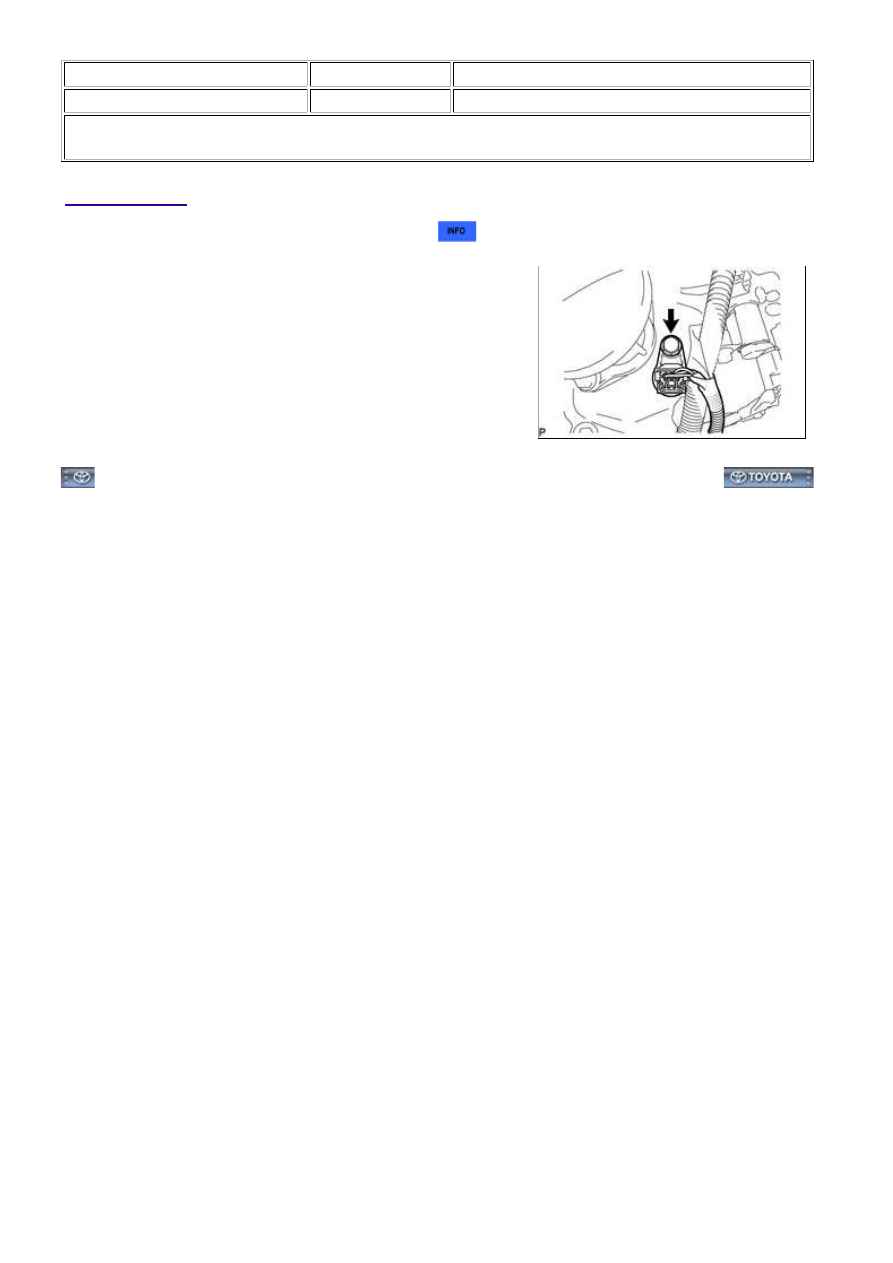

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE CAMSHAFT POSITION SENSOR

(a) Disconnect the sensor connector.

(b) Remove the bolt and sensor.

3UR-FE ENGINE CONTROL SYSTEM: CAMSHAFT POSITION S...
