Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000322O00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: EFI RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

ON-VEHICLE INSPECTION

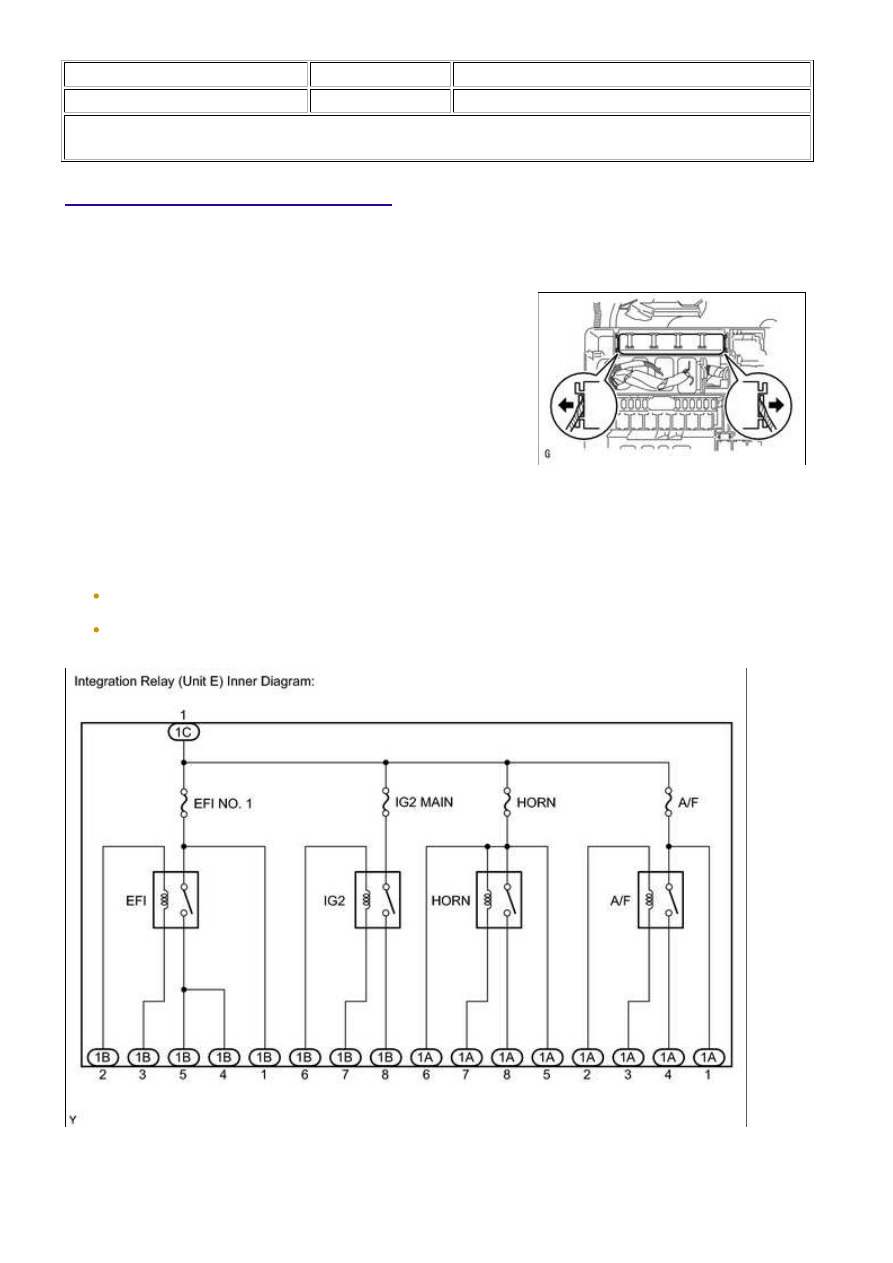

1. REMOVE INTEGRATION RELAY (UNIT E)

(a) Remove the engine room relay block cover.

(b) Using a screwdriver, detach the 2 claws and remove the

integration relay from the engine room relay block.

HINT:

Tape the screwdriver tip before use.

(c) Disconnect the 3 connectors.

2. INSPECT INTEGRATION RELAY (EFI RELAY)

NOTICE:

(1) Measure the resistance according to the value(s) in the table below.

3UR-FE ENGINE CONTROL SYSTEM: EFI RELAY: ON-VEHICLE ...

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

EFI NO. 1 fuse

Always

Below 1 Ω

If the result is not as specified, replace the EFI No. 1 fuse.

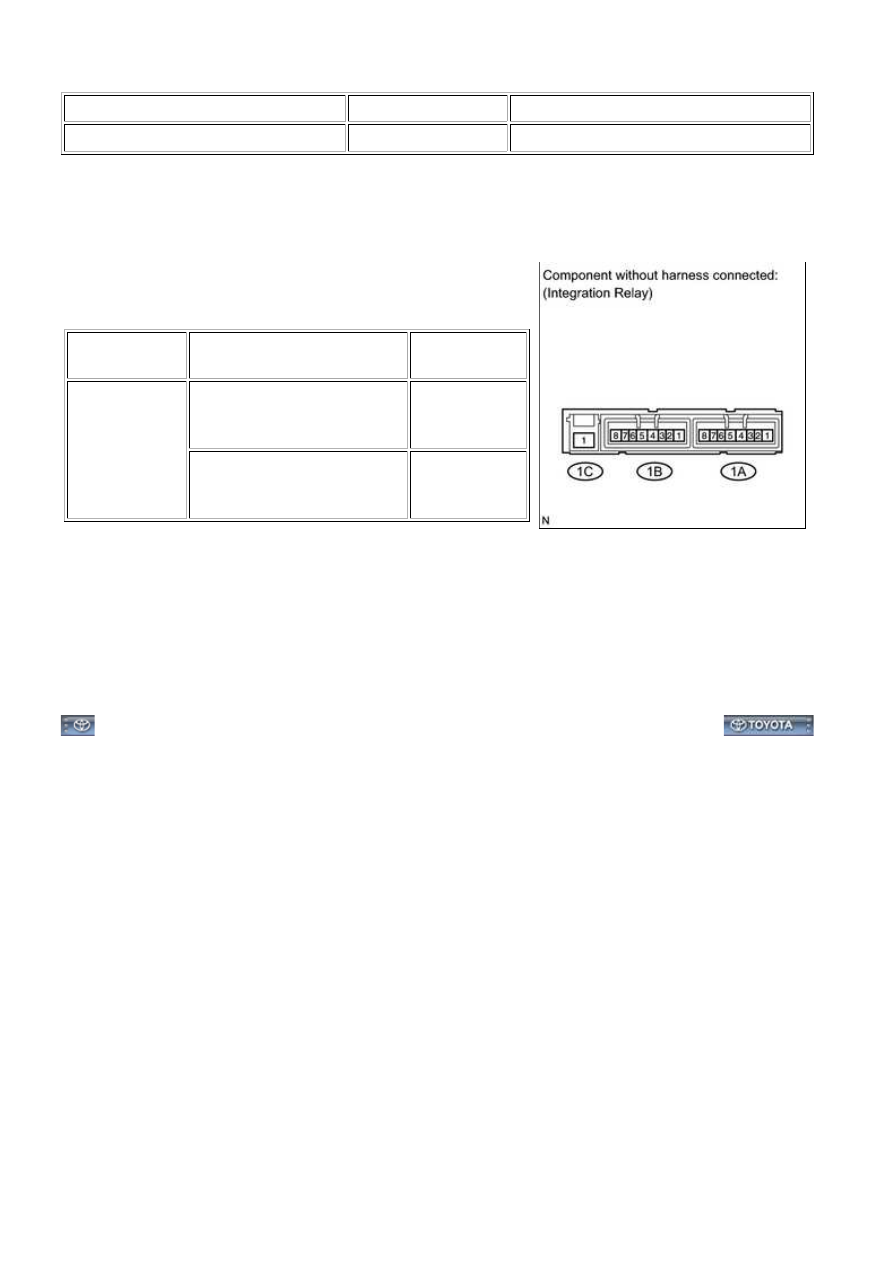

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

1C-1 - 1B-4

1C-1 - 1B-5

When battery voltage is not

applied to terminals 1B-2 and

1B-3

10 kΩ or higher

When battery voltage is

applied to terminals 1B-2 and

1B-3

Below 1 Ω

If the result is not as specified, replace the integration

relay.

3. INSTALL INTEGRATION RELAY (UNIT E)

(a) Connect the 3 connectors.

(b) Install the integration relay to the engine room relay block.

(c) Install the engine room relay block cover.

3UR-FE ENGINE CONTROL SYSTEM: EFI RELAY: ON-VEHICLE ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002PQF03DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEMPERATURE SENSOR: COMPONENTS; 2015

MY Tundra [08/2014 -        ]

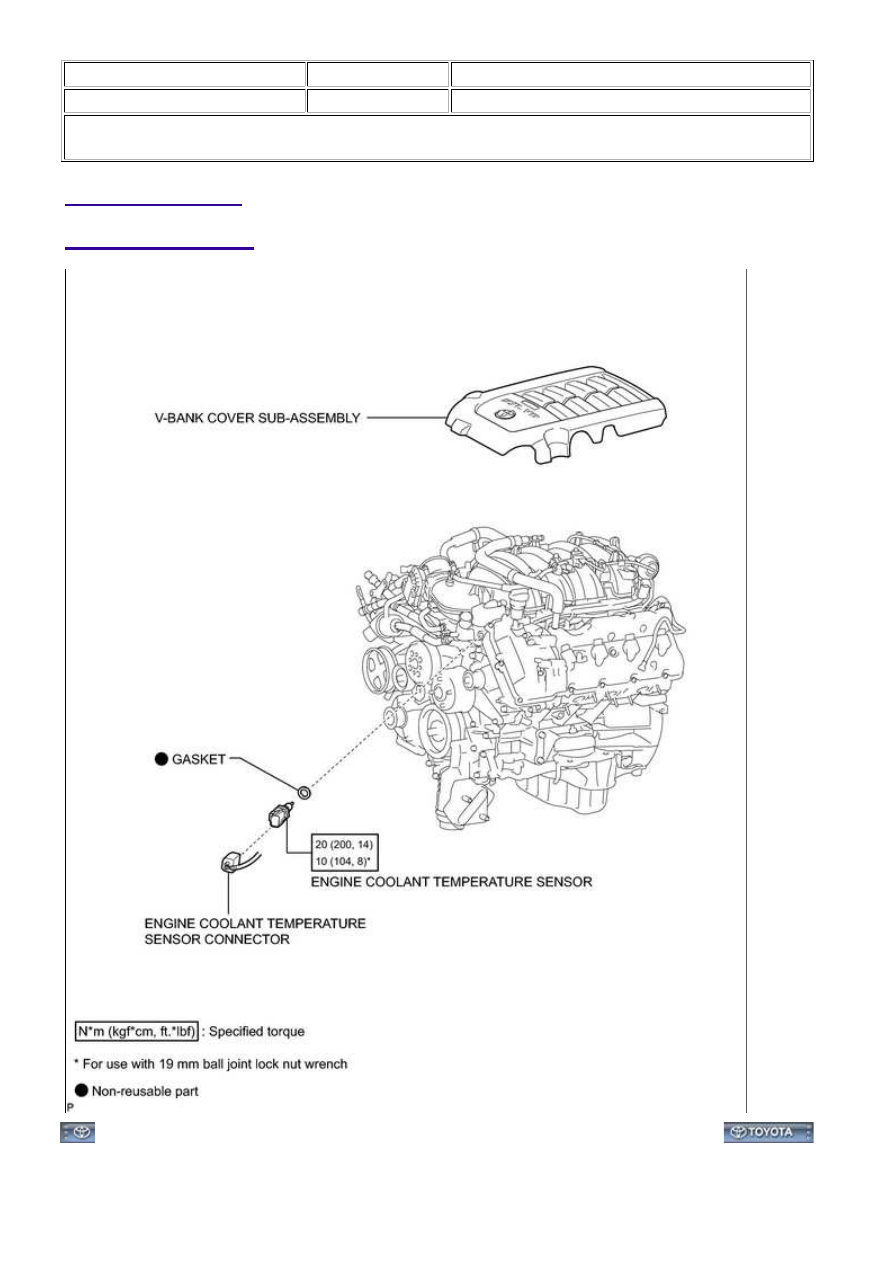

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQG03PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ENGINE COOLANT TEMPERATURE SENSOR: REMOVAL; 2015 MY

Tundra [08/2014 -        ]

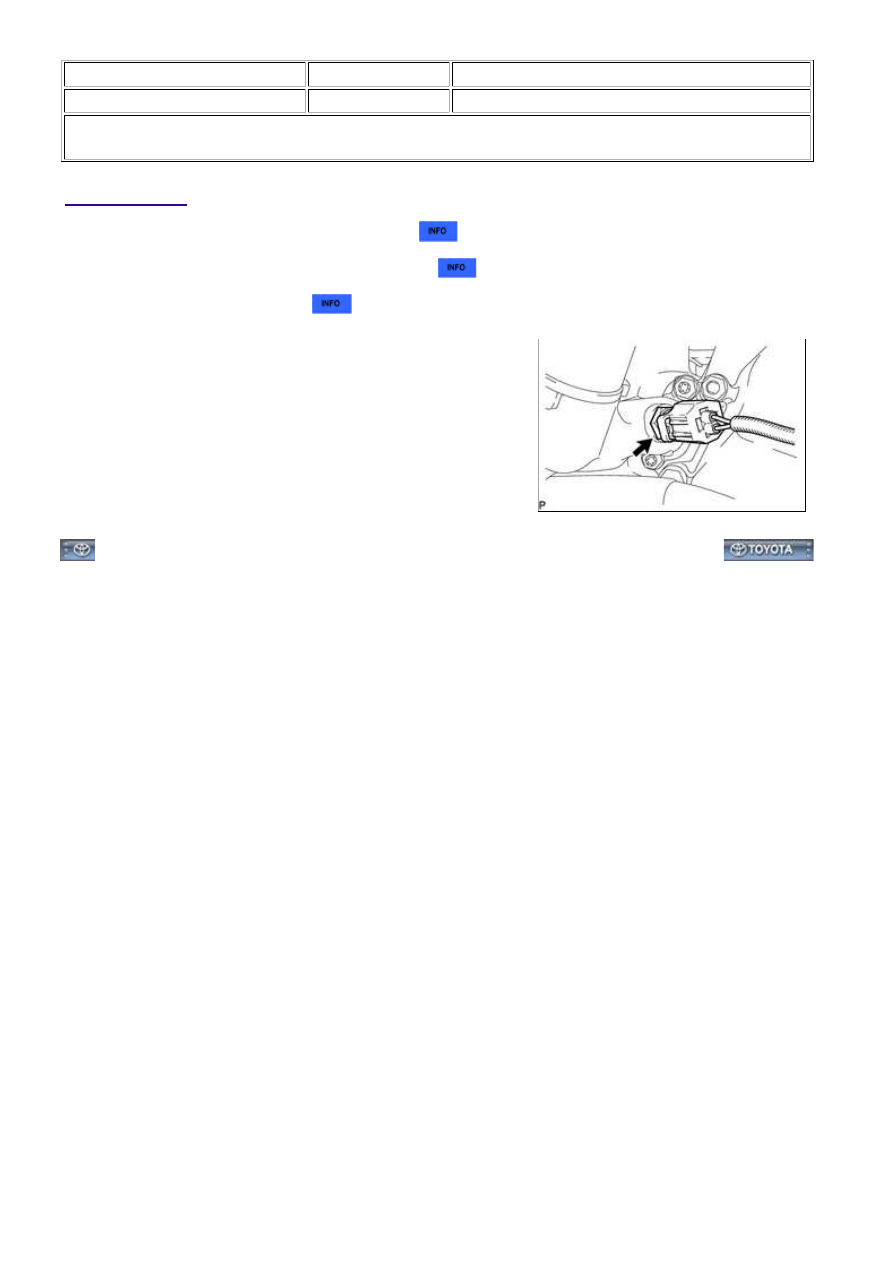

REMOVAL

1. REMOVE NO. 1 ENGINE UNDER COVER

2. REMOVE V-BANK COVER SUB-ASSEMBLY

3. DRAIN ENGINE COOLANT

4. REMOVE ENGINE COOLANT TEMPERATURE

SENSOR

(a) Disconnect the sensor connector.

(b) Using a 19 mm ball joint lock nut wrench, remove the

sensor.

(c) Remove the gasket from the sensor.
