8. CONNECT FRONT FENDER LINER RH

3UR-FE EMISSION CONTROL: AIR PUMP: INSTALLATION; 2015...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030WG02FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR SWITCHING VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

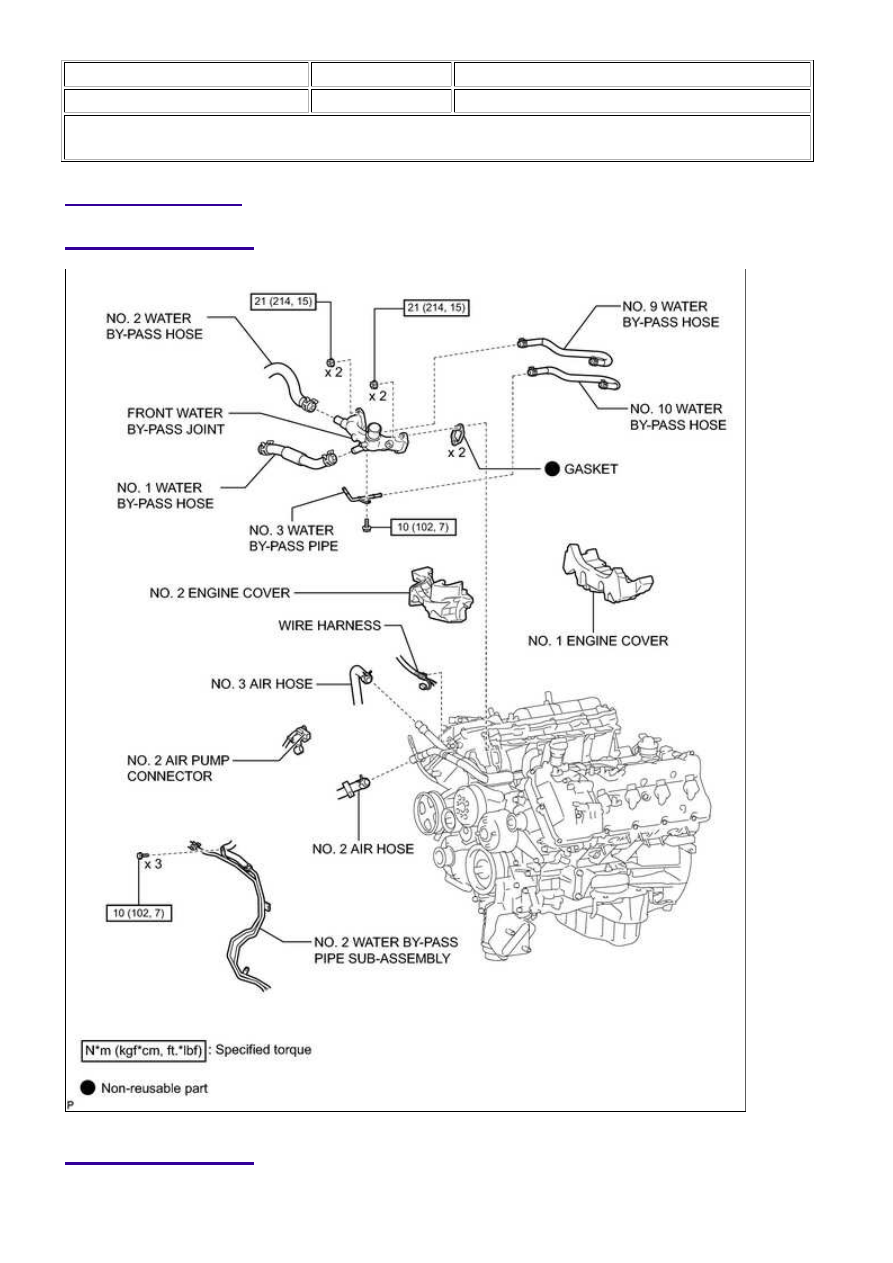

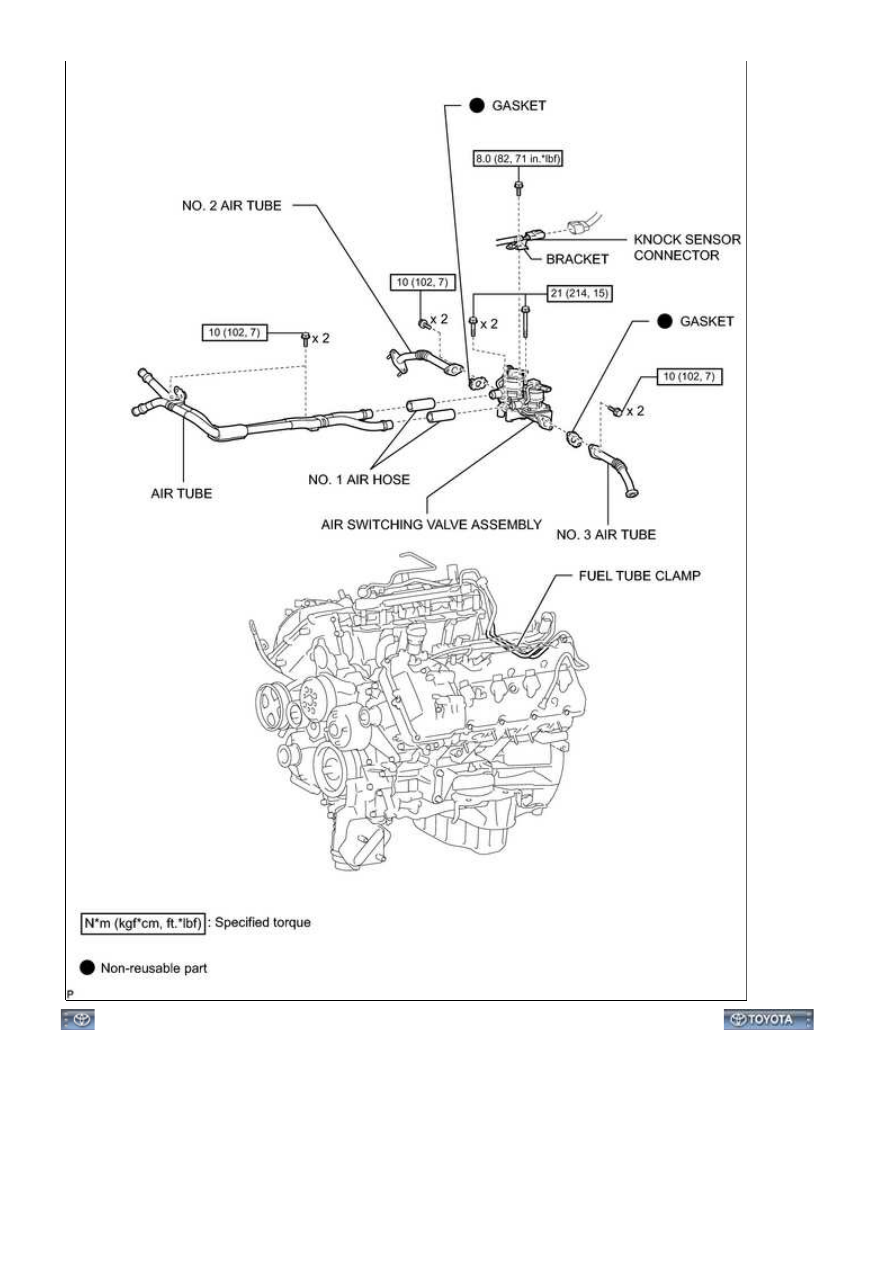

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE EMISSION CONTROL: AIR SWITCHING VALVE: COMP...

3UR-FE EMISSION CONTROL: AIR SWITCHING VALVE: COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WH02IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR SWITCHING VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

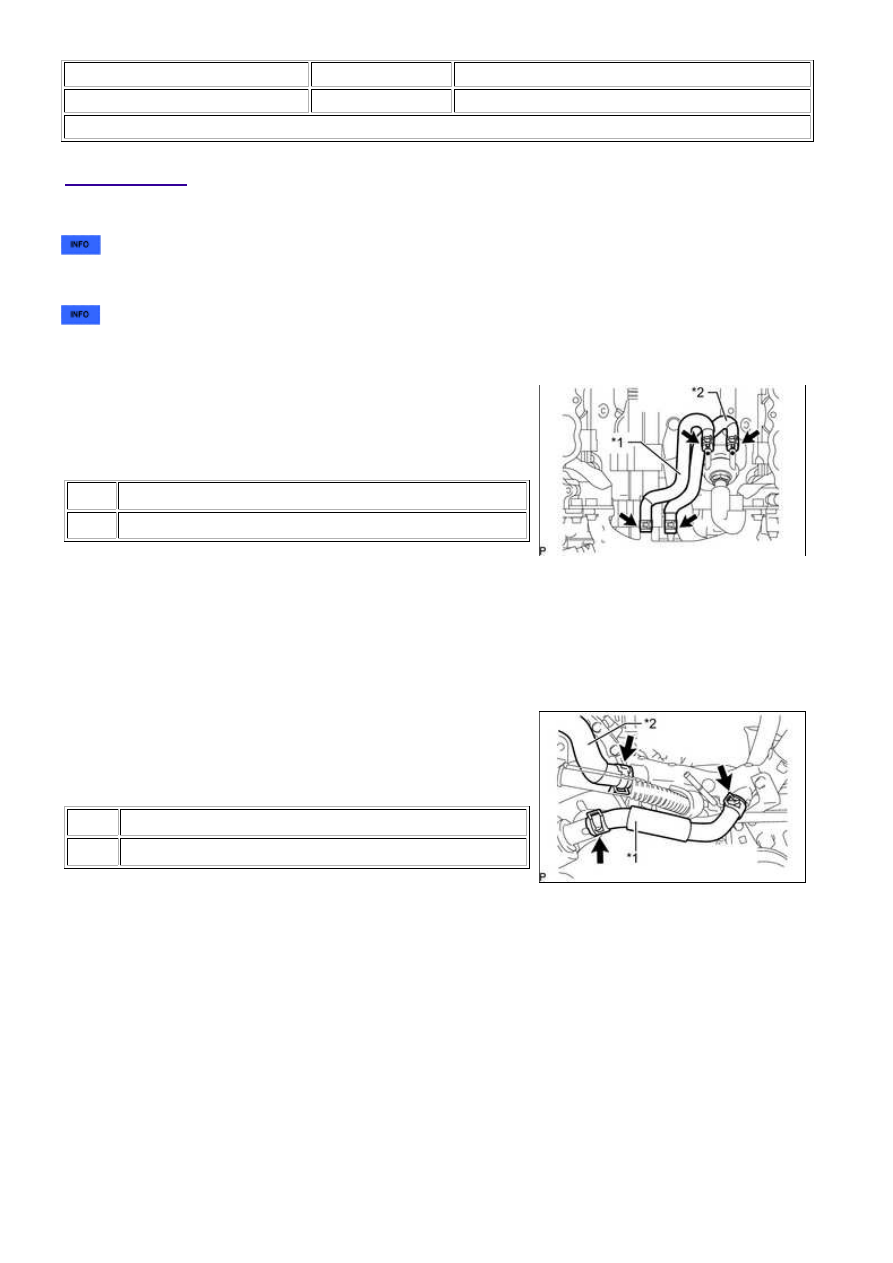

REMOVAL

1. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY

2. REMOVE INTAKE MANIFOLD

3. REMOVE NO. 9 WATER BY-PASS HOSE

(a) Slide the 2 clamps and remove the No. 9 water by-pass hose

from the separator case and front water by-pass joint.

Text in Illustration

*1

No. 9 Water By-pass Hose

*2

No. 10 Water By-pass Hose

4. REMOVE NO. 10 WATER BY-PASS HOSE

(a) Slide the 2 clamps and remove the No. 10 water by-pass hose from the separator case and front water

by-pass joint.

5. REMOVE NO. 1 WATER BY-PASS HOSE

(a) Slide the 2 clamps and remove the No. 1 water by-pass hose

from the front water by-pass joint and water inlet housing.

Text in Illustration

*1

No. 1 Water By-pass Hose

*2

No. 2 Water By-pass Hose

6. DISCONNECT NO. 2 WATER BY-PASS HOSE

(a) Slide the clamp and disconnect the No. 2 water by-pass hose from the front water by-pass joint.

7. DISCONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY
