overheating.
When performing the Air Injection Check operation after the battery cable has been reconnected, wait
for 7 minutes with the ignition switch turned to ON or the engine running.
Turn the ignition switch off when the Air Injection Check operation finishes.

3UR-FE EMISSION CONTROL: AIR PUMP: ON-VEHICLE INSPEC...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030YE01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

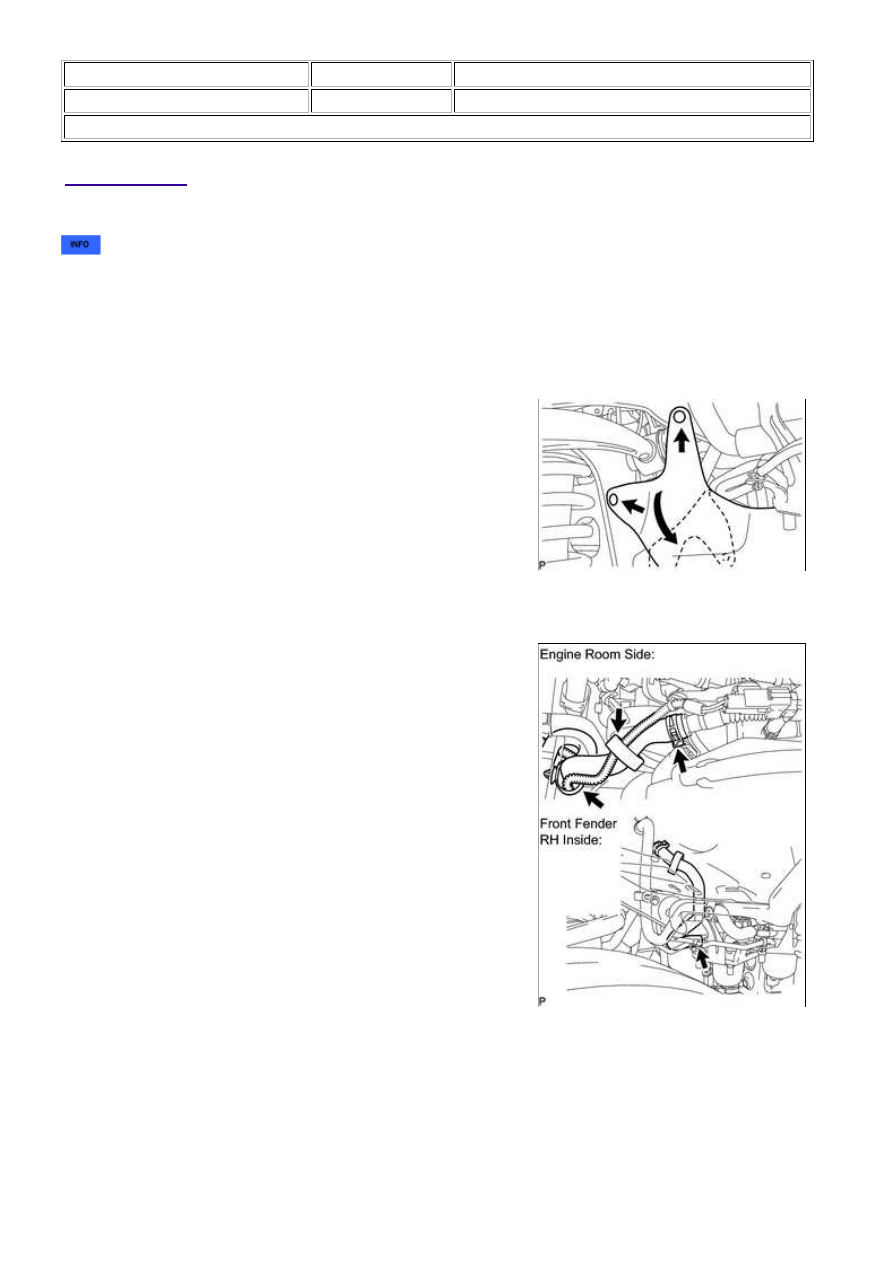

Title: 3UR-FE EMISSION CONTROL: AIR PUMP: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. DISCONNECT FRONT FENDER LINER RH

HINT:

It is not necessary to fully remove the front fender liner RH.

Partially remove it so that the air pump assembly with bracket can be removed in a later step.

2. DISCONNECT FRONT FENDER APRON SEAL RH

(a) Using a clip remover, remove the 2 clips and fold back the

fender apron seal.

3. REMOVE NO. 2 AIR INJECTION SYSTEM HOSE

(a) Engine Room Side:

(1) Disconnect the 2 clamps.

(2) Disconnect the No. 2 hose.

(3) Using a clip remover, remove the clamp from the body

panel.

(b) Front Fender RH Inside:

(1) Disconnect the clamp.

(2) Disconnect the No. 2 hose from the air pump.

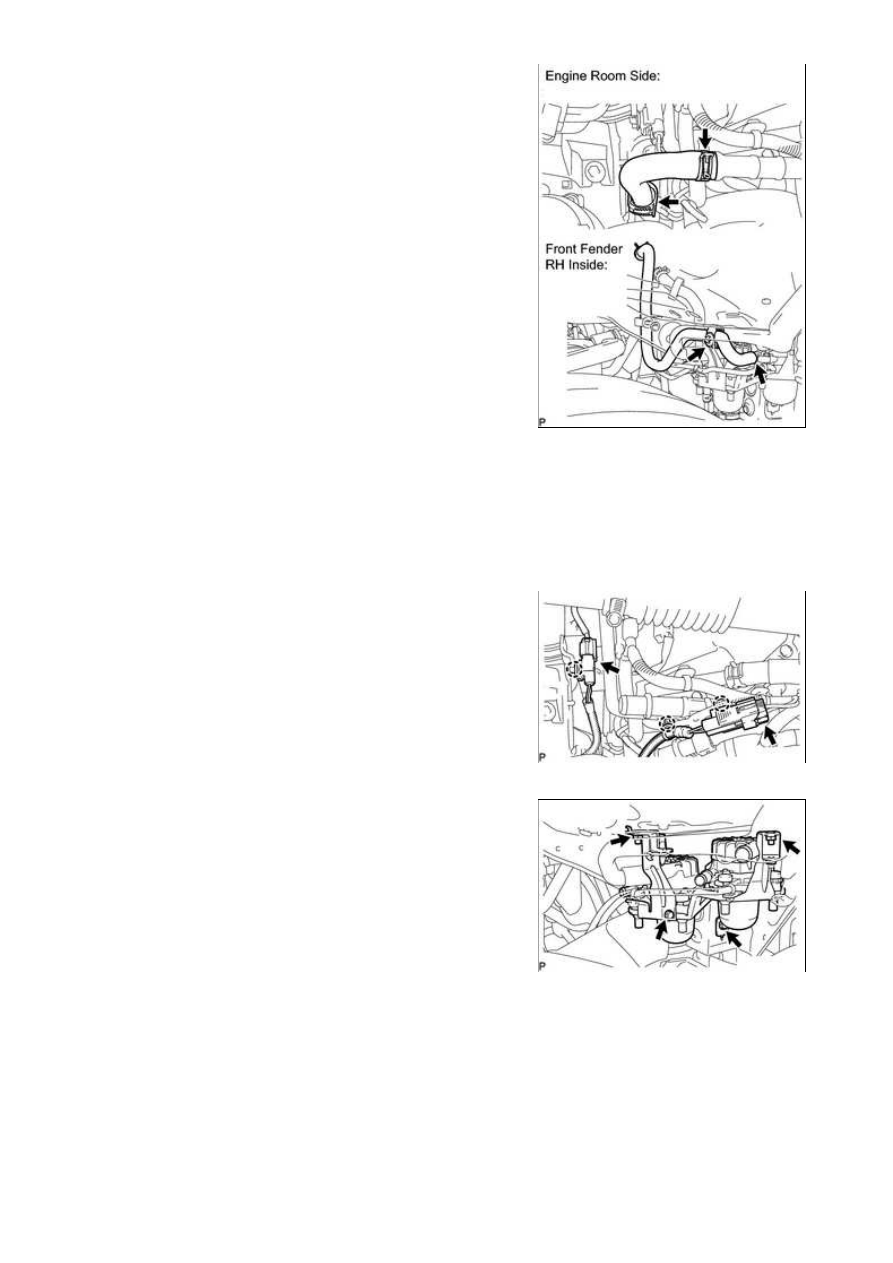

4. REMOVE NO. 3 AIR INJECTION SYSTEM HOSE

3UR-FE EMISSION CONTROL: AIR PUMP: REMOVAL; 2015 MY T...

(a) Engine Room Side:

(1) Disconnect the clamp and No. 3 hose.

(2) Using a clip remover, remove the clamp from the body

panel.

(b) Front Fender RH Inside:

(1) Disconnect the No. 3 hose from the air pump.

(2) Using a clip remover, remove the clamp from the body panel.

5. REMOVE AIR PUMP ASSEMBLY WITH BRACKET

(a) Disconnect the 2 air pump connectors and detach the 3 wire

harness claws.

(b) Remove the 2 bolts, 2 nuts and air pump.

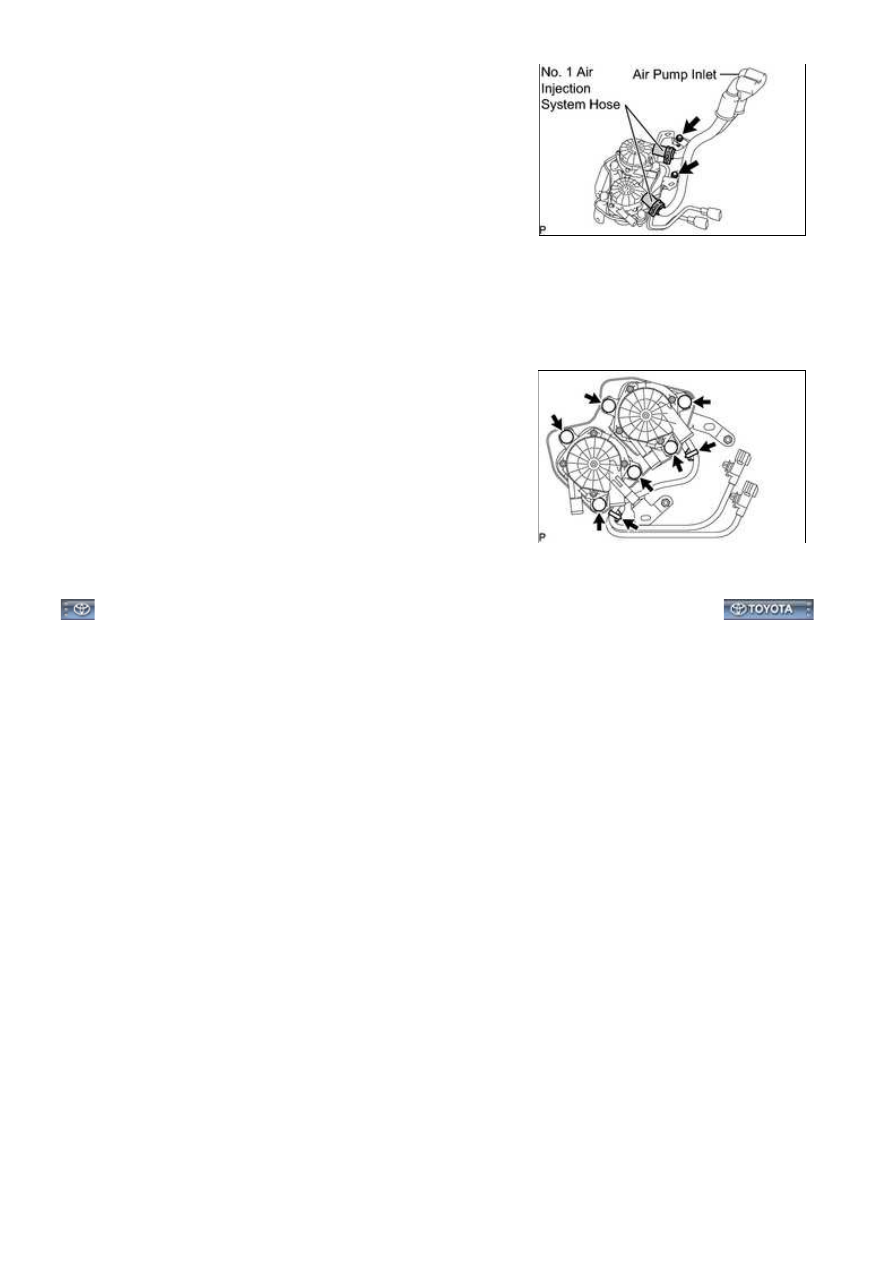

6. REMOVE AIR PUMP INLET

3UR-FE EMISSION CONTROL: AIR PUMP: REMOVAL; 2015 MY T...

air pump inlet.

7. REMOVE NO. 1 AIR INJECTION SYSTEM HOSE

(a) Remove the 2 No. 1 air injection system hoses.

8. REMOVE AIR PUMP ASSEMBLY

(a) Using a clip remover, detach the 2 clamps and remove the 2

air pump assemblies from the bracket.

(b) Disconnect the 6 air pump insulators.
