Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JF01TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

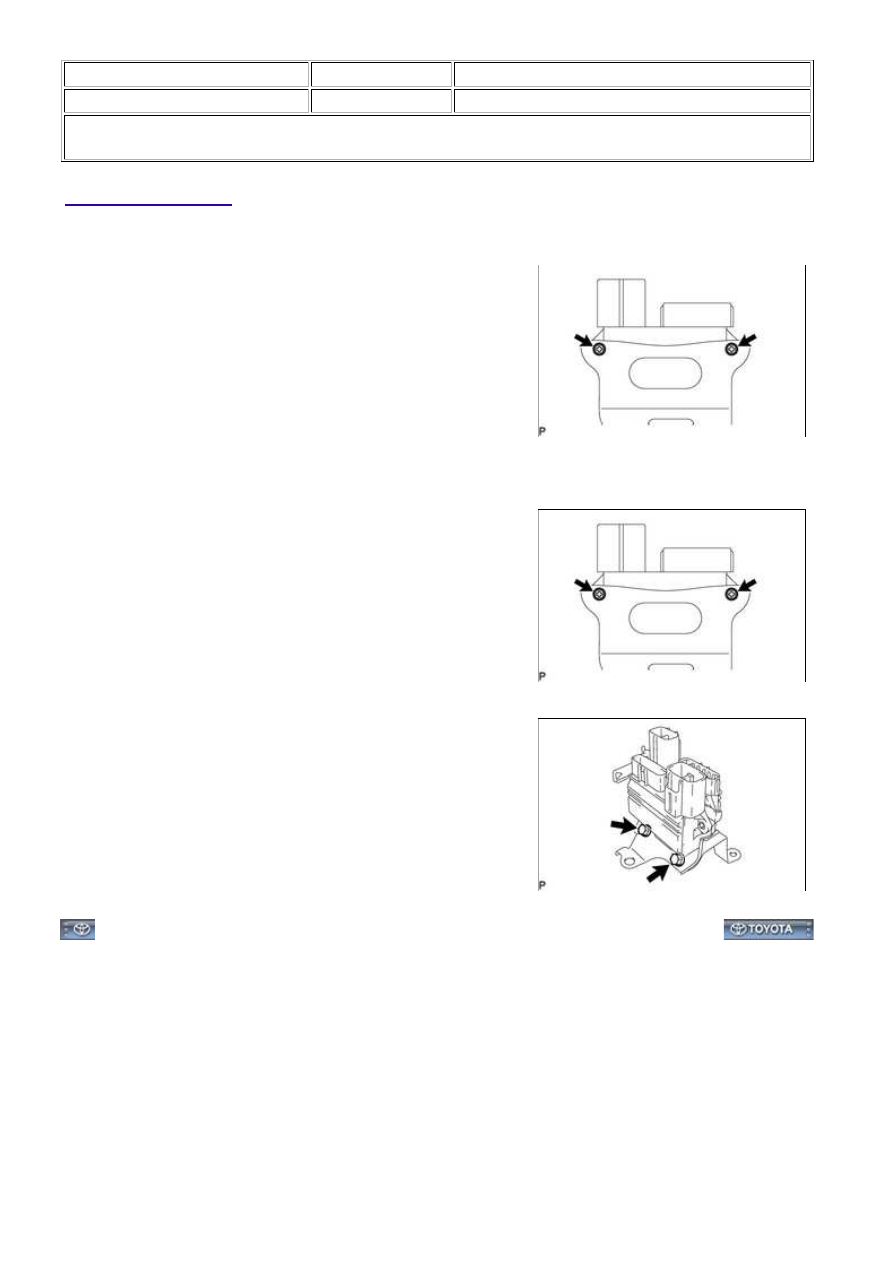

REASSEMBLY

1. INSTALL AIR INJECTION CONTROL DRIVER (for Bank 2)

(a) Install the air injection control driver with the 2 screws.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

2. INSTALL AIR INJECTION CONTROL DRIVER (for Bank 1)

(a) Install the air injection control driver with the 2 screws.

Torque:

2.0 N·m {20 kgf·cm, 18in·lbf}

(b) Install the 2 bolts.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: REAS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JA03OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

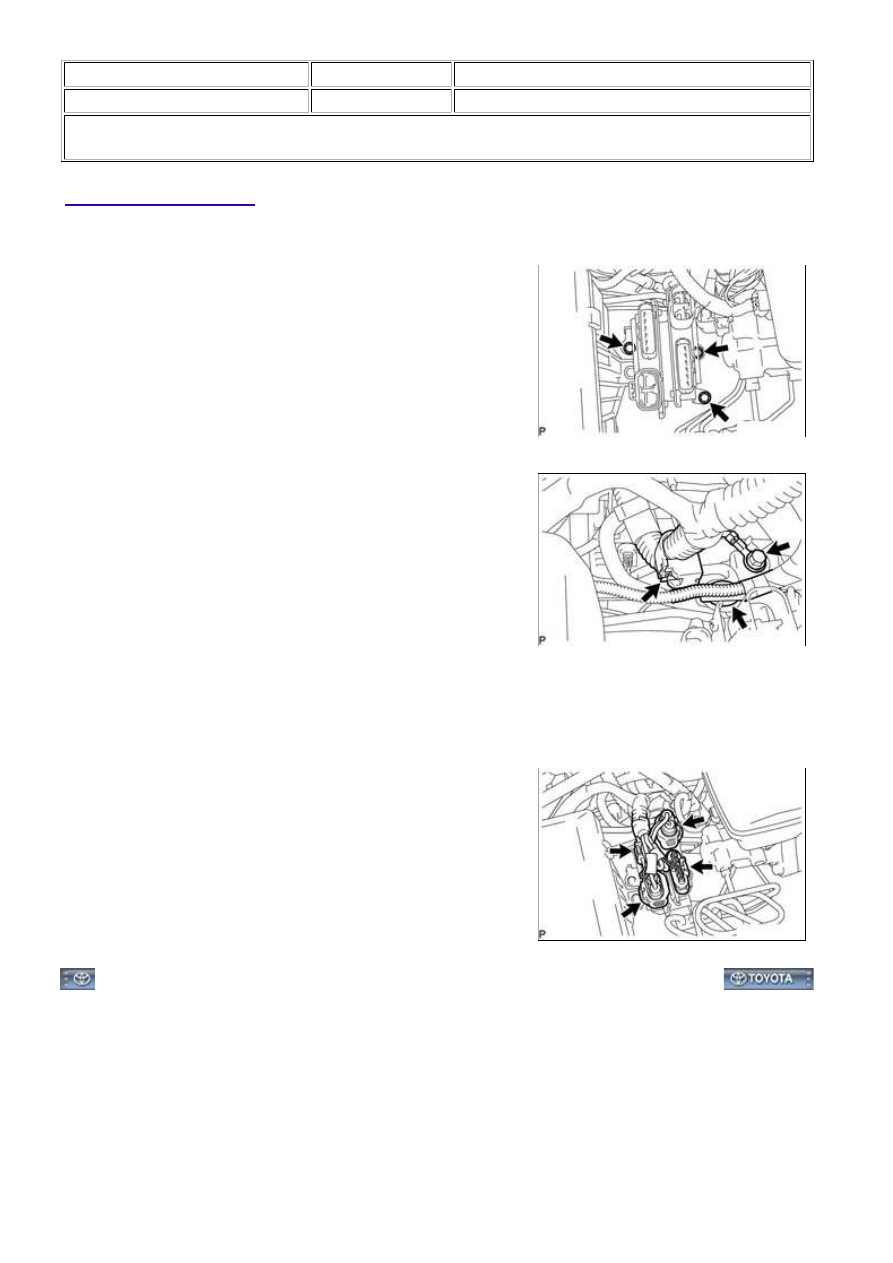

INSTALLATION

1. INSTALL AIR INJECTION CONTROL DRIVER ASSEMBLY

(a) Install the air injection control driver with the 3 bolts.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(b) Connect the 2 wire harness clamps.

(c) Install the ground cable with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(d) Connect the 4 air injection control driver connectors.

3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: INSTAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030YD01SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

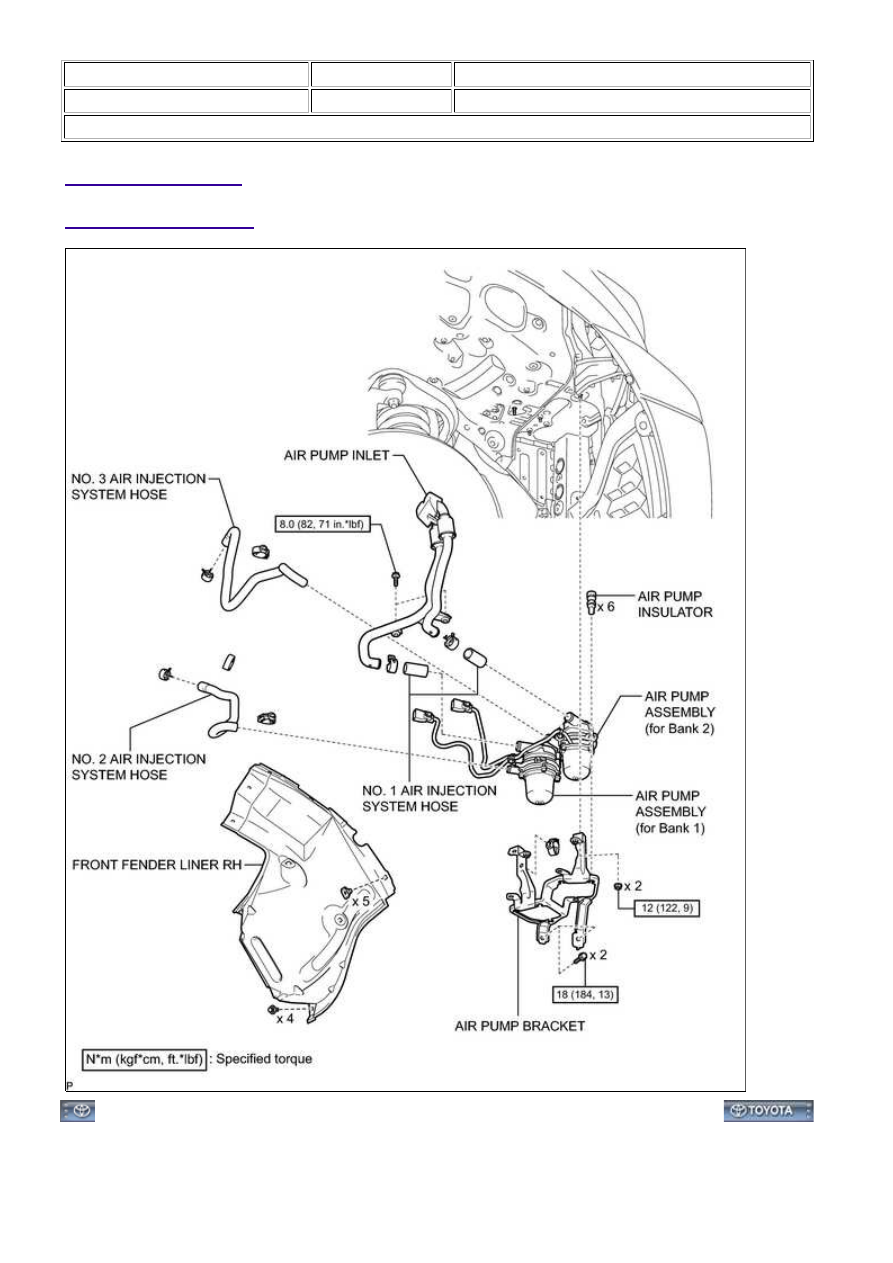

COMPONENTS

ILLUSTRATION

3UR-FE EMISSION CONTROL: AIR PUMP: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000040K202LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR PUMP: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

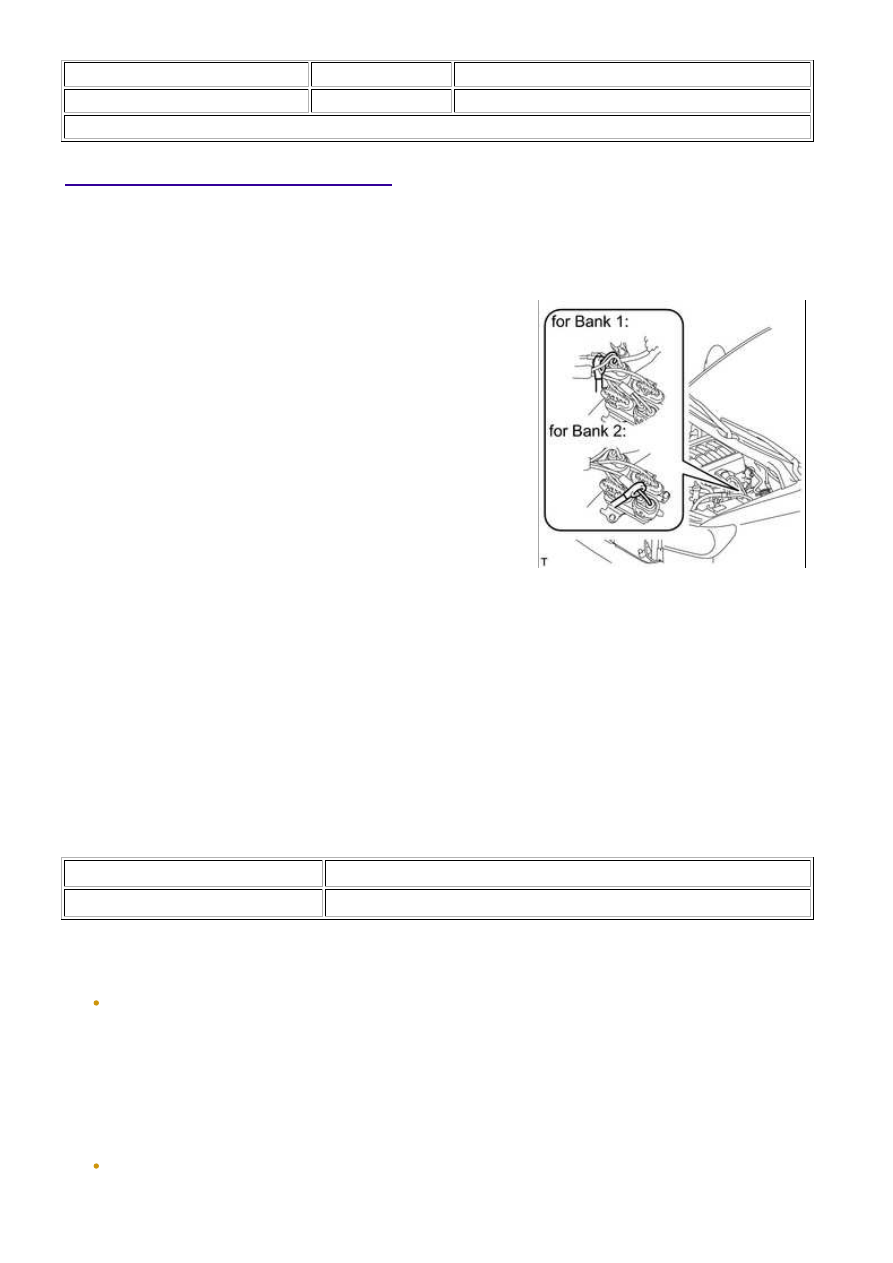

ON-VEHICLE INSPECTION

1. INSPECT AIR PUMP ASSEMBLY

(a) Start the engine and warm it up.

(b) Turn the ignition switch off.

(d) Connect the Techstream to the DLC3.

(e) Turn the ignition switch to ON and turn the Techstream ON.

(f) Enter the following menus: Powertrain / Engine and ECT / Utility / Air Injection Check / Manual Mode /

AIR PUMP 1: ON, ASV1: OPEN, AIR PUMP 2: ON, ASV2: OPEN.

HINT:

When Manual Mode is selected, the Techstream initialization (atmospheric pressure measurement) is

performed automatically. The initialization takes 10 seconds. After the initialization, AIR PUMP and ASV
operation can be selected.

(g) Measure the current while the air pump is turning.

Standard Current:

CONDITION

SPECIFIED CONDITION

20°C (68°F)

10 to 40 A

(h) Turn the ignition switch to OFF.

NOTICE:

the prohibition (WAIT or ERROR).

If an ERROR is displayed on the Techstream during the test, stop the engine for 10 minutes, and

then try again.
