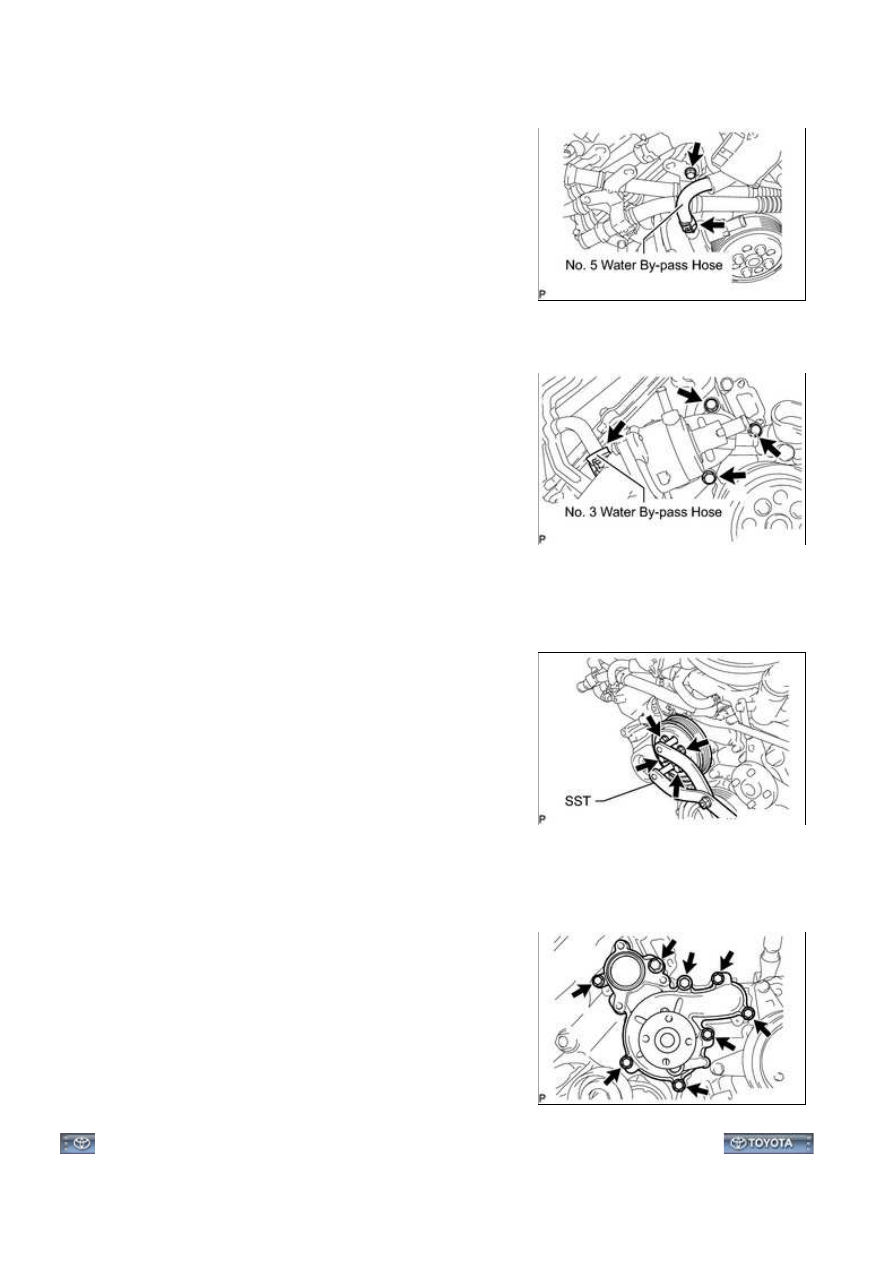

(c) Disconnect the air pump connector clamp's holder.

(d) Using a clip remover, detach the wire harness clamp.

(e) Disconnect the No. 5 water by-pass hose.

(f) Remove the air tube bracket bolt.

(g) Remove the 3 bolts, water inlet housing and No. 3 water

by-pass hose.

(h) Remove the gasket from the water pump.

12. REMOVE WATER PUMP PULLEY

(a) Using SST, hold the water pump pulley.

SST: 09960-10010

09962-01000

09963-01000

(b) Remove the 4 bolts and water pump pulley.

13. REMOVE WATER PUMP ASSEMBLY

(a) Remove the 8 bolts, water pump and gasket.

3UR-FE COOLING: WATER PUMP: REMOVAL; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S4R03QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

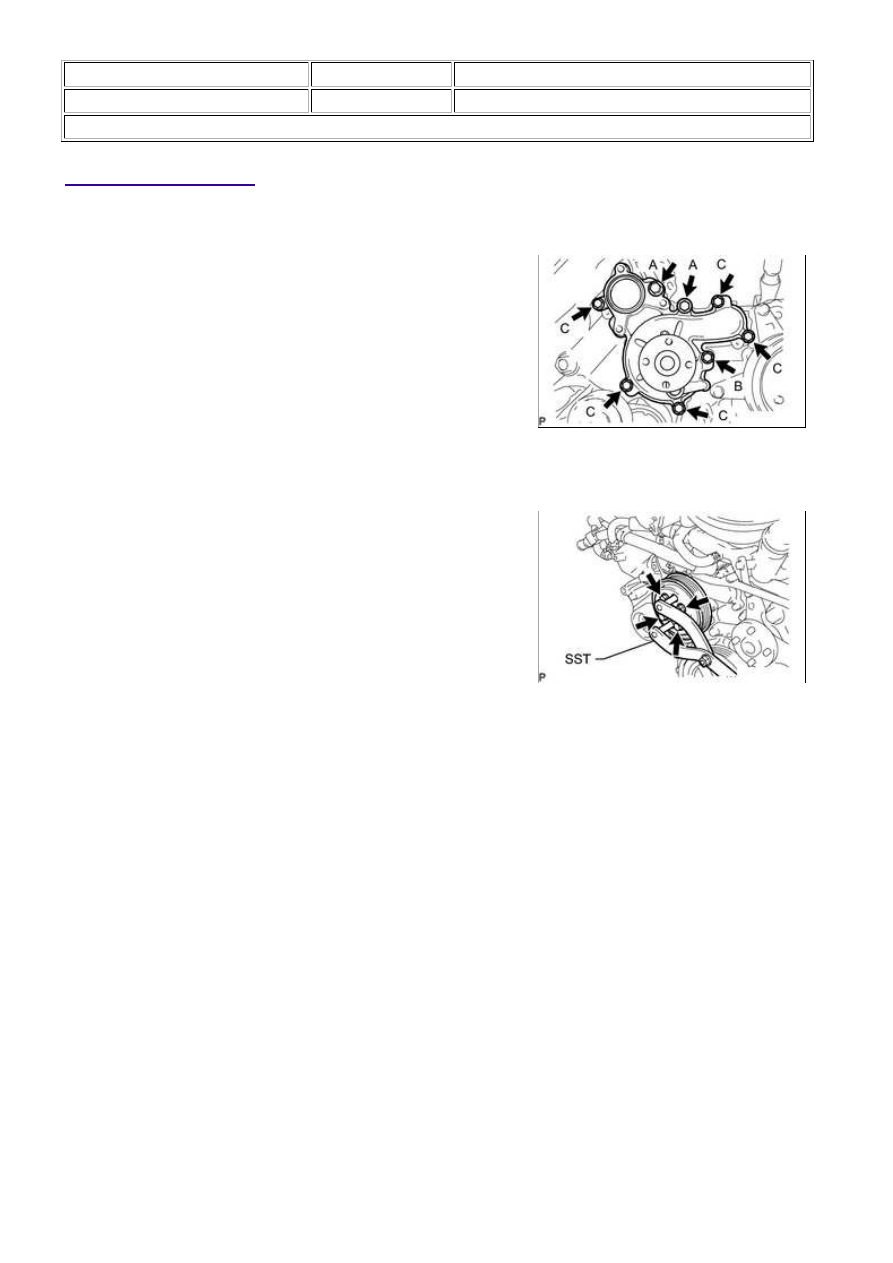

1. INSTALL WATER PUMP ASSEMBLY

(a) Install a new gasket and the water pump with the 8 bolts

shown in the illustration.

Torque:

for bolt A -

47 N·m {479 kgf·cm, 35ft·lbf}

for bolt B -

23 N·m {235 kgf·cm, 17ft·lbf}

for bolt C -

20 N·m {204 kgf·cm, 15ft·lbf}

2. INSTALL WATER PUMP PULLEY

(a) Temporarily install the pulley with the 4 bolts.

(b) Using SST, hold the pulley and tighten the 4 bolts.

SST: 09960-10010

09962-01000

09963-01000

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

3. INSTALL WATER INLET HOUSING

(a) Install a new gasket to the water pump.

3UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tundr...

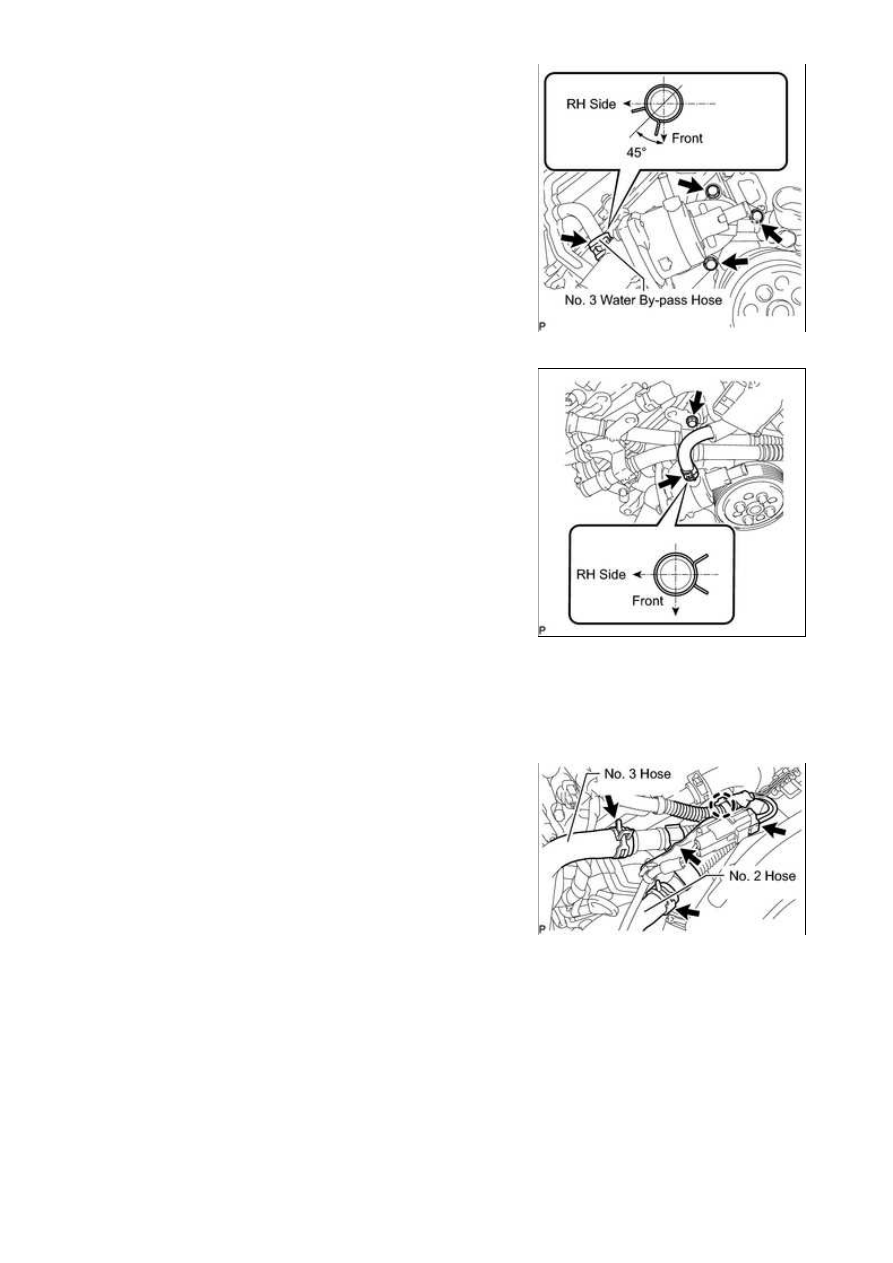

(b) Install the No. 3 water by-pass hose and water inlet housing

with the 3 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

HINT:

(c) Install the air tube bracket bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(d) Connect the No. 5 water by-pass hose.

HINT:

(f) Attach the wire harness clamp.

(g) Connect the air pump connector.

(h) Connect the No. 2 and No. 3 air hoses.

3UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tundr...

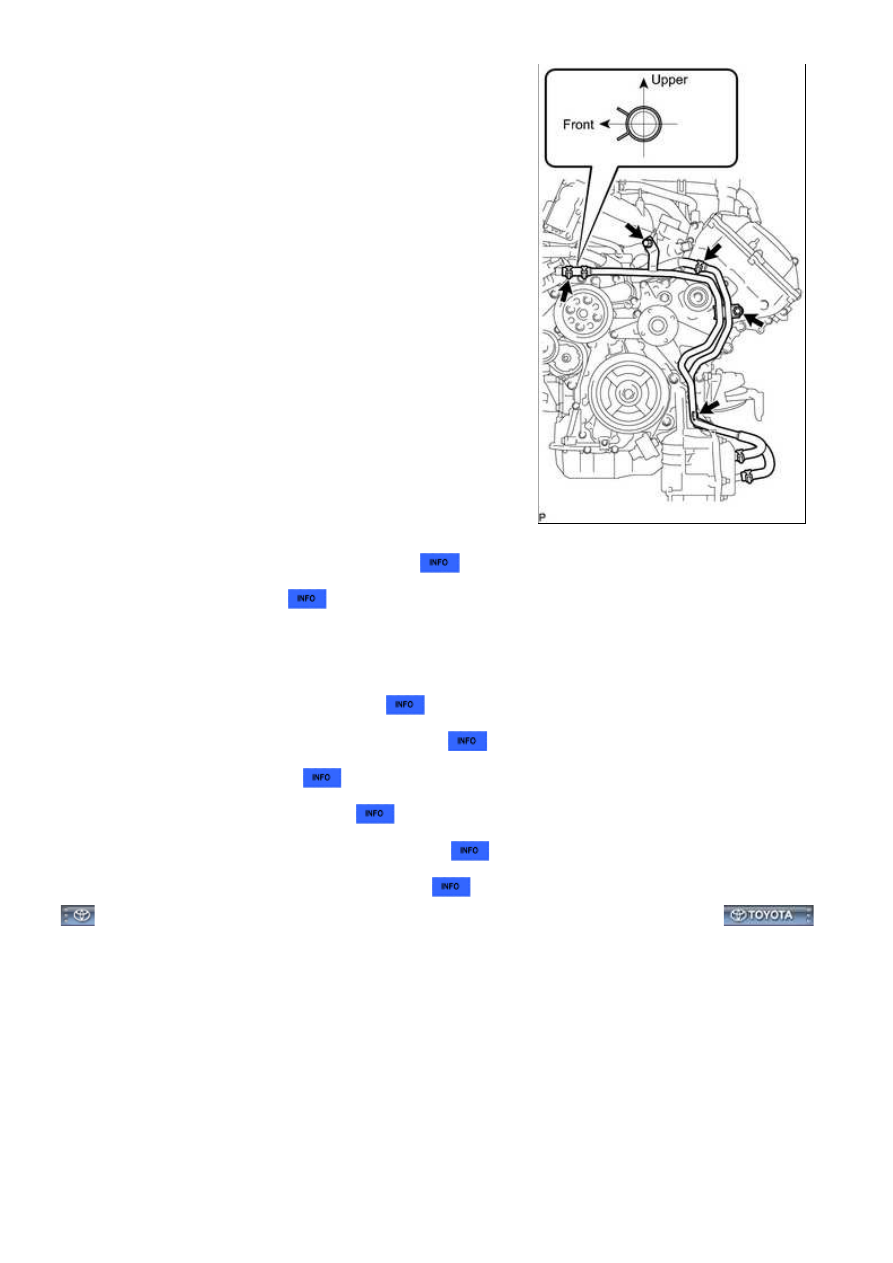

4. CONNECT WATER BY-PASS PIPE (w/ Oil Cooler)

(a) Connect the water by-pass pipe with water hose.

HINT:

(b) Install the 3 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(c) Connect the No. 6 water by-pass hose.

5. INSTALL NO. 1 WATER BY-PASS HOSE

6. INSTALL FAN SHROUD

7. CONNECT INLET RADIATOR HOSE

8. CONNECT OUTLET RADIATOR HOSE

9. INSTALL AIR CLEANER ASSEMBLY

10. INSTALL AIR CLEANER HOSE ASSEMBLY

11. ADD ENGINE COOLANT

12. INSPECT FOR COOLANT LEAK

13. INSTALL V-BANK COVER SUB-ASSEMBLY

14. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FE COOLING: WATER PUMP: INSTALLATION; 2015 MY Tundr...
