Toyota Tundra (2015 year). Manual - part 1815

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000V1K06QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: THERMOSTAT: INSPECTION; 2015 MY Tundra [08/2014 -        ]

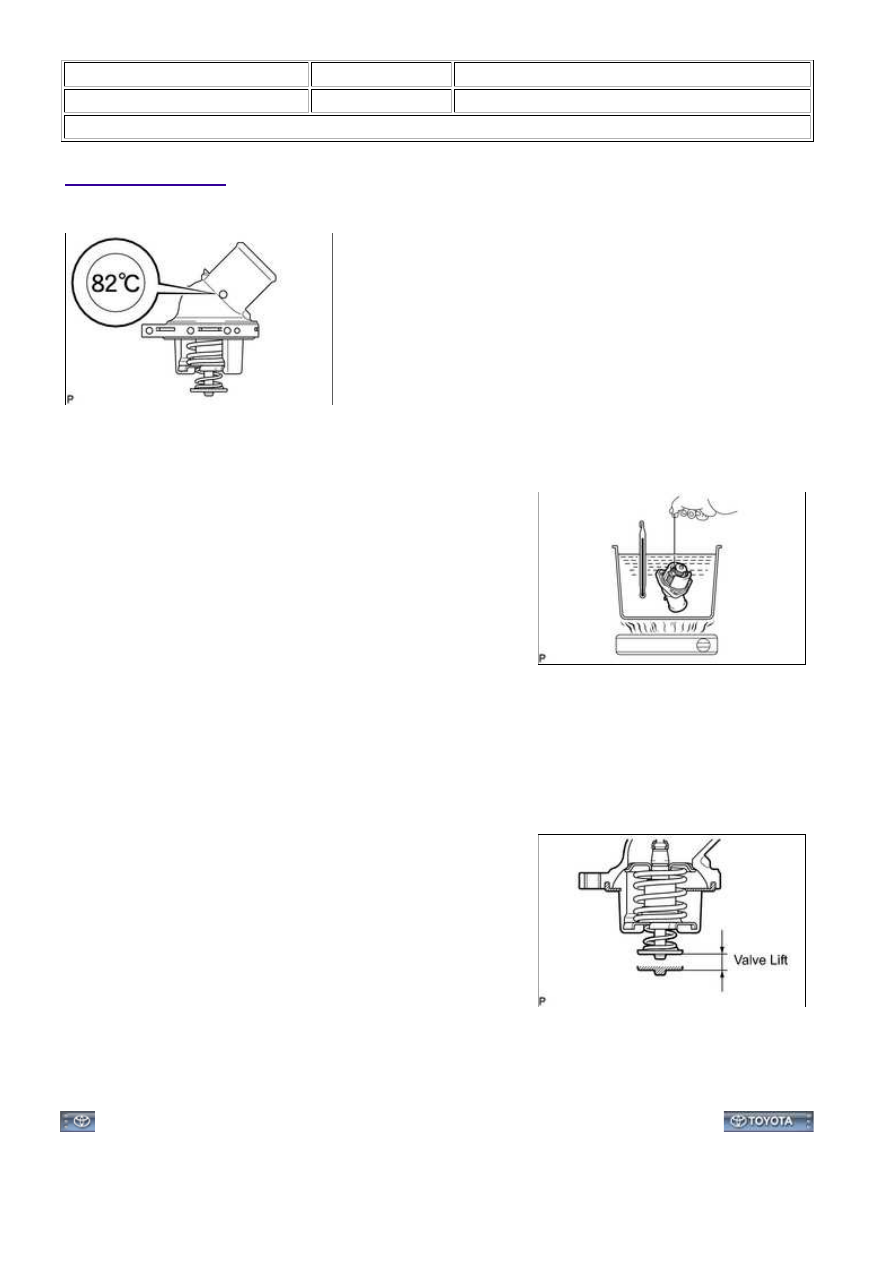

INSPECTION

1. INSPECT WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

HINT:

The valve opening temperature is stamped on the water inlet with thermostat.

(a) Immerse the water inlet with thermostat in water and

gradually heat the water.

(b) Check the valve opening temperature.

Standard valve opening temperature:

80 to 84°C (176 to 183°F)

If the valve opening temperature is not within the specified range, replace the water inlet with

thermostat.

(c) Check the valve lift.

Standard valve lift:

10 mm (0.394 in.) or more at 95°C (203°F)

If the valve lift is not as specified, replace the water inlet with

thermostat.

(d) Check that the valve is fully closed when the water inlet with thermostat is at a low temperature (below

77°C (171°F)).

If it is not fully closed, replace the water inlet with thermostat.

3UR-FE COOLING: THERMOSTAT: INSPECTION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BG903NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: THERMOSTAT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

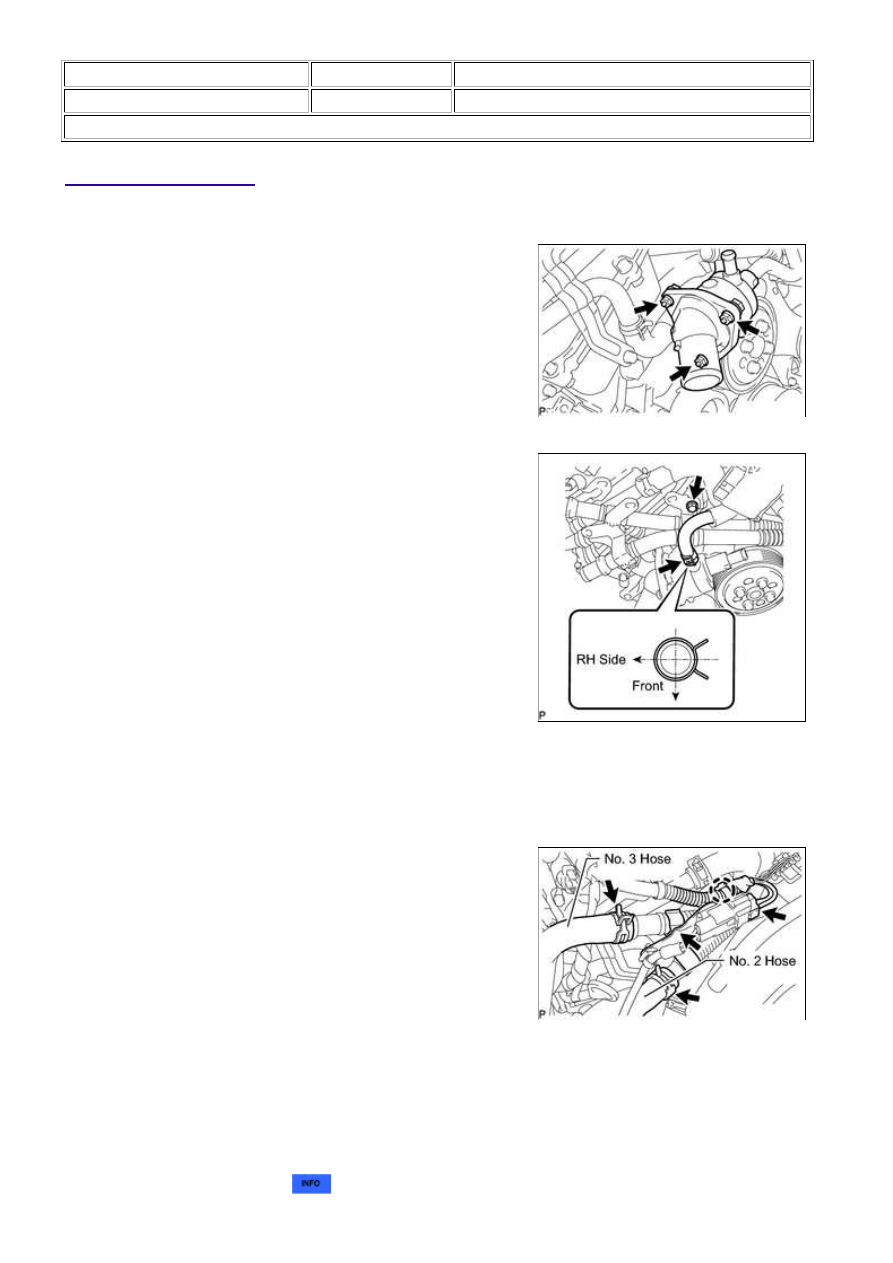

INSTALLATION

1. INSTALL WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

(a) Install a new gasket and the water inlet with thermostat with

the 3 nuts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Install the air tube bracket bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(c) Connect the No. 5 water by-pass hose.

HINT:

(e) Attach the wire harness clamp.

(f) Connect the air pump connector.

(g) Connect the No. 2 and No. 3 air hoses.

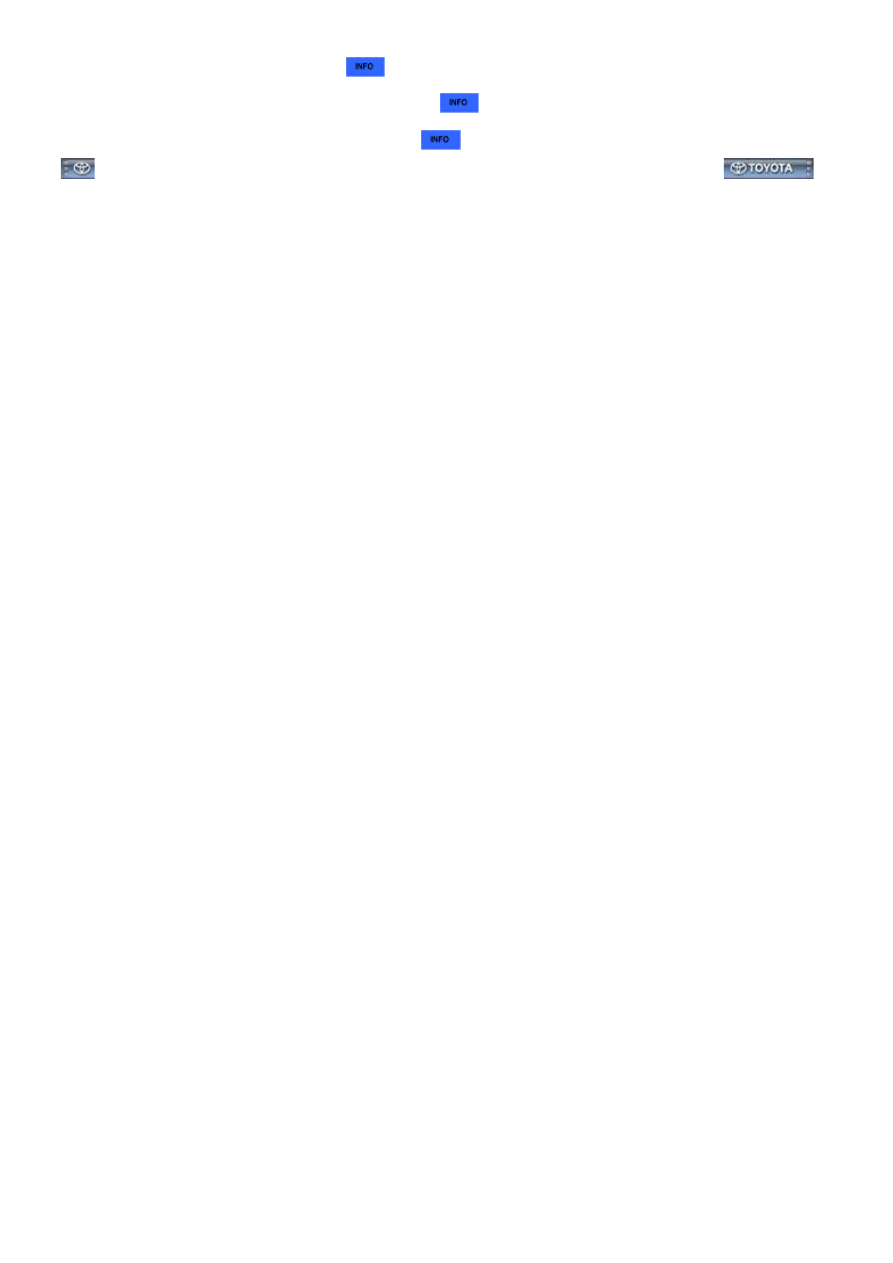

2. CONNECT OUTLET RADIATOR HOSE

3. ADD ENGINE COOLANT

3UR-FE COOLING: THERMOSTAT: INSTALLATION; 2015 MY Tund...

4. INSPECT FOR COOLANT LEAK

5. INSTALL V-BANK COVER SUB-ASSEMBLY

6. INSTALL NO. 1 ENGINE UNDER COVER

3UR-FE COOLING: THERMOSTAT: INSTALLATION; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZSC025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: WATER PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE COOLING: WATER PUMP: COMPONENTS; 2015 MY Tundr...
