Title: 3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

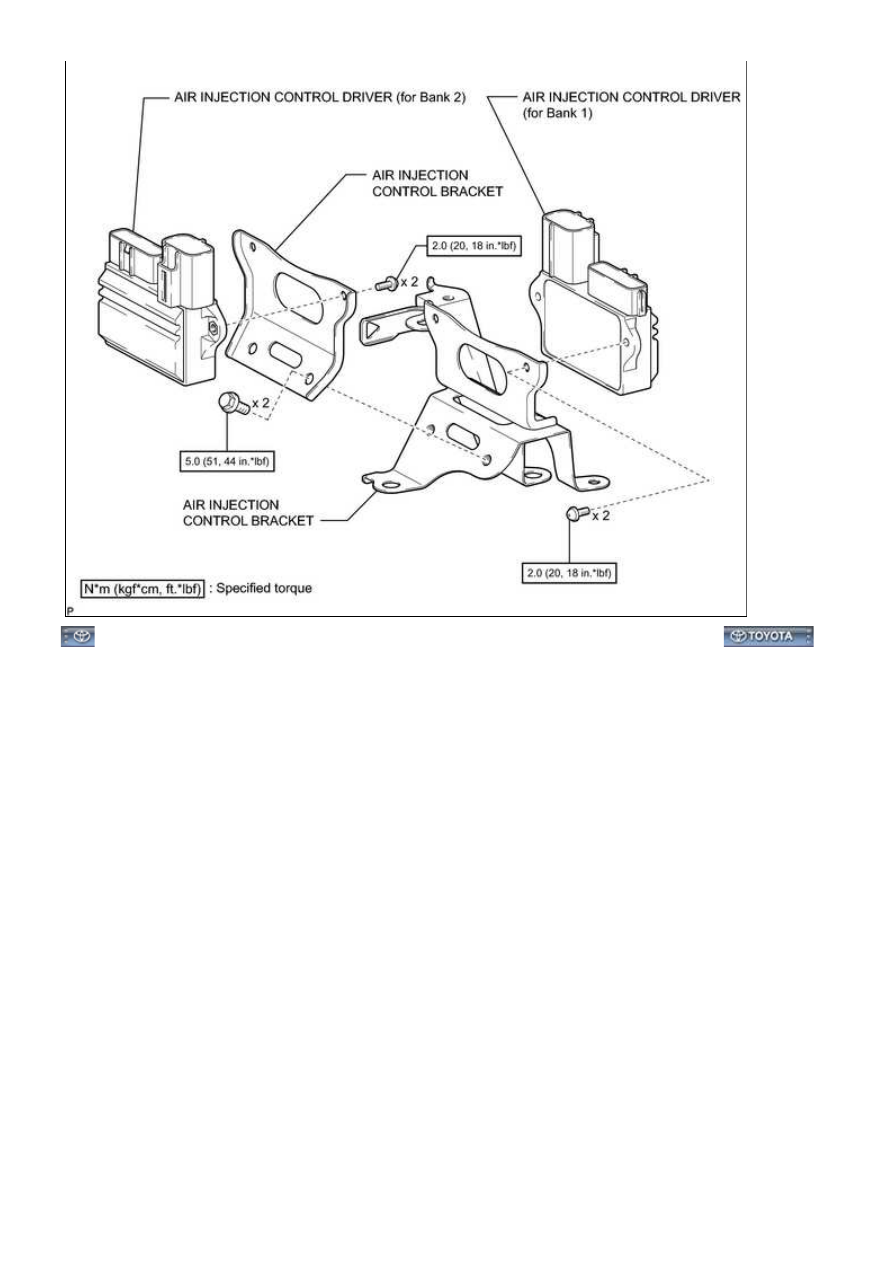

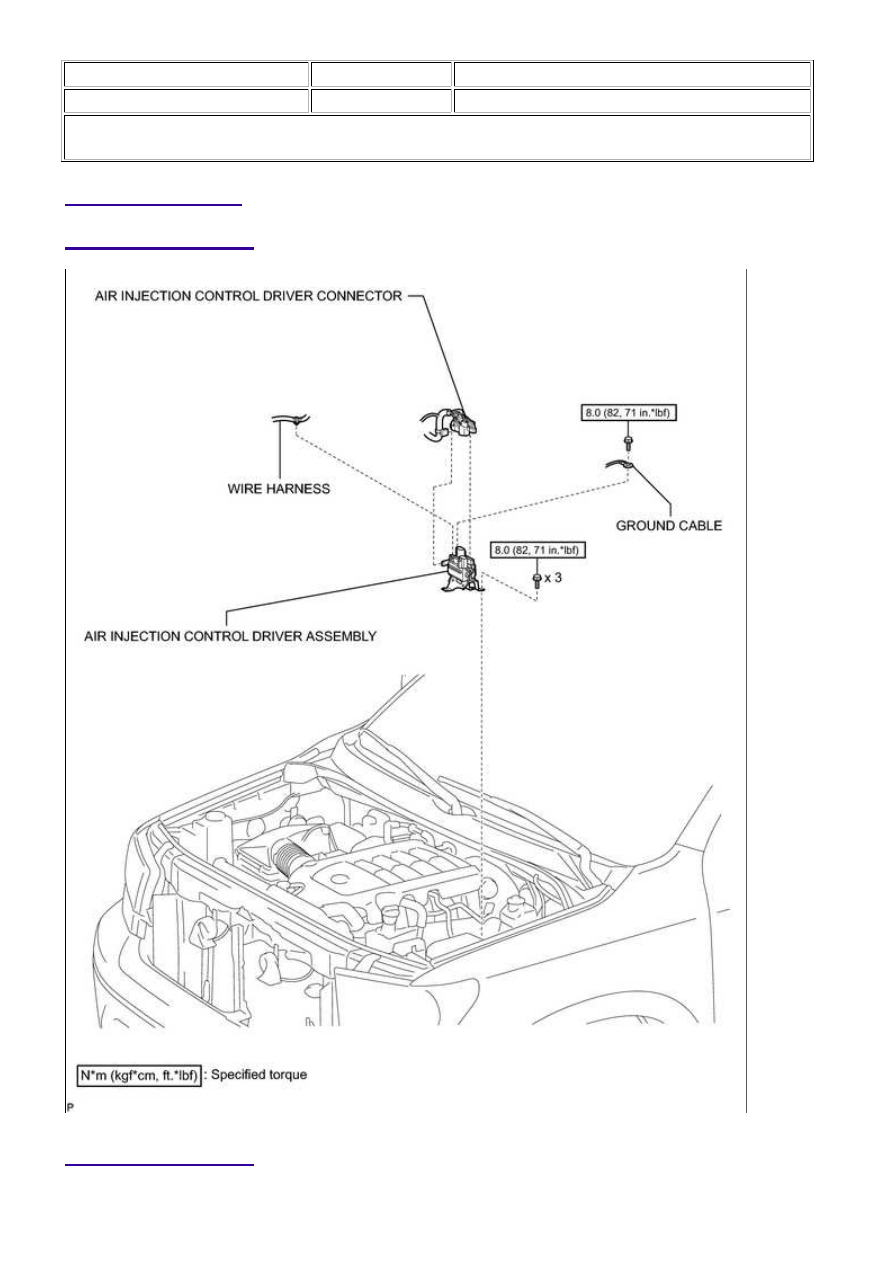

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: COMP...

3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: COMP...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JC03OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE AIR INJECTION CONTROL DRIVER ASSEMBLY

(a) Disconnect the 4 air injection control driver connectors.

(b) Remove the bolt and disconnect the ground cable.

(c) Disconnect the 2 wire harness clamps.

(d) Remove the 3 bolts and air injection control driver.

3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: REMOVA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JE01TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: DISASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

DISASSEMBLY

1. REMOVE AIR INJECTION CONTROL DRIVER (for Bank 1)

(a) Remove the 2 bolts.

(b) Remove the 2 screws and air injection control driver.

2. REMOVE AIR INJECTION CONTROL DRIVER (for Bank 2)

(a) Remove the 2 screws and air injection control driver.

3UR-FE EMISSION CONTROL: AIR INJECTION DRIVER: DISAS...
