Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000047ED00XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR PUMP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

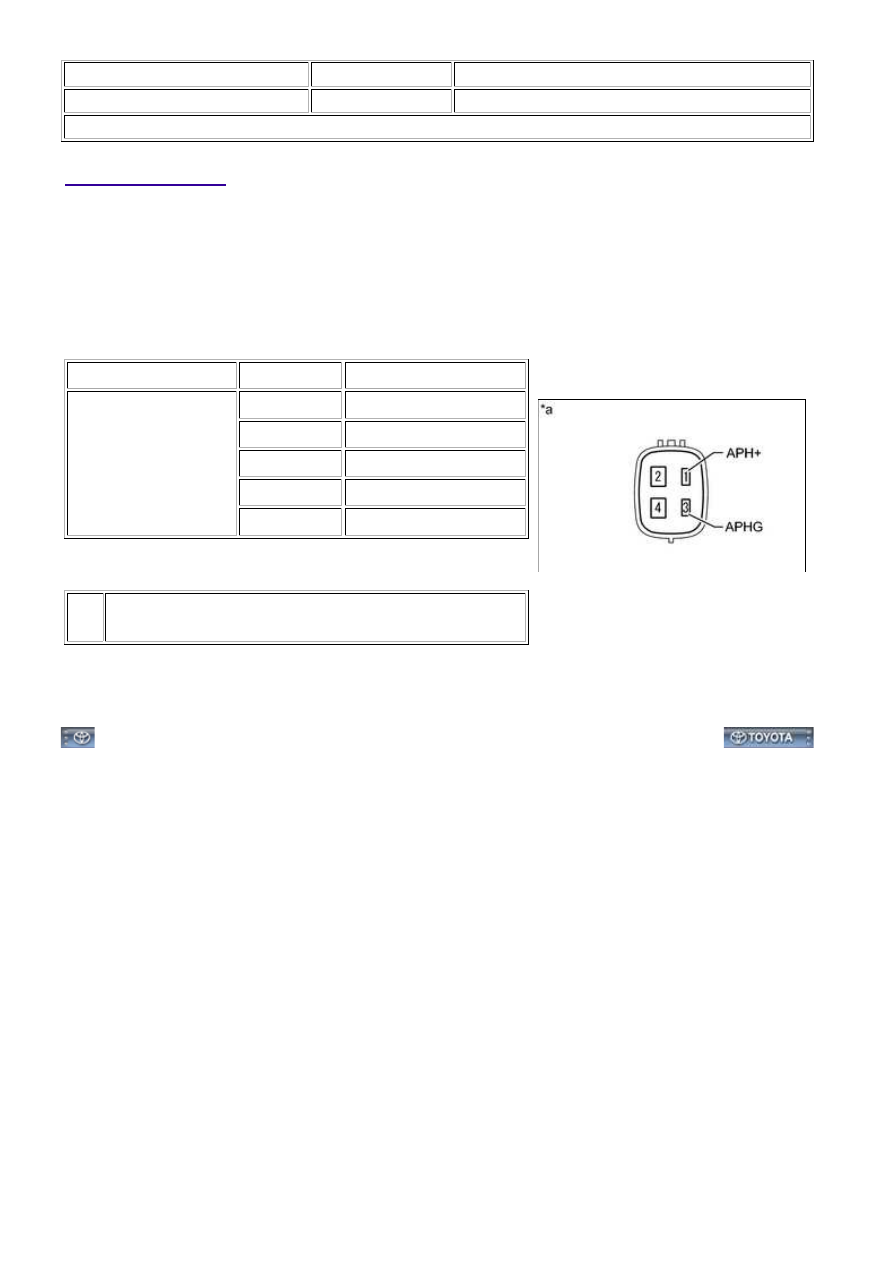

INSPECTION

1. INSPECT AIR PUMP ASSEMBLY

(a) Check the heater resistance.

(1) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 (APH+) - 3 (APHG)

-20°C (-4°F)

4.4 to 20.0 Ω

-10°C (14°F)

3.9 to 18.0 Ω

0°C (32°F)

3.5 to 16.0 Ω

10°C (50°F)

3.2 to 15.0 Ω

20°C (68°F)

3.0 to 14.0 Ω

Text in Illustration

*a

Component without harness connected

(Air pump)

If the result is not as specified, replace the air pump

assembly.

3UR-FE EMISSION CONTROL: AIR PUMP: INSPECTION; 2015 MY...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030YB01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE EMISSION CONTROL: AIR PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

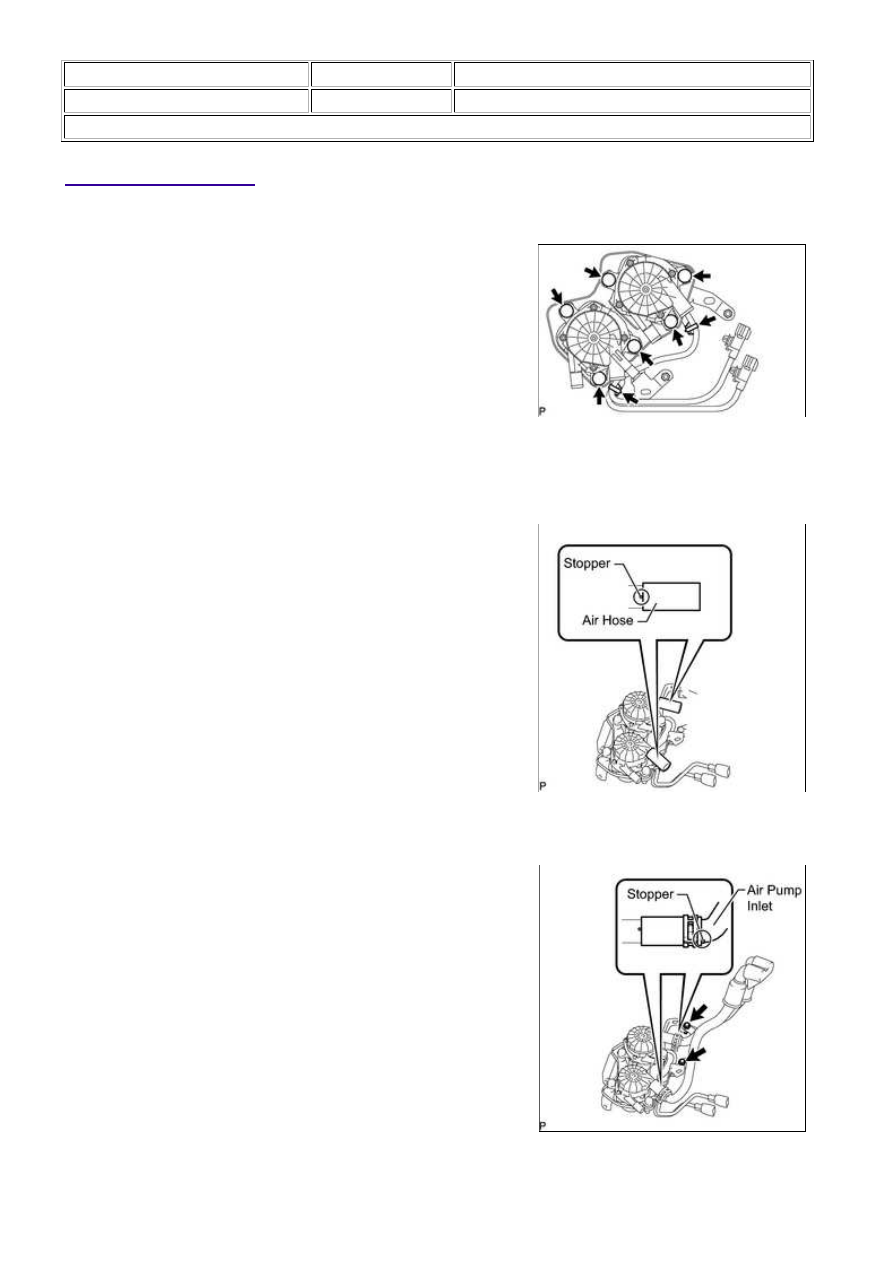

INSTALLATION

1. INSTALL AIR PUMP ASSEMBLY

(a) Connect the 6 air pump insulators to the 2 air pump

assemblies and install the 2 air pump assemblies to the

bracket.

(b) Attach the 2 wire harness clamps to the bracket.

2. INSTALL NO. 1 AIR INJECTION SYSTEM HOSE

(a) Install the 2 No. 1 air injection system hoses to the air pump.

HINT:

Insert the hoses until the hose ends are aligned with the

stoppers.

3. INSTALL AIR PUMP INLET

(a) Connect the air pump inlet to the No. 1 air injection system

hoses to install it, and then slide the 2 clips onto the hoses.

HINT:

Insert the inlet until the inlet stoppers are aligned with the

hose ends.

(b) Install the 2 bolts.

3UR-FE EMISSION CONTROL: AIR PUMP: INSTALLATION; 2015...

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

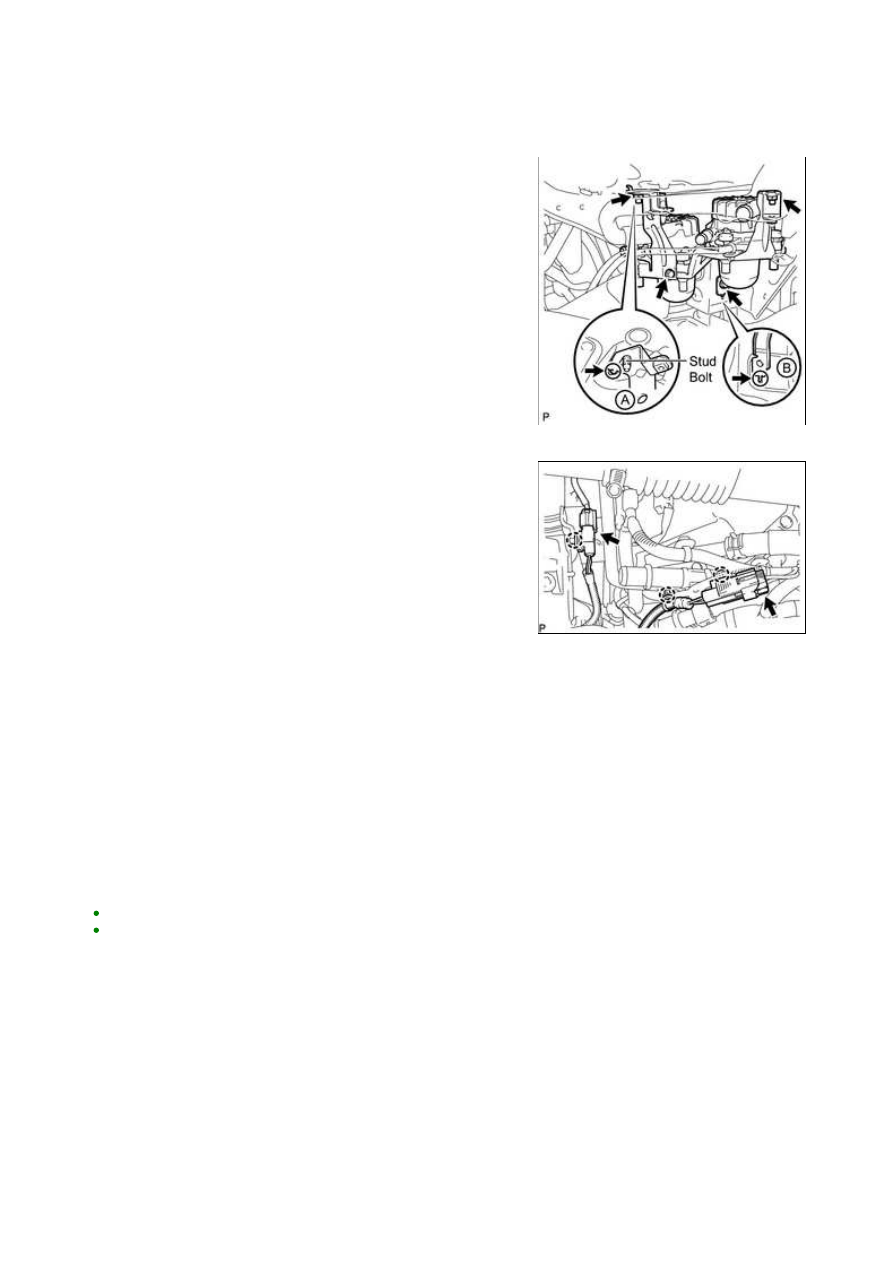

4. INSTALL AIR PUMP ASSEMBLY WITH BRACKET

(a) Install the air pump to the vehicle.

(1) Insert the bracket tab into the slot and insert the stud bolt

into the bracket hole as shown in illustration A. Then slide

the bracket.

(2) Insert the bracket tab into the slot shown in illustration B.

(3) Install the 2 bolts and 2 nuts.

Torque:

for bolt -

18 N·m {184 kgf·cm, 13ft·lbf}

for nut -

12 N·m {122 kgf·cm, 9ft·lbf}

(b) Connect the 2 air pump connectors and attach the 3 wire

harness claws.

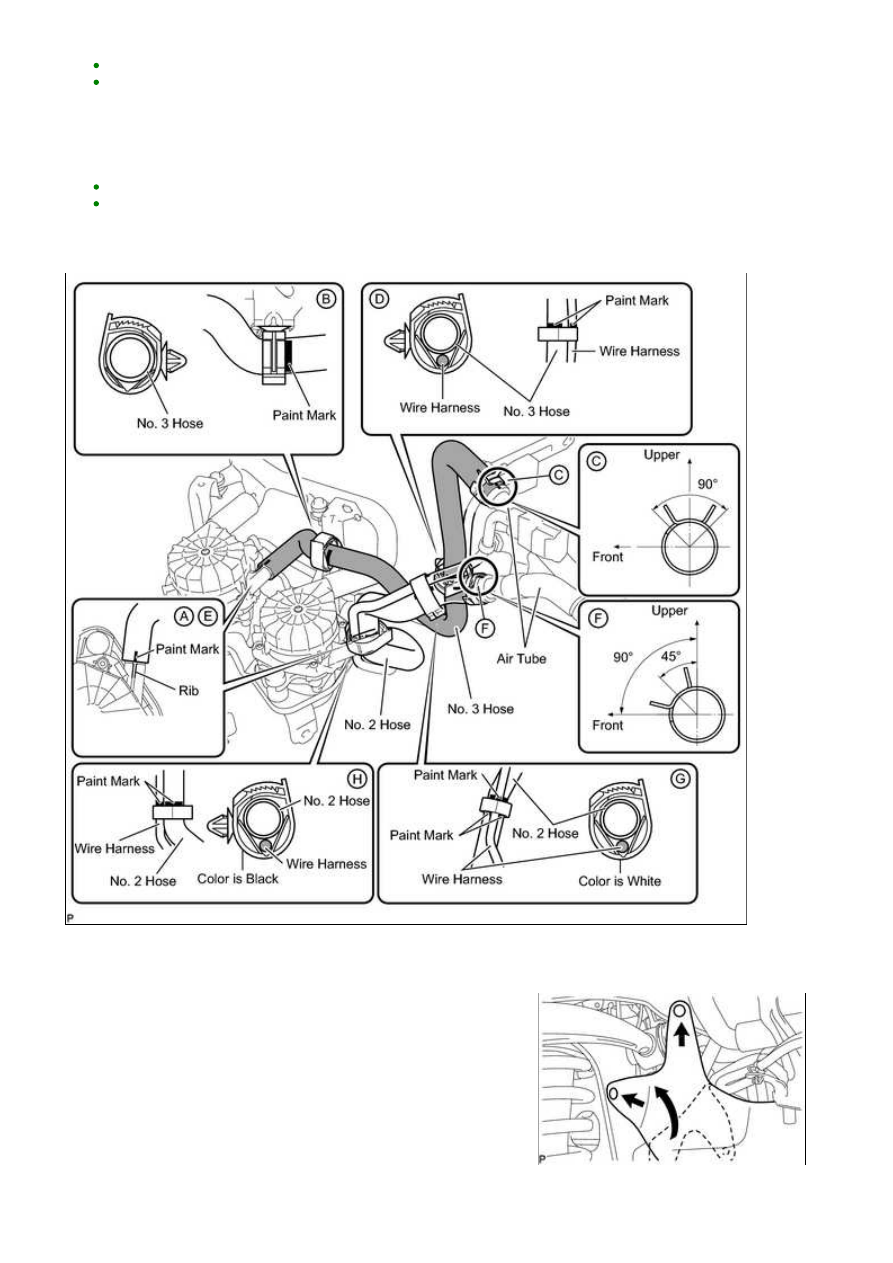

5. INSTALL NO. 3 AIR INJECTION SYSTEM HOSE

(a) Connect the No. 3 hose so that its paint mark aligns with the air pump's rib as shown in the illustration

below labeled A.

(b) Connect the clamp to the No. 3 hose shown in the illustration below labeled B. Then insert the clamp's

clip into the body hole.

HINT:

HINT:

insert the clamp's clip into the body hole.

HINT:

(a) Connect the No. 2 hose so that its paint mark aligns with the air pump's rib as shown in the illustration

below labeled E.

(b) Connect the No. 2 hose to the air tube shown in the illustration below labeled F.

HINT:

3UR-FE EMISSION CONTROL: AIR PUMP: INSTALLATION; 2015...

labeled G.

HINT:

labeled H. Then insert the clamp's clip into the body hole.

7. CONNECT FRONT FENDER APRON SEAL RH

(a) Connect the fender apron seal with the 2 clips.
