Toyota Tundra (2015 year). Manual - part 182

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

D35-2 (RB) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

HINT:

*: Replace park/neutral position switch assembly procedure

for A760E:

for A760F:

for AB60E:

for AB60F:

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE PARK/NEUTRAL POSITION SWITCH

ASSEMBLY*

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000001YQ80DFX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (for Radio and Display Type): Image from

Camera for Rear View Monitor is Abnormal; 2015 MY Tundra [08/2014 -        ]

Image from Camera for Rear View Monitor is Abnormal

DESCRIPTION

This is the display signal circuit between the radio and display receiver assembly and the television camera

assembly.

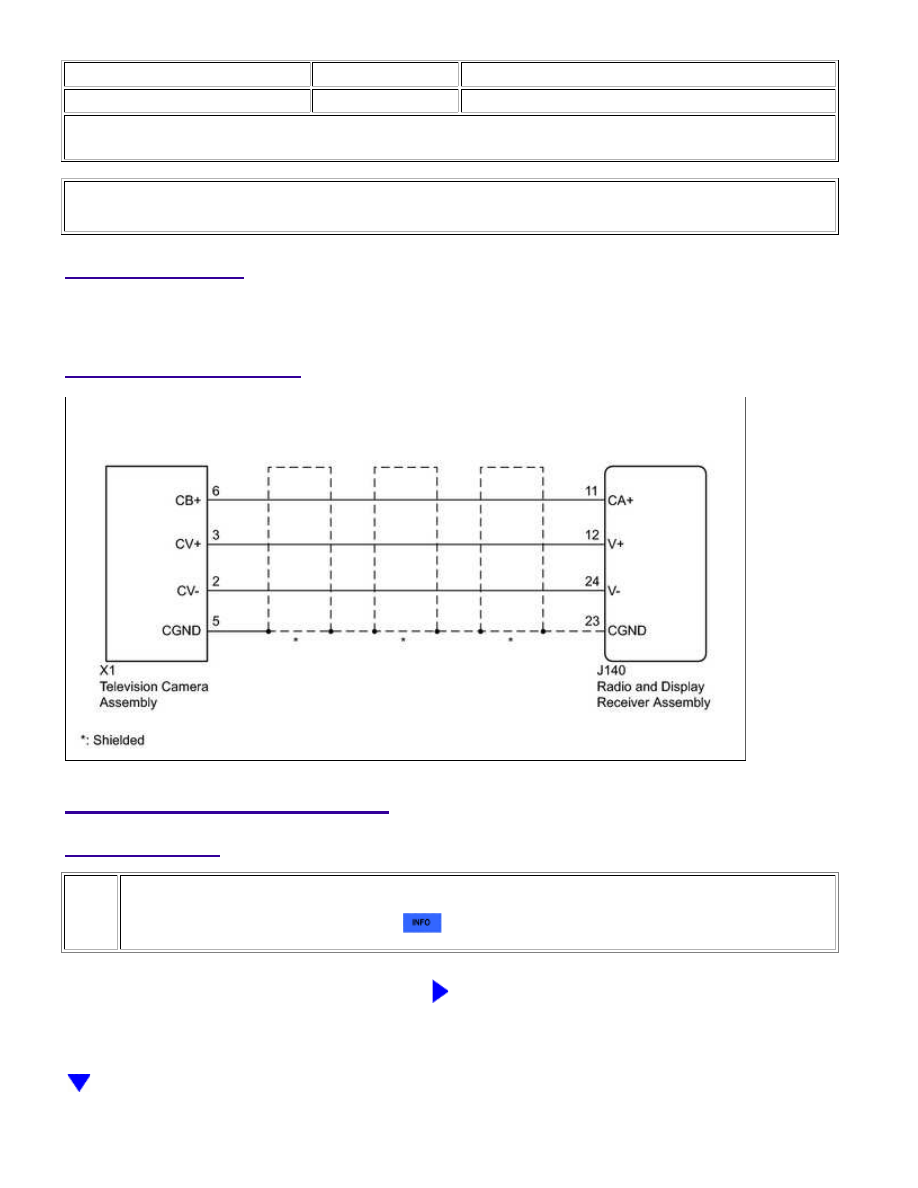

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (RADIO AND DISPLAY RECEIVER ASSEMBLY -

TELEVISION CAMERA ASSEMBLY)

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

A

A

2.

CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

3.

CHECK RADIO AND DISPLAY RECEIVER ASSEMBLY

B

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

C

REPLACE RADIO AND DISPLAY RECEIVER ASSEMBLY

4.

CHECK TELEVISION CAMERA ASSEMBLY

NG

REPLACE TELEVISION CAMERA ASSEMBLY

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

PARK ASSIST / MONITORING: REAR VIEW MONITOR SYSTEM (f...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZOP009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: TELEVISION CAMERA: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

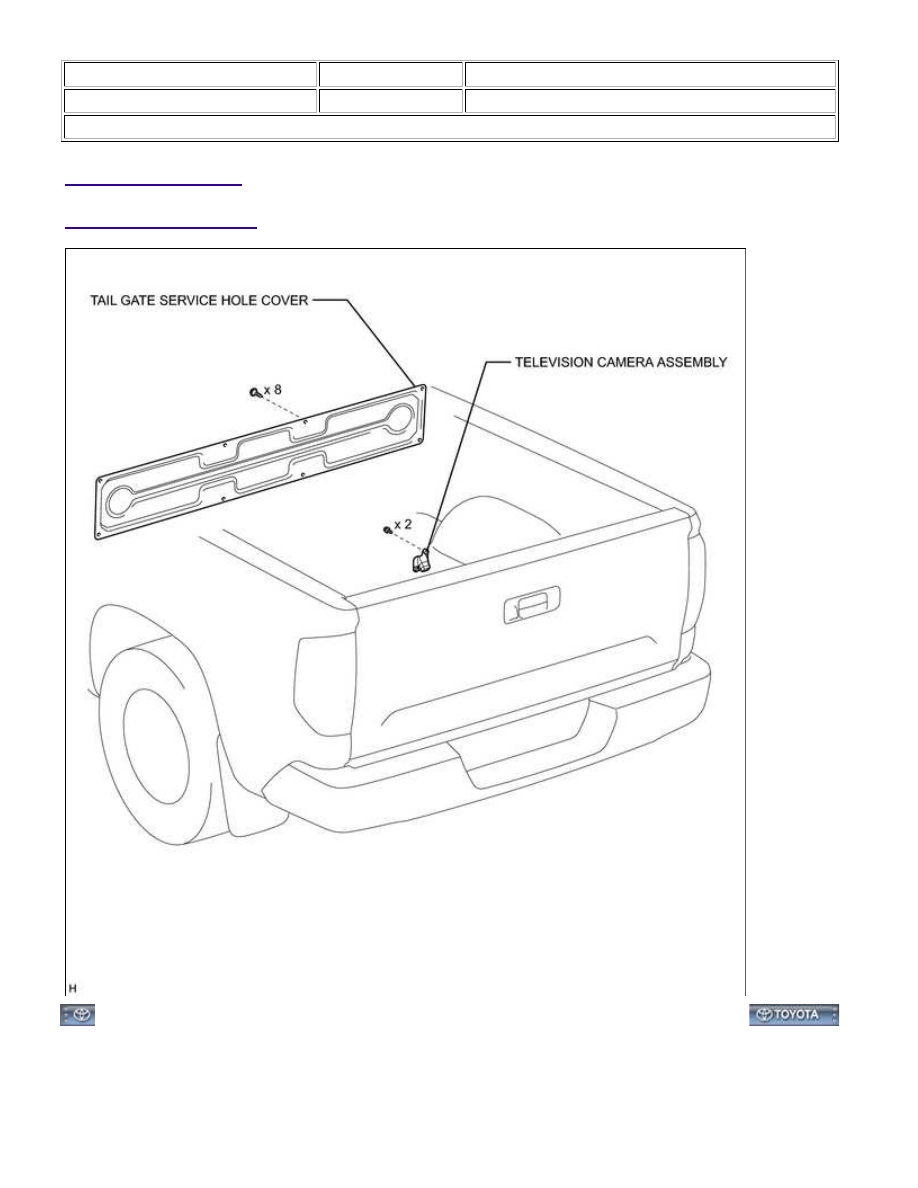

ILLUSTRATION

PARK ASSIST / MONITORING: TELEVISION CAMERA: COMPO...
