Toyota Tundra (2015 year). Manual - part 183

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZOQ009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: TELEVISION CAMERA: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

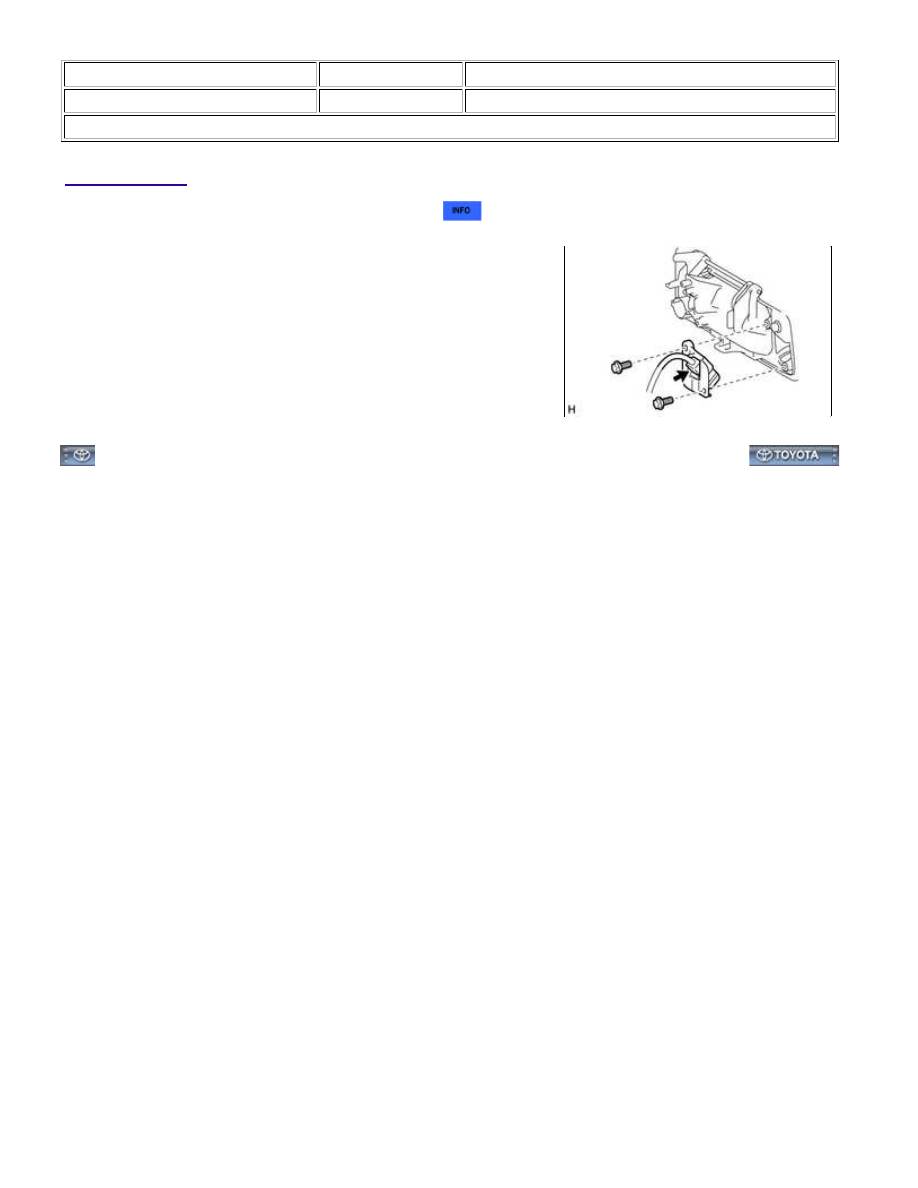

1. REMOVE TAIL GATE SERVICE HOLE COVER

2. REMOVE TELEVISION CAMERA ASSEMBLY

(a) Disconnect the television camera connector.

(b) Remove the 2 bolts and television camera assembly.

PARK ASSIST / MONITORING: TELEVISION CAMERA: REMOVA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZOO009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: TELEVISION CAMERA: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL TELEVISION CAMERA ASSEMBLY

(a) Install the television camera assembly with the 2 bolts.

(b) Connect the television camera connector.

2. INSTALL TAIL GATE SERVICE HOLE COVER

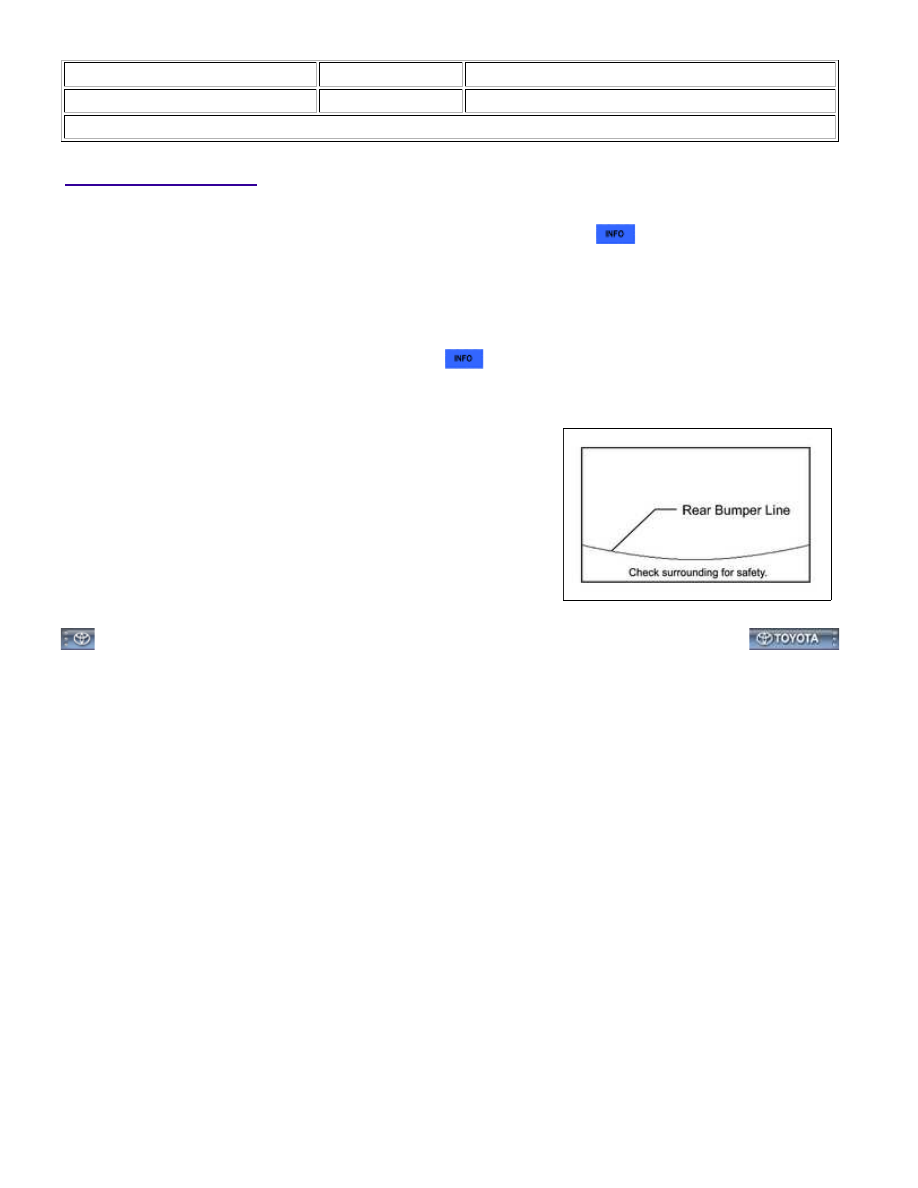

3. CHECK TELEVISION CAMERA ASSEMBLY ANGLE

(a) Move the shift lever to R and check that the rear view image in

the display has no lines or distortion and has good color.

PARK ASSIST / MONITORING: TELEVISION CAMERA: INSTALL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000029H801RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

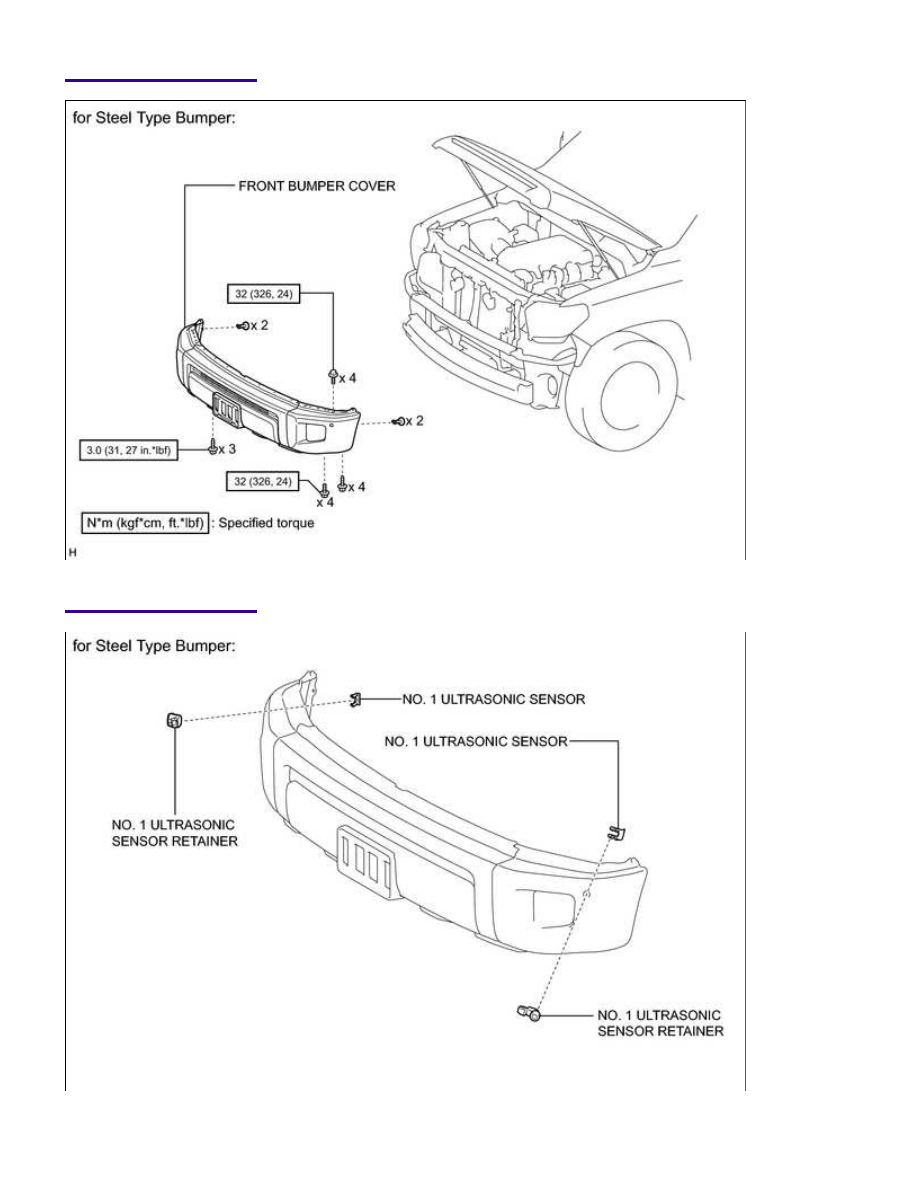

Title: PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front Side): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

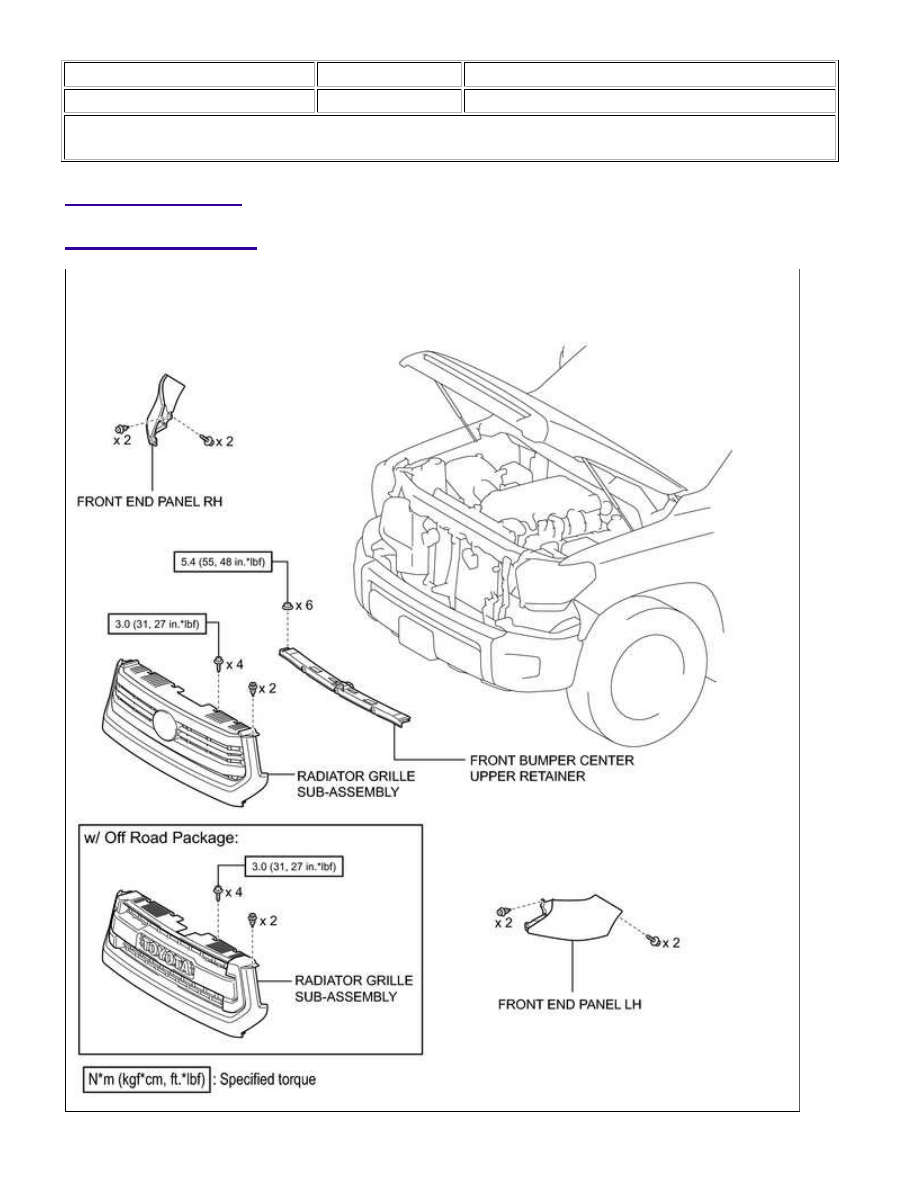

COMPONENTS

ILLUSTRATION

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front S...

ILLUSTRATION

ILLUSTRATION

PARK ASSIST / MONITORING: ULTRASONIC SENSOR (for Front S...
