Toyota Tundra (2015 year). Manual - part 1764

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Z82023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL SENDER GAUGE ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

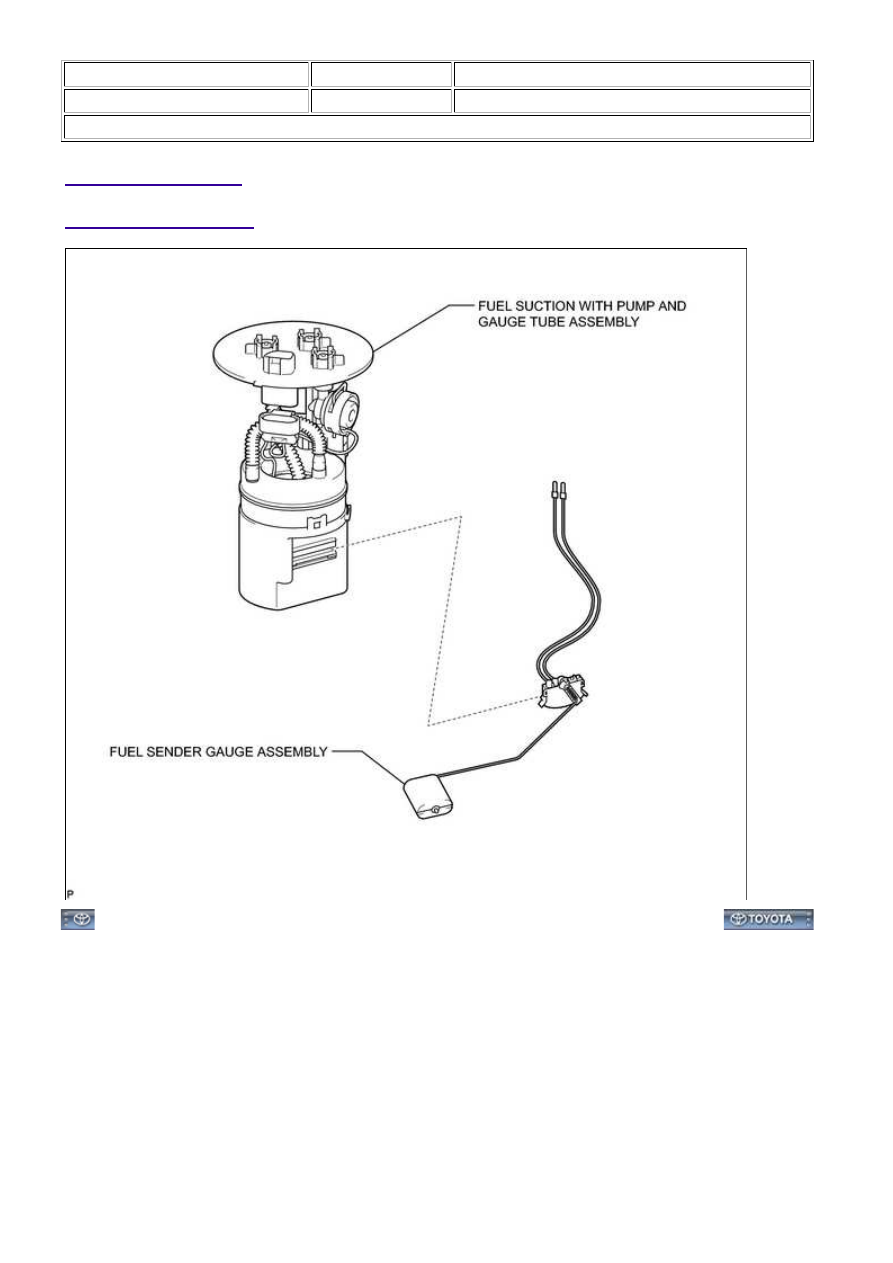

COMPONENTS

ILLUSTRATION

3UR-FBE FUEL: FUEL SENDER GAUGE ASSEMBLY: COMPONEN...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Z83024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL SENDER GAUGE ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

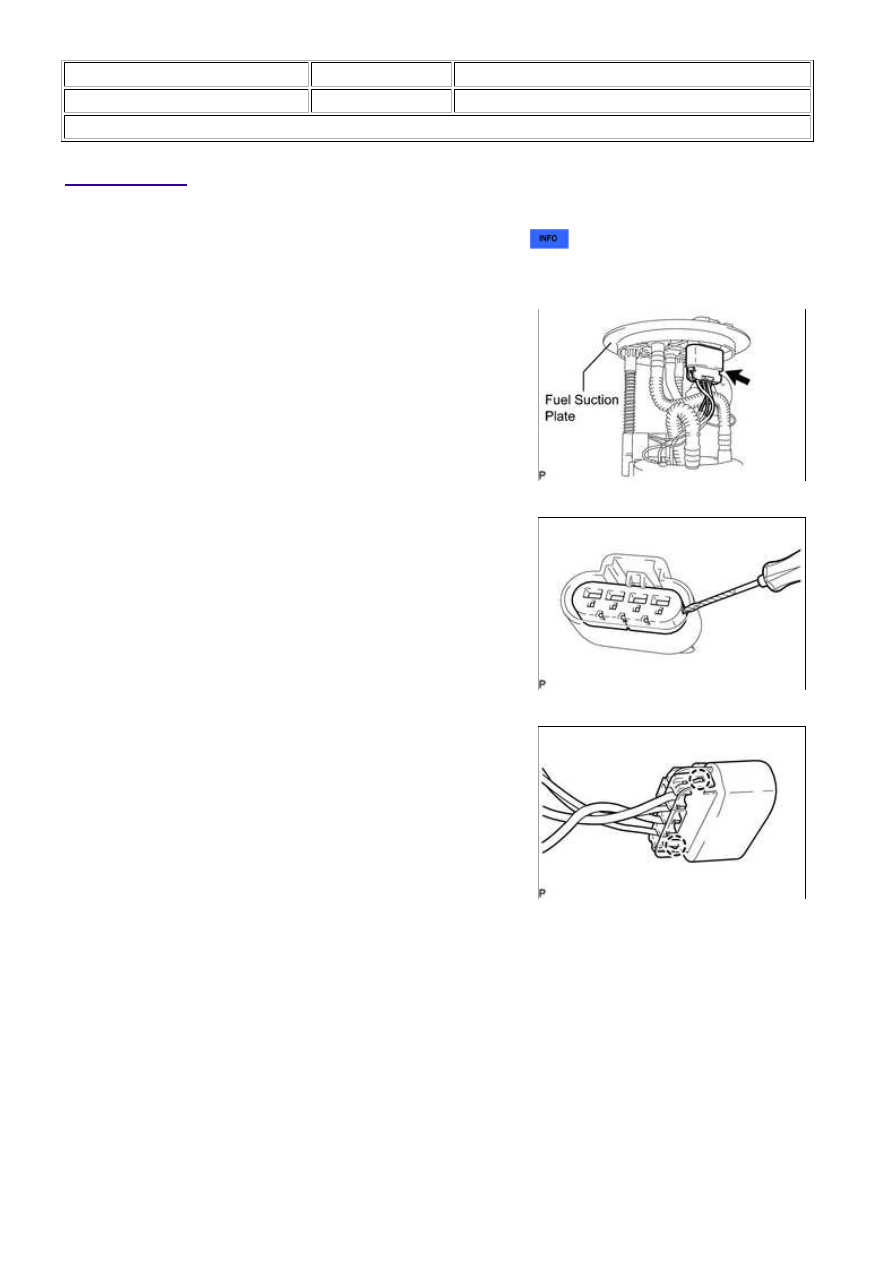

REMOVAL

1. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

(a) Remove the fuel suction with pump and gauge tube assembly



.

2. REMOVE FUEL SENDER GAUGE ASSEMBLY

(a) Disconnect the connector from the fuel suction plate.

(b) Using a screwdriver, remove the cap from the connector.

HINT:

Tape the screwdriver tip before use.

(c) Detach the 2 claws and remove the cover from the

connector.

3UR-FBE FUEL: FUEL SENDER GAUGE ASSEMBLY: REMOVAL; ...

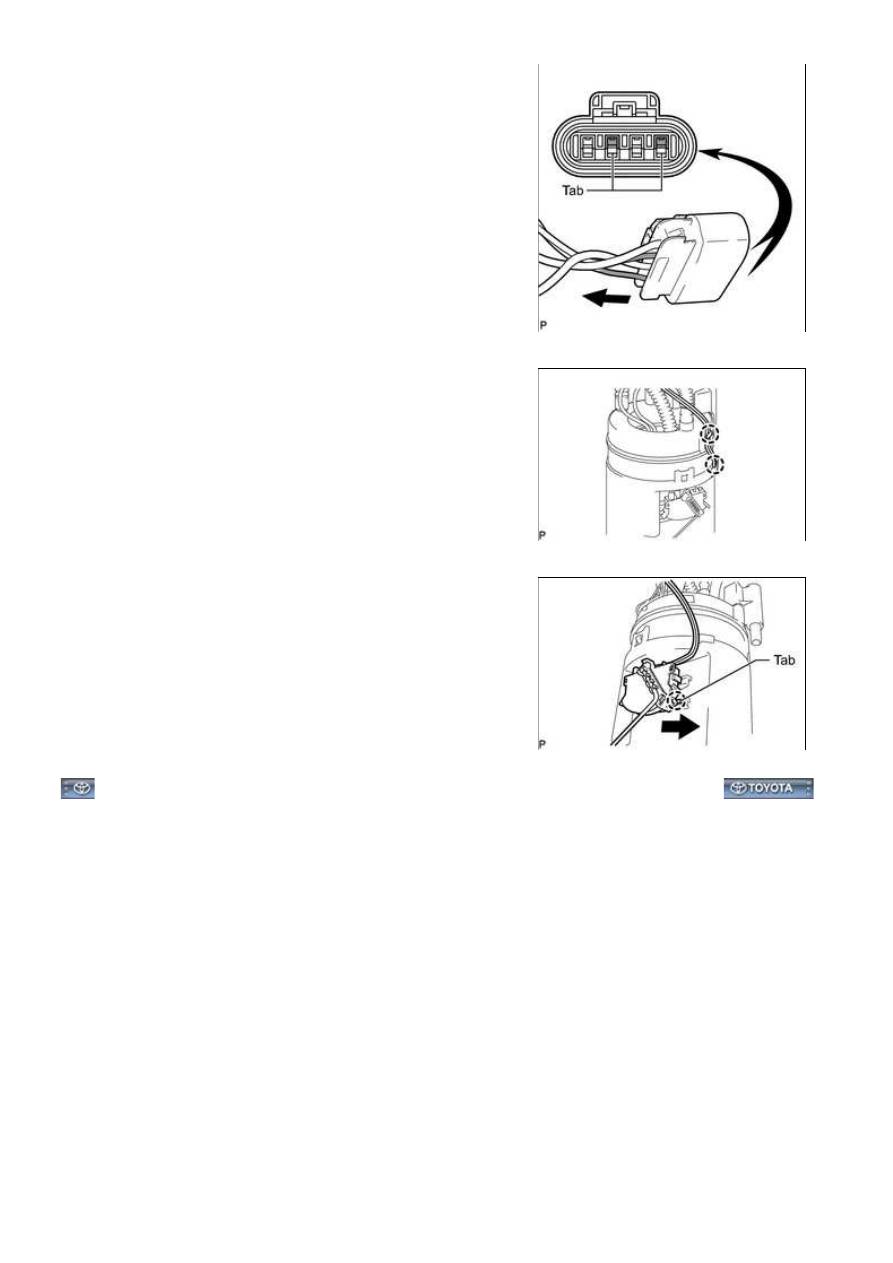

(e) Detach the 2 claws and disconnect the wire harness.

3UR-FBE FUEL: FUEL SENDER GAUGE ASSEMBLY: REMOVAL; ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Z81023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL SENDER GAUGE ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -        ]

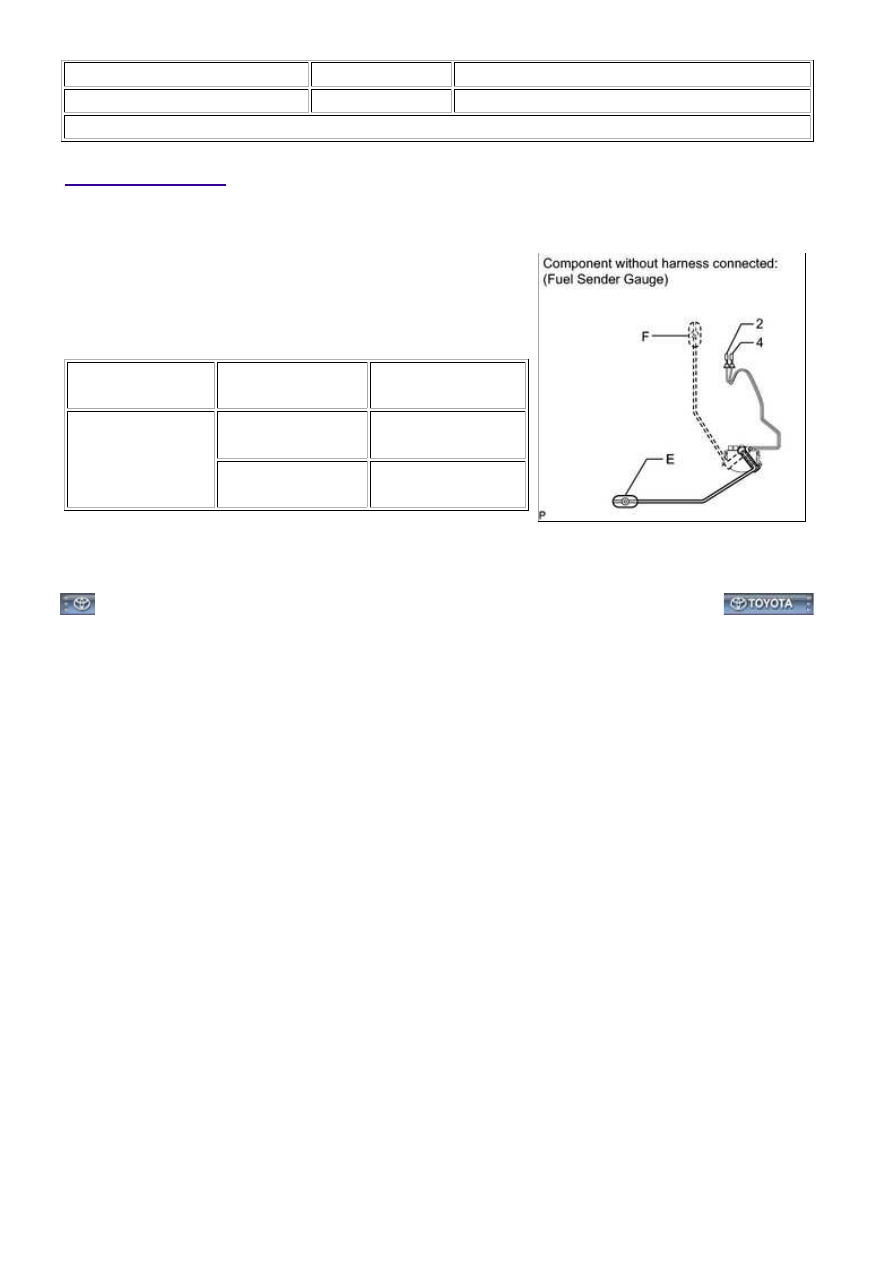

INSPECTION

1. INSPECT FUEL SENDER GAUGE ASSEMBLY

(a) Check that the float moves smoothly between F and E.

(b) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

2 - 4

Float level is F

(upper)

111 to 119 Ω

Float level is E

(lower)

506 to 514 Ω

If the result is not as specified, replace the fuel sender gauge

assembly.

3UR-FBE FUEL: FUEL SENDER GAUGE ASSEMBLY: INSPECTION...
