Toyota Tundra (2015 year). Manual - part 1762

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000028S602AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

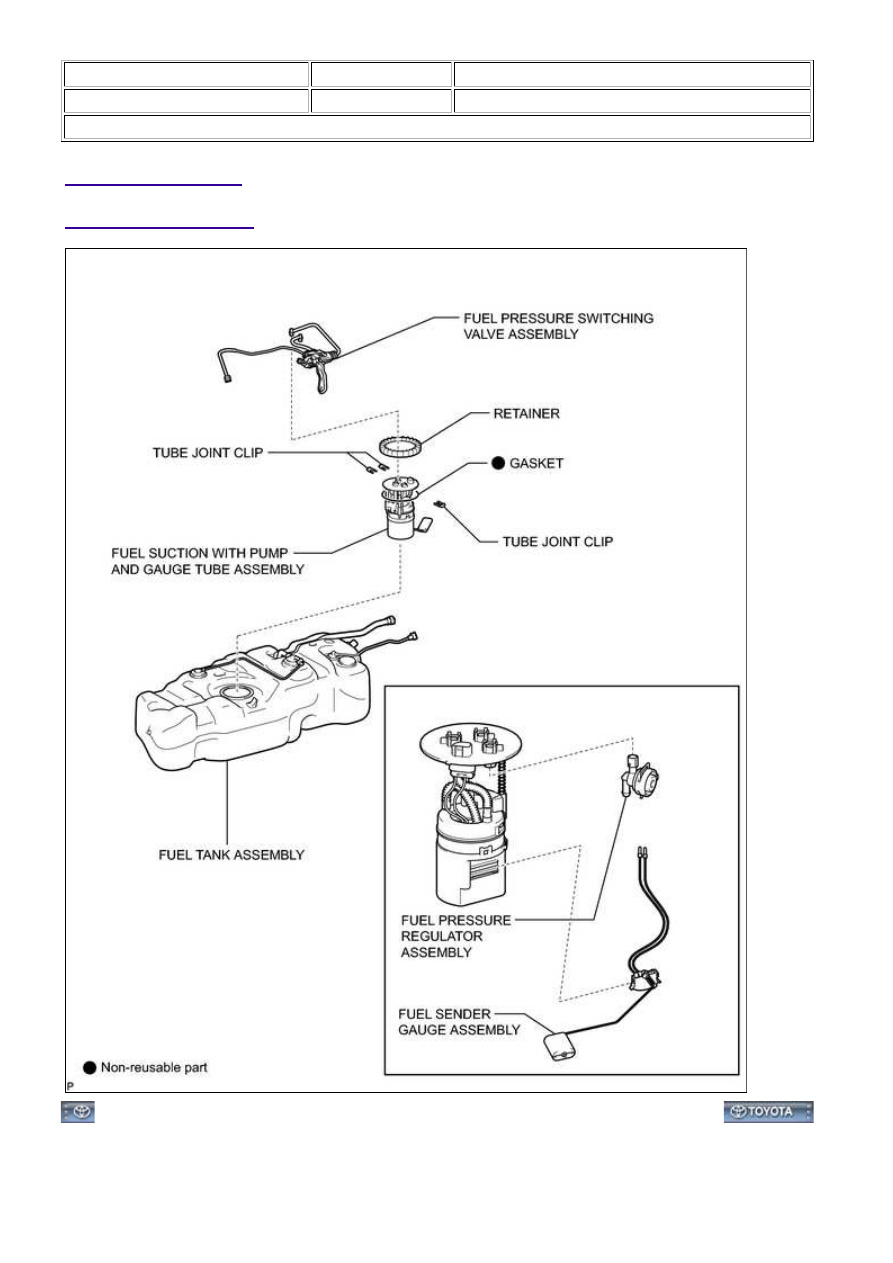

Title: 3UR-FBE FUEL: FUEL PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

3UR-FBE FUEL: FUEL PUMP: COMPONENTS; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLL061X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

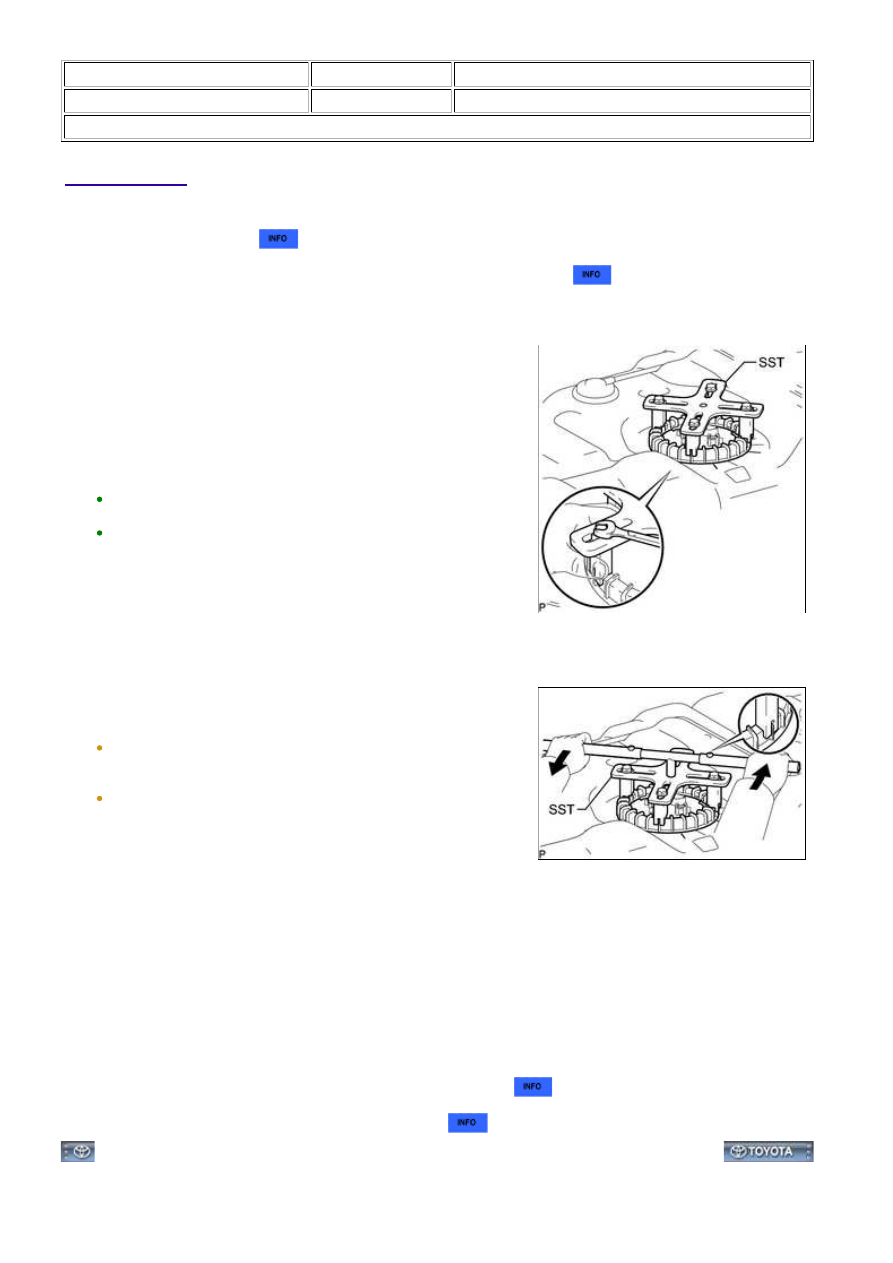

Title: 3UR-FBE FUEL: FUEL PUMP: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FUEL TANK ASSEMBLY

(a) Remove the fuel tank



.

2. REMOVE FUEL PRESSURE SWITCHING VALVE ASSEMBLY

3. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

(a) Set SST on the retainer.

SST: 09808-14030

HINT:

SST: 09808-14030

NOTICE:

(d) Remove the fuel suction with pump and gauge tube assembly from the fuel tank.

NOTICE:

4. REMOVE FUEL PRESSURE REGULATOR ASSEMBLY

5. REMOVE FUEL SENDER GAUGE ASSEMBLY

3UR-FBE FUEL: FUEL PUMP: REMOVAL; 2015 MY Tundra [08/2014 ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000028S5030X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

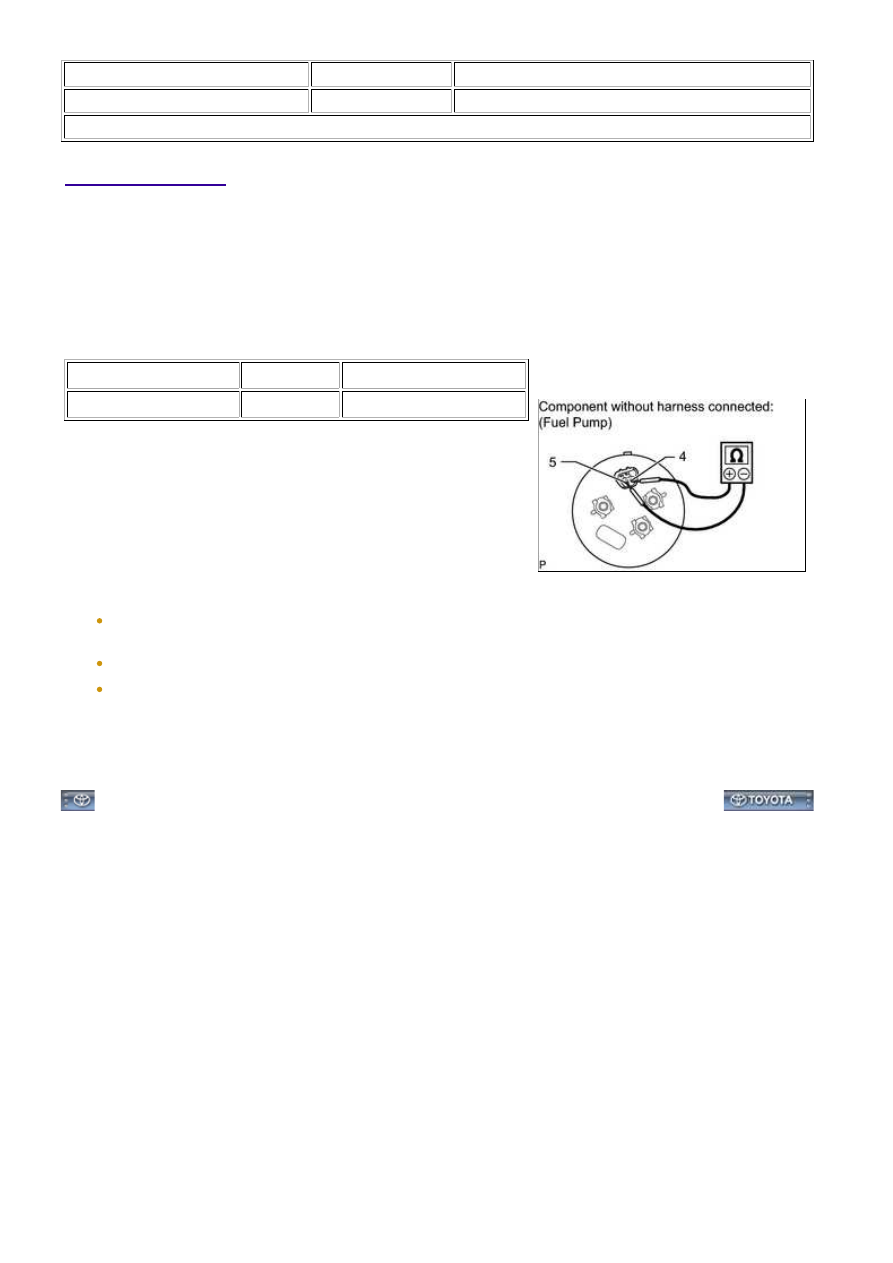

Title: 3UR-FBE FUEL: FUEL PUMP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT FUEL PUMP

table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 - 5

20°C (68°F)

0.2 to 3.0 Ω

If the result is not as specified, replace the fuel suction

with pump and gauge tube assembly.

connector, and the negative (-) lead to terminal 5. Check

that the fuel pump operates.

NOTICE:

These tests must be performed within 10 seconds to prevent
the coil from burning out.

Keep the fuel pump as far away from the battery as possible.

Always turn the voltage on and off on the battery side, not
the fuel pump side.

If the result is not as specified, replace the fuel suction

with pump and gauge tube assembly.

3UR-FBE FUEL: FUEL PUMP: INSPECTION; 2015 MY Tundra [08/2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLI064X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

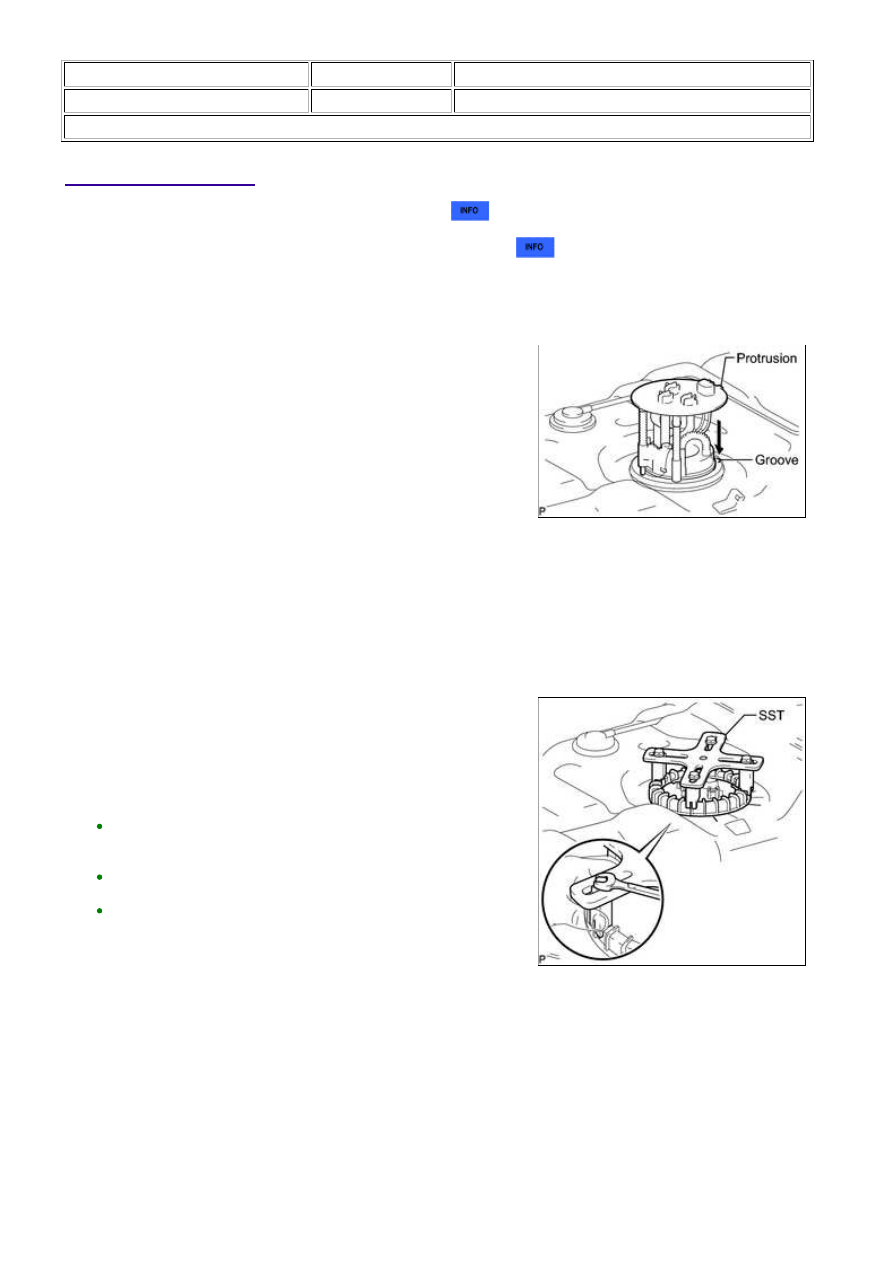

Title: 3UR-FBE FUEL: FUEL PUMP: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FUEL SENDER GAUGE ASSEMBLY

2. INSTALL FUEL PRESSURE REGULATOR ASSEMBLY

3. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

NOTICE:

tighten the retainer one complete turn by hand.

(e) Set SST on the retainer.

SST: 09808-14030

HINT:
