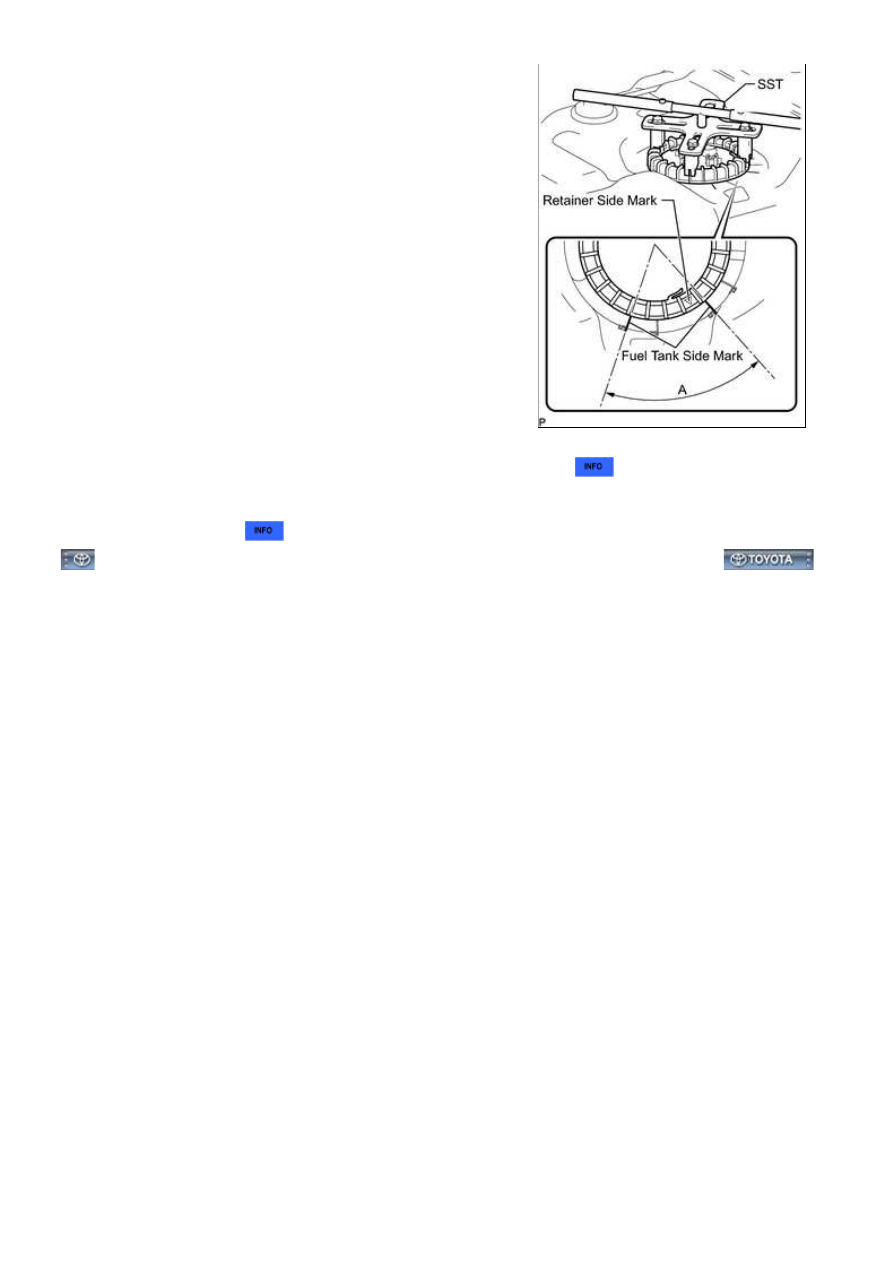

(f) Using SST, tighten the retainer until the mark on the retainer

is within range A on the fuel tank as shown in the illustration.

SST: 09808-14030

HINT:

5. INSTALL FUEL TANK ASSEMBLY

(a) Install the fuel tank



.

3UR-FBE FUEL: FUEL PUMP: INSTALLATION; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YPN028X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PUMP ECU: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

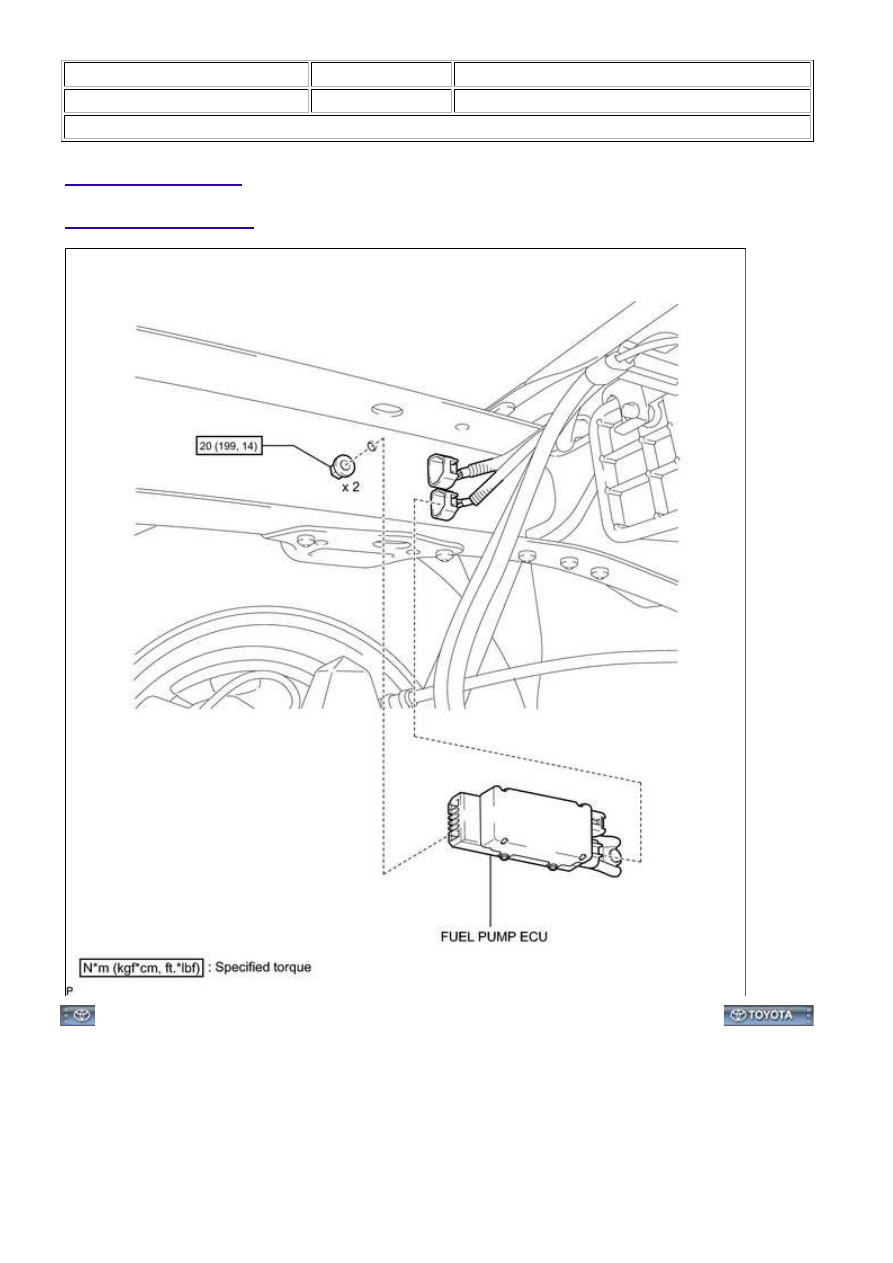

COMPONENTS

ILLUSTRATION

3UR-FBE FUEL: FUEL PUMP ECU: COMPONENTS; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YPO02JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PUMP ECU: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

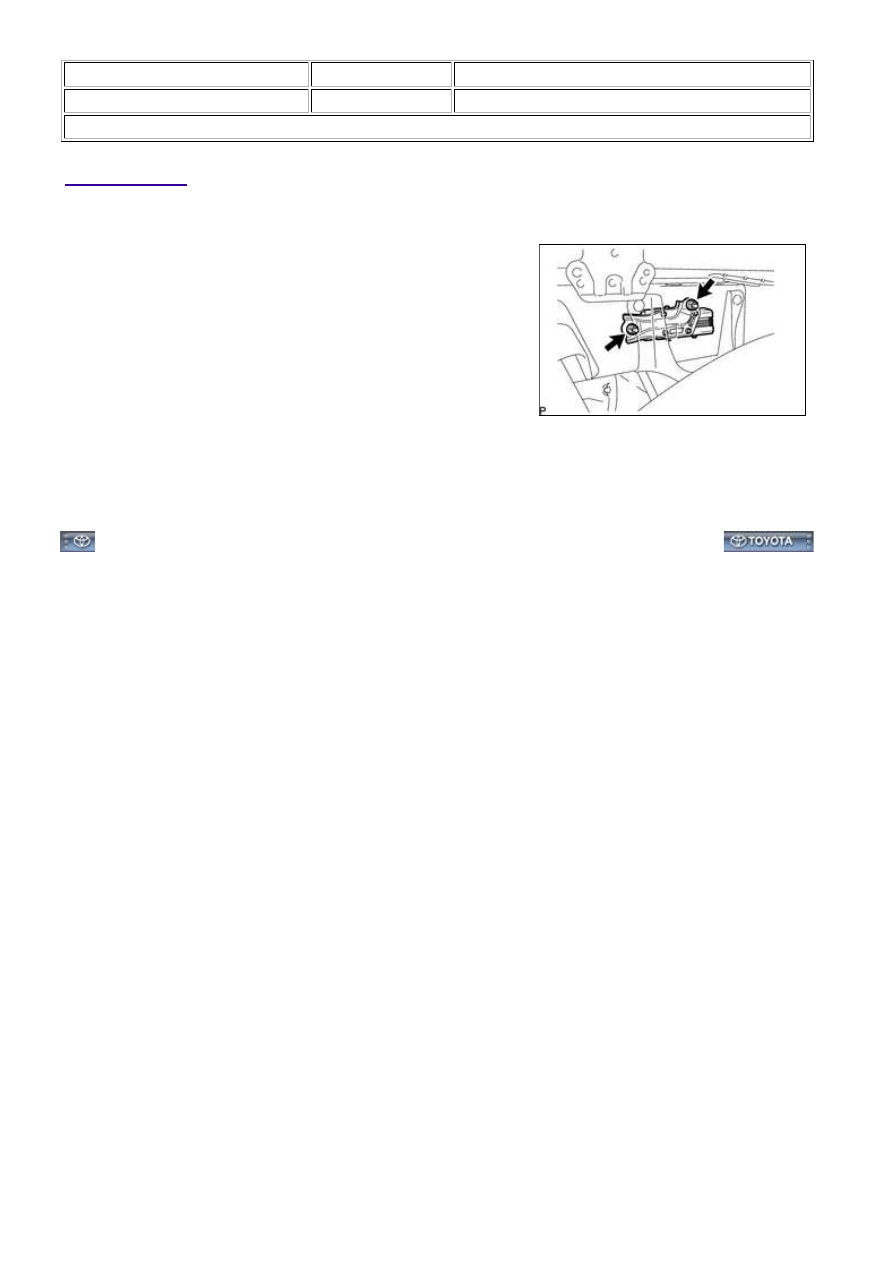

1. REMOVE FUEL PUMP ECU

(a) Disconnect the 2 fuel pump ECU connectors.

(b) Remove the 2 nuts and fuel pump ECU.

NOTICE:

Make sure the fuel pump ECU is not subjected to physical shocks such as being dropped, etc.

3UR-FBE FUEL: FUEL PUMP ECU: REMOVAL; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YPM02JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PUMP ECU: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

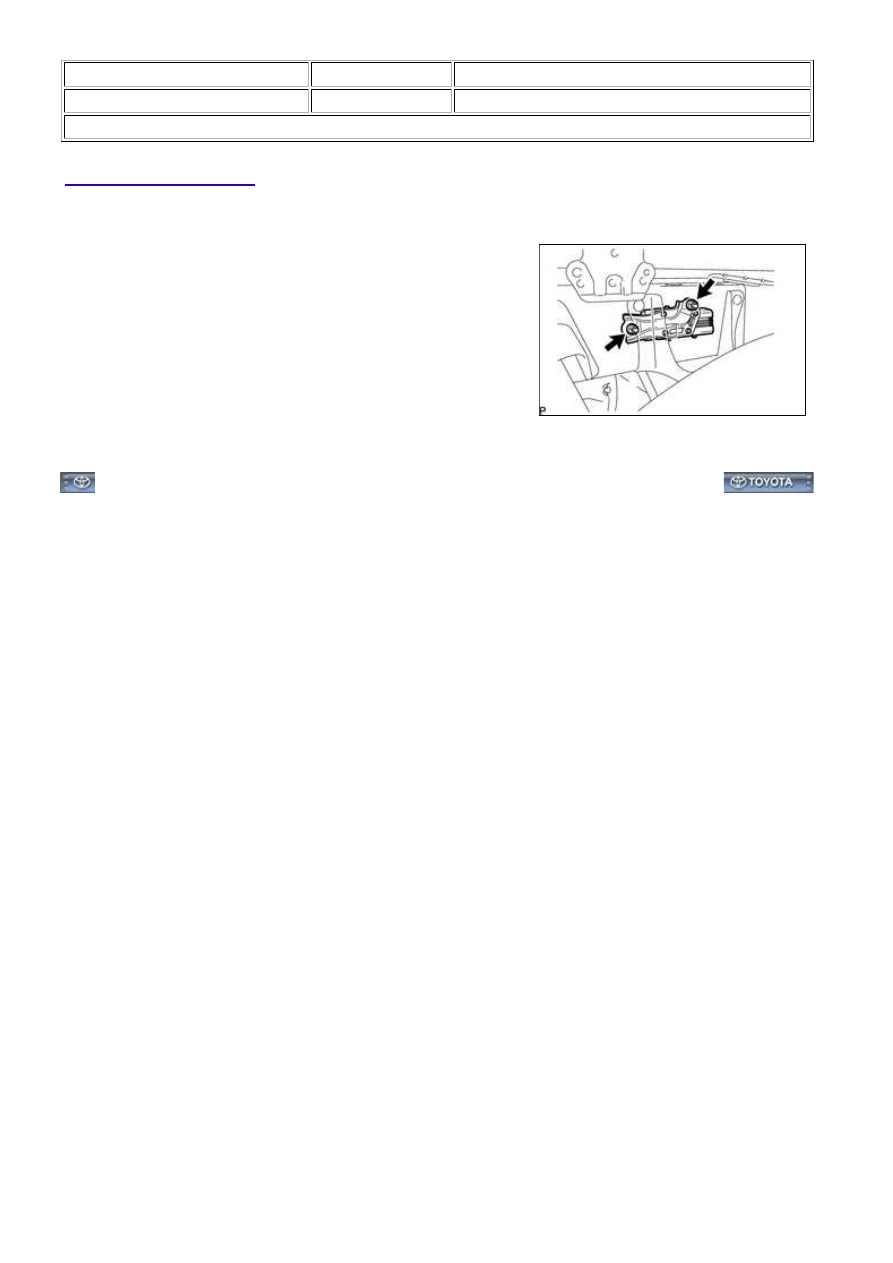

1. INSTALL FUEL PUMP ECU

(a) Install the fuel pump ECU with the 2 nuts.

Torque:

20 N·m {199 kgf·cm, 14ft·lbf}

NOTICE:

Do not use the fuel pump ECU if it has been subjected to

physical shocks such as being dropped, etc.

(b) Connect the 2 fuel pump ECU connectors.

3UR-FBE FUEL: FUEL PUMP ECU: INSTALLATION; 2015 MY Tundr...
