Toyota Tundra (2015 year). Manual - part 1750

25. INSTALL FRONT FENDER APRON SEAL RH

(a) Install the fender apron seal with the 6 clips.

26. INSTALL NO. 1 ENGINE UNDER COVER

27. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FBE EXHAUST: EXHAUST MANIFOLD: INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002HA600TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

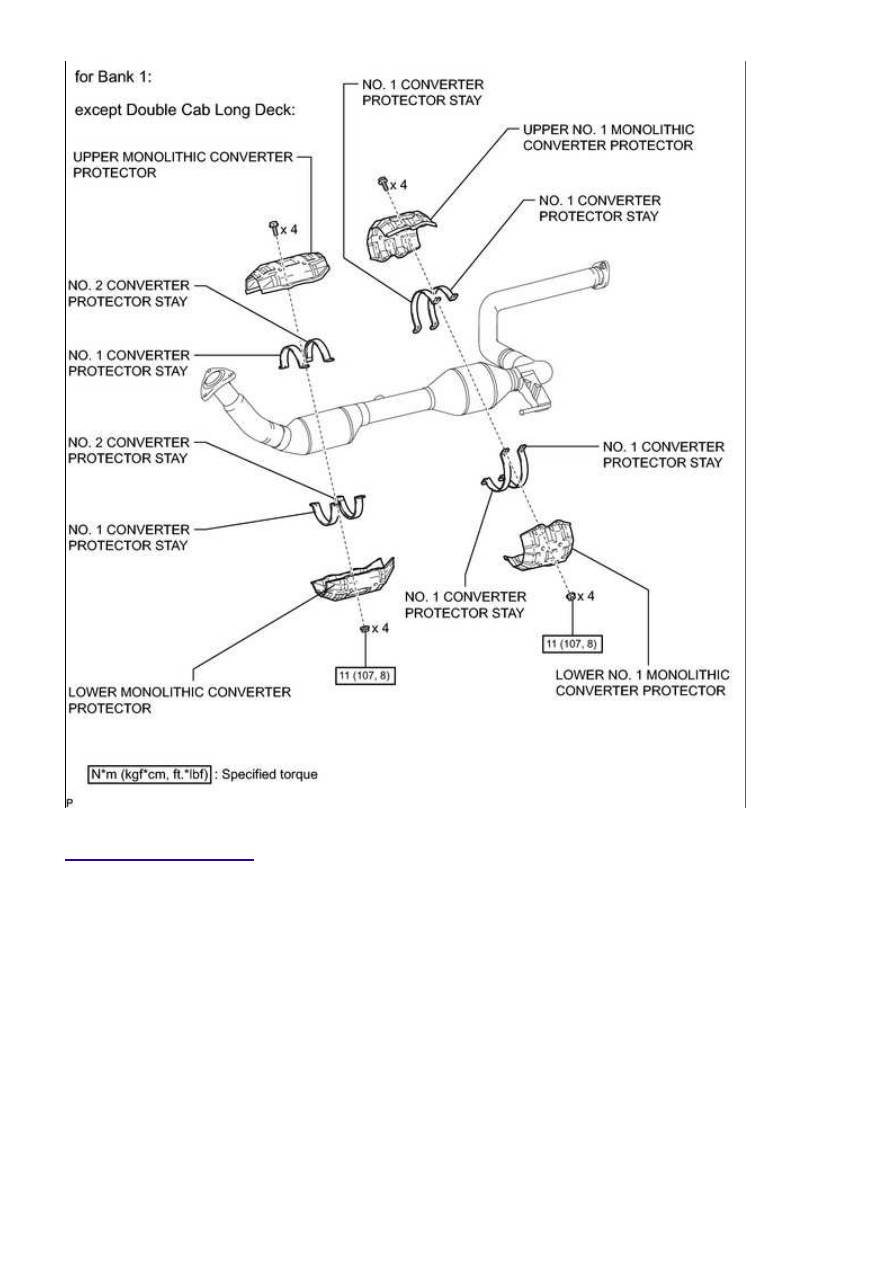

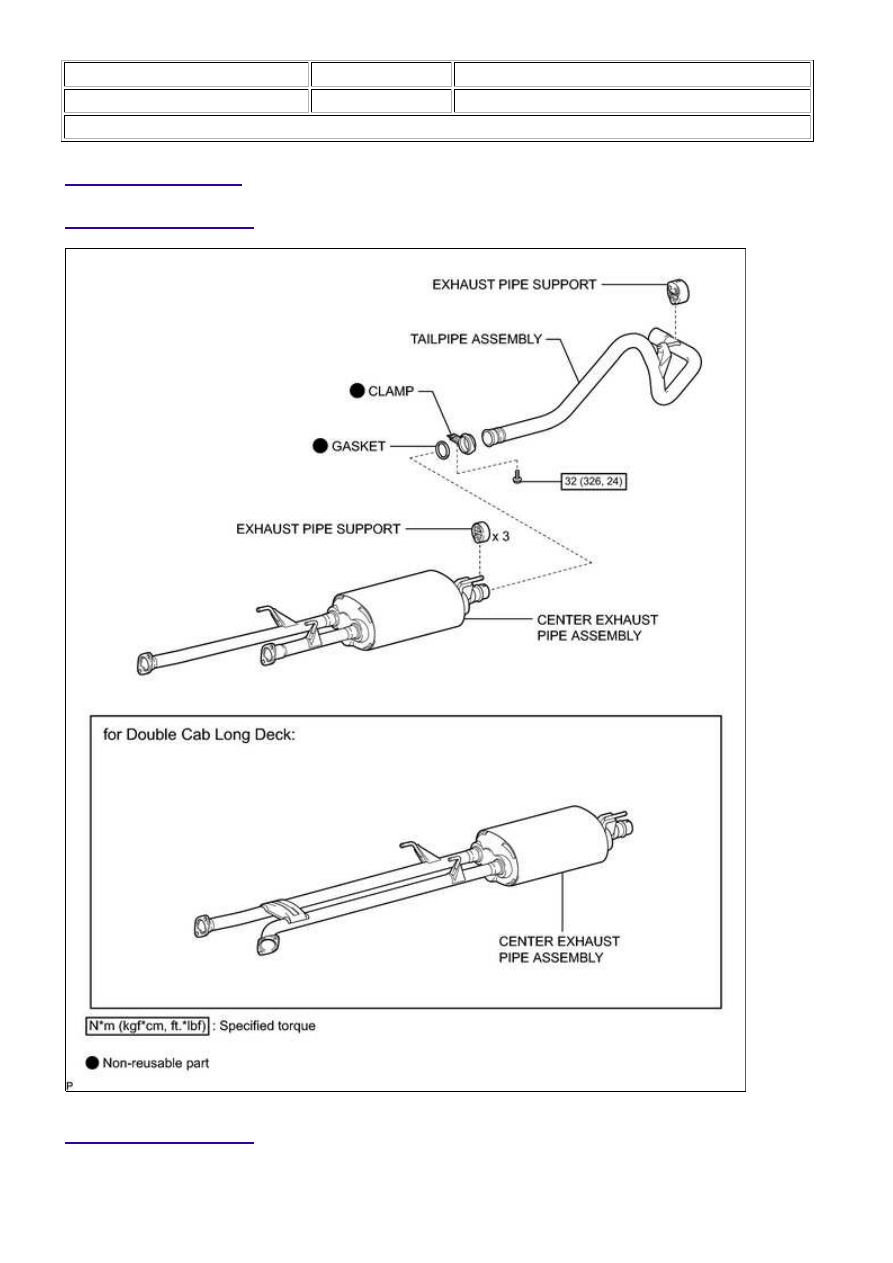

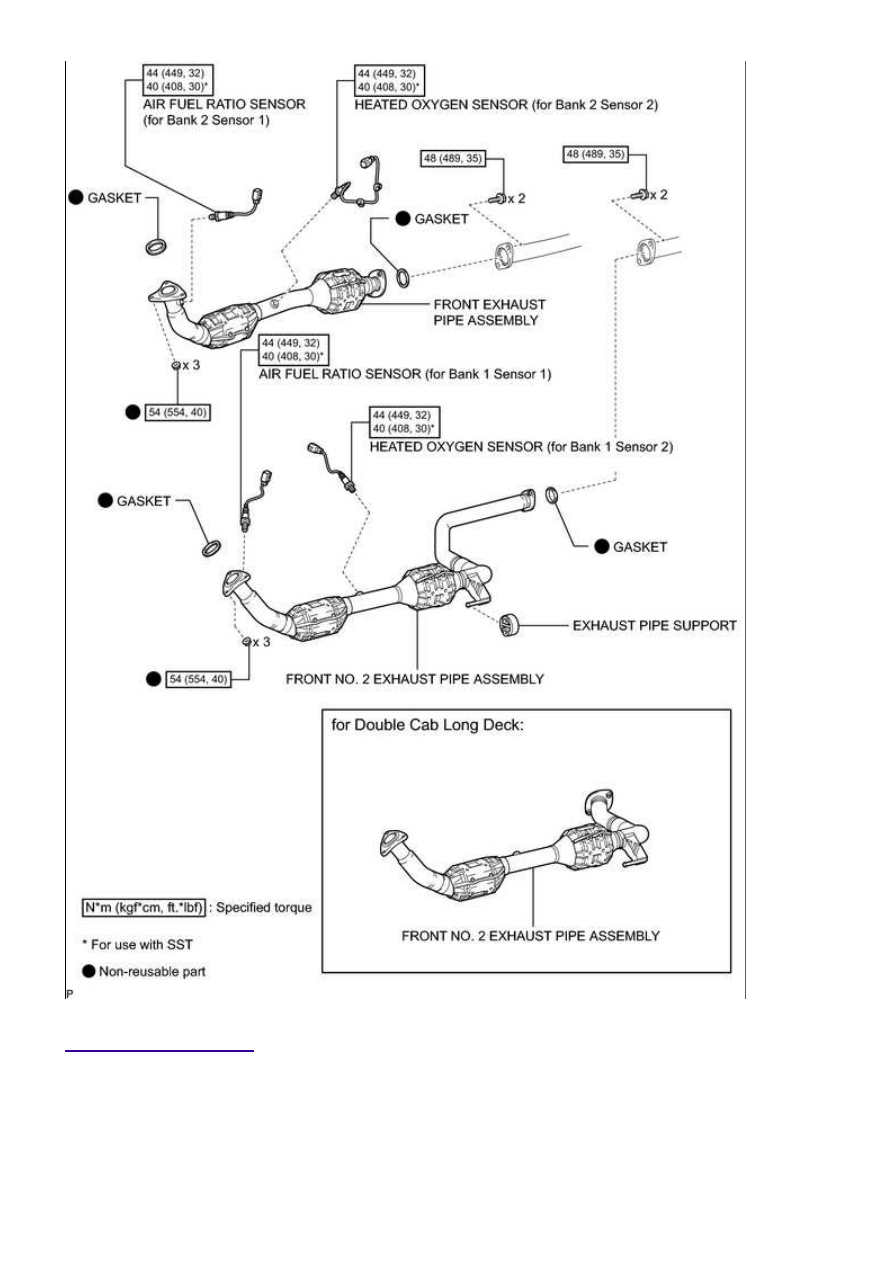

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY T...

ILLUSTRATION

3UR-FBE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY T...

ILLUSTRATION

3UR-FBE EXHAUST: EXHAUST PIPE: COMPONENTS; 2015 MY T...
