ILLUSTRATION

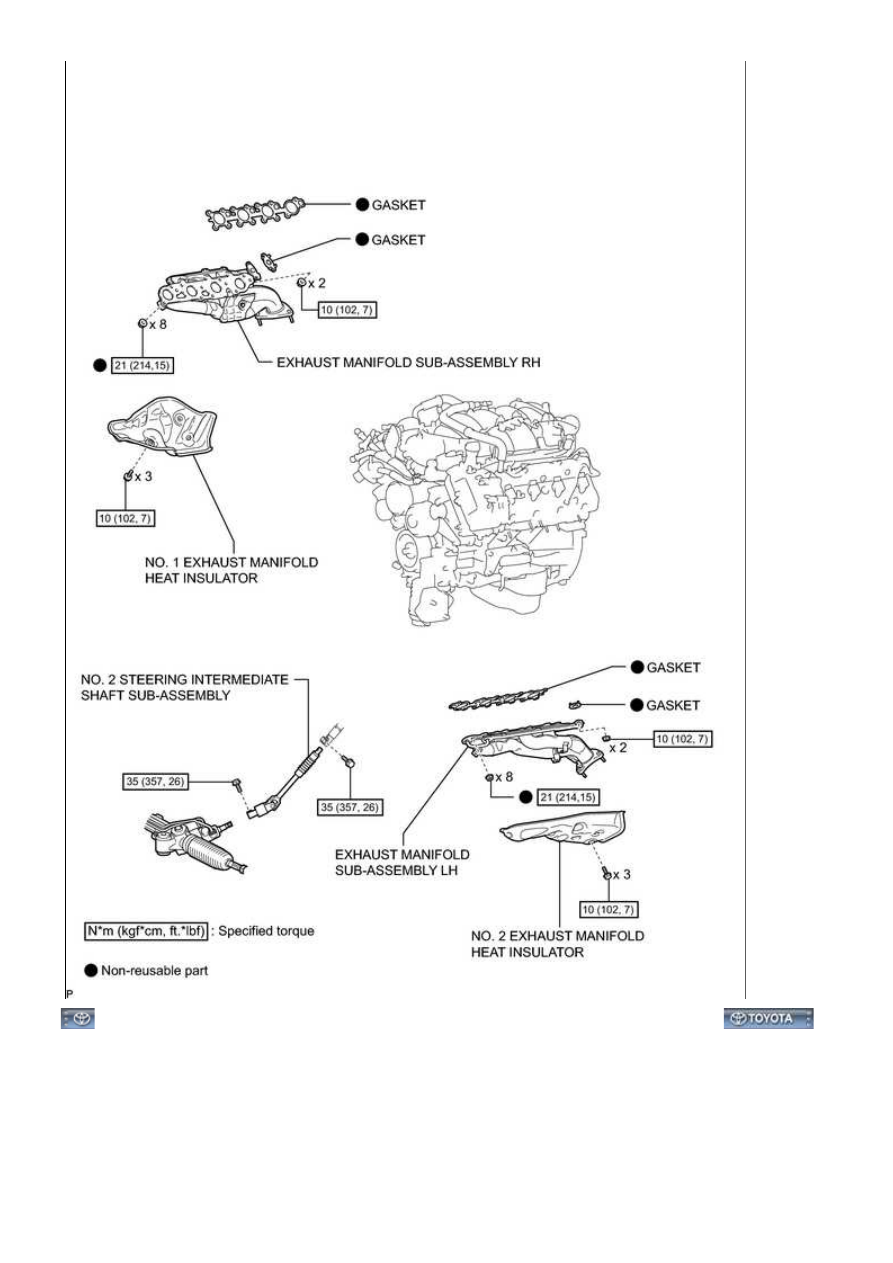

3UR-FBE EXHAUST: EXHAUST MANIFOLD: COMPONENTS; 20...

3UR-FBE EXHAUST: EXHAUST MANIFOLD: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031GX02EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EXHAUST: EXHAUST MANIFOLD: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from

the battery terminal. Therefore, make sure to read the disconnecting the cable from the battery

terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE NO. 1 ENGINE UNDER COVER

4. DRAIN ENGINE COOLANT

5. REMOVE V-BANK COVER SUB-ASSEMBLY

6. REMOVE AIR CLEANER HOSE ASSEMBLY

7. REMOVE AIR CLEANER ASSEMBLY

8. DISCONNECT INLET RADIATOR HOSE

9. DISCONNECT OUTLET RADIATOR HOSE

10. REMOVE FAN AND GENERATOR V-BELT

11. REMOVE FAN SHROUD

12. REMOVE FRONT FENDER APRON SEAL RH

(a) Remove the 6 clips and fender apron seal.

13. REMOVE FRONT FENDER APRON SEAL REAR RH

(a) Remove the 5 clips and fender apron seal.

14. REMOVE FRONT FENDER APRON SEAL LH

(a) Remove the 6 clips and fender apron seal.

15. REMOVE FRONT FENDER APRON SEAL REAR LH

(a) Remove the 5 clips and fender apron seal.

16. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

17. DISCONNECT VANE PUMP ASSEMBLY

18. REMOVE GENERATOR ASSEMBLY

19. DISCONNECT COOLER COMPRESSOR ASSEMBLY

20. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

21. REMOVE FRONT EXHAUST PIPE ASSEMBLY

3UR-FBE EXHAUST: EXHAUST MANIFOLD: REMOVAL; 2015 MY...

22. REMOVE NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

(a) Put matchmarks on the No. 2 steering intermediate shaft and

steering intermediate shaft.

(b) Remove the bolt and disconnect the No. 2 steering intermediate shaft from the steering intermediate

shaft.

(c) Put matchmarks on the No. 2 steering intermediate shaft and

the power steering gear.

(d) Remove the bolt and disconnect the No. 2 steering intermediate shaft from the power steering gear.

23. REMOVE NO. 2 EXHAUST MANIFOLD HEAT INSULATOR

(a) Remove the 3 bolts and heat insulator.

24. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH

(a) Remove the 10 nuts, exhaust manifold and 2 gaskets.

25. REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

3UR-FBE EXHAUST: EXHAUST MANIFOLD: REMOVAL; 2015 MY...
