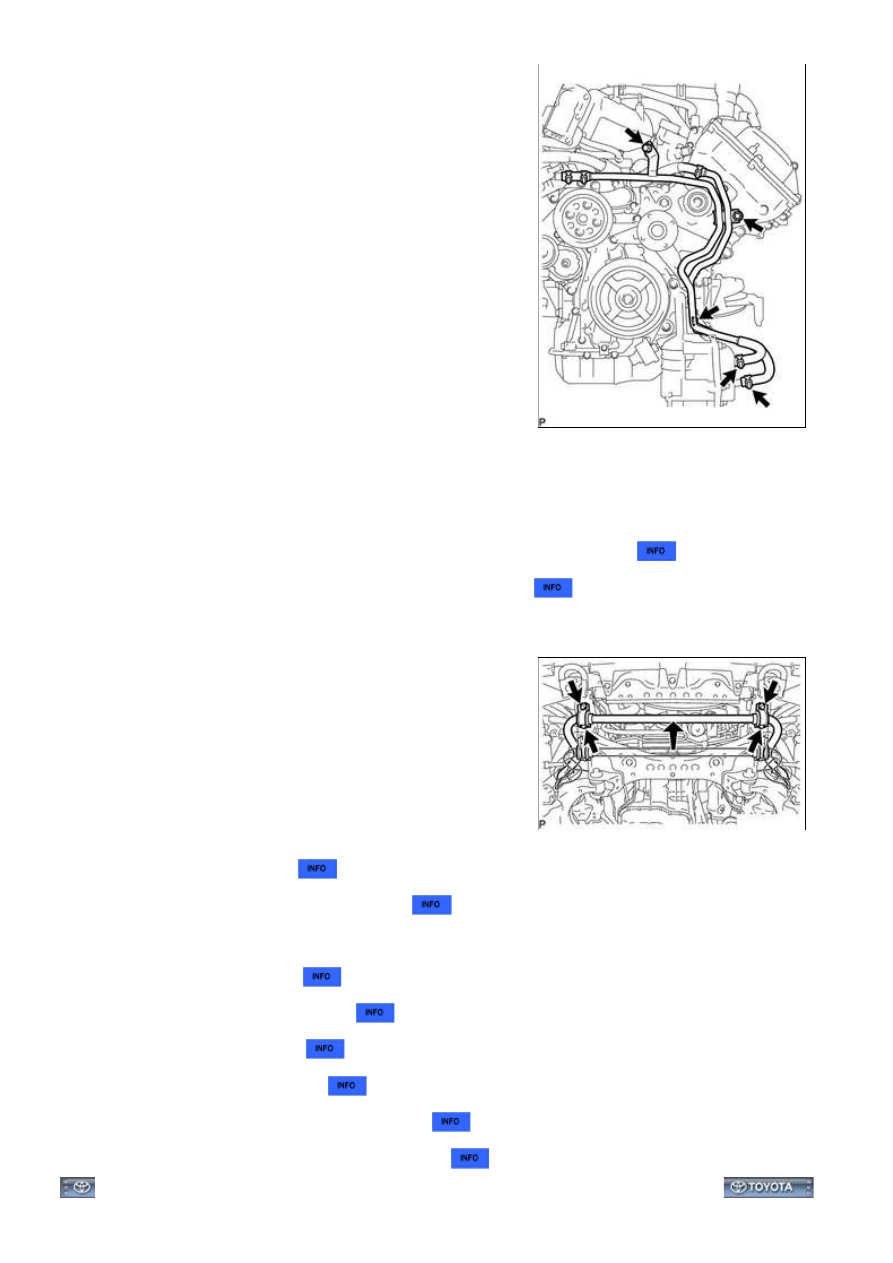

(a) Connect the 2 water by-pass hoses to the oil cooler.

(b) Install the 3 by-pass pipe bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

7. INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/o Oil Cooler)

8. INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

9. CONNECT FRONT STABILIZER BAR

(a) Connect the stabilizer bar and install the 2 stabilizer bushes

and 2 stabilizer brackets with the 4 bolts.

Torque:

69 N·m {704 kgf·cm, 51ft·lbf}

10. INSTALL FAN SHROUD

11. INSTALL FAN & GENERATOR V BELT

12. INSTALL INLET RADIATOR HOSE

13. ADD ENGINE COOLANT

14. INSPECT FOR COOLANT LEAK

15. INSPECT FOR OIL LEAK

16. CHECK ENGINE OIL LEVEL

17. INSTALL NO. 1 ENGINE UNDER COVER

18. INSTALL V-BANK COVER SUB-ASSEMBLY

3UR-FBE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SE...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031RO01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

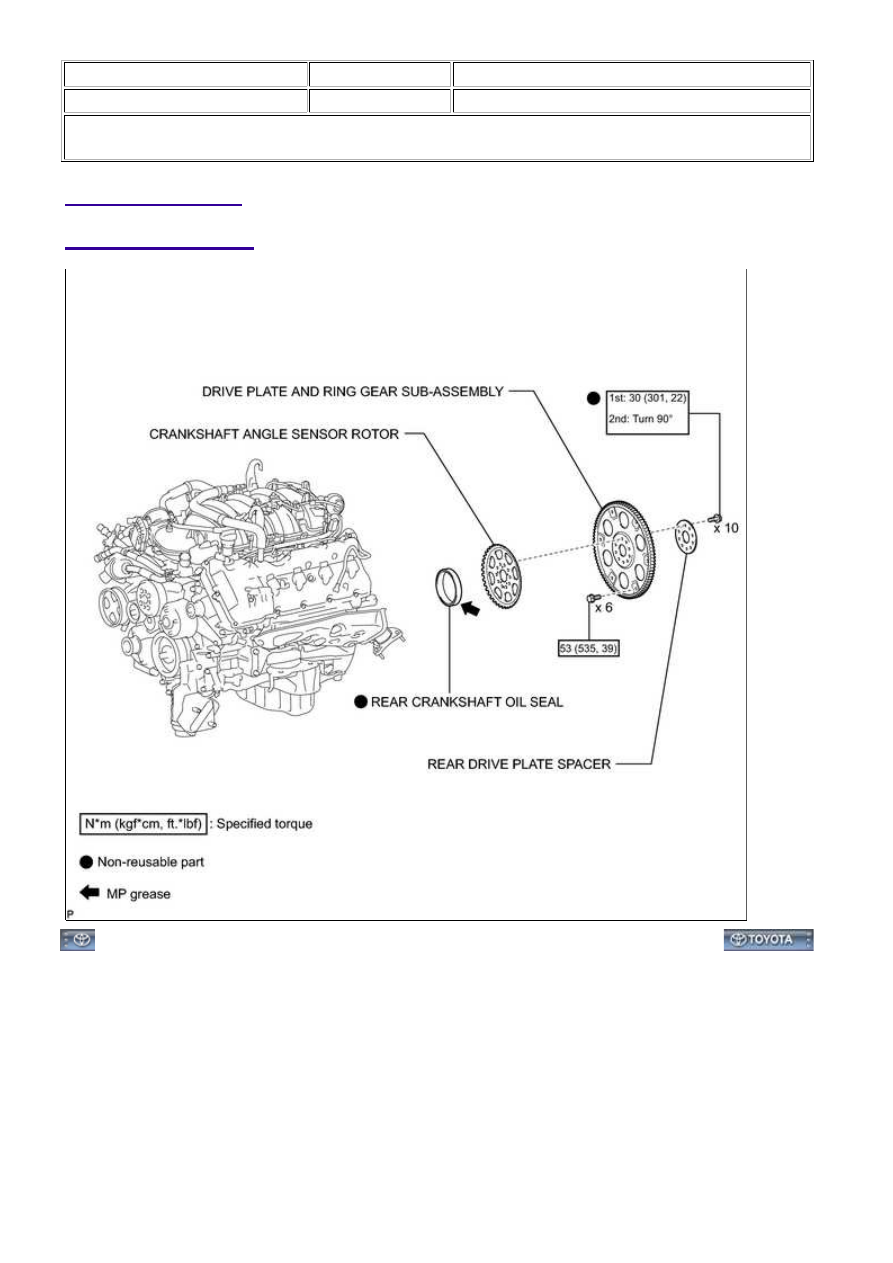

COMPONENTS

ILLUSTRATION

3UR-FBE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BRK02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

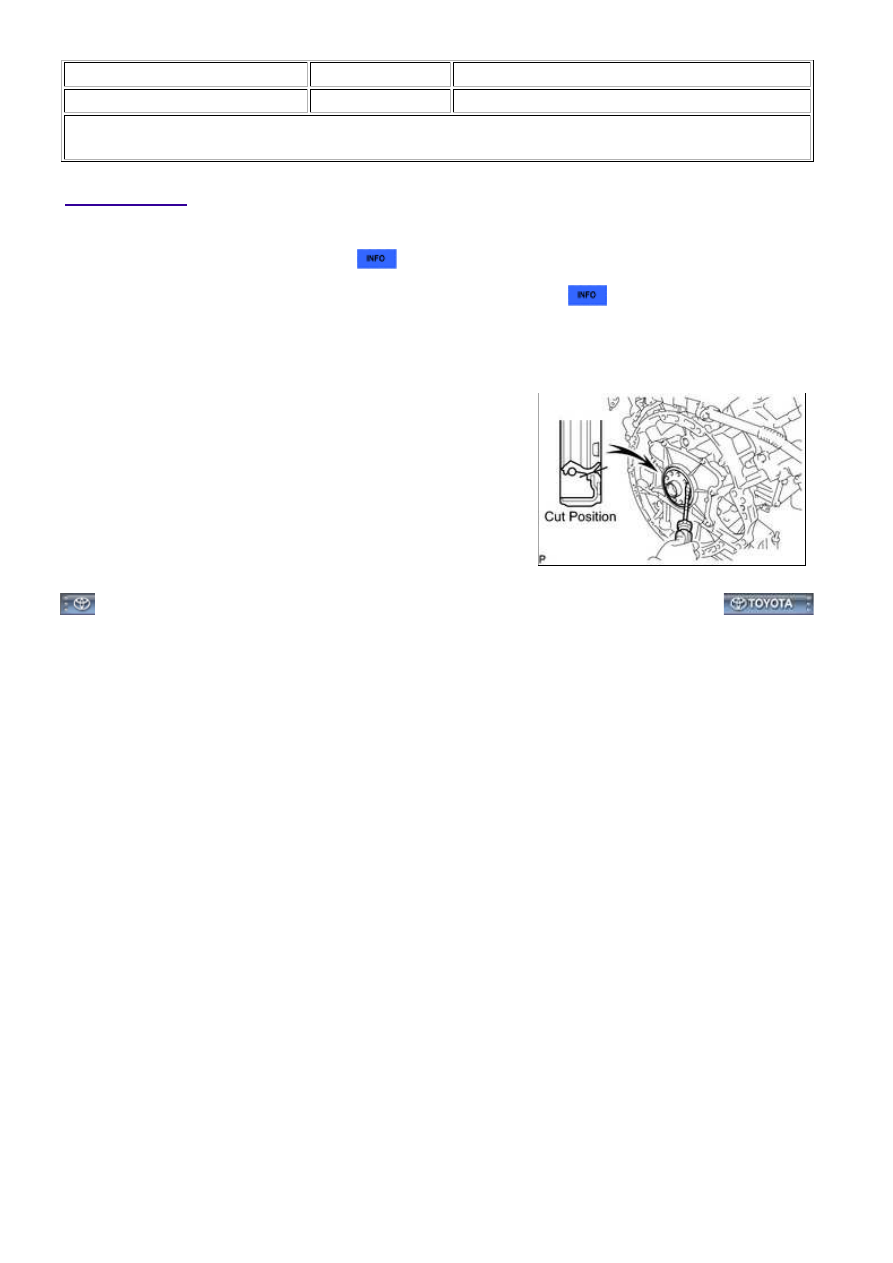

REMOVAL

1. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

(a) Remove the automatic transmission



.

2. REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

3. REMOVE REAR CRANKSHAFT OIL SEAL

HINT:

Tape the screwdriver tip before use.

NOTICE:

3UR-FBE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BRI02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: REAR CRANKSHAFT OIL SEAL: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

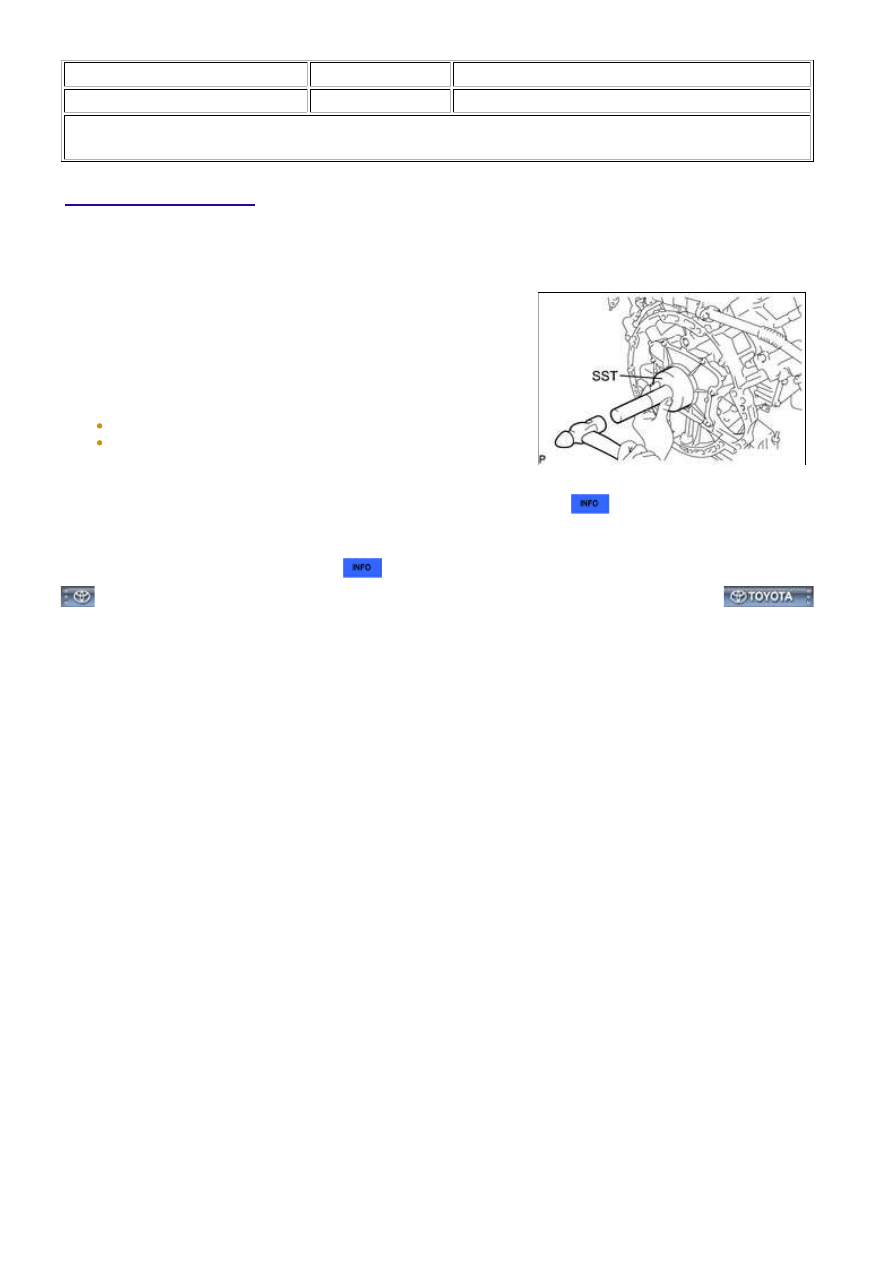

INSTALLATION

1. INSTALL REAR CRANKSHAFT OIL SEAL

is flush with the rear oil seal retainer edge.

SST: 09223-56010

NOTICE:

Keep the lip free from foreign matter.
Do not tap on the oil seal at an angle.

2. INSTALL DRIVE PLATE AND RING GEAR SUB-ASSEMBLY

3. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

(a) Install the automatic transmission



.
