A

OK

2.

INSPECT THROTTLE BODY ASSEMBLY (VISUALLY CHECK THROTTLE VALVE)

(a) Check for contamination between the throttle valve and housing. If necessary, clean the

throttle body assembly. Also, check that the throttle valve moves smoothly.

OK:

Throttle valve is not contaminated with foreign matter and moves smoothly.

NG

GO TO STEP 5

3.

READ VALUE USING TECHSTREAM (THROTTLE POSITION)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Turn the ignition switch off and wait for at least 30 seconds.

(f) Turn the ignition switch to ON.

(g) Enter the following menus: Powertrain / Engine and ECT / Data List / All Data / Throttle

Position No. 1, Throttle Position No. 2 and Throttle Position Command.

(h) Check the values displayed on the Techstream while wiggling the ECM wire harness.

(i) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(j) Check for DTCs.

Result

RESULT

PROCEED TO

Value in Data List changes when wire harness is wiggled, or DTC is output

A

Other than above

B

B

GO TO STEP 6

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112...

A

NEXT

4.

REPAIR OR REPLACE HARNESS OR CONNECTOR (ECM - THROTTLE BODY
ASSEMBLY)



.

NEXT

END

5.

REPLACE THROTTLE BODY ASSEMBLY

(a) Replace the throttle body assembly



.

6.

CHECK WHETHER DTC OUTPUT RECURS (DTC P2111 OR P2112)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Turn the ignition switch off and wait for at least 30 seconds.

(f) Turn the ignition switch to ON.

(g) Turn the Techstream on.

(h) Drive the vehicle in accordance with the driving pattern described in Confirmation Driving

Pattern.

(i) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(j) Read DTCs.

Result

RESULT

PROCEED TO

No DTC is output

A

P2111 or P2112 is output

B

B

REPLACE ECM

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112...

A

END

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2111,P2112...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000PFW0XDX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2118; Throttle Actuator Control Motor Current

Range / Performance; 2015 MY Tundra [08/2014 -        ]

DTC

P2118

Throttle Actuator Control Motor Current Range / Performance

DESCRIPTION

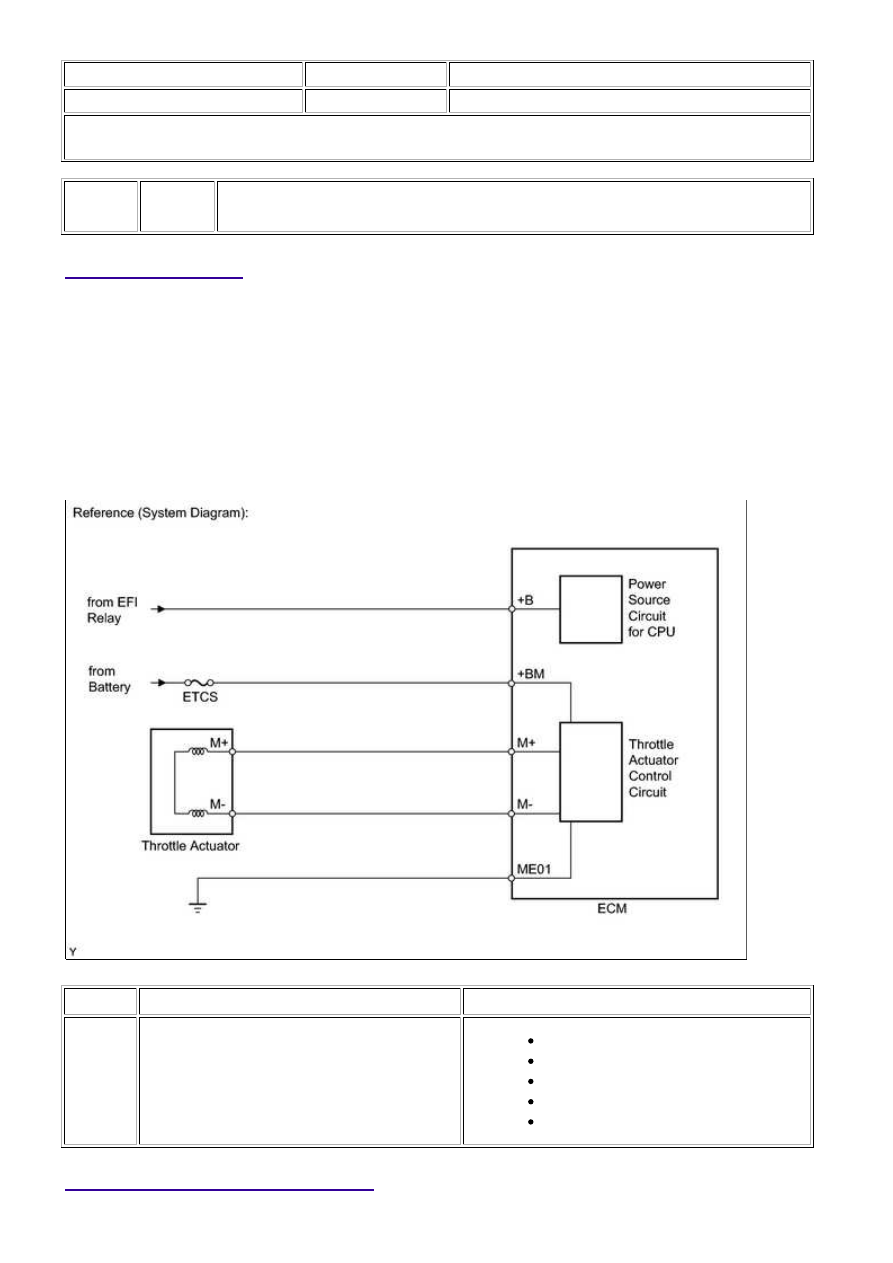

The ETCS (Electronic Throttle Control System) has a dedicated power supply circuit. The voltage (+BM) is

monitored and when it is low (less than 4 V), the ECM determines that there is a malfunction in the ETCS and

cuts off the current to the throttle actuator.

When the voltage becomes unstable, the ETCS itself becomes unstable. For this reason, when the voltage is

low, the current to the throttle actuator is cut. If repairs are made and the system returns to normal, turn the

ignition switch off. The ECM then allows the current to flow to the throttle actuator so that it can be restarted.

HINT:

The ETCS does not use a throttle cable.

DTC NO.

DTC DETECTION CONDITION

TROUBLE AREA

P2118

Open in ETCS power source (+BM) circuit

(1 trip detection logic)

Open in ETCS power source circuit

Battery

Battery terminals

ETCS fuse

ECM

MONITOR DESCRIPTION
