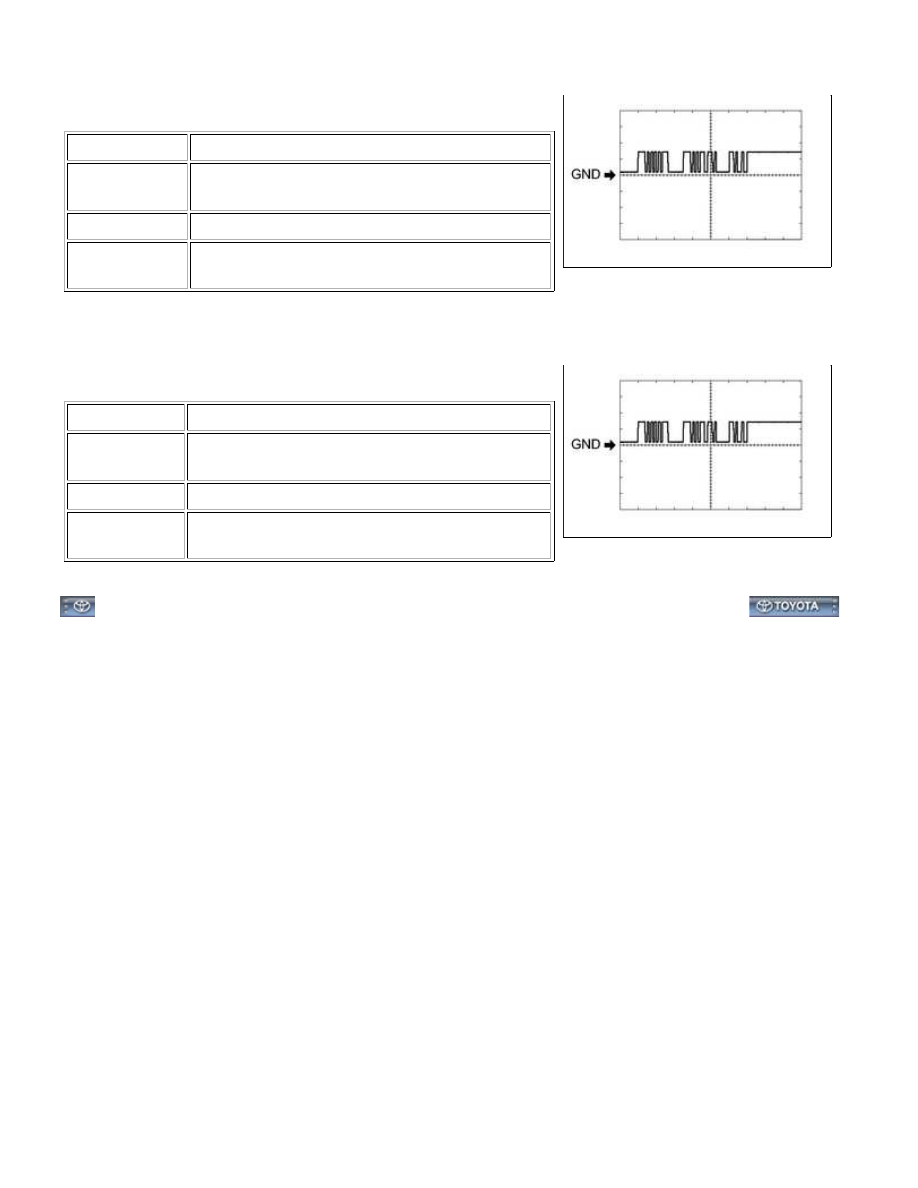

(f) Using an oscilloscope, check waveform 2.

Measurement Condition

ITEM

CONTENT

Terminal No.

(Symbol)

J35-14 (SOR) - J35-13 (E1)

Tool Setting

2 V/DIV., 200 µsec./DIV.

Condition

Ignition switch ON, back sonar or clearance sonar

switch assembly ON, shift lever in R

(g) Using an oscilloscope, check waveform 3.

Measurement Condition

ITEM

CONTENT

Terminal No.

(Symbol)

J35-5 (SOF) - J35-4 (E5)

Tool Setting

2 V/DIV., 200 µsec./DIV.

Condition

Ignition switch ON, back sonar or clearance sonar

switch assembly ON, shift lever except R

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002BIZ02WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: Park / Neutral Position Switch

Circuit; 2015 MY Tundra [08/2014 -        ]

Park / Neutral Position Switch Circuit

DESCRIPTION

This circuit sends the park/neutral position switch assembly signals to the clearance warning ECU assembly.

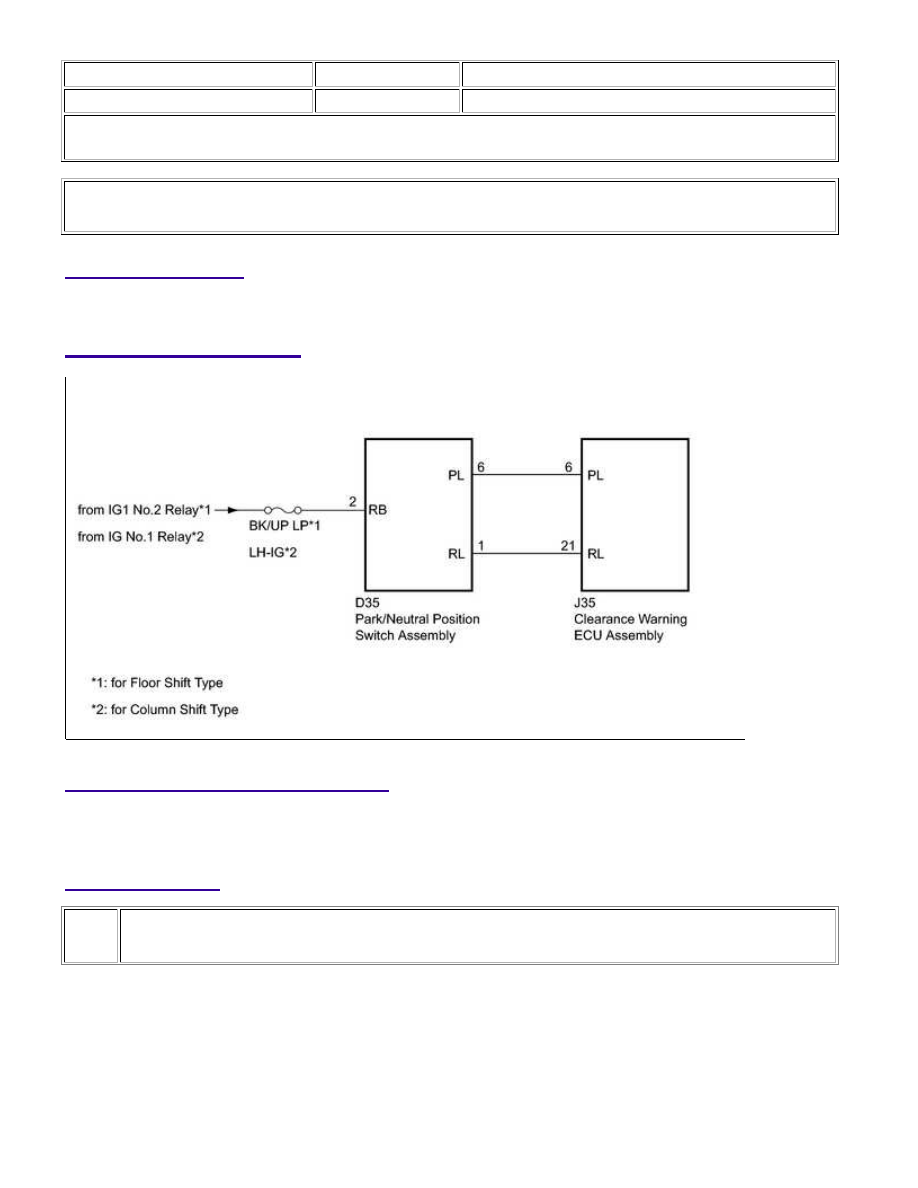

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CHECK CLEARANCE WARNING ECU ASSEMBLY

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

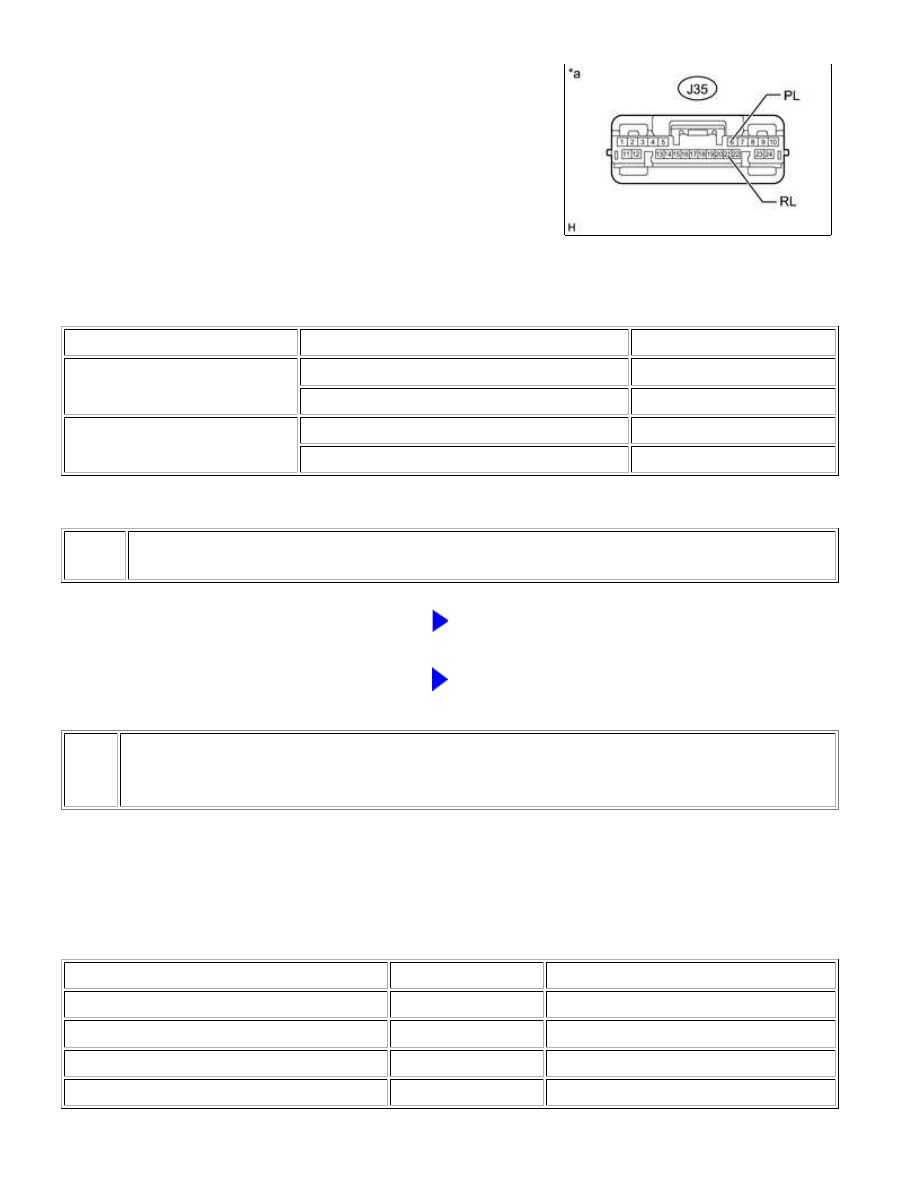

(a) Disconnect the clearance warning ECU assembly connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J35-6 (PL) - Body ground

Ignition switch ON, shift lever in P

11 to 14 V

Ignition switch ON, shift lever not in P

Below 1 V

J35-21 (RL) - Body ground

Ignition switch ON, shift lever in R

11 to 14 V

Ignition switch ON, shift lever not in R

Below 1 V

Text in Illustration

*a

NG

GO TO STEP 2

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH ASSEMBLY -
CLEARANCE WARNING ECU ASSEMBLY)

(a) Disconnect the D35 park/neutral position switch assembly connector.

(b) Disconnect the J35 clearance warning ECU assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D35-6 (PL) - J35-6 (PL)

Always

Below 1 Ω

D35-1 (RL) - J35-21 (RL)

Always

Below 1 Ω

D35-6 (PL) - Body ground

Always

10 kΩ or higher

D35-1 (RL) - Body ground

Always

10 kΩ or higher

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH ASSEMBLY -
BATTERY)

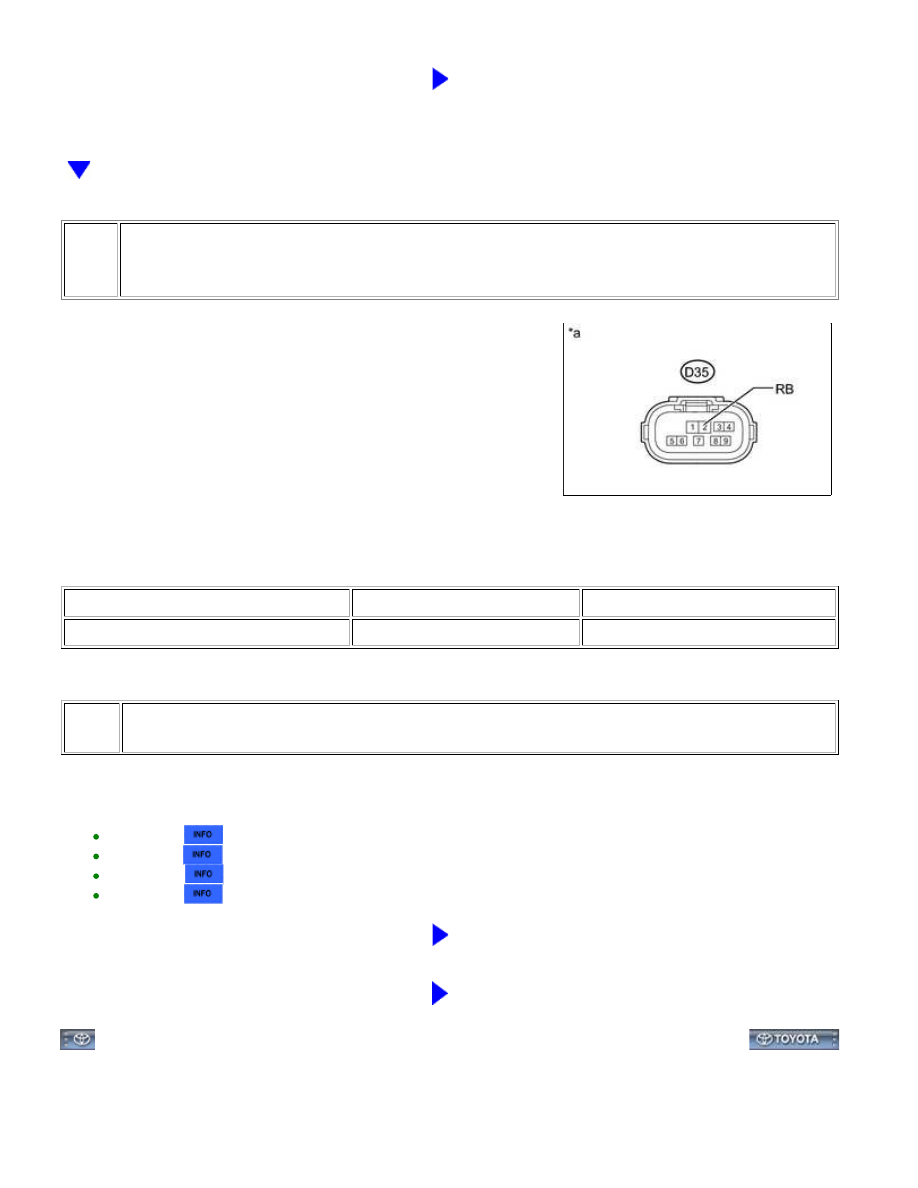

(a) Disconnect the park/neutral position switch assembly

connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

D35-2 (RB) - Body ground

Ignition switch ON

11 to 14 V

Text in Illustration

*a

HINT:

*: Park/neutral position switch assembly replacement procedure:

for A760E:
for A760F:

for AB60E:
for AB60F:

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE PARK/NEUTRAL POSITION SWITCH

ASSEMBLY*
