SYMPTOM

SUSPECTED AREA

SEE

PAGE

Replace clearance warning ECU

assembly

Clearance warning indicator indicates open in rear sensor circuit

Initial check function

Proceed to "Rear Clearance Sonar

Sensor RH Circuit"

Proceed to "Back Sonar Sensor RH

Circuit"

Proceed to "Back Sonar Sensor LH

Circuit"

Proceed to "Rear Clearance Sonar

Sensor LH Circuit"

Replace clearance warning ECU

assembly

Clearance warning indicator indicates open in front corner sensor

circuit

Initial check function

Proceed to "Front Clearance Sonar

Sensor LH Circuit"

Proceed to "Front Clearance Sonar

Sensor RH Circuit"

Replace clearance warning ECU

assembly

System operates even when vehicle speed is 10 km/h (6.2 mph)

or more

Proceed to "Vehicle speed signal

circuit"

Replace clearance warning ECU

assembly

Rear corner and rear center operates when shift lever is not in R,

or does not operate even when shift lever is in R

Proceed to "Park / Neutral Position

Switch Circuit"

Replace clearance warning ECU

assembly

Buzzer Function

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Buzzer in combination meter assembly continues to sound indicating

a malfunction while the system is on

Precaution

Proceed to "Clearance Warning

Buzzer Circuit"

Replace clearance warning ECU

assembly

Indicator Function

SYMPTOM

SUSPECTED AREA

SEE

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

PAGE

Detection operation is normal but clearance warning indicator

does not illuminate

Precaution

Proceed to "Indicator Circuit"

Replace clearance warning ECU

assembly

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000000PXC06TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: TERMINALS OF ECU; 2015 MY

Tundra [08/2014 -        ]

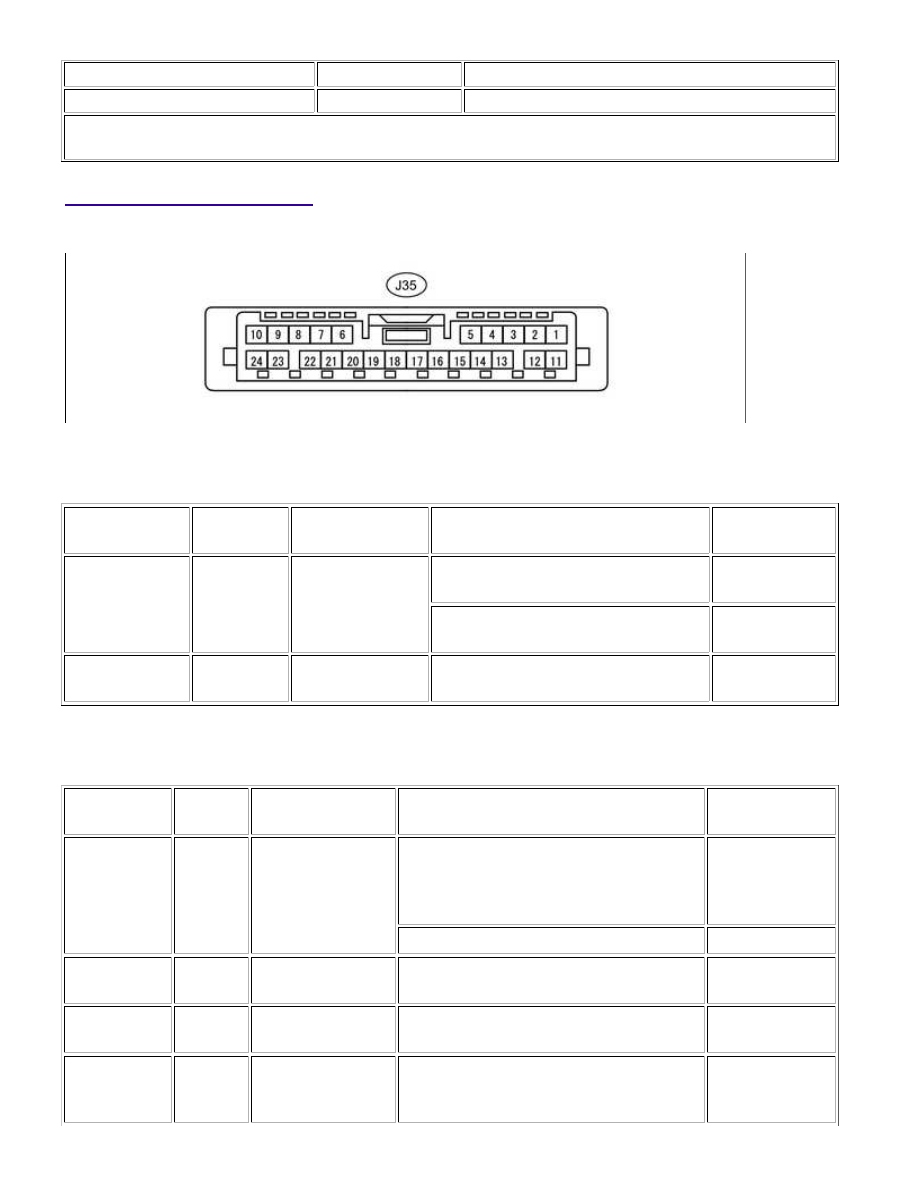

TERMINALS OF ECU

1. CHECK CLEARANCE WARNING ECU ASSEMBLY

(a) Disconnect the J35 clearance warning ECU assembly connector.

(b) Measure the resistance and voltage according to the value(s) in the table below.

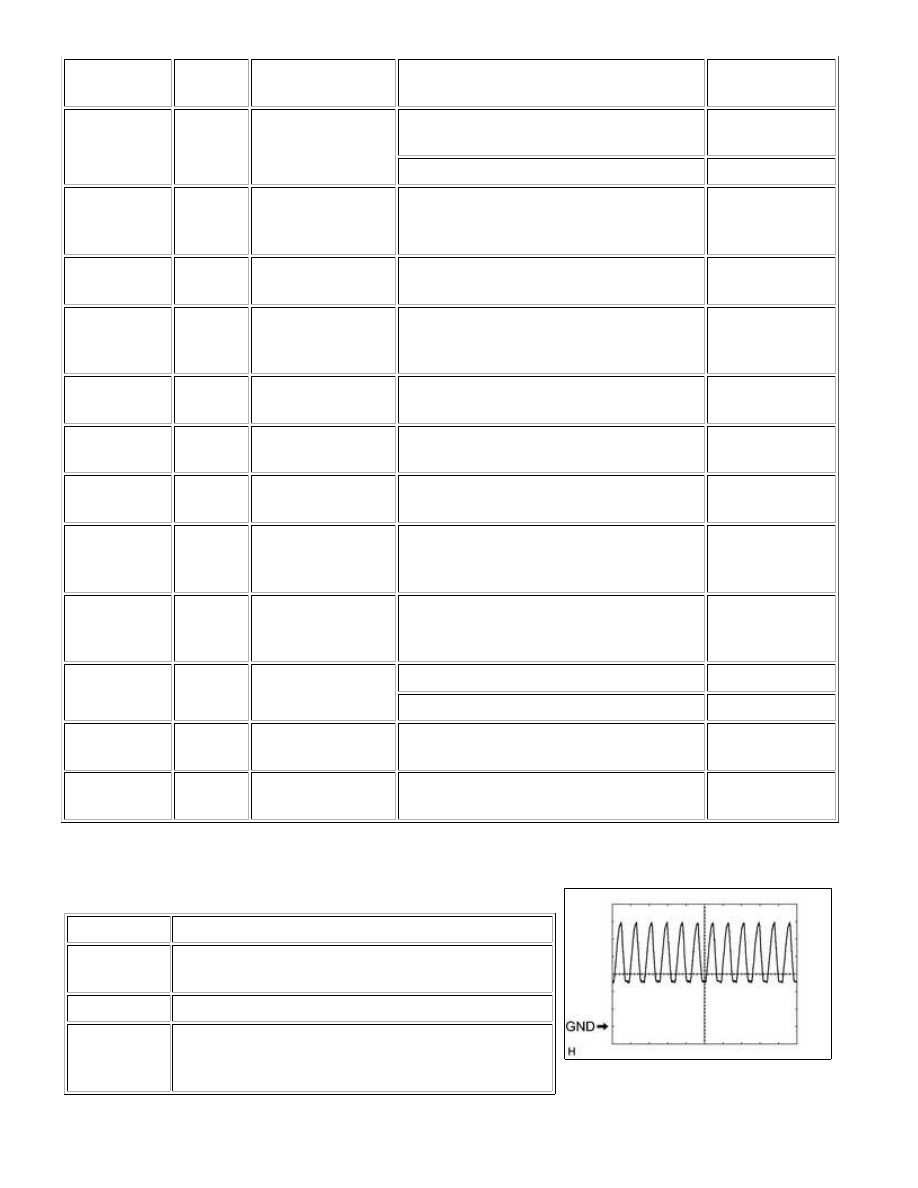

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J35-11 (IG) -

J35-16 (E)

BE - W-B

Power source (IG)

Ignition switch ON, back sonar or

clearance sonar switch assembly OFF

Below 1 V

Ignition switch ON, back sonar or

clearance sonar switch assembly ON

11 to 14 V

J35-16 (E) -

Body ground

W-B - Body

ground

ECU ground

Always

Below 1 Ω

(c) Reconnect the J35 clearance warning ECU assembly connector.

(d) Measure the resistance and voltage according to the value(s) in the table below.

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J35-2 (ER) -

J35-16 (E)

V - W-B

Clearance warning

buzzer

Ignition switch ON, back sonar or clearance

sonar switch assembly ON, shift lever in R

and sensor is detecting state (buzzer

sounding)

Pulse generation

(See waveform

1)

Buzzer not sounding

11 to 14 V

J35-3 (BOF) -

J35-16 (E)

R - W-B

Ultrasonic sensor

power source

Ignition switch ON, back sonar or clearance

sonar switch assembly ON

7.2 to 8.8 V

J35-4 (E5) -

J35-16 (E)

G - W-B

ECU ground

Always

Below 1 Ω

J35-5 (SOF) -

J35-4 (E5)

L - G

Front sensor

communication

signal

Ignition switch ON, back sonar or clearance

sonar switch assembly ON, shift lever

except R

Pulse generation

(See waveform

3)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

TERMINAL NO.

(SYMBOL)

WIRING

COLOR

TERMINAL

DESCRIPTION

CONDITION

SPECIFIED

CONDITION

J35-6 (PL) -

J35-16 (E)

GR - W-B

Parking position

signal

Ignition switch ON, shift lever not in P

position

Below 1.5 V

Ignition switch ON, shift lever in P position

7 V or higher

J35-7 (L1) -

J35-16 (E)

G - W-B

Rear corner

ultrasonic sensor

RH

Clearance warning indicator LED for rear

corner sensor RH illuminates

Below 3 V

J35-8 (L2) -

J35-16 (E)

GR - W-B

Rear corner

ultrasonic sensor LH

Clearance warning indicator LED for rear

corner sensor RH illuminates

Below 3 V

J35-9 (L4) -

J35-16 (E)

B - W-B

Front corner

ultrasonic sensor

RH

Clearance warning indicator LED for front

corner sensor RH illuminates

Below 3 V

J35-10 (L10) -

J35-16 (E)

R - W-B

Clearance warning

ECU signal

Clearance warning indicator's operation

indicator illuminates

Below 3 V

J35-12 (BOR)

- J35-16 (E)

Y - W-B

Ultrasonic sensor

power source

Ignition switch ON, back sonar or clearance

sonar switch assembly ON

7.2 to 8.8 V

J35-13 (E1) -

J35-16 (E)

GR - W-B ECU ground

Always

Below 1 Ω

J35-14 (SOR)

- J35-13 (E1)

LG - GR

Rear sensor

communication

signal

Ignition switch ON, back sonar or clearance

sonar switch assembly ON, shift lever in R

Pulse generation

(See waveform

2)

J35-17 (SPD)

- J35-16 (E)

V - W-B

Vehicle speed signal

Ignition switch ON, drive wheels are turned

slowly

Alternating

between 1.5 to

4.5 V

J35-21 (RL) -

J35-16 (E)

W - W-B

Reverse position

signal

Ignition switch ON, shift lever not in R

Below 1.5 V

Ignition switch ON, shift lever in R

7 V or higher

J35-23 (L3) -

J35-16 (E)

BE - W-B

Rear center

ultrasonic sensor

Clearance warning indicator LED for rear

center sensor illuminates

Below 3 V

J35-24 (L5) -

J35-16 (E)

LG - W-B

Front corner

ultrasonic sensor LH

Clearance warning indicator LED for front

corner sensor LH illuminates

Below 3 V

(e) Using an oscilloscope, check waveform 1.

Measurement Condition

ITEM

CONTENT

Terminal No.

(Symbol)

J35-2 (ER) - J35-16 (E)

Tool Setting

2 V/DIV., 200 µsec./DIV.

Condition

Ignition switch ON, back sonar or clearance sonar

switch assembly ON, shift lever in R and sensor is

detecting state (buzzer sounding)
