It is not trouble other than the rear corner sensor RH in this example. Please do not change it other than
the rear corner sensor RH.

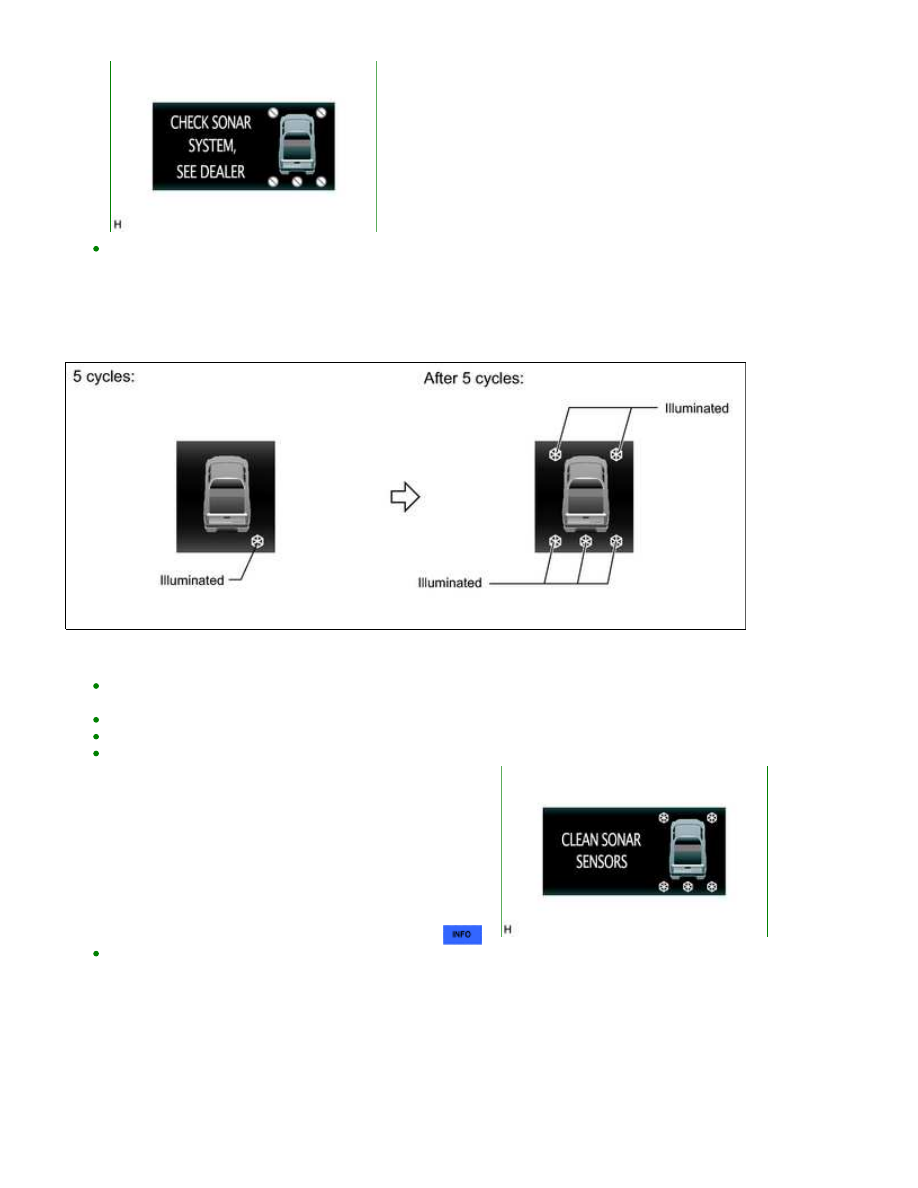

(b) Frozen indication

(1) If a sensor is covered with foreign matter, such as mud or snow, the affected sensor is displayed as

shown in the illustration.

HINT:

The example shows that the No. 2 ultrasonic sensor (rear corner sensor RH) is covered with foreign
matter.
The rear right detection area illuminates and the other indicator areas are not illuminated (5 cycles).
All indicator areas illuminate (after 5 cycles).
If "CLEAN SONAR" is displayed, refer to "Frozen indication is displayed in self-check function" in the

Problem Symptoms Table to inspect the problem



.

It is not trouble other than the rear corner sensor RH in this example. Please do not change it other than
the rear corner sensor RH.

3. DETECTION RANGE MEASUREMENT AND INDICATOR CHECK

NOTICE:

Make sure that the vehicle does not move by applying the parking brake firmly.

(a) Turn the ignition switch to ON.

(b) Move the shift lever to R to check the front corner sensors, rear corner sensors and back sensors.

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

(c) Move the shift lever to the D, S and N position to check the front corner sensors.

(d) Turn the back sonar or clearance sonar switch assembly ON.

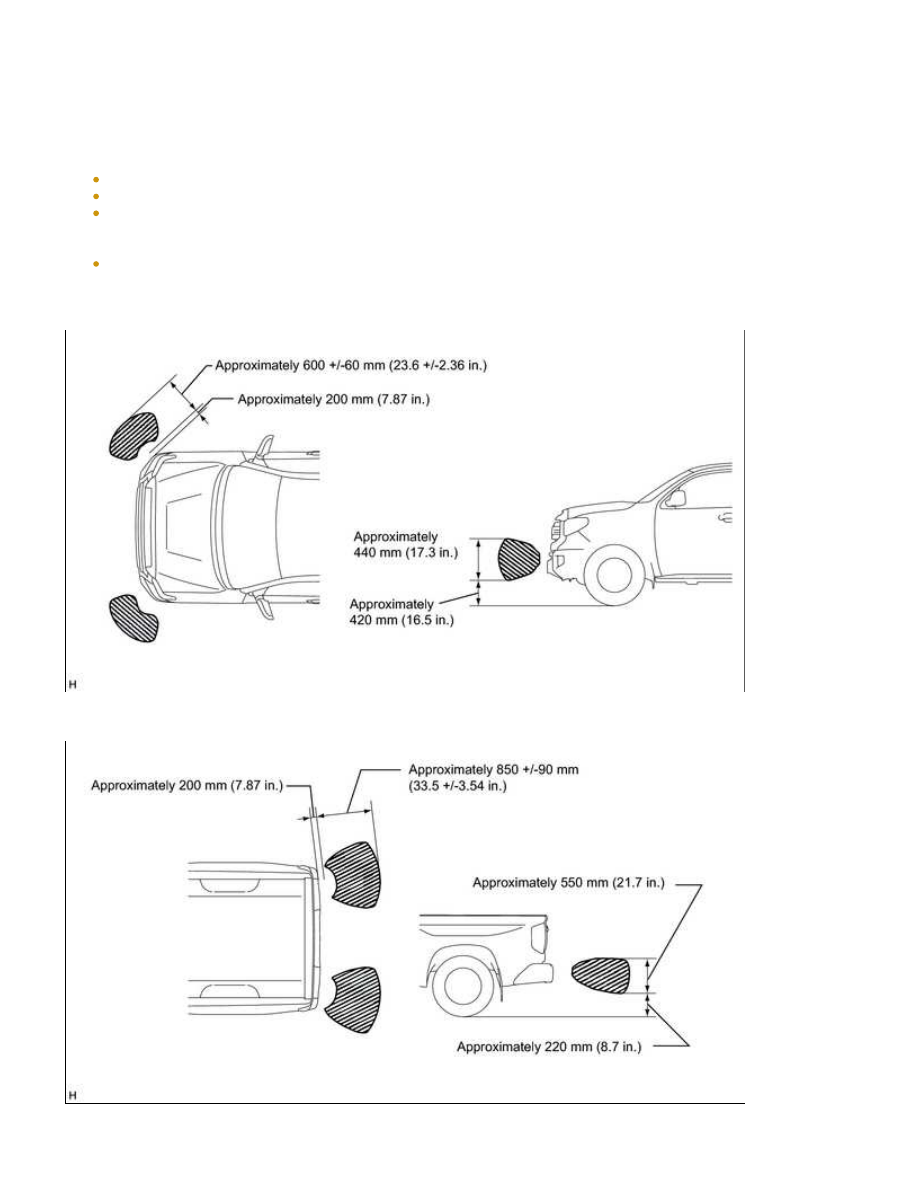

(2) Rear corner sensors detection range

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

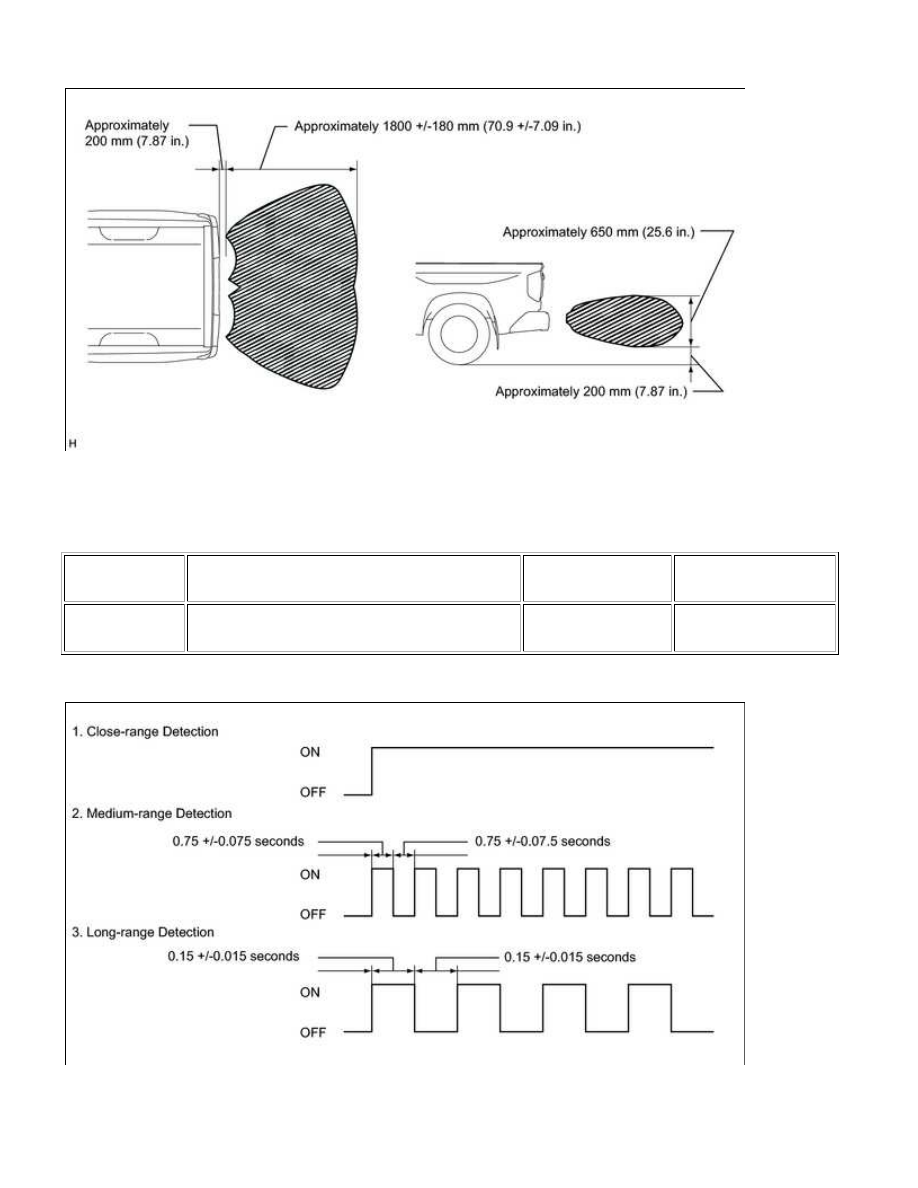

(3) Rear center sensors detection range

(f) When the No. 1 ultrasonic sensors (front corner sensor) have detected an obstacle, check the multi-

information display displays and buzzer sounds.

Operation Condition

IGNITION

SWITCH

BACK SONAR OR CLEARANCE SONAR SWITCH

ASSEMBLY

SHIFT LEVER

POSITION

VEHICLE SPEED

ON

ON

D, S, N, R

10 km/h (6.2 mph) or

less

(1) Check the buzzer sounds with the back sonar or clearance sonar switch assembly ON.

Front corner detection range

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

DETECTION

DISTANCE

1. Close-range detection

Within 300 +/-30 mm (11.8 +/-1.18 in.)

2. Medium-range detection

300 +/-30 to 450 +/-50 mm (11.8 +/-1.18 to 17.7 +/-1.97 in.)

3. Long-range detection

450 +/-50 to 600 +/-60 mm (17.7 +/-1.97 to 23.6 +/-2.36 in.)

HINT:

Ultrasonic waves are used to measure the detection range. However, the detection range may vary

depending on the ambient temperature.

(2) Check the indicator and buzzer on the combination meter

assembly when the front corner sensors have detected an

obstacle.

Combination meter assembly

DETECTION RANGE

BUZZER

INDICATOR

DISPLAYED

1. Close-range

detection

Sounds continuously

Corner indicator(s) are

blinking

2. Medium-range

detection

Sounds intermittently

(ON: 75 msec. / OFF:

75 msec.)

Corner indicator(s) are

illuminated

3. Long-range

detection

Sounds intermittently

(ON: 150 msec. / OFF:

150 msec.)

Corner indicator(s) are

illuminated

HINT:

Ultrasonic waves are used to measure the detection range.

However, the detection range may vary depending on the
ambient temperature.

(g) When the No. 2 ultrasonic sensors (rear corner sensor) have detected an obstacle, check the multi-

information display in the combination meter assembly displays and buzzer in the combination meter

assembly sounds with the back sonar or clearance sonar switch assembly ON.

Operation Condition

IGNITION

SWITCH

BACK SONAR OR CLEARANCE SONAR SWITCH

ASSEMBLY

SHIFT LEVER

POSITION

VEHICLE

SPEED

ON

ON

R

No Limit

(1) Check the buzzer sounds with the back sonar or clearance sonar switch assembly ON.

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...
