Rear corner detection range

DETECTION

DISTANCE

1. Close-range detection

Within 400 +/-40 mm (15.7 +/-1.57 in.)

2. Medium-range detection

400 +/-40 to 600 +/-60 mm (15.7 +/-1.57 to 23.6 +/-2.36 in.)

3. Long-range detection

600 +/-60 to 850 +/-90 mm (23.6 +/-2.36 to 33.5 +/-3.54 in.)

HINT:

Ultrasonic waves are used to measure the detection range. However, the detection range may vary

depending on the ambient temperature.

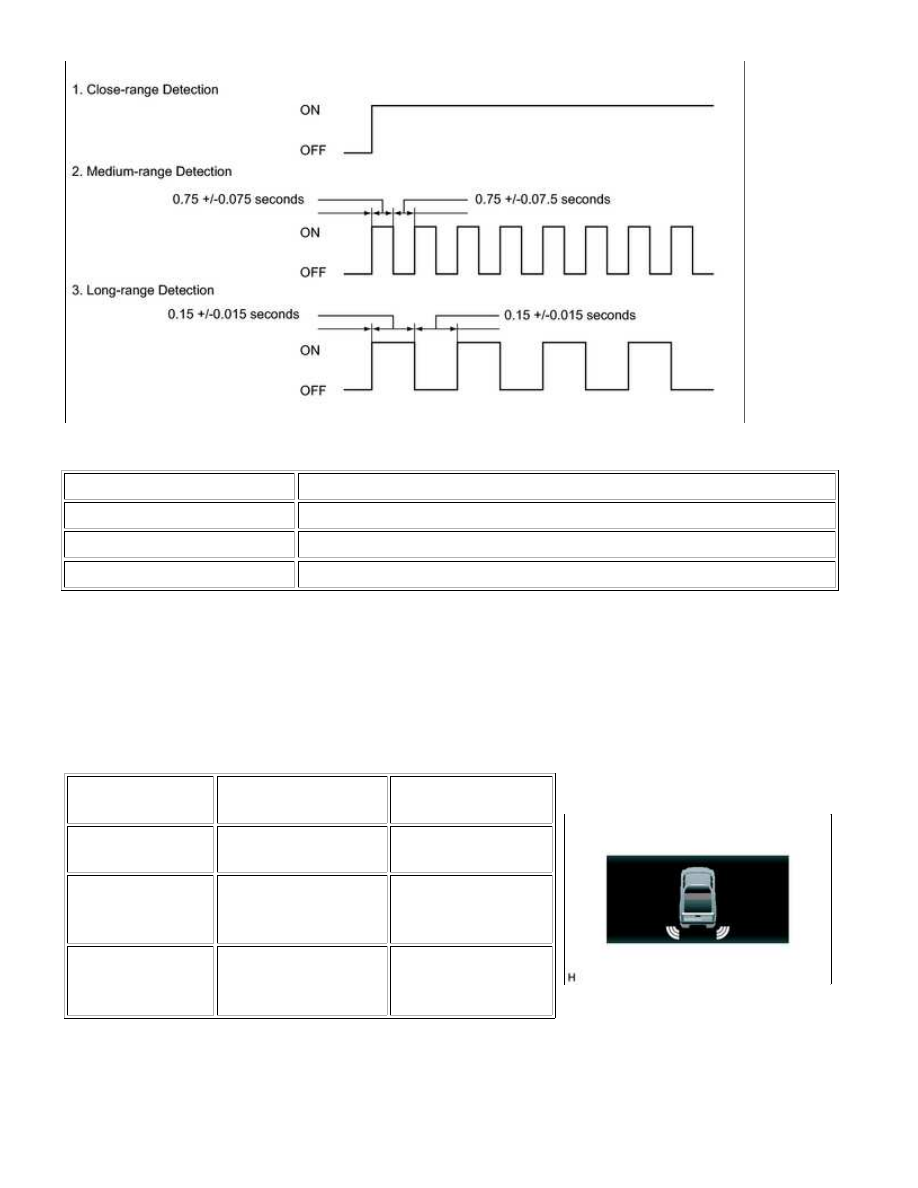

(2) Check the combination meter assembly and buzzer when the

rear corner sensors have detected an obstacle.

Combination meter assembly

DETECTION RANGE

BUZZER

INDICATOR

DISPLAYED

1. Close-range

detection

Sounds continuously

Corner indicator(s) are

blinking

2. Medium-range

detection

Sounds intermittently

(ON: 75 msec. / OFF:

75 msec.)

Corner indicator(s) are

illuminated

3. Long-range

detection

Sounds intermittently

(ON: 150 msec. / OFF:

150 msec.)

Corner indicator(s) are

illuminated

HINT:

Ultrasonic waves are used to measure the detection range.

However, the detection range may vary depending on the
ambient temperature.

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

(h) When the No. 3 ultrasonic sensors (rear center sensor) have detected an obstacle, check the multi-

information display displays and buzzer in the combination meter assembly sounds with the back sonar or

clearance sonar switch assembly ON.

Operation Condition

IGNITION

SWITCH

BACK SONAR OR CLEARANCE SONAR SWITCH

ASSEMBLY

SHIFT LEVER

POSITION

VEHICLE

SPEED

ON

ON

R

No limit

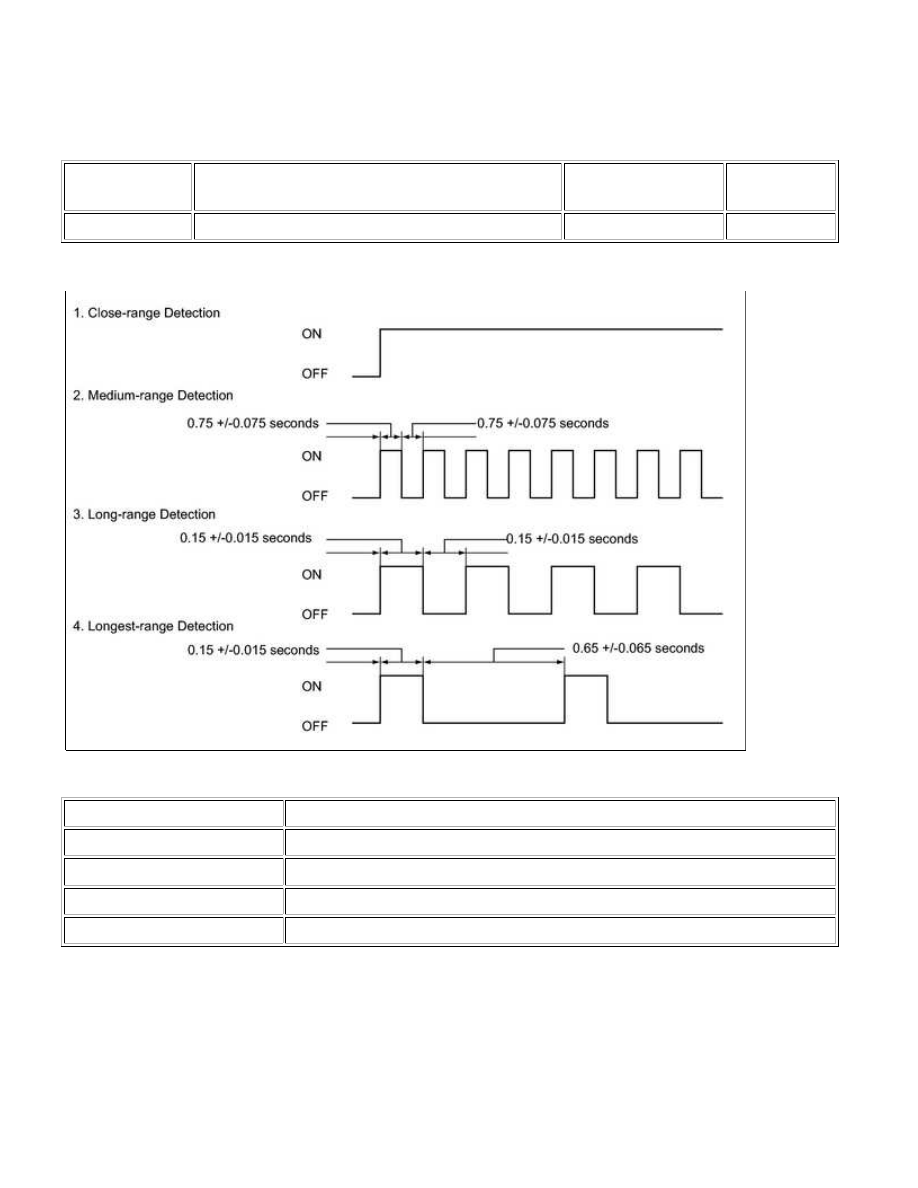

(1) Check the buzzer sounds with the back sonar or clearance sonar switch assembly ON.

Rear center detection range

DETECTION

DISTANCE

1. Close-range detection

Within 500 +/-50 mm (19.7 +/-1.97 in.)

2. Medium-range detection

500 +/-50 to 750 +/-80 mm (19.7 +/-1.97 to 29.5 +/-2.95 in.)

3. Long-range detection

750 +/-80 to 1000 +/-100 mm (29.5 +/-2.95 to 39.4 +/-3.94 in.)

4. Longest-range detection

1000 +/-100 to 1800 +/-180 mm (39.4 +/-3.94 to 70.9 +/-7.09 in.)

HINT:

Ultrasonic waves are used to measure the detection range. However, the detection range may vary

depending on the ambient temperature.

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

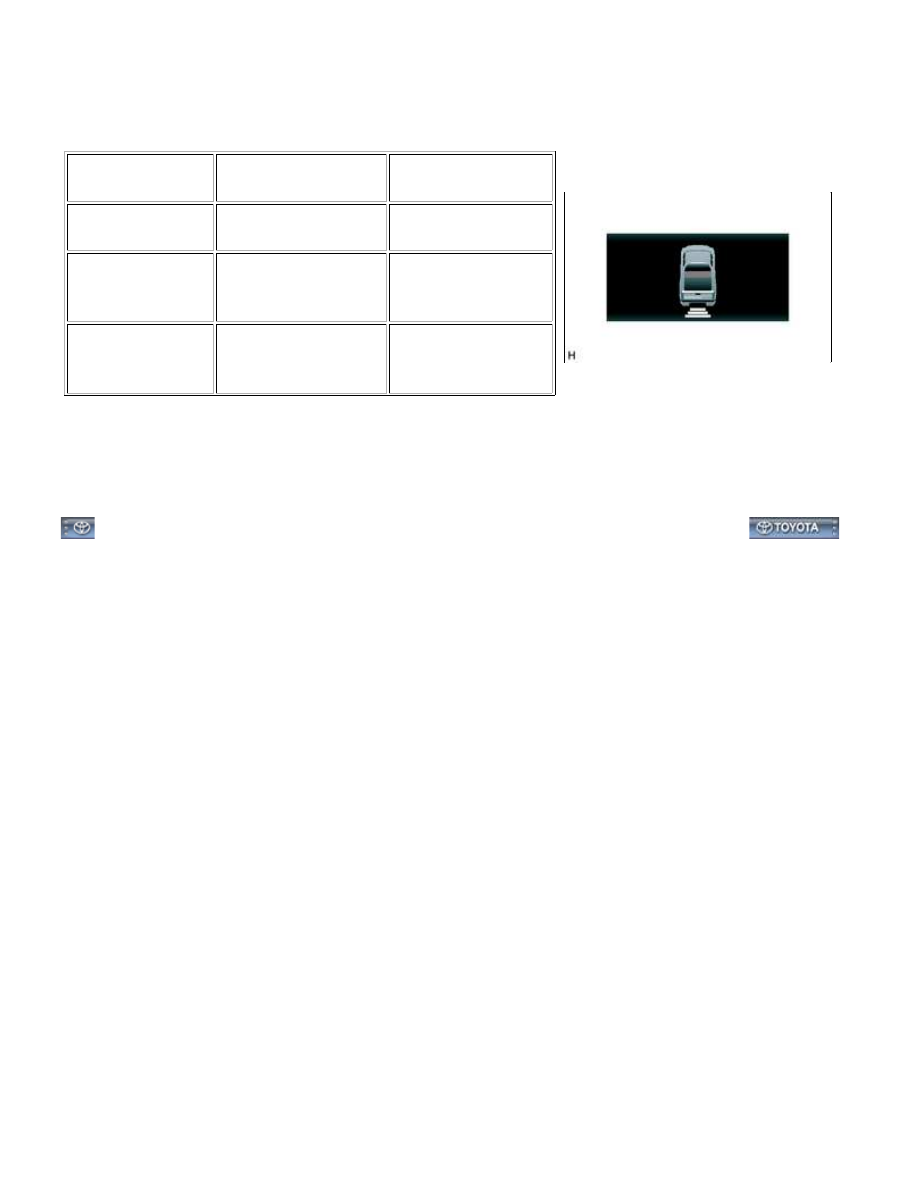

(2) Check the combination meter assembly and buzzer when the

rear center sensors have detected an obstacle.

Combination meter assembly

DETECTION RANGE

BUZZER

INDICATOR

DISPLAYED

1. Close-range

detection

Sounds continuously

Rear center indicator

is blinking

2. Medium-range

detection

Sounds intermittently

(ON: 75 msec. / OFF:

75 msec.)

Rear center indicator

is illuminated

3. Long-range

detection

Sounds intermittently

(ON: 150 msec. / OFF:

150 msec.)

Rear center indicator

is illuminated

HINT:

Ultrasonic waves are used to measure the detection range.

However, the detection range may vary depending on the
ambient temperature.

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

Last Modified: 9-16-2014

6.6 T

Doc ID: X394000005X0C1D

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: PROBLEM SYMPTOMS TABLE; 2015

MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

General

SYMPTOM

SUSPECTED AREA

SEE

PAGE

System does not operate at all (Initial check function

also does not operate)

Proceed to "Clearance Warning ECU Power

Source Circuit"

Replace clearance warning ECU assembly

Sonar Function

SYMPTOM

SUSPECTED AREA

SEE

PAGE

Clearance warning indicator indicates front corner sensor is frozen

Clean the sensor surface

Proceed to "Front Clearance Sonar

Sensor LH Circuit"

Proceed to "Front Clearance Sonar

Sensor RH Circuit"

Replace clearance warning ECU

assembly

Clearance warning indicator indicates rear corner sensor is frozen

Clean the sensor surface

Proceed to "Rear Clearance Sonar

Sensor LH Circuit"

Proceed to "Rear Clearance Sonar

Sensor RH Circuit"

Replace clearance warning ECU

assembly

Clearance warning indicator indicates rear center sonar sensor is

frozen

Clean the sensor surface

Proceed to "Back Sonar Sensor LH

Circuit"

Proceed to "Back Sonar Sensor RH

Circuit"
