Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: Vehicle Speed Signal Circuit; 2015

MY Tundra [08/2014 -        ]

Vehicle Speed Signal Circuit

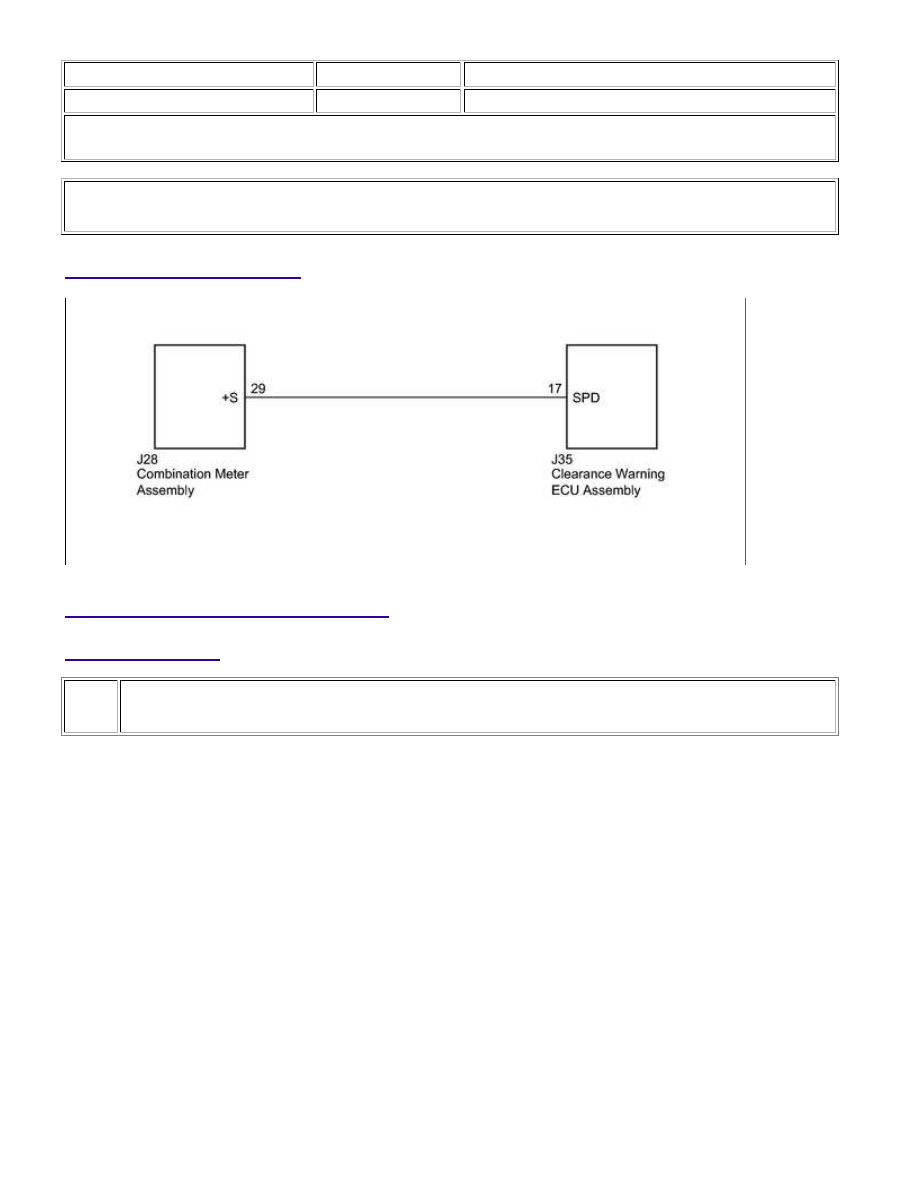

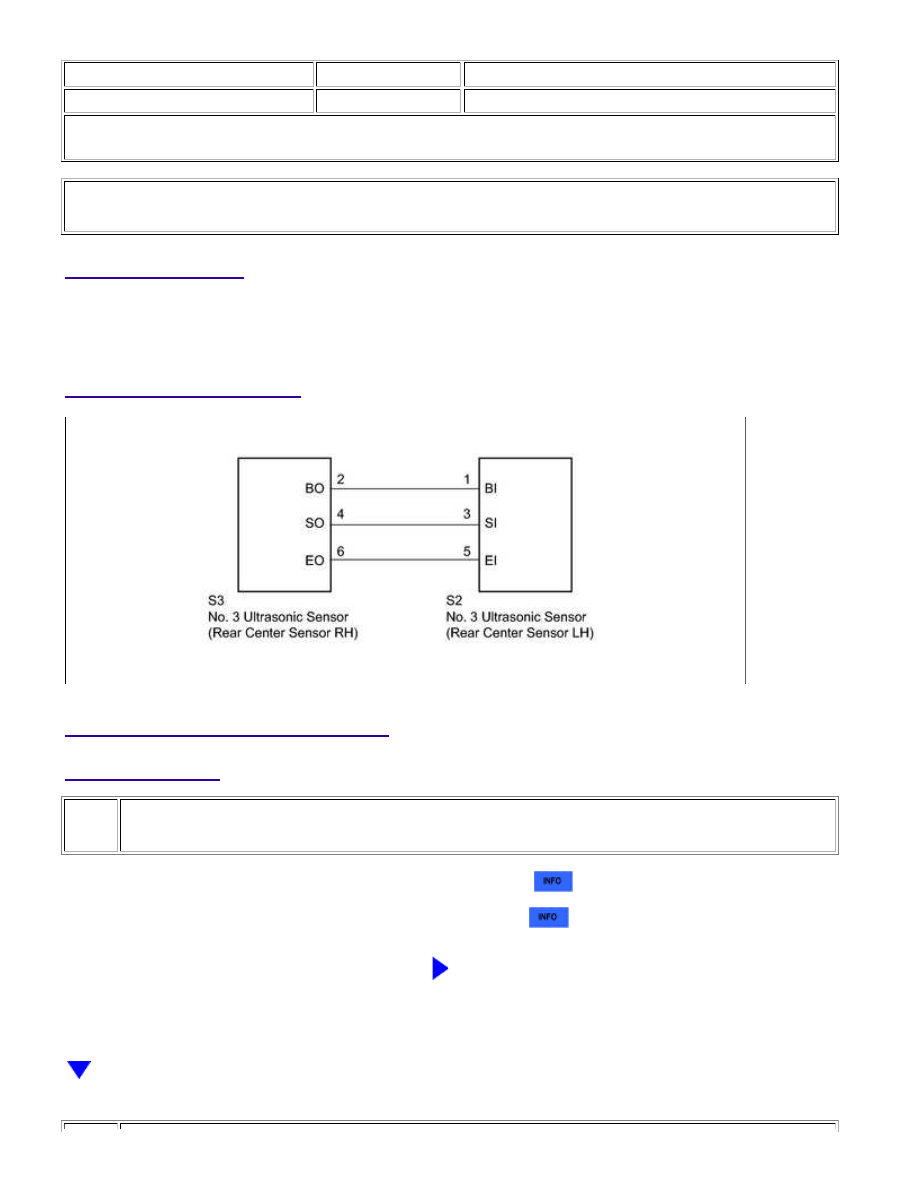

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK COMBINATION METER ASSEMBLY (SPEED SIGNAL)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

(a) Disconnect the clearance warning ECU assembly connector.

ITEM

CONTENT

Terminal No. (Symbol)

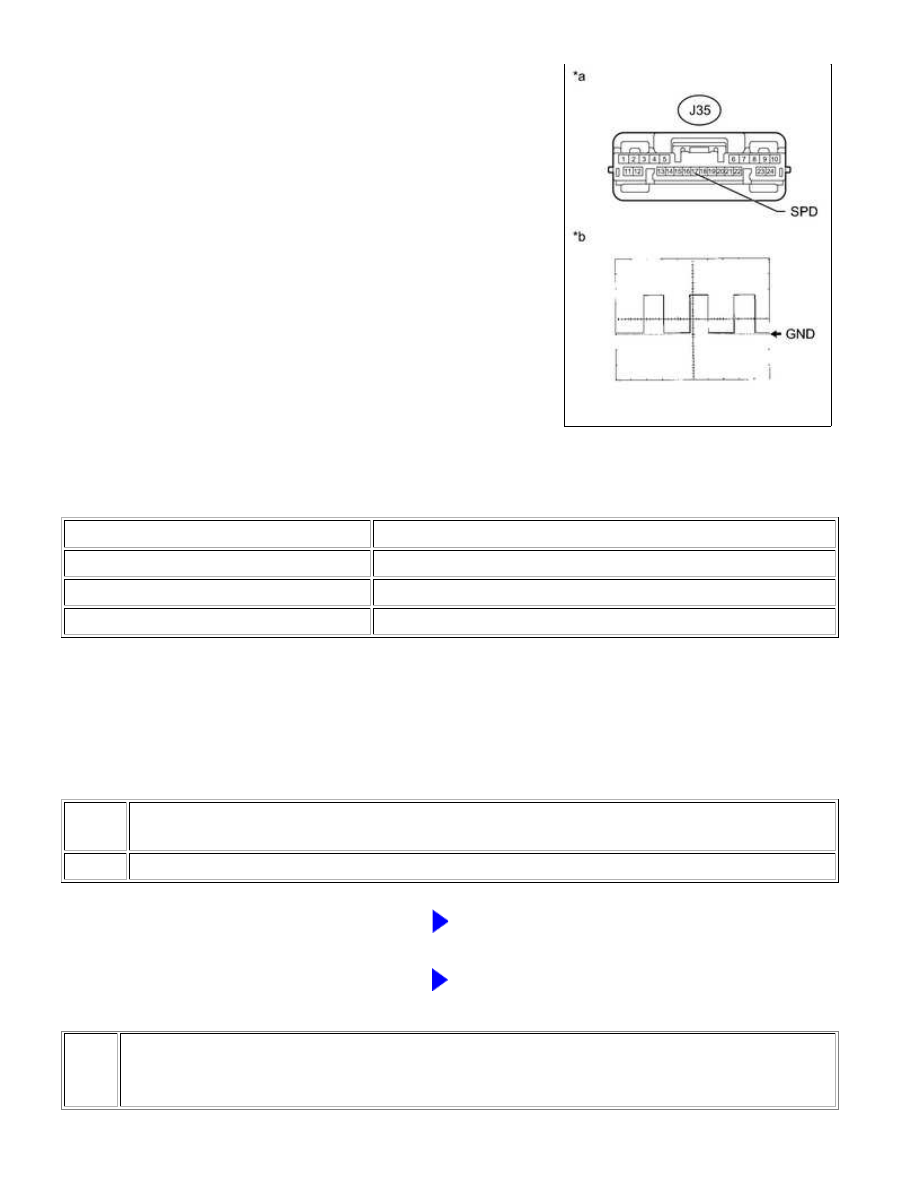

J35-17 (SPD) - Body ground

Tool Setting

5 V/DIV., 20 msec./DIV.

Condition

Drive vehicle at 20 km/h (12 mph)

OK:

Refer to the illustration.

HINT:

As the vehicle speed increases, the wave length shortens.

Text in Illustration

*a

*b

Waveform

NG

GO TO STEP 2

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

CHECK HARNESS AND CONNECTOR (CLEARANCE WARNING ECU ASSEMBLY -
COMBINATION METER ASSEMBLY)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

(a) Disconnect the J35 clearance warning ECU assembly connector.

(b) Disconnect the J28 combination meter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J35-17 (SPD) - J28-29 (+S)

Always

Below 1 Ω

J35-17 (SPD) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

GO TO METER / GAUGE SYSTEM

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

OK

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002BJ901VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: Back Sonar Sensor LH Circuit; 2015

MY Tundra [08/2014 -        ]

Back Sonar Sensor LH Circuit

DESCRIPTION

The No. 3 ultrasonic sensor sends and receives ultrasonic waves. Based on the received wave, the sensor

calculates the approximate distance value between the vehicle and the obstacle, and sends the distance value as

a signal to the clearance warning ECU assembly.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

INSPECT NO. 3 ULTRASONIC SENSOR (REAR CENTER SENSOR LH)

(a) Remove the No. 3 ultrasonic sensor (rear center sensor LH)



.

(b) Inspect the No. 3 ultrasonic sensor (rear center sensor LH)



.

NG

REPLACE NO. 3 ULTRASONIC SENSOR (REAR

CENTER SENSOR LH)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...
