Proceed to the next step without starting the engine after performing "Learning Value Reset".

NEXT

GO TO STEP 11

10.

ADD FUEL

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Utility / Learning Value Reset.

(e) Confirm the following conditions as instructed on the screen.

(1) Ignition switch: ON

(2) Engine: stopped

(3) Battery voltage: 9 V or higher

(f) After confirming, select "Next" and initialize the learned value.

HINT:

If a message indicating learned value initialization failure is displayed on the screen, confirm the

execution conditions, and perform learned value initialization again.

(g) Turn the ignition switch off and wait for at least 30 seconds.

(i) Turn the ignition switch to ON.

(j) Enter the following menus: Powertrain / Engine and ECT / Data List / Alcohol Density learning.

(k) Make sure that the Data List item "Alcohol Density Learning" is "Incmpl".

NEXT

GO TO STEP 12

11.

PERFORM INITIALIZATION (FUEL DENSITY LEARNING VALUE RESET)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Utility / Fuel Density Learning Value

Reset.

HINT:

NEXT

If "Fuel Density Learning Value Reset" is performed after warming the engine coolant up to
approximately 50°C (122°F), the engine becomes easier to start afterward.

(e) Confirm the following conditions as instructed on the screen.

(1) Ignition switch: ON

(2) Engine: stopped

(3) Battery voltage: 9 V or higher

(f) Press "Next".

(g) When "Next" is pressed, initialization is performed automatically.

(h) Turn the ignition switch off.

Add fuel immediately after resetting. (Do not start the engine before adding fuel.)

HINT:

(k) Enter the following menus: Powertrain / Engine and ECT / Data List / Alcohol Density learning.

(l) Make sure that the Data List item "Alcohol Density Learning" is "Incmpl".

12.

CONFIRM LEARNED VALUE

HINT:

(a) Drive the vehicle in accordance with the driving pattern described in Confirmation Driving

Pattern.

(b) Make sure that the Data List item "Alcohol Density Learning" is "Compl".

(c) Enter the following menus: Powertrain / Engine and ECT / Data List / Alcohol Density Estimate,

Short FT and Long FT.

(d) Check the data list values, and then write them down.

(e) Confirm the alcohol concentration in the fuel



.

(f) Write down the alcohol concentration in the fuel.

(g) Use the following formula to calculate the difference between the current learned value and

the actual alcohol concentration in the fuel.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P046...

HINT:

| (Alcohol Density Estimate / 2) - (Alcohol Concentration in Fuel / 2) | < 10%

OK:

RESULT

SPECIFIED CONDITION

Difference between actual alcohol concentration and Alcohol Density Estimate

Less than 10%

Short FT and Long FT

Between -35% and 35%

NG

GO TO STEP 3

OK

END

13.

CHECK HARNESS AND CONNECTOR (FUEL SENDER GAUGE - COMBINATION
METER)

(a) Disconnect the J28 meter connector.

(b) Disconnect the R6 gauge connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J28-26 (L) - R6-2

Always

Below 1 Ω

J28-25 (E3) - R6-3

J28-24 (ES) - Body ground

J28-26 (L) or R6-2 - Body ground

Always

10 kΩ or higher

J28-25 (E3) or R6-3 - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P046...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000012ME0NYX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0500; Vehicle Speed Sensor "A"; 2015 MY Tundra

[08/2014 -        ]

DTC

P0500

Vehicle Speed Sensor "A"

DESCRIPTION

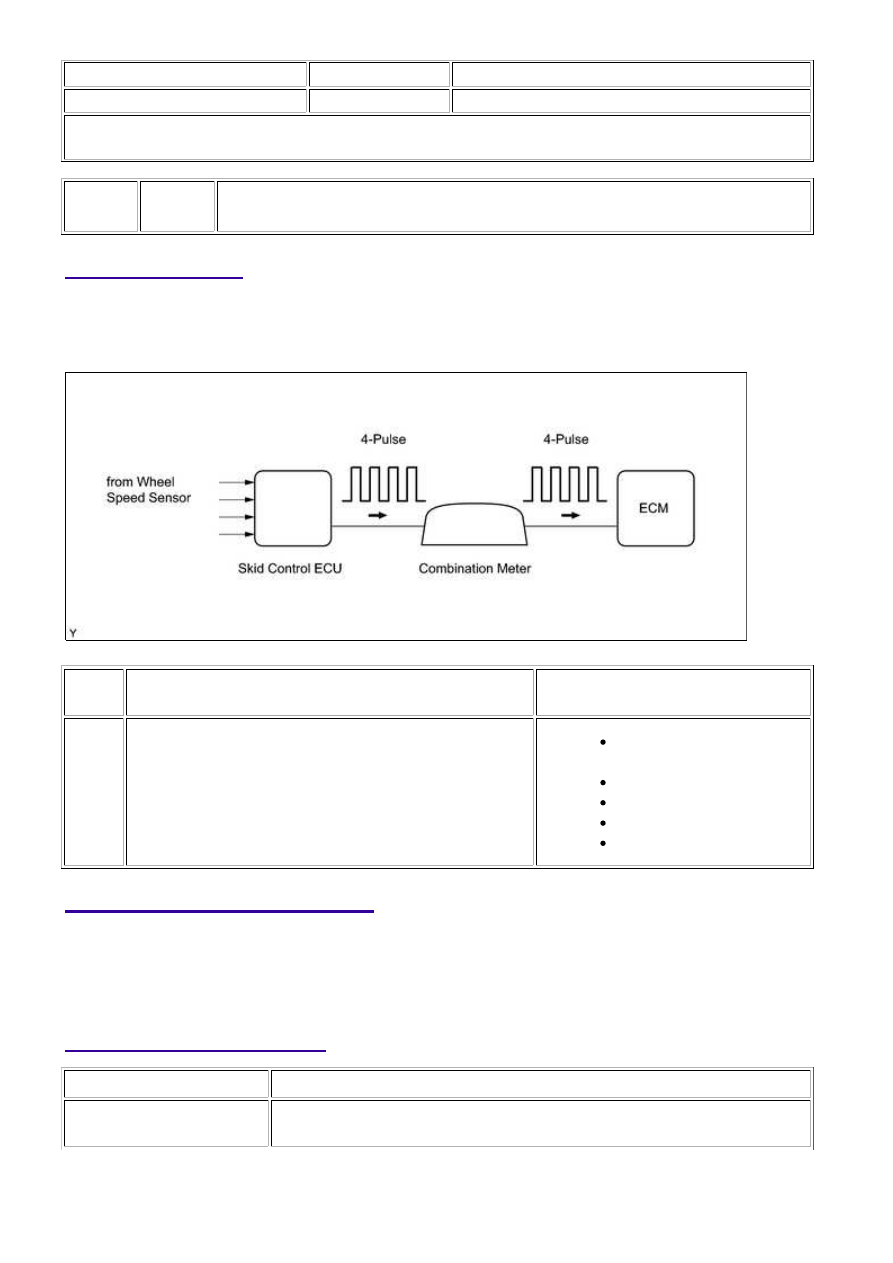

The speed sensor detects the wheel speed and sends the appropriate signals to the skid control ECU. The skid

control ECU converts these wheel speed signals into a 4-pulse signal and outputs it to the ECM via the

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0500

While vehicle being driven, no vehicle speed sensor signal

transmitted to ECM

(2 trip detection logic)

Open or short in speed signal

circuit

Wheel speed sensor

Combination meter

ECM

Skid control ECU

MONITOR DESCRIPTION

The ECM assumes that the vehicle is being driven when the indicated vehicle speed is more than 9 km/h (5.6

mph). If there is no speed signal from the combination meter despite these conditions being met, the ECM

interprets this as a malfunction in the speed signal circuit. The ECM then illuminates the MIL and stores the

DTC.

MONITOR STRATEGY

Related DTCs

P0500: Vehicle speed sensor "A" pulse input error

Required

Sensors/Components (Main)

Vehicle Speed Sensor (VSS), Combination meter and Skid control ECU
