Input the DTC: P0455 or P0456.

8.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.

9.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

10.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0455,P045...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000004U23009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P0463; Fuel Level Sensor "A" Circuit Range /

Performance; 2015 MY Tundra [08/2014 -        ]

DTC

P0461

Fuel Level Sensor "A" Circuit Range / Performance

DTC

P0462

Fuel Level Sensor "A" Circuit Low

DTC

P0463

Fuel Level Sensor "A" Circuit High

DESCRIPTION

NO.

DTC DETECTION CONDITION

TROUBLE AREA

P0461

(1 trip detection logic)

Open or short in fuel

sender gauge circuit

Fuel sender gauge

assembly

P0462

(2 trip detection logic)

Open or short in fuel

sender gauge circuit

Fuel sender gauge

assembly

P0463

(2 trip detection logic)

Open or short in fuel

sender gauge circuit

Fuel sender gauge

assembly

MONITOR DESCRIPTION

malfunction in the fuel sender gauge and stores a DTC.

MONITOR STRATEGY

Related DTCs

P0461: Fuel level sensor stuck

P0462: Fuel level sensor range check (Low Resistance)

P0463: Fuel level sensor range check (High Resistance)

Required sensors/Components

Fuel sender gauge

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P046...

Duration

10 seconds: P0461

30 seconds: P0462, P0463

MIL operation

1 driving cycle: P0461

2 driving cycles: P0462, P0463

TYPICAL ENABLING CONDITIONS

P0461

Monitor runs whenever following DTCs not stored

None

1. Either condition is met

(a) or (b)

(a) Battery voltage

8 V or higher

(b) Check mode

ON

2. Ignition switch

ON

3. Lost communication with IPC control module (U0155)

Not detected

P0462, P0463

Monitor runs whenever following DTCs not stored

None

Battery voltage

8 V or higher

Ignition switch

ON

Time after ignition switch turned from off to ON

2 seconds or more

Starter

OFF

Vehicle speed

40 km/h (24.86 mph) or higher for 30 seconds or

more

Vehicle speed sensor circuit failure (P0500)

Not detected

Lost communication with IPC control module

(U0155)

Not detected

TYPICAL MALFUNCTION THRESHOLDS

P0461 (for 100 L (26.4 US gal) Fuel Tank)

The difference between the fuel level sensor

maximum and fuel level sensor minimum is

less than 5 L

more (at high fuel level)

P0461 (for 144 L (38 US gal) Fuel Tank)

The difference between the fuel level sensor

maximum and fuel level sensor minimum is

less than 6.6 L

more (at high fuel level)

P0462

Fuel sender gauge resistance

Less than 35 Ω

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P046...

P0463

Fuel sender gauge resistance

More than 816 Ω

COMPONENT OPERATING RANGE

Fuel sender gauge resistance

Varies between 35 and 816 Ω

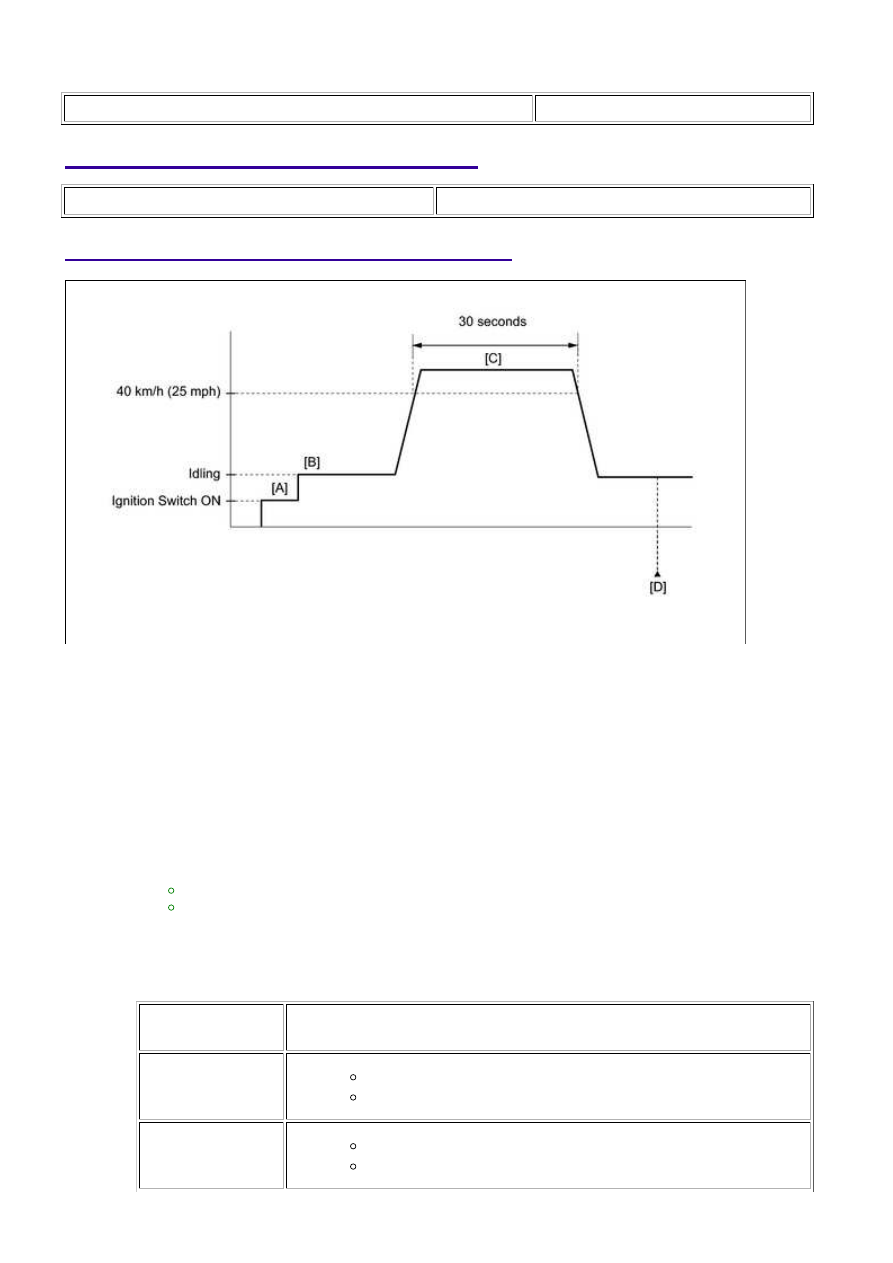

CONFIRMATION DRIVING PATTERN

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC procedure).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on [A].

5.

Start the engine [B].

6.

Drive the vehicle at 40 km/h (25 mph) or more for 30 seconds or more [C].

7.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [D].

8.

Read pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

9.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

10.

Input the DTC: P0461, P0462 or P0463.

11.

Check the DTC judgment result.

TECHSTREAM

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

12.
