Toyota Tundra (2015 year). Manual - part 1570

NEXT

GO TO STEP 9

6.

REPLACE CHARCOAL CANISTER ASSEMBLY

(a) Replace the charcoal canister assembly



.

NOTICE:

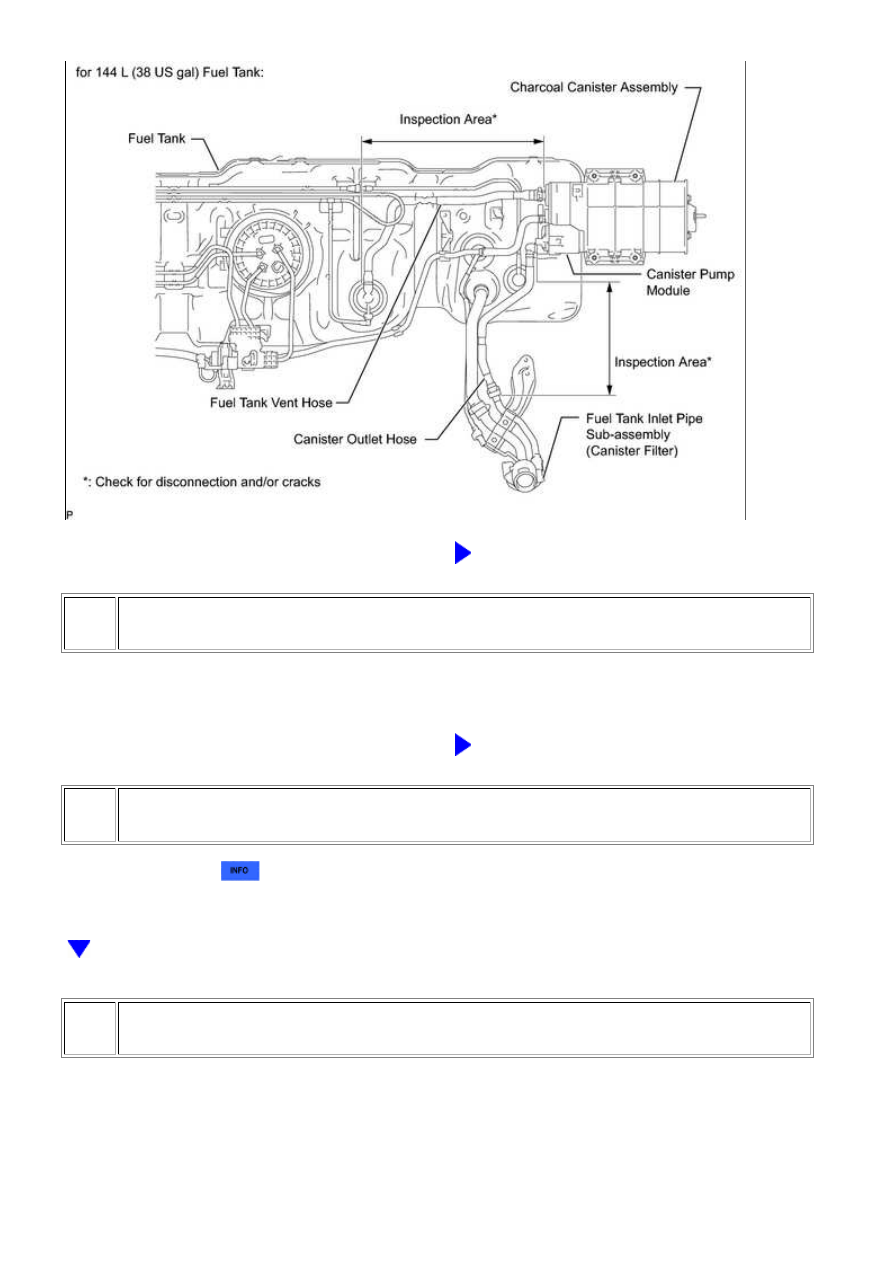

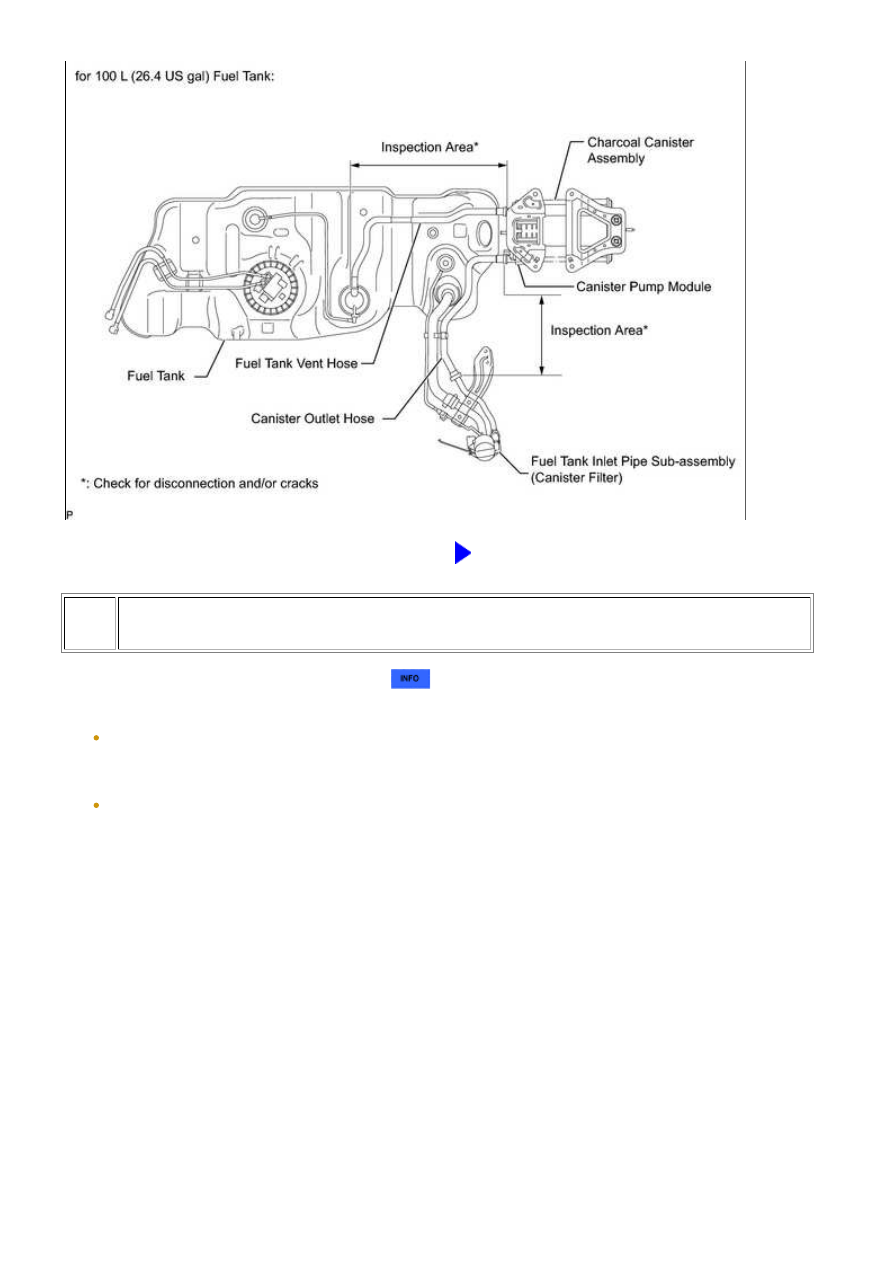

When replacing the charcoal canister assembly, check the canister pump module interior and related
pipes for water, fuel and other liquids. If liquids are present, check for disconnections and/or cracks in
the following: 1) the pipe from the air inlet port to the canister pump module; 2) the canister filter; and
3) the fuel tank vent hose.
Check for filter blockage in the canister filter. If the canister filter has blockages, replace the fuel tank
inlet pipe sub-assembly.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0451-P045...

NEXT

NEXT

GO TO STEP 9

7.

REPAIR OR REPLACE HARNESS OR CONNECTOR

HINT:

If the exhaust tailpipe has been removed, go to the next step before reinstalling it.

NEXT

GO TO STEP 9

8.

REPLACE ECM

(a) Replace the ECM



.

9.

CHECK WHETHER DTC OUTPUT RECURS (AFTER REPAIR)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Wait for at least 60 seconds.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes / Pending.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0451-P045...

HINT:

If no pending DTCs are displayed on the Techstream, the repair has been successfully completed.

NEXT

COMPLETED

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0451-P045...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000SWH0CGX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0455,P0456; Evaporative Emission Control System

Leak Detected (Gross Leak); 2015 MY Tundra [08/2014 -        ]

DTC

P0455

Evaporative Emission Control System Leak Detected (Gross Leak)

DTC

P0456

Evaporative Emission Control System Leak Detected (Very Small Leak)

DTC SUMMARY

DTCS MONITORING

ITEM

MALFUNCTION DETECTION

CONDITION

TROUBLE AREA

DETECTION

TIMING

DETECTION

LOGIC

P0455

EVAP gross

leak

Leak detection pump creates

negative pressure (vacuum) in

EVAP system and EVAP system

pressure measured. Reference

pressure measured at start and at

[second reference pressure x

0.2], ECM determines that EVAP

system has large leak.

Fuel tank

cap (loose)

Leakage

from EVAP

line

(Canister -

Fuel tank)

Leakage

from EVAP

line

(Purge

VSV -

Canister)

Canister

pump

module

Leakage

from fuel

tank

Leakage

from

canister

While

ignition

switch off

2 trip

P0456

EVAP small

leak

Leak detection pump creates

negative pressure (vacuum) in

EVAP system and EVAP system

pressure measured. Reference

pressure measured at start and at

second reference pressure, ECM

determines that EVAP system has

small leak.

Fuel tank

cap (loose)

Leakage

from EVAP

line

(Canister -

Fuel tank)

Leakage

from EVAP

line

(Purge

VSV -

Canister)

While

ignition

switch off

2 trip

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0455,P045...
