TECHSTREAM

DISPLAY

DESCRIPTION

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows NORMAL, the system is normal.
If the judgment result shows ABNORMAL, the system has a malfunction.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

check for permanent DTCs



.

HINT:

When P0461 is output and the result does not change from INCOMPLETE or N/A, check

13.

WIRING DIAGRAM

Refer to DTC B1500



.

INSPECTION PROCEDURE

Read freeze frame data using the Techstream. Freeze frame data records the engine condition when

malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle was

moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and other data

from the time the malfunction occurred.

PROCEDURE

1.

CHECK FUEL SENDER GAUGE ASSEMBLY (POWER SOURCE VOLTAGE)

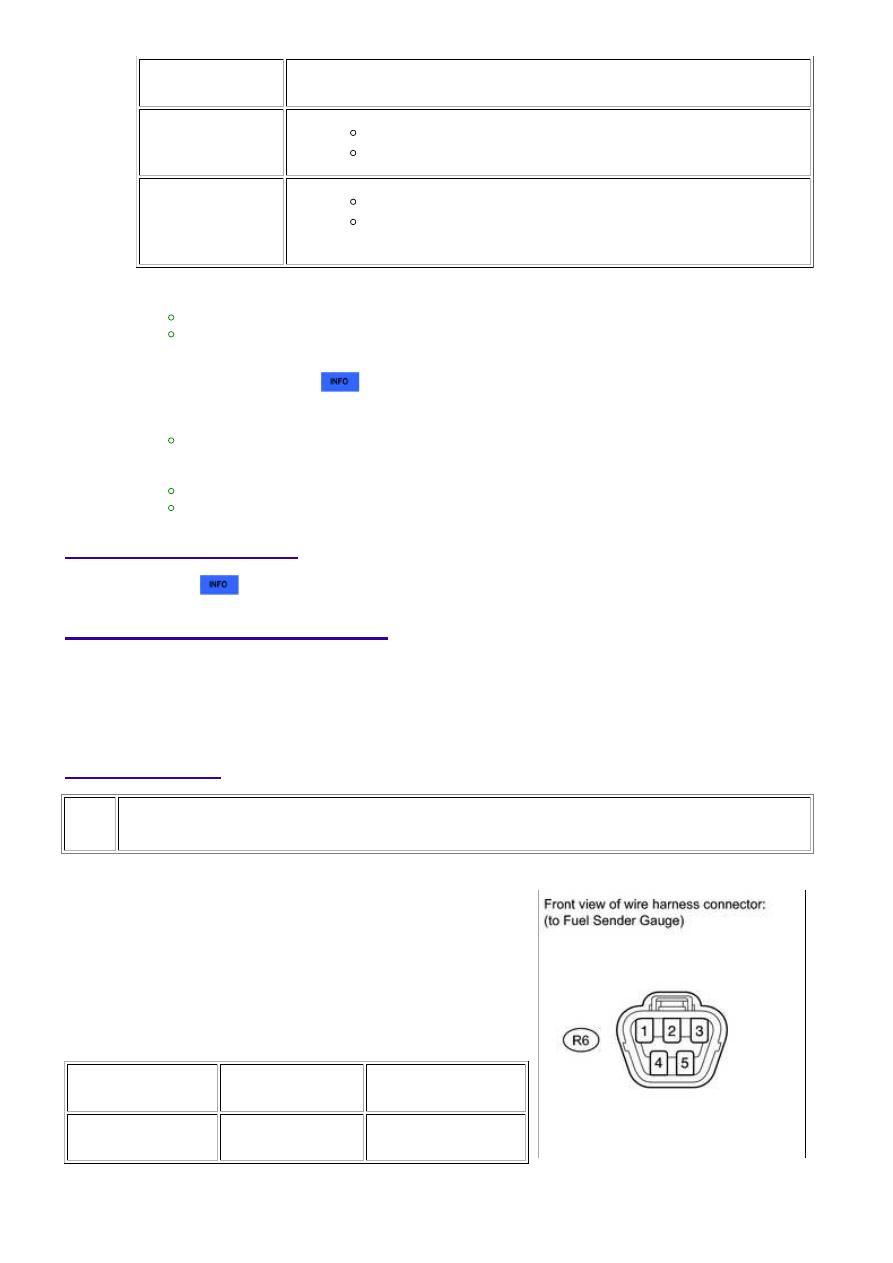

(a) Disconnect the R6 fuel sender gauge assembly

connector.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the

table below.

Standard Voltage:

TESTER

CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

R6-2 - R6-3

Ignition switch to

ON

11 to 14 V

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P046...

OK

OK

NEXT

NEXT

NG

GO TO STEP 13

2.

INSPECT FUEL SENDER GAUGE ASSEMBLY

(a) Inspect the fuel sender gauge assembly



.

NG

REPLACE FUEL SENDER GAUGE ASSEMBLY

3.

READ VALUE USING TECHSTREAM (ALCOHOL DENSITY ESTIMATE, SHORT FT,
LONG FT) [STEP *1]

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Drive the vehicle in accordance with the driving pattern described in Confirmation Driving

Pattern.

(e) Make sure that the Data List item "Alcohol Density Learning" is "Compl".

(f) Enter the following menus: Powertrain / Engine and ECT / Data List / Alcohol Density Estimate,

Short FT and Long FT.

(g) Check the data list values, and then write them down.

4.

CONFIRM ALCOHOL CONCENTRATION IN FUEL [STEP *2]

(a) Confirm the alcohol concentration in the fuel



.

(b) Write down the alcohol concentration in the fuel.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P046...

A

A

5.

CONFIRM LEARNED VALUE

(a) Use the following formula to calculate the difference between the learned value from step *1

and the actual alcohol concentration in the fuel from step *2.

HINT:

| (Alcohol Density Estimate / 2) - (Alcohol Concentration in Fuel / 2) | < 10%

Result

RESULT

PROCEED TO

Difference is 10% or more

A

Difference is less than 10%

B

B

GO TO STEP 12

6.

CONFIRM LEARNED VALUE

(a) Use the following formula to calculate the difference between the learned values from step *1

and the actual alcohol concentration in the fuel from step *2.

HINT:

| ((Alcohol Density Estimate / 2) + Short FT + Long FT) - (Alcohol Concentration in Fuel / 2) | < 35%

Result

RESULT

PROCEED TO

Difference is 35% or more

A

Difference is 11 to 34%

B

Difference is 10% or less

C

B

GO TO STEP 8

C

GO TO STEP 10

7.

CHECK FUEL INJECTION SYSTEM

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0461-P046...

A

(a) Check the fuel injection system



.

HINT:

If the problem area cannot be determined by checking the fuel injection system, proceed to the next

step.

NEXT

GO TO STEP 10

8.

CONFIRM ALCOHOL CONCENTRATION IN FUEL

(a) Confirm the actual alcohol concentration in the fuel from step *2.

Result

RESULT

PROCEED TO

Alcohol concentration is more than 20%

A

Alcohol concentration is 20% or less

B

B

GO TO STEP 11

9.

REPLACE FUEL

(c) Turn the ignition switch to ON.

(d) Turn the Techstream on.

(e) Enter the following menus: Powertrain / Engine and ECT / Utility / Fuel Density Learning Value

Reset.

(f) Confirm the following conditions as instructed on the screen.

(1) Ignition switch: ON

(2) Engine: stopped

(3) Battery voltage: 9 V or higher

(g) After confirming, select "Next" and initialize the learned value.

HINT:

If a message indicating learned value initialization failure is displayed on the screen, confirm the

execution conditions, and perform learned value initialization again.

(h) Turn the ignition switch off and wait for at least 30 seconds.

NOTICE:
