No gas leakage.

NG

REPAIR OR REPLACE EXHAUST GAS LEAK POINT

7.

INSPECT HEATED OXYGEN SENSOR (HEATER RESISTANCE)

NG

REPLACE HEATED OXYGEN SENSOR

8.

CHECK HARNESS AND CONNECTOR (HEATED OXYGEN SENSOR - ECM)

(a) Disconnect the D31 or D32 HO2 sensor connector.

(b) Disconnect the D74 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D31-1 (HT1B) - D74-45 (HT1B)

Always

Below 1 Ω

D31-3 (OX1B) - D74-114 (OX1B)

Always

Below 1 Ω

D31-4 (E1) - D74-115 (EX1B)

Always

Below 1 Ω

D32-1 (HT2B) - D74-44 (HT2B)

Always

Below 1 Ω

D32-3 (OX2B) - D74-112 (OX2B)

Always

Below 1 Ω

D32-4 (E1) - D74-113 (EX2B)

Always

Below 1 Ω

D31-1 (HT1B) or D74-45 (HT1B) - Body ground

Always

10 kΩ or higher

D31-3 (OX1B) or D74-114 (OX1B) - Body ground

Always

10 kΩ or higher

D32-1 (HT2B) or D74-44 (HT2B) - Body ground

Always

10 kΩ or higher

D32-3 (OX2B) or D74-112 (OX2B) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

9.

REPLACE HEATED OXYGEN SENSOR

(a) Replace the heated oxygen sensor



.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P013...

NEXT

NEXT

NEXT

10.

PERFORM CONFIRMATION DRIVING PATTERN

(a) Refer to the confirmation driving pattern for P0136, P0137, P0138, P0156, P0157 and P0158.

11.

CHECK WHETHER DTC OUTPUT RECURS (DTC P0136, P0137, P0138, P0156, P0157 OR P0158)

(a) Connect the Techstream to the DLC3.

(b) Turn the Techstream on.

(c) Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

(d) Input DTC: P0136, P0137, P0138, P0156, P0157 or P0158.

(e) Check the DTC Monitor is NORMAL. If DTC Monitor is INCOMPLETE, perform the driving pattern adding the vehicle

speed.

Result

DISPLAY (DTC OUTPUT)

PROCEED TO

NORMAL

(No DTC output)

A

ABNORMAL

(P0136, P0137, P0138, P0156, P0157 or P0158 detected)

B

B

REPLACE AIR FUEL RATIO SENSOR

A

END

12.

REPLACE AIR FUEL RATIO SENSOR

(a) Replace the air fuel ratio sensor



.

13.

PERFORM CONFIRMATION DRIVING PATTERN

(a) Refer to the confirmation driving pattern for P0136, P0137, P0138, P0156, P0157 and P0158.

14.

CHECK WHETHER DTC OUTPUT RECURS (DTC P0136, P0138, P0156 OR P0158)

(a) Connect the Techstream to the DLC3.

(b) Turn the Techstream on.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P013...

OK

OK

(c) Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

(d) Input DTC: P0136, P0137, P0138, P0156, P0157 or P0158.

(e) Check the DTC Monitor is NORMAL. If DTC Monitor is INCOMPLETE, perform the driving pattern adding the vehicle

speed.

Result

DISPLAY (DTC OUTPUT)

PROCEED TO

ABNORMAL

(P0136, P0138, P0156 or P0158 detected)

A

NORMAL

(No DTC output)

B

B

END

A

REPLACE HEATED OXYGEN SENSOR

15.

CHECK FOR EXHAUST GAS LEAK

(a) Check for exhaust gas leak.

OK:

No gas leakage.

NG

REPAIR OR REPLACE EXHAUST GAS LEAK POINT

16.

CHECK HARNESS AND CONNECTOR (CHECK FOR SHORT)

(a) Turn the ignition switch off and wait for 5 minutes.

(b) Disconnect the D74 ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-45 (HT1B) - D74-114 (OX1B)

Always

10 kΩ or higher

D74-44 (HT2B) - D74-112 (OX2B)

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

17.

PERFORM CONFIRMATION DRIVING PATTERN

(a) Perform Confirmation Driving Pattern (P0139 and P0159).

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P013...

NEXT

18.

READ DTC OUTPUT (DTC P0139 OR P0159 IS OUTPUT AGAIN)

(a) Connect the Techstream to the DLC3.

(b) Clear the DTCs.

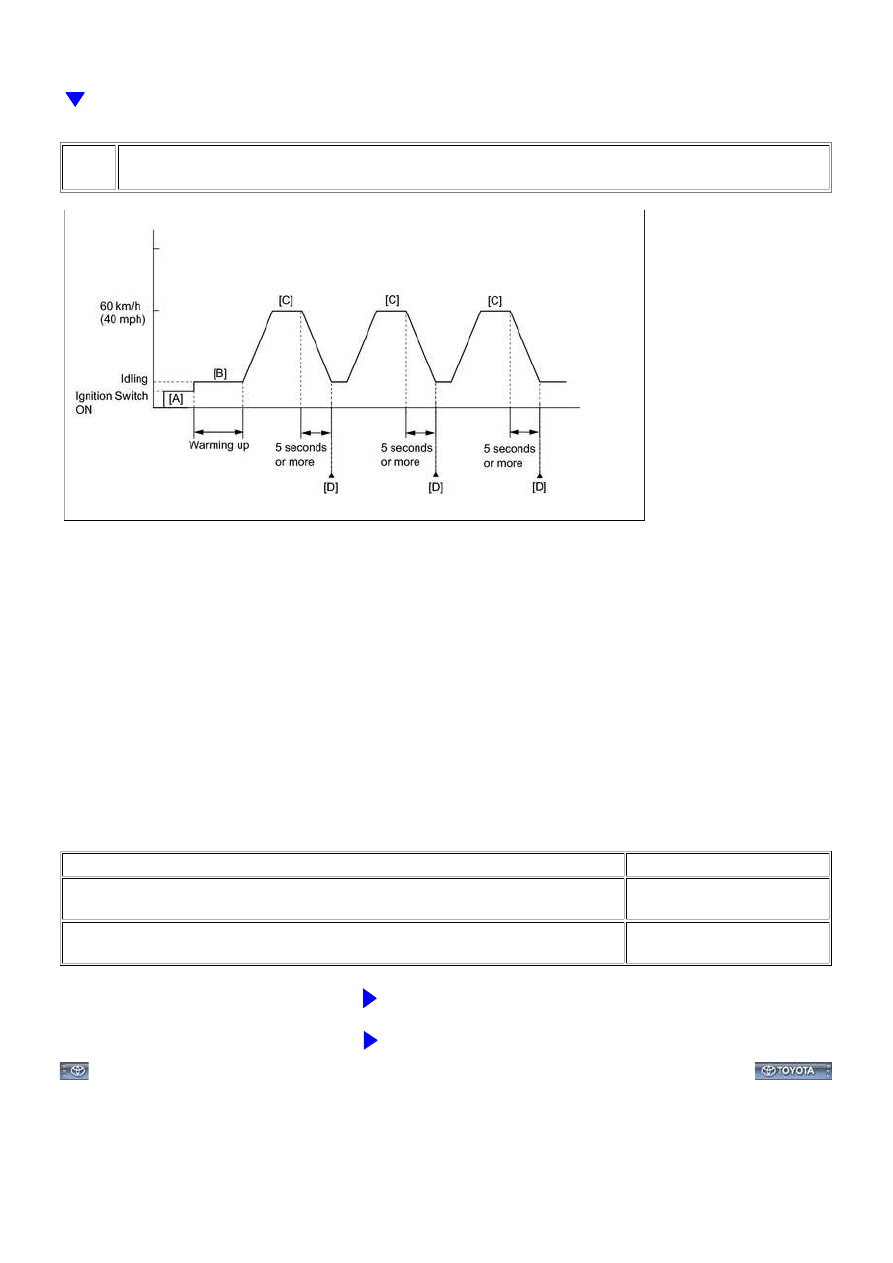

(c) Start the engine. [A]

(d) Warm up the engine until the engine coolant temperature reaches 75°C (167°F) or more. [B]

(e) Drive the vehicle 40 mph (60 km/h) and decelerate the vehicle for 5 seconds or more. [C]

(f) Turn the Techstream on.

(g) Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness. [D]

(h) Input DTCs: P0139 or P0159.

(i) INCOMPLETE, perform the drive pattern adding the vehicle speed and using the second gear to decelerate the

vehicle.

Result

Result

Proceed to

ABNORMAL

(P0139 and/or P0159 detected)

A

NORMAL

(No DTC output)

B

B

CHECK FOR INTERMITTENT PROBLEMS

A

REPLACE HEATED OXYGEN SENSOR
