Title: PARK ASSIST / MONITORING: CLEARANCE SONAR MAIN SWITCH: REMOVAL; 2015 MY Tundra [08/2014

-        ]

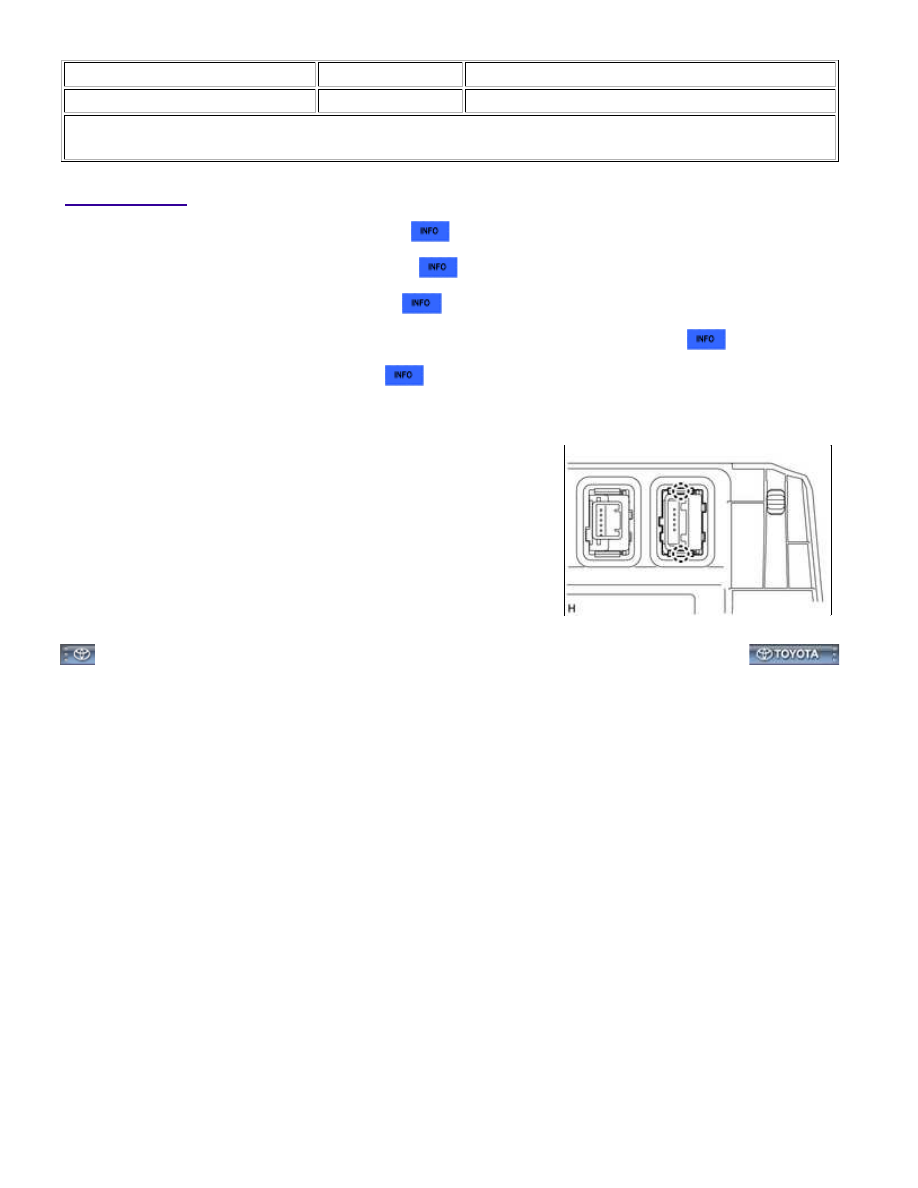

REMOVAL

1. REMOVE INSTRUMENT SIDE PANEL LH

2. REMOVE FRONT DOOR SCUFF PLATE LH

3. REMOVE COWL SIDE TRIM BOARD LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE NO. 2 SWITCH HOLE BASE

6. REMOVE BACK SONAR OR CLEARANCE SONAR SWITCH ASSEMBLY

(a) Detach the 2 claws and remove the back sonar or clearance

sonar switch assembly.

PARK ASSIST / MONITORING: CLEARANCE SONAR MAIN SWI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000316S00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: CLEARANCE SONAR MAIN SWITCH: INSPECTION; 2015 MY Tundra

[08/2014 -        ]

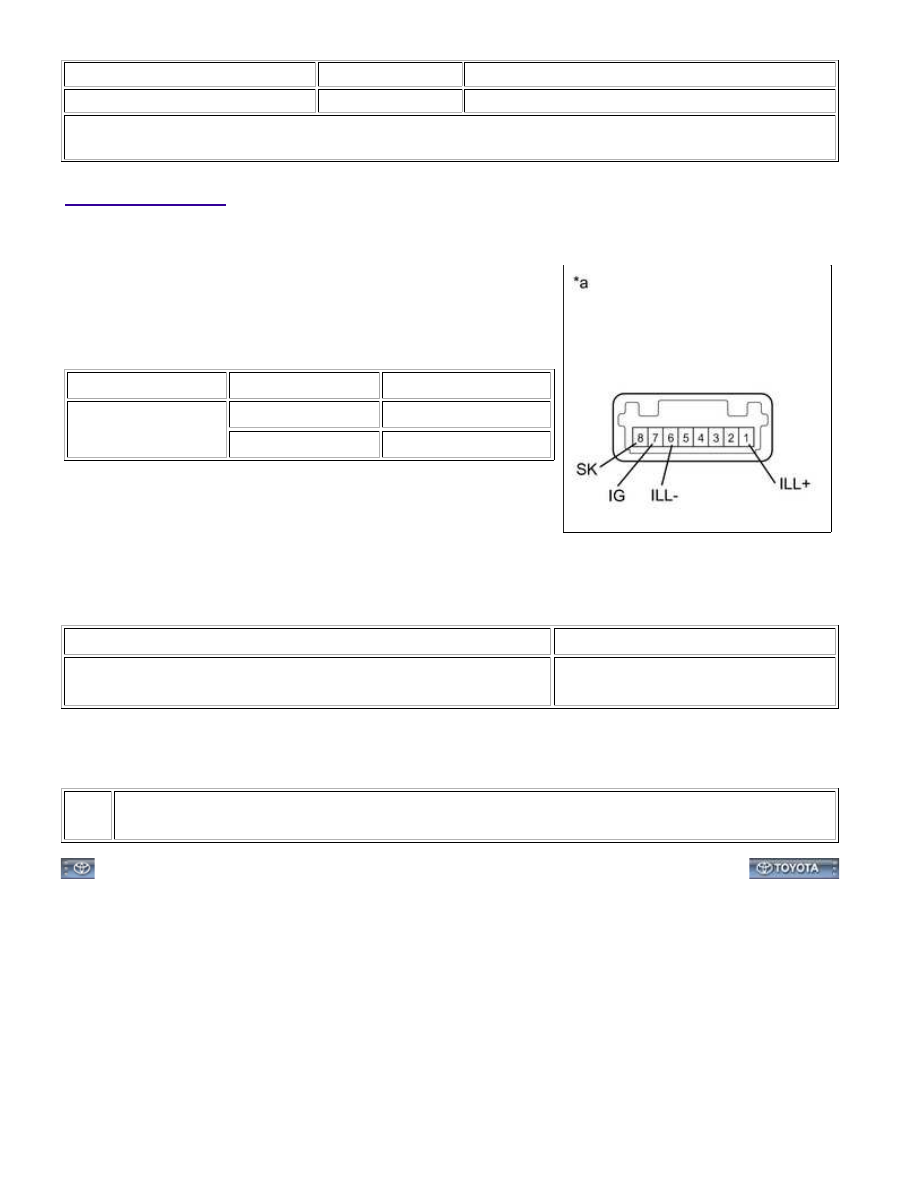

INSPECTION

1. INSPECT BACK SONAR OR CLEARANCE SONAR SWITCH ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

7 (IG) - 8 (SK)

Sonar switch off

10 kΩ or higher

Sonar switch on

Below 1 Ω

If the result is not as specified, replace the back sonar or

clearance sonar switch assembly.

(b) Check that the switch illuminates.

OK:

TESTER CONNECTION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1 (ILL+)
Battery negative (-) → Terminal 6 (ILL-)

Illuminates

If the result is not as specified, replace the back sonar or clearance sonar switch assembly.

Text in Illustration

*a

Component without harness connected

(Back Sonar or Clearance Sonar Switch Assembly)

PARK ASSIST / MONITORING: CLEARANCE SONAR MAIN SWI...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000319B009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: CLEARANCE SONAR MAIN SWITCH: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

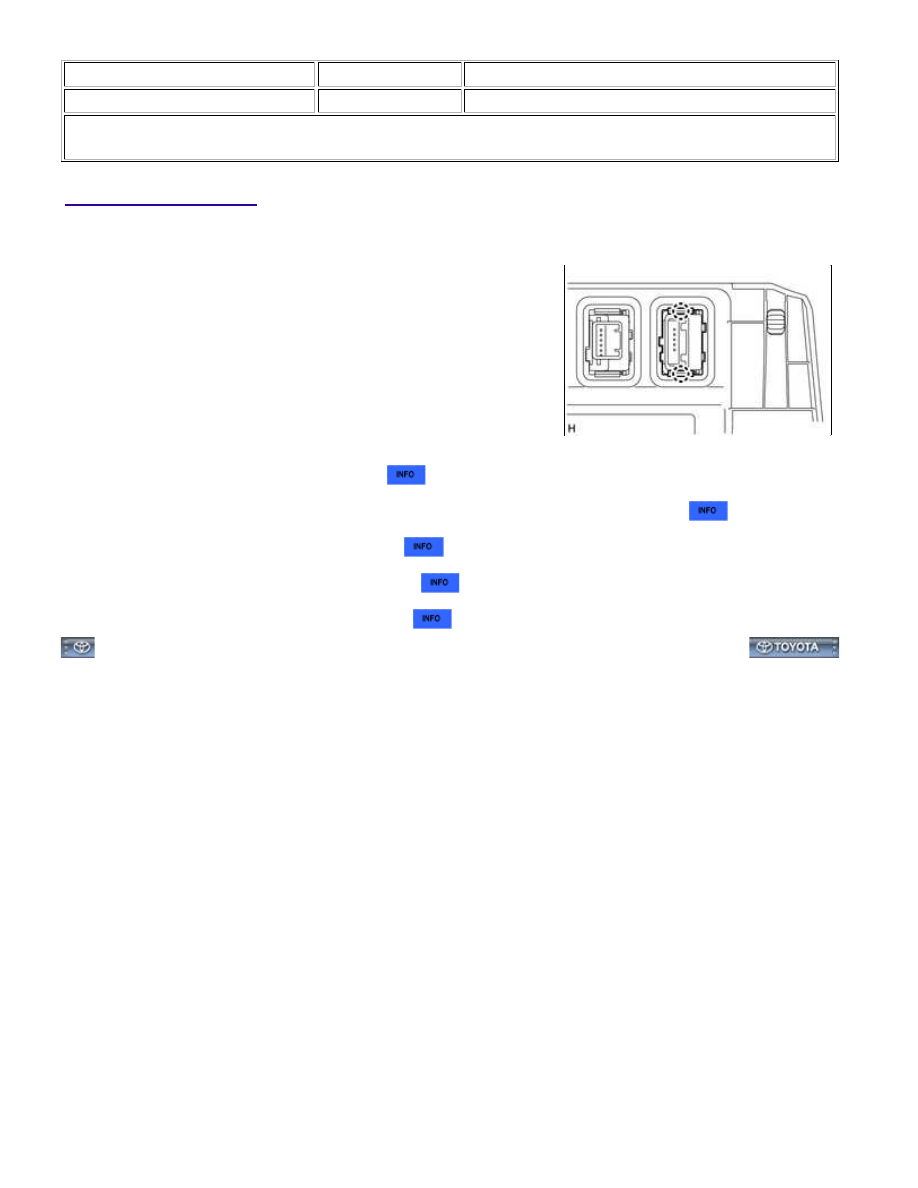

INSTALLATION

1. INSTALL BACK SONAR OR CLEARANCE SONAR SWITCH ASSEMBLY

(a) Attach the 2 claws to install the back sonar or clearance sonar

switch assembly.

2. INSTALL NO. 2 SWITCH HOLE BASE

3. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

4. INSTALL COWL SIDE TRIM BOARD LH

5. INSTALL FRONT DOOR SCUFF PLATE LH

6. INSTALL INSTRUMENT SIDE PANEL LH
