6.6 J

Doc ID: RM000004S2N01QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM: Power Source Circuit; 2015 MY Tundra

[08/2014 -        ]

Power Source Circuit

DESCRIPTION

This circuit provides power to operate the blind spot monitor sensor.

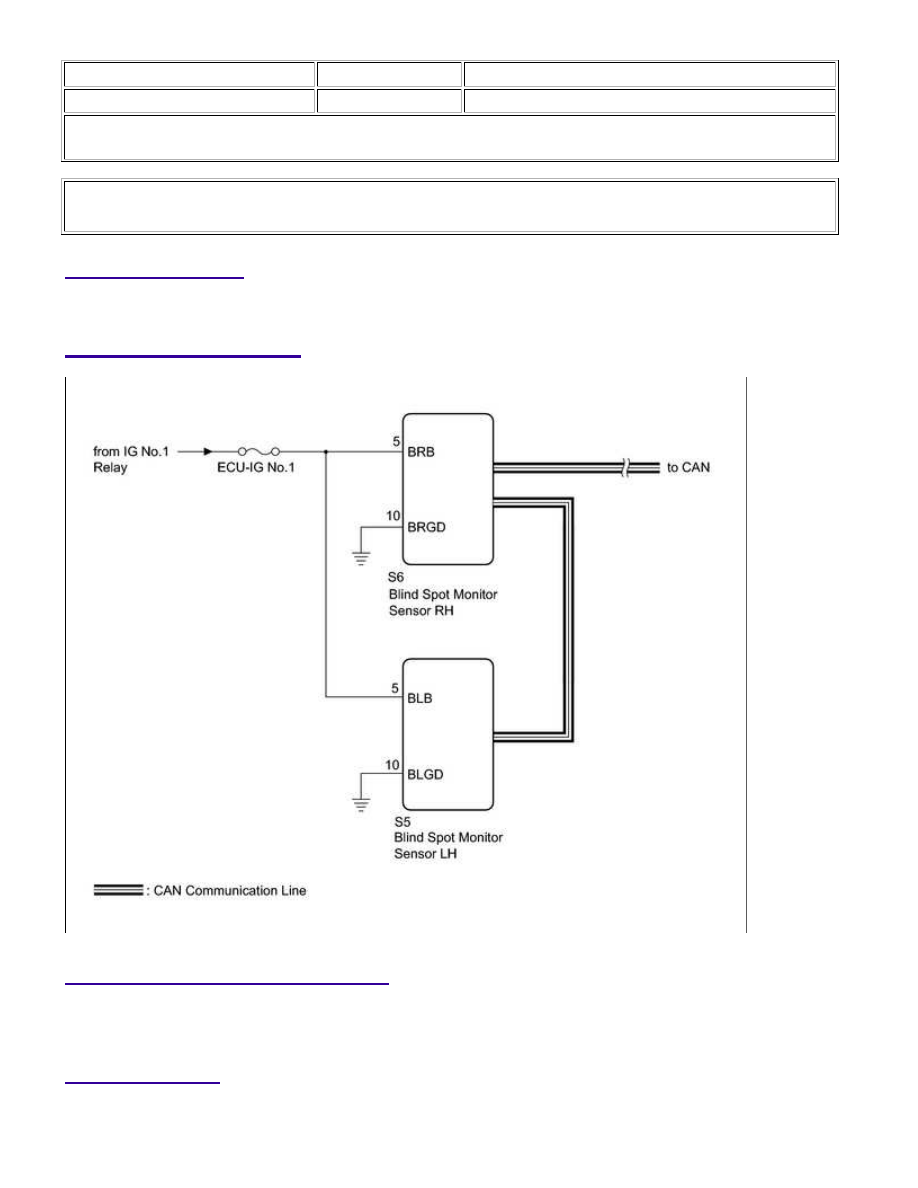

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

1.

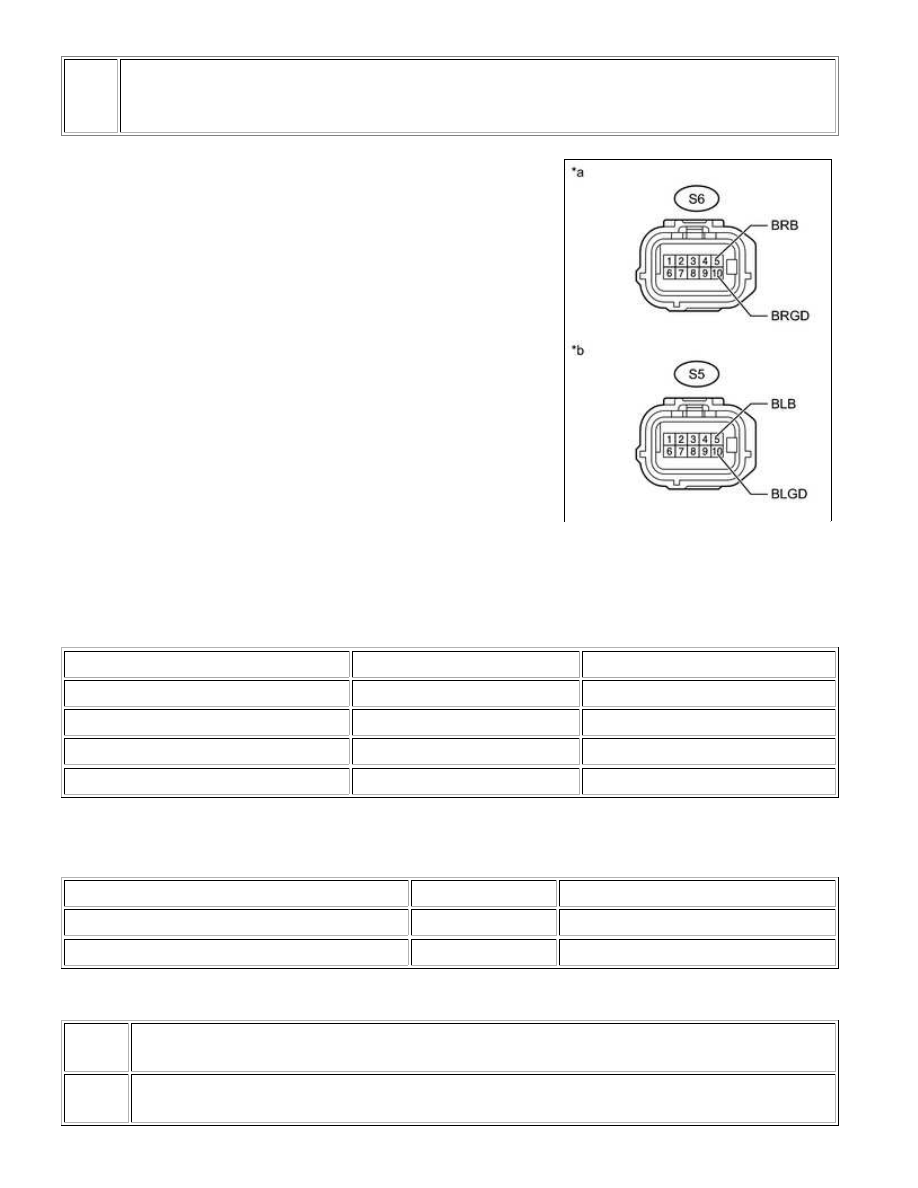

CHECK HARNESS AND CONNECTOR (BLIND SPOT MONITOR SENSOR LH, BLIND SPOT
MONITOR SENSOR RH - BATTERY AND BODY GROUND)

(a) Disconnect the blind spot monitor sensor RH connector.

(b) Disconnect the blind spot monitor sensor LH connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

S6-5 (BRB) - Body ground

Ignition switch ON

11 to 14 V

S6-5 (BRB) - Body ground

Ignition switch off

Below 1 V

S5-5 (BLB) - Body ground

Ignition switch ON

11 to 14 V

S5-5 (BLB) - Body ground

Ignition switch off

Below 1 V

(d) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

S6-10 (BRGD) - Body ground

Always

Below 1 Ω

S5-10 (BLGD) - Body ground

Always

Below 1 Ω

Text in Illustration

*a

*b

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

PARK ASSIST / MONITORING: BLIND SPOT MONITOR SYSTEM:...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000316R009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: CLEARANCE SONAR MAIN SWITCH: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

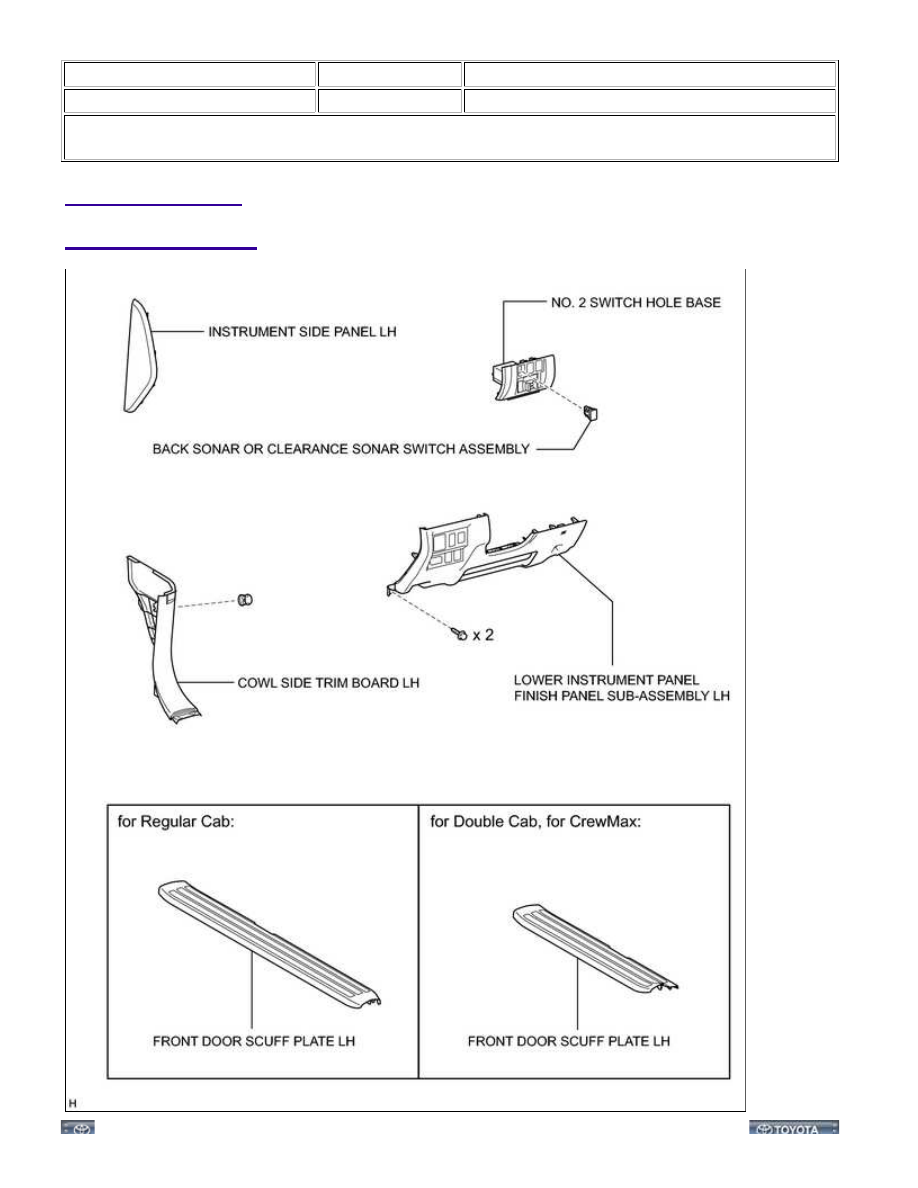

COMPONENTS

ILLUSTRATION

PARK ASSIST / MONITORING: CLEARANCE SONAR MAIN SWI...
