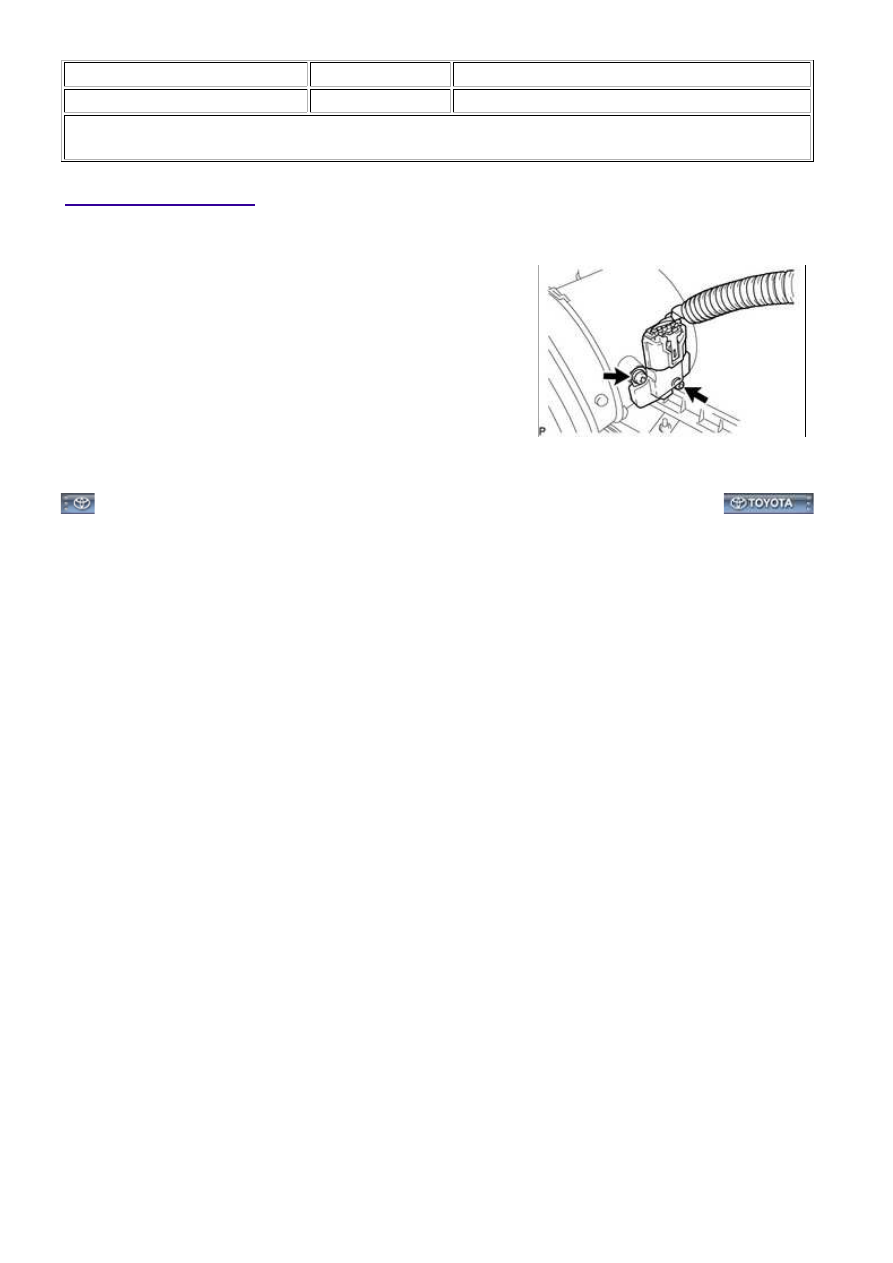

1. REMOVE MASS AIR FLOW METER

(a) Disconnect the MAF connector.

(b) Remove the 2 screws and MAF meter.

3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031VM026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: INSPECTION; 2015 MY Tundra [08/2014

-        ]

INSPECTION

1. INSPECT MASS AIR FLOW METER

(a) Check the output voltage.

(1) Apply battery voltage across terminals 1 (+B) and 2

(E2G).

NOTICE:

While using the battery during inspection, do not bring the

positive and negative tester probes too close to each other as
a short circuit may occur.

(2) Using a voltmeter, connect the positive (+) tester probe to terminal 3 (VG), and negative (-) tester

probe to terminal 2 (E2G).

(3) Blow air into the MAF meter, and check that the voltage fluctuates.

If the result is not as specified, replace the MAF meter.

(b) Perform a visual check for any foreign matter on the

OK:

There is no foreign material.

If the result is not as specified, replace the mass air flow

meter.

(c) Check the IAT sensor.

3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER...

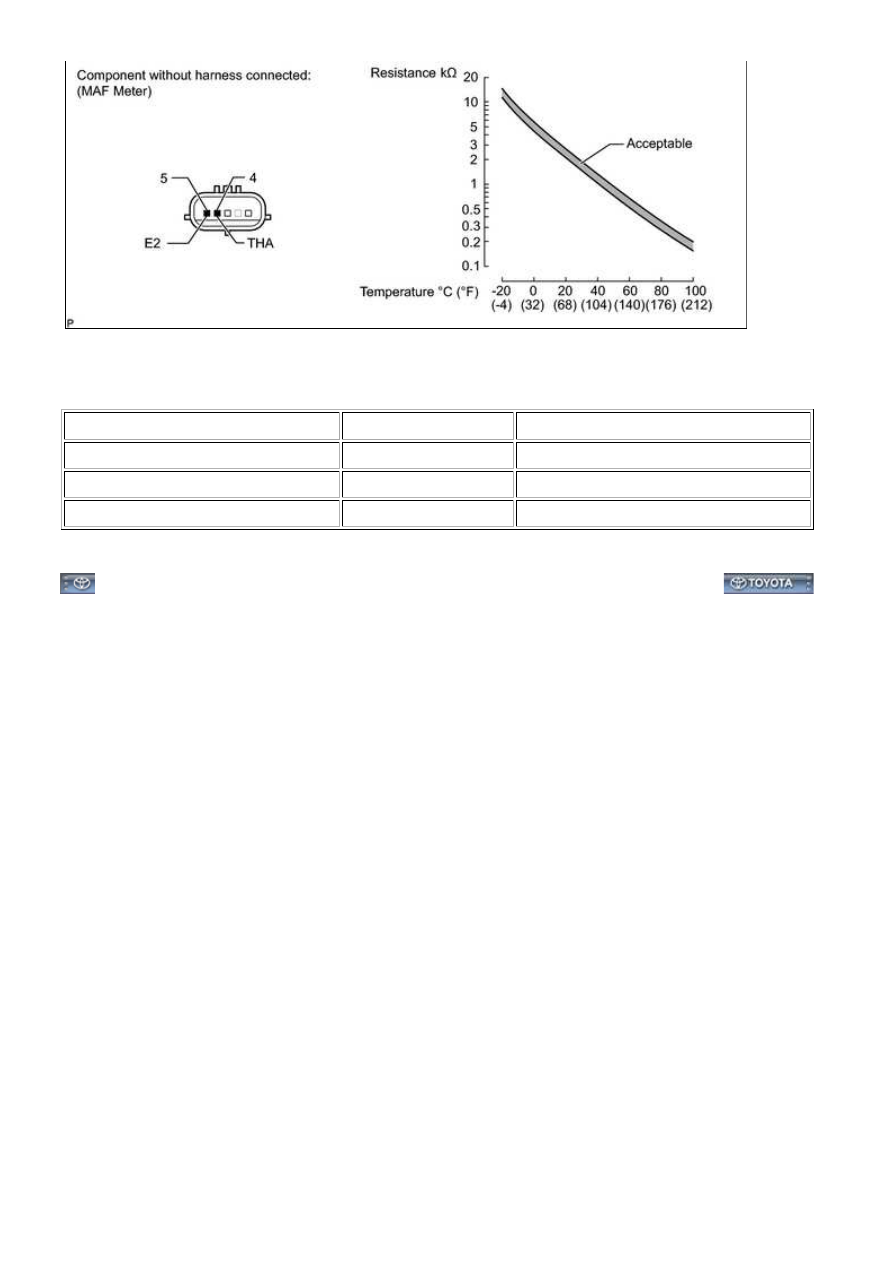

(1) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (THA) - 5 (E2)

-20°C (-4°F)

12.5 k to 16.9 kΩ

4 (THA) - 5 (E2)

20°C (68°F)

2.19 k to 2.67 kΩ

4 (THA) - 5 (E2)

60°C (140°F)

0.50 k to 0.68 kΩ

If the result is not as specified, replace the MAF meter.

3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031VJ023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

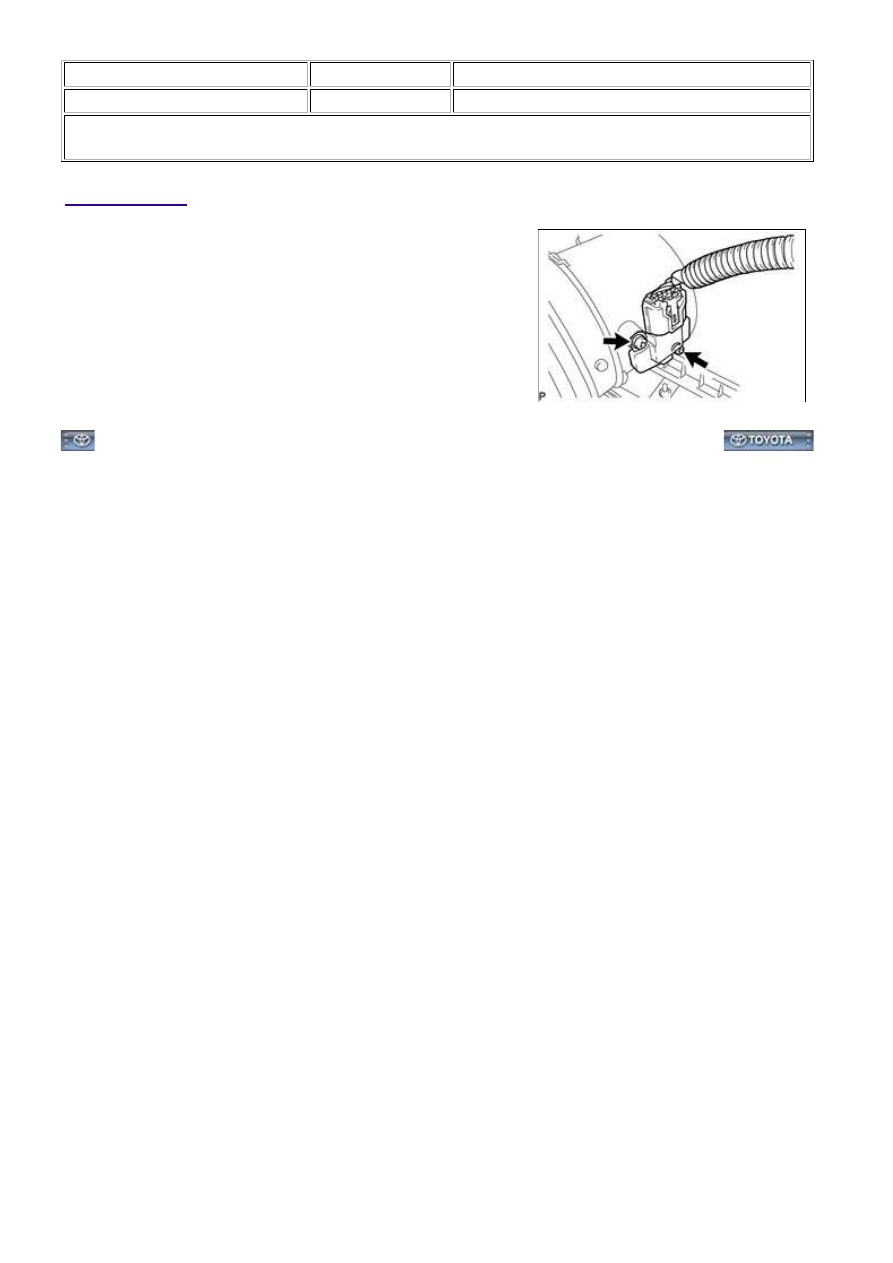

1. INSTALL MASS AIR FLOW METER

(a) Install the MAF meter with the 2 screws.

Torque:

1.7 N·m {17 kgf·cm, 15in·lbf}

(b) Connect the MAF connector.
