Toyota Tundra (2015 year). Manual - part 1467

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002TKY02HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

1. INSTALL KNOCK SENSOR

(a) Install the 4 knock sensors with the 4 bolts so that the knock

sensors are angled as shown in the illustration.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

Text in Illustration

*a

Bank 2 Sensor 1

*b

Bank 1 Sensor 1

*c

Bank 2 Sensor 2

*d

Bank 1 Sensor 2

*e

Front

*f

Upper

*g

Rear

NOTICE:

(b) Connect the 4 knock sensor connectors.

2. INSTALL SEPARATOR CASE

(a) Install the separator case with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

3. CONNECT NO. 10 WATER BY-PASS HOSE

(a) Connect the No. 10 water by-pass hose to the separator

case, and slide the clamp to secure the hose.

Text in Illustration

*a

White Mark

HINT:

Make sure the hose color matches the connection area color.

4. CONNECT NO. 9 WATER BY-PASS HOSE

3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: INST...

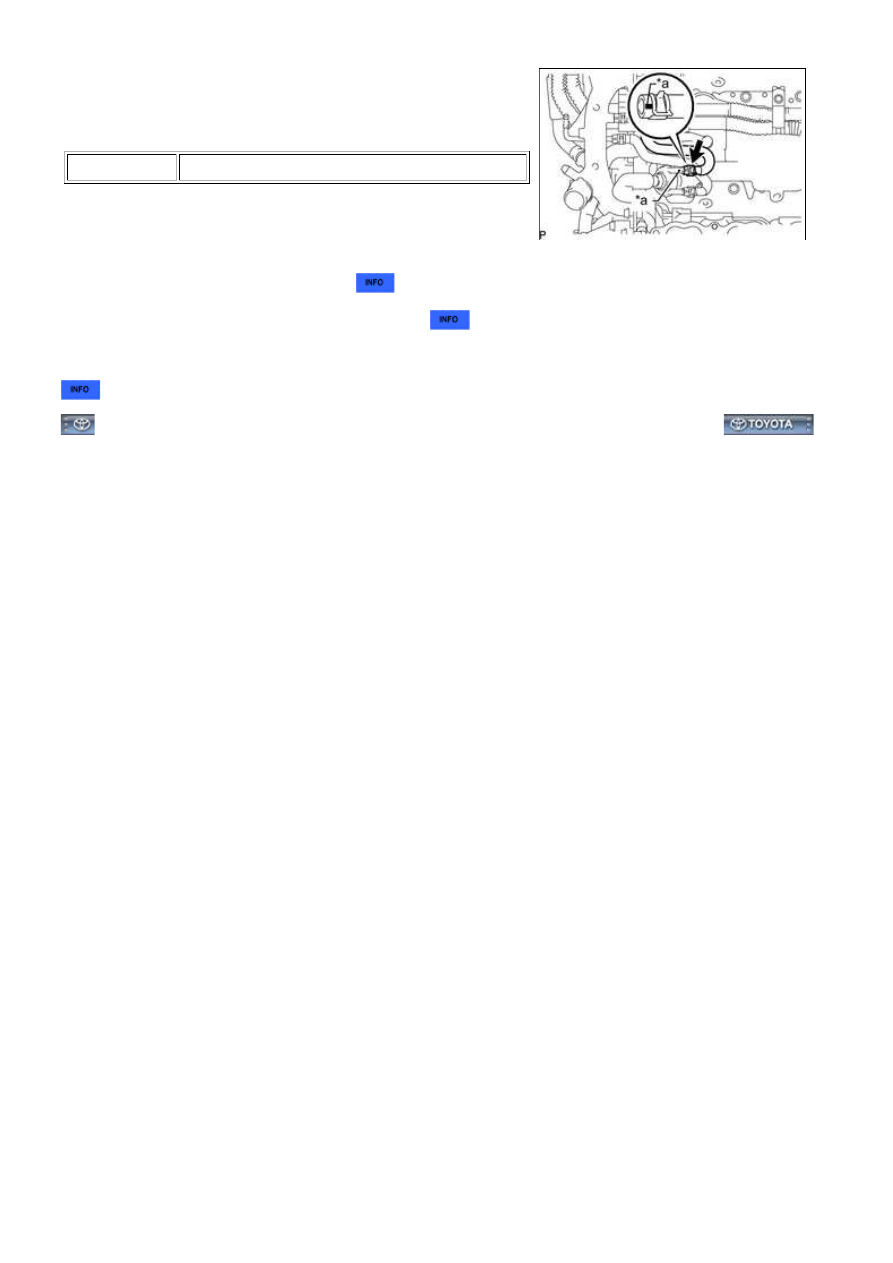

(a) Connect the No. 9 water by-pass hose to the separator case,

and slide the clamp to secure the hose.

Text in Illustration

*a

Pink Mark

HINT:

Make sure the hose color matches the connection area color.

5. INSTALL NO. 1 ENGINE COVER

6. INSTALL NO. 2 CYLINDER HEAD COVER

7. INSTALL INTAKE MANIFOLD

3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: INST...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031VK023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

ILLUSTRATION

3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031VN02TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. CHECK MASS AIR FLOW METER

(a) Check the mass air flow value.

(1) Connect the Techstream to the DLC3.

(2) Turn the ignition switch to ON.

(3) Turn the Techstream main switch on.

(4) Enter the following menus: Powertrain / Engine / Data List / All Data / MAF.

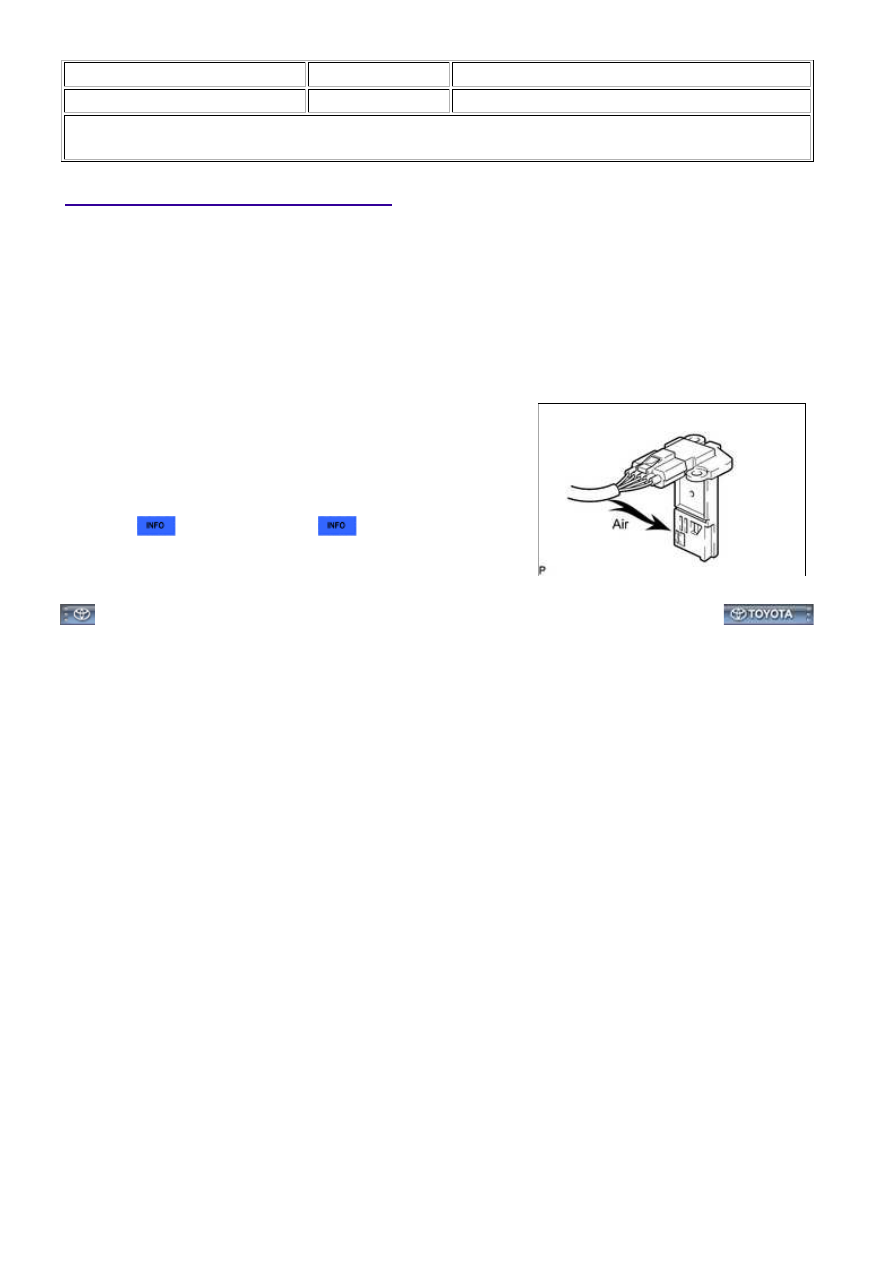

(5) Blow air into the MAF meter, and check that the MAF

value fluctuates.

If the result is not as specified, check the MAF meter



, or wiring and ECM



.

3UR-FBE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER...
