Toyota Tundra (2015 year). Manual - part 1466

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031ZX01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

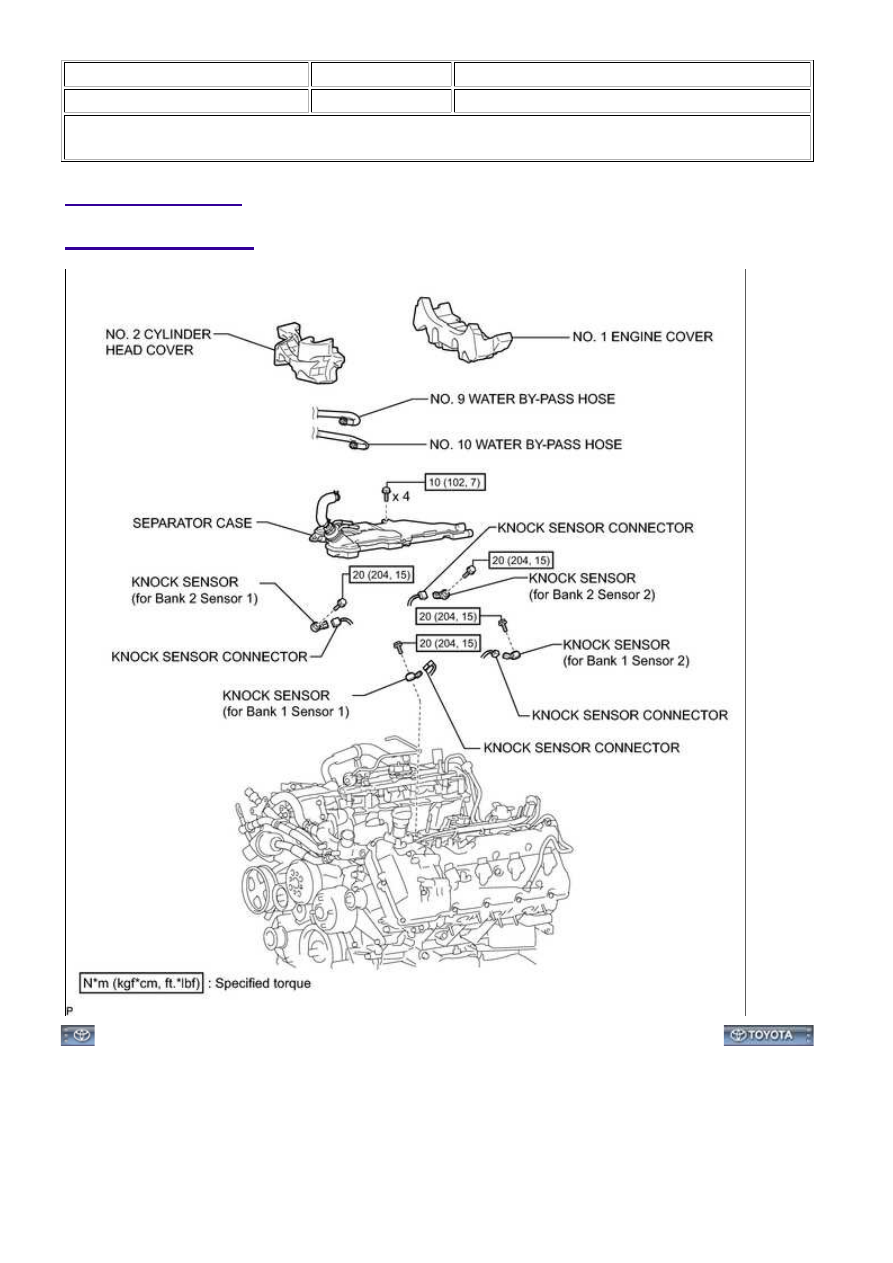

COMPONENTS

ILLUSTRATION

3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: COM...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQK03TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

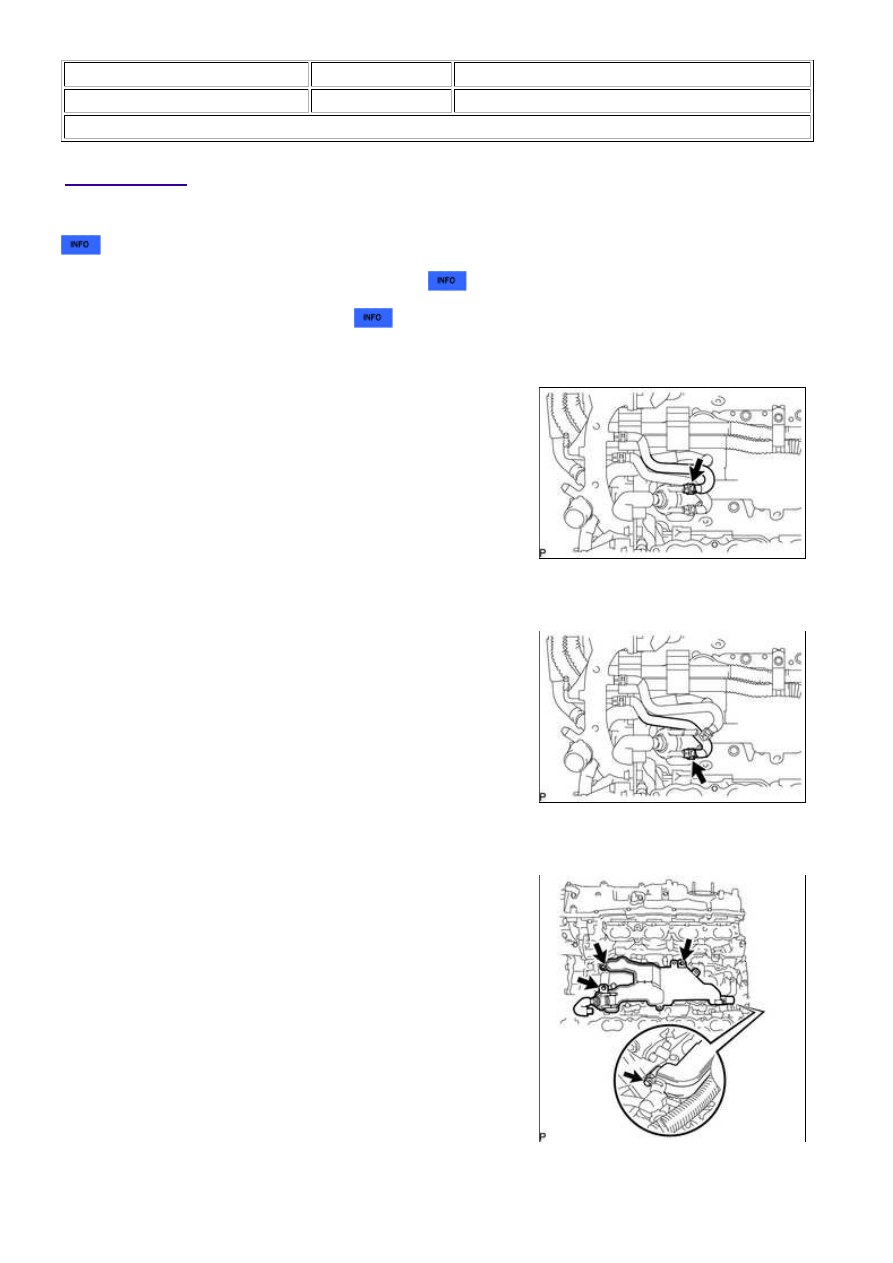

REMOVAL

1. REMOVE INTAKE MANIFOLD

2. REMOVE NO. 2 CYLINDER HEAD COVER

3. REMOVE NO. 1 ENGINE COVER

4. DISCONNECT NO. 9 WATER BY-PASS HOSE

(a) Slide the clamp and disconnect the No. 9 water by-pass hose

from the separator case.

5. DISCONNECT NO. 10 WATER BY-PASS HOSE

(a) Slide the clamp and disconnect the No. 10 water by-pass

hose from the separator case.

6. REMOVE SEPARATOR CASE

(a) Remove the 4 bolts and separator case.

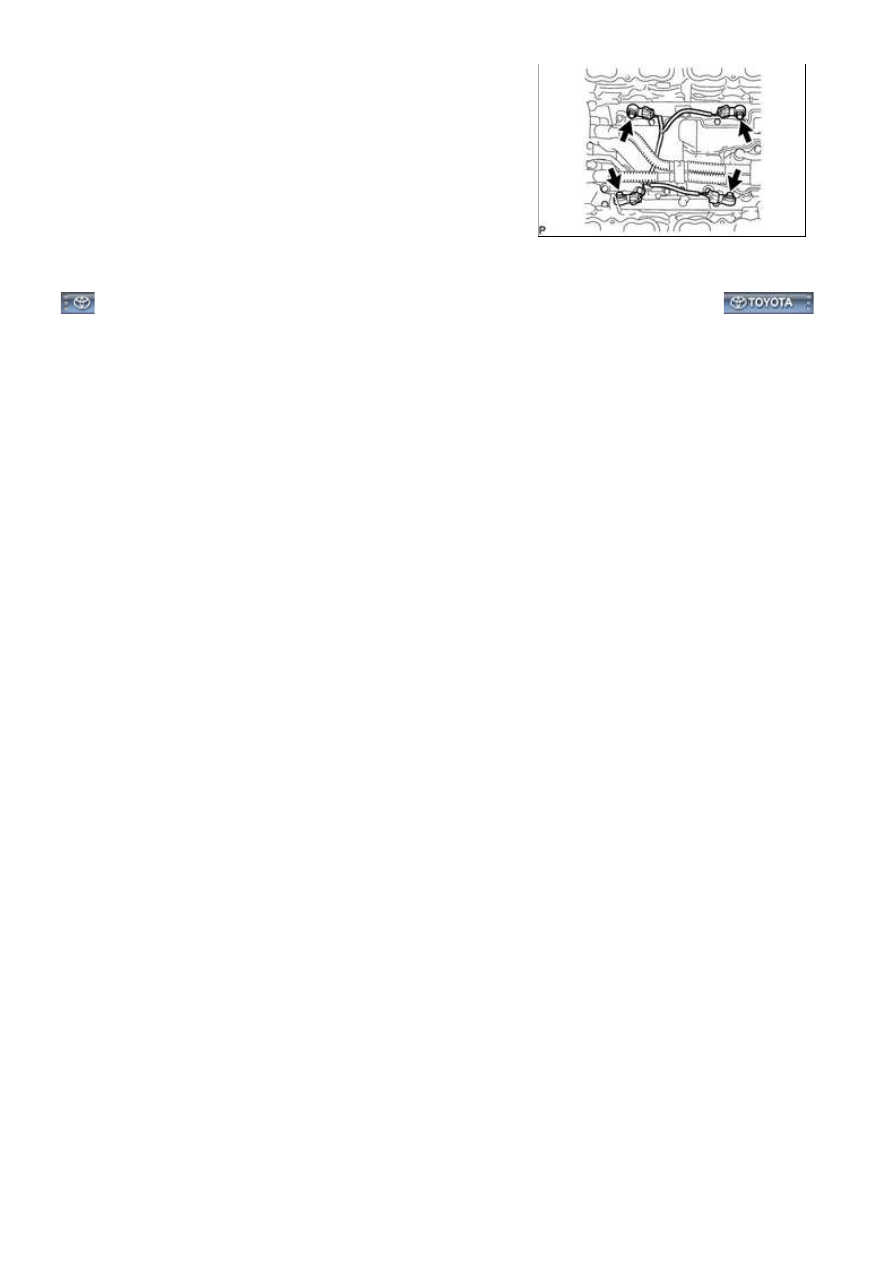

7. REMOVE KNOCK SENSOR

3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: REM...

(a) Disconnect the 4 knock sensor connectors.

(b) Remove the 4 bolts and 4 knock sensors.

3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: REM...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002PQI03AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

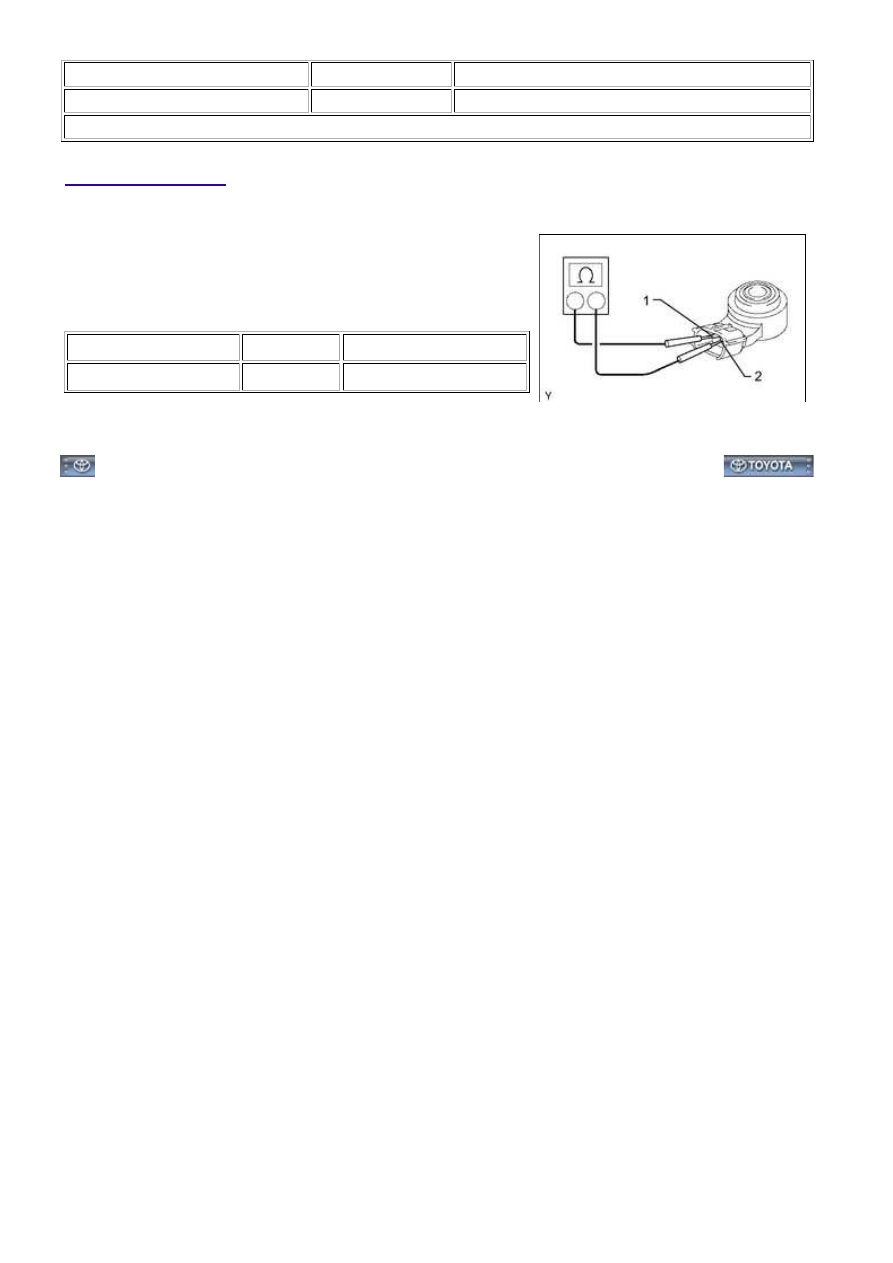

INSPECTION

1. INSPECT KNOCK SENSOR

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

120 k to 280 kΩ

If the result is not as specified, replace the sensor.

3UR-FBE ENGINE CONTROL SYSTEM: KNOCK SENSOR: INSPE...
