Toyota Tundra (2015 year). Manual - part 1469

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000000PD80KVX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

CAUTION:

When using the Techstream, observe the following items for safety reasons:

Read its instruction books before using the Techstream.
Prevent the Techstream cable from being caught on the pedals, shift lever and steering wheel when
driving with the Techstream connected to the vehicle.
When driving the vehicle for testing purposes using the Techstream, 2 persons are required. One person
drives the vehicle, and the other operates the Techstream.

NOTICE:



.

Perform initialization (throttle position) after reconnecting the battery cable or replacing the ECM
.
Perform RESET MEMORY (AT initialization) when replacing the automatic transmission assembly, engine

assembly or ECM



.

Perform REGISTRATION (VIN registration) when replacing the ECM



.

HINT:

RESET MEMORY cannot be completed by only removing the battery.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: PRECAUTI...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000PDC0N4X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: DEFINITION OF TERMS; 2015 MY Tundra [08/2014 -

       ]

DEFINITION OF TERMS

TERMS

DEFINITION

Monitor Description

Related DTCs

Typical Enabling

Condition

Preconditions that allow ECM to detect malfunctions.

With all preconditions satisfied, ECM sets DTC when monitored value(s) exceeds

malfunction threshold(s).

single malfunction detection process.

Each sensor and component monitored in turn, when previous detection operation

completed.

Required

Sensor/Components

Sensors and components used by ECM to detect each malfunction.

"Once per driving cycle" means ECM only performs checks for that malfunction

once during single driving cycle.

"Continuous" means ECM performs checks for that malfunction whenever enabling

conditions met.

Duration

Minimum time for which ECM must detect continuous deviation in monitored

value(s) in order to set DTC. Timing begins when Typical Enabling Conditions met.

Malfunction Thresholds

Value beyond which ECM determines malfunctions exist and sets DTCs.

MIL Operation

"2 driving cycle" means ECM illuminates MIL if same malfunction detected second

time during next sequential driving cycle.

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: DEFINITIO...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM0000026V4056X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -

       ]

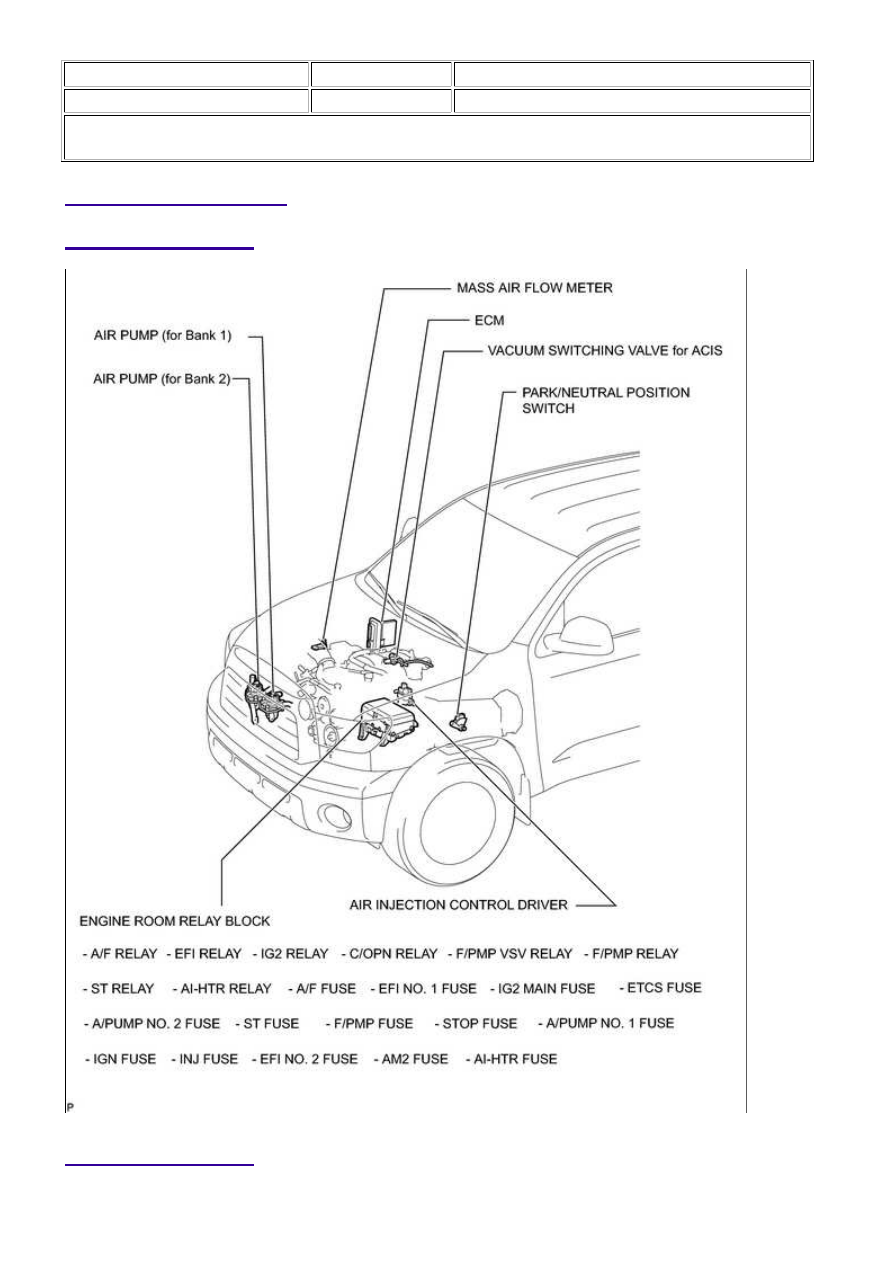

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: PARTS LO...

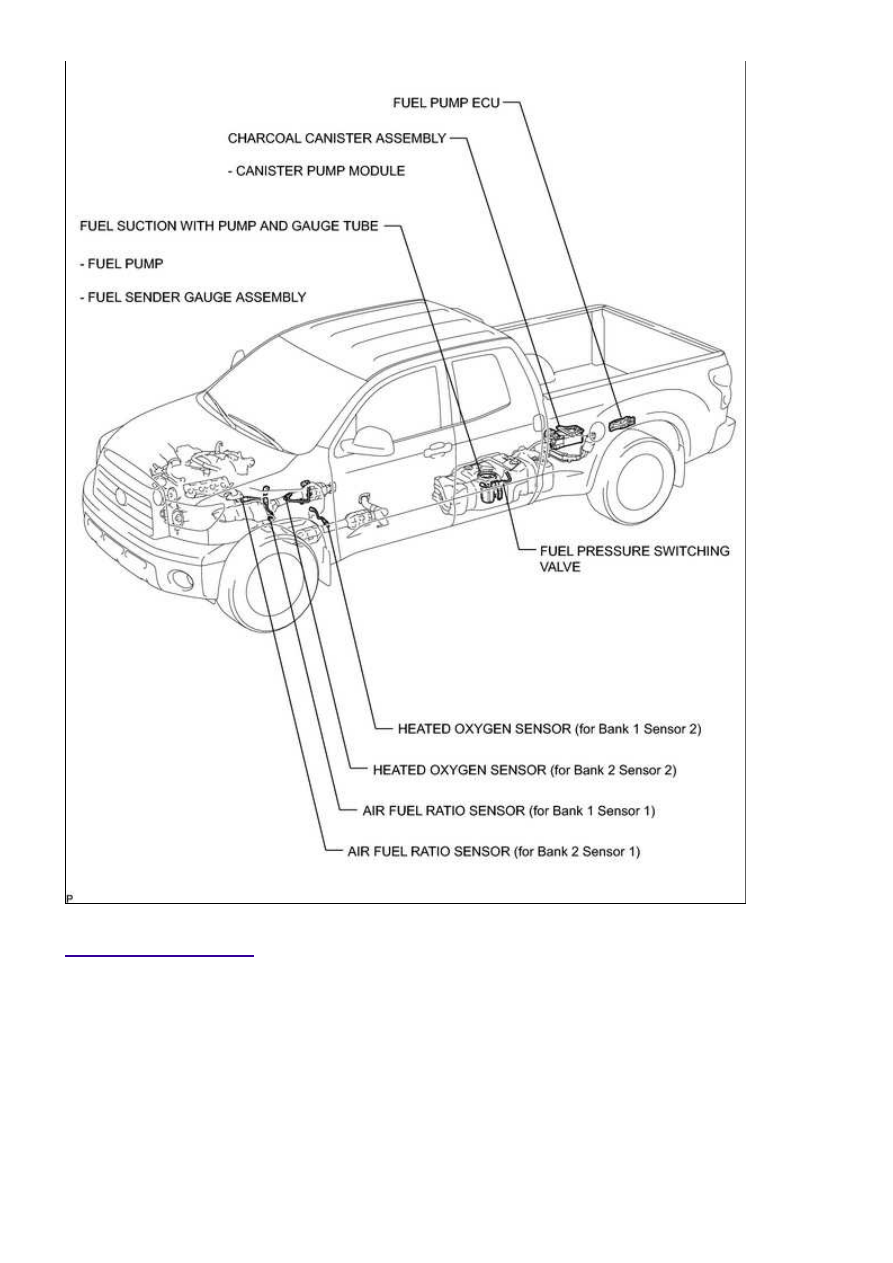

ILLUSTRATION

3UR-FBE ENGINE CONTROL SYSTEM: SFI SYSTEM: PARTS LO...
