Toyota Tundra (2015 year). Manual - part 1453

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LK03PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: PURGE VALVE: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT PURGE VSV

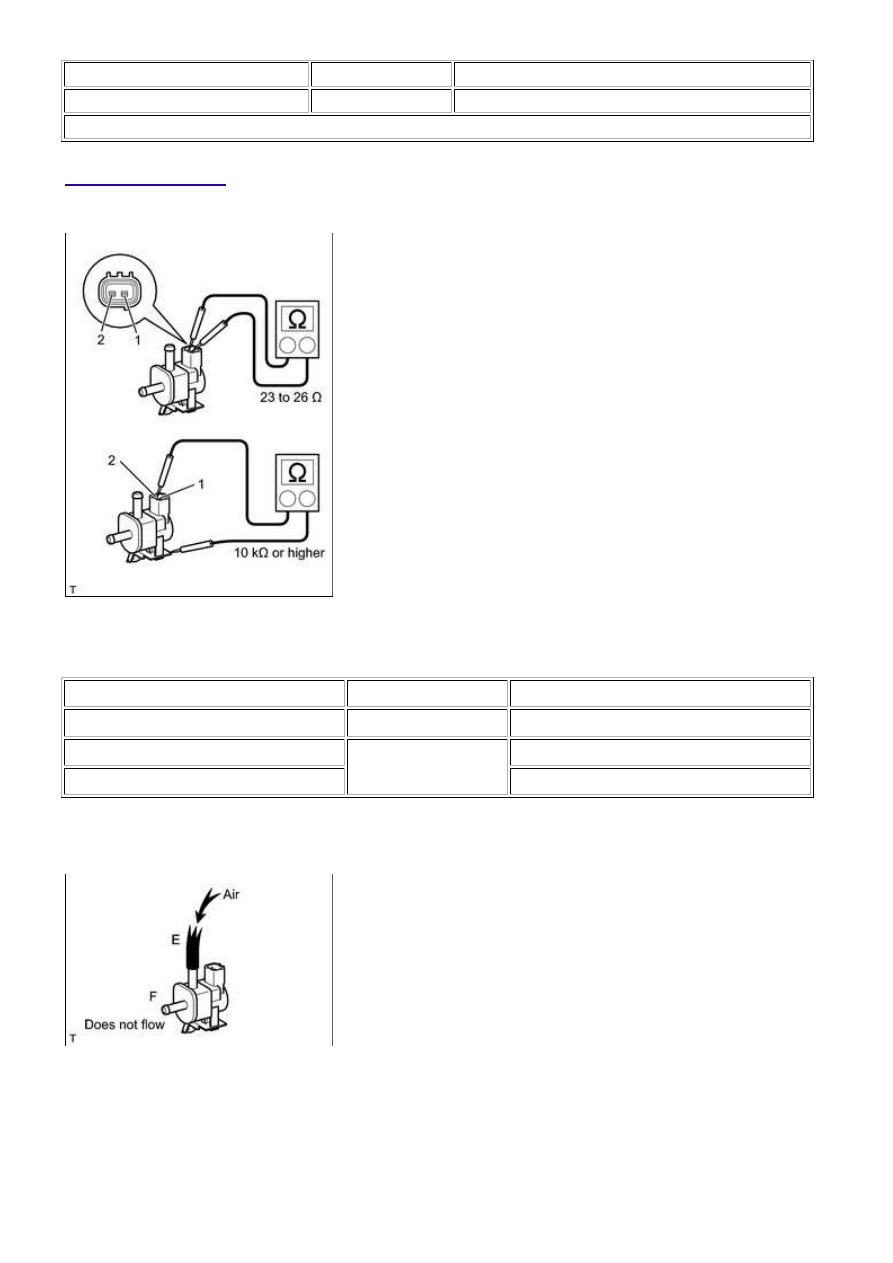

(a) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

23 to 26 Ω

1 - VSV body ground

Always

10 kΩ or higher

2 - VSV body ground

10 kΩ or higher

If the result is not as specified, replace the purge VSV.

(b) Inspect the purge VSV operation.

(1) Check that air does not flow from ports.

3UR-FBE EMISSION CONTROL: PURGE VALVE: INSPECTION; 20...

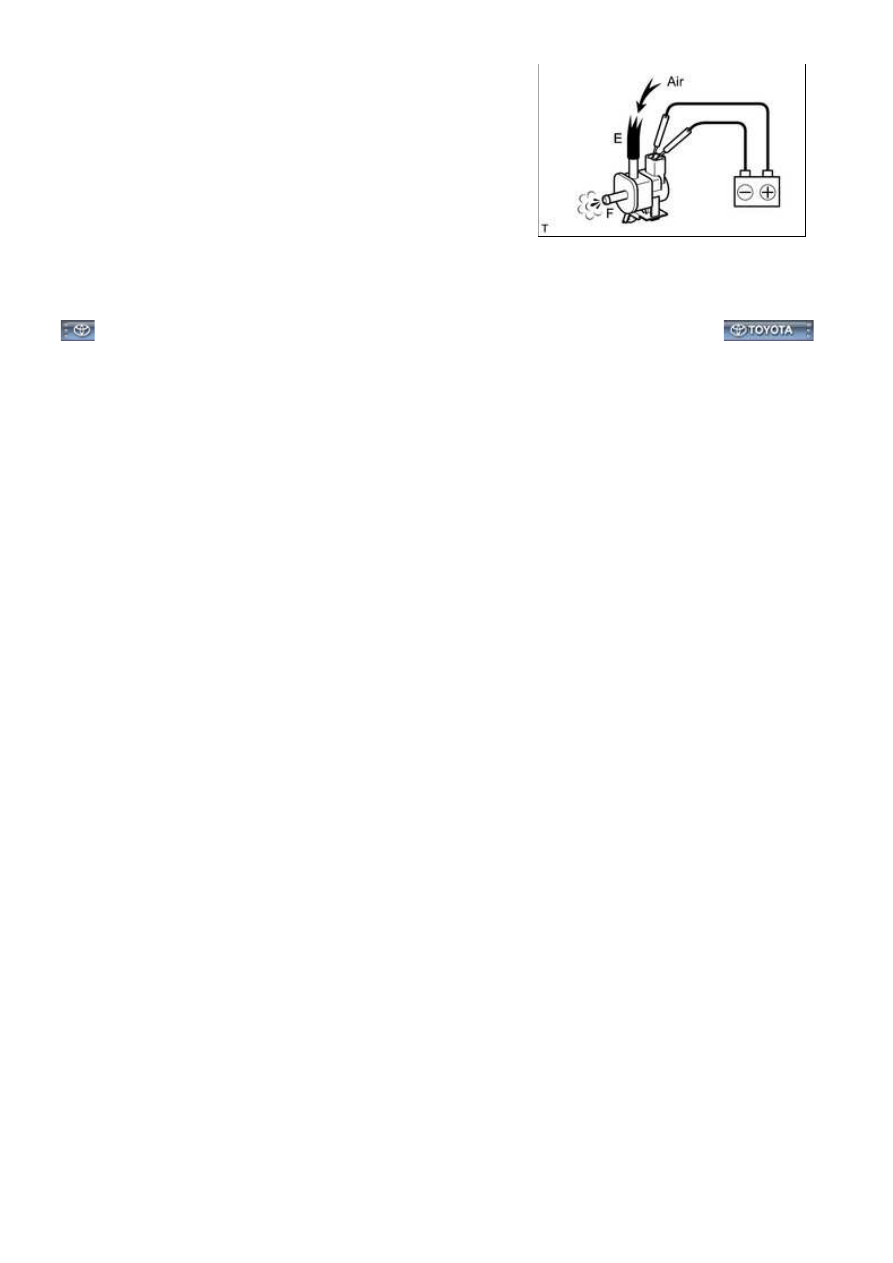

(2) Apply battery voltage across the terminals.

(3) Check that air flows from ports.

If the result is not as specified, replace the purge VSV.

3UR-FBE EMISSION CONTROL: PURGE VALVE: INSPECTION; 20...
