Toyota Tundra (2015 year). Manual - part 1451

The tester displays the air pump pressure (AIR PMP PRS (A) and AIR PMP2 PRS (A)) as absolute

pressure.

NOTICE:

When applying pressure, make sure that no foreign matter enters the sensor.

(f) Check the power source voltage.

(1) Disconnect the connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

D58-2 (VC) - D58-4 (E2)

Ignition switch

ON

4.75 to 5.25 V

D59-2 (VC2) - D59-4

(E22)

3UR-FBE EMISSION CONTROL: EMISSION CONTROL SYSTEM:...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000029LN03LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: FUEL TANK CAP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT FUEL TANK CAP ASSEMBLY

(a) Visually check if the cap and/or gasket are deformed or damaged.

Text in Illustration

*1

Gasket

If the result is not as specified, replace the fuel tank cap assembly or gasket.

NOTICE:

Confirm that ID mark E is printed on the replacement fuel tank cap.

Text in Illustration

*a

ID Mark

3UR-FBE EMISSION CONTROL: FUEL TANK CAP: INSPECTION; ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030WO01YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: PCV VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

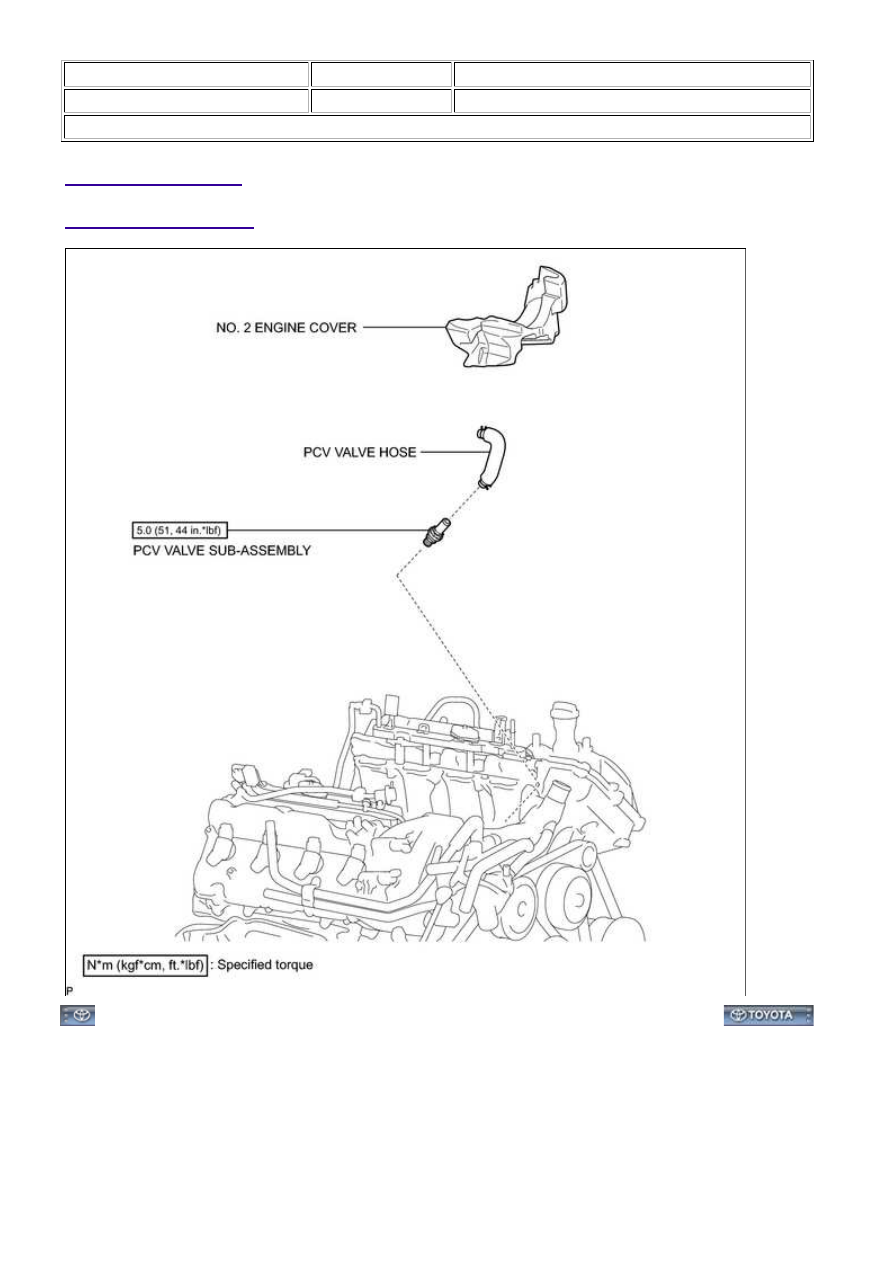

COMPONENTS

ILLUSTRATION

3UR-FBE EMISSION CONTROL: PCV VALVE: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WP027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE INTAKE MANIFOLD

2. REMOVE NO. 2 ENGINE COVER

3. REMOVE PCV VALVE HOSE

(a) Slide the clamp and remove the PCV valve hose.

4. REMOVE PCV VALVE SUB-ASSEMBLY

(a) Remove the PCV valve sub-assembly from the separator

case.

3UR-FBE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 M...
