Toyota Tundra (2015 year). Manual - part 1452

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WP027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

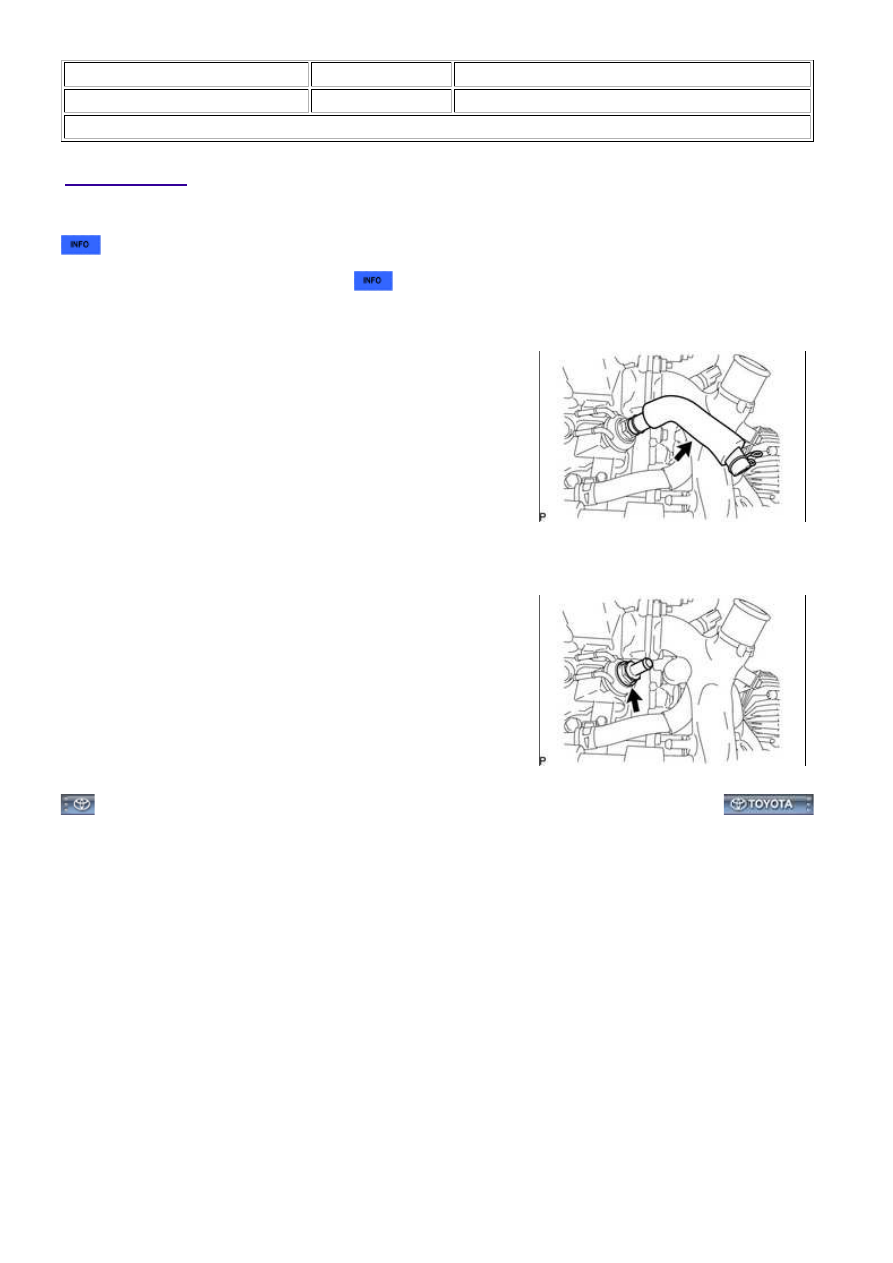

Title: 3UR-FBE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE INTAKE MANIFOLD

2. REMOVE NO. 2 ENGINE COVER

3. REMOVE PCV VALVE HOSE

(a) Slide the clamp and remove the PCV valve hose.

4. REMOVE PCV VALVE SUB-ASSEMBLY

(a) Remove the PCV valve sub-assembly from the separator

case.

3UR-FBE EMISSION CONTROL: PCV VALVE: REMOVAL; 2015 M...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WM027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

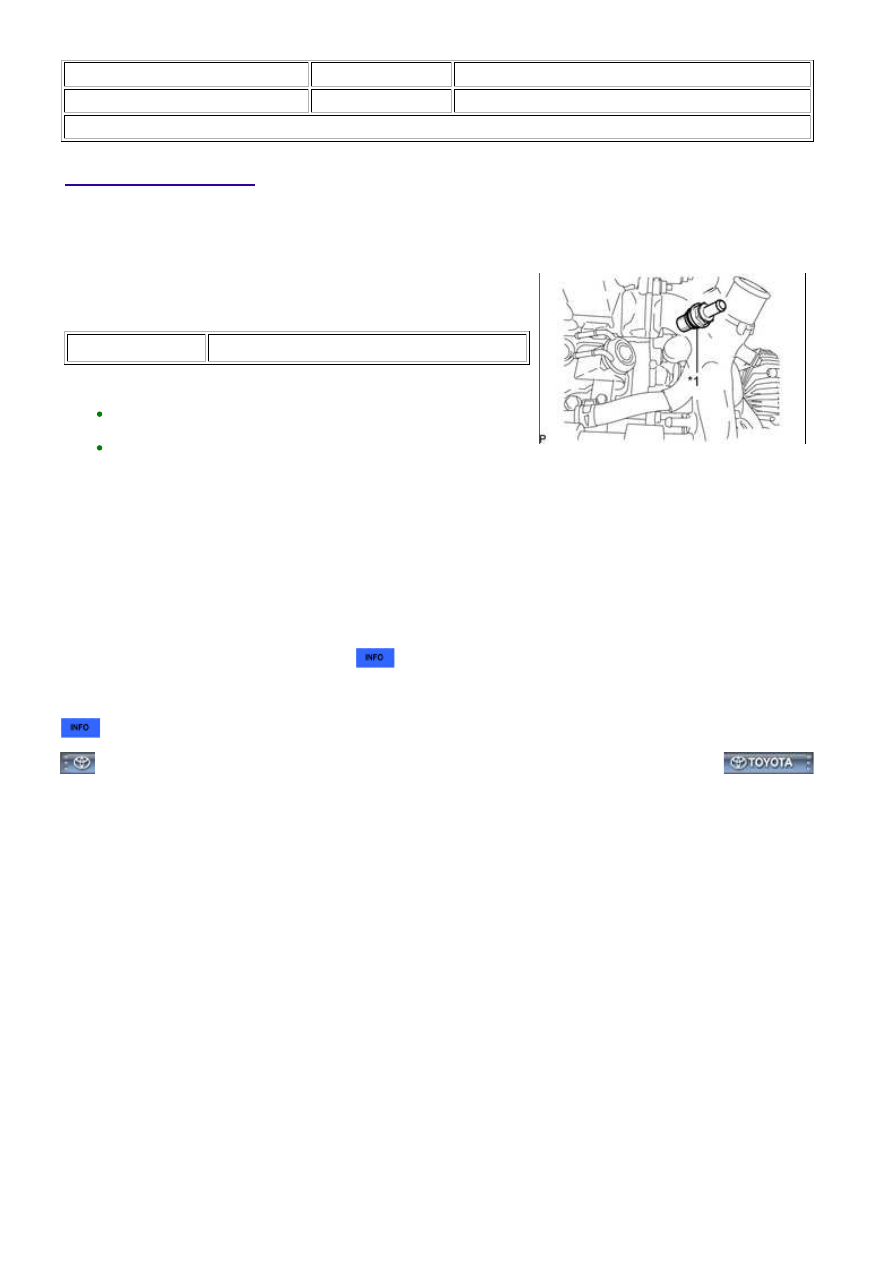

Title: 3UR-FBE EMISSION CONTROL: PCV VALVE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL PCV VALVE SUB-ASSEMBLY

Text in Illustration

*1

O-Ring

HINT:

When reusing the PCV valve sub-assembly, inspect the
O-ring.
If the O-ring has scratches or cuts, replace the PCV valve
sub-assembly.

(b) Install the PCV valve sub-assembly to the separator case.

Torque:

5.0 N·m {51 kgf·cm, 44in·lbf}

2. INSTALL PCV VALVE HOSE

(a) Install the PCV valve hose, and slide the clamp to secure the hose to the PCV valve sub-assembly.

3. INSTALL NO. 2 ENGINE COVER

4. INSTALL INTAKE MANIFOLD

3UR-FBE EMISSION CONTROL: PCV VALVE: INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030WK01XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

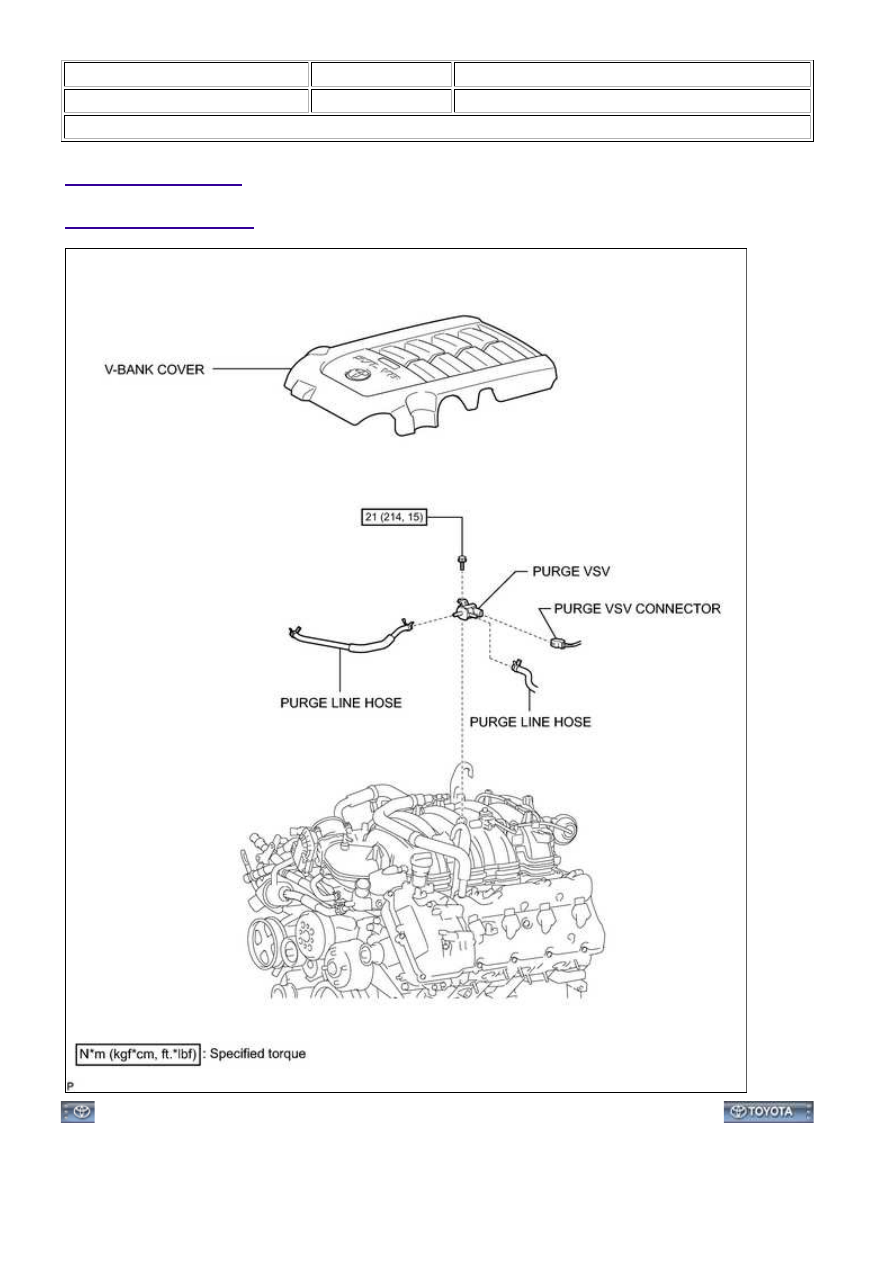

Title: 3UR-FBE EMISSION CONTROL: PURGE VALVE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

3UR-FBE EMISSION CONTROL: PURGE VALVE: COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030WL01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

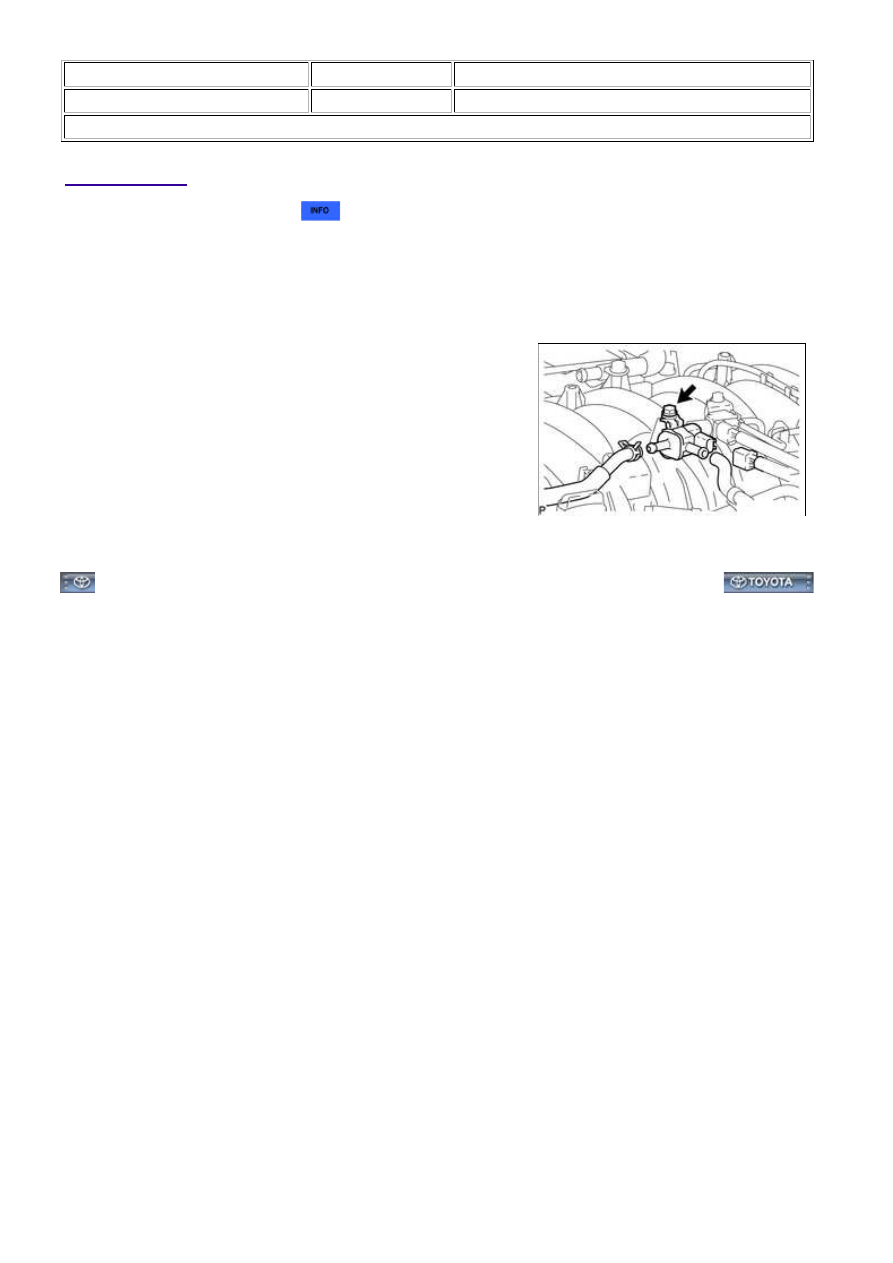

Title: 3UR-FBE EMISSION CONTROL: PURGE VALVE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE V-BANK COVER

2. DISCONNECT PURGE LINE HOSE

(a) Disconnect the 2 purge line hoses.

3. REMOVE PURGE VSV

(a) Disconnect the connector.

(b) Remove the bolt and purge VSV.

3UR-FBE EMISSION CONTROL: PURGE VALVE: REMOVAL; 201...
