3UR-FBE EMISSION CONTROL: EMISSION CONTROL SYSTEM:...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002YNG02IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: EMISSION CONTROL SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra

[08/2014 -        ]

SYSTEM DIAGRAM

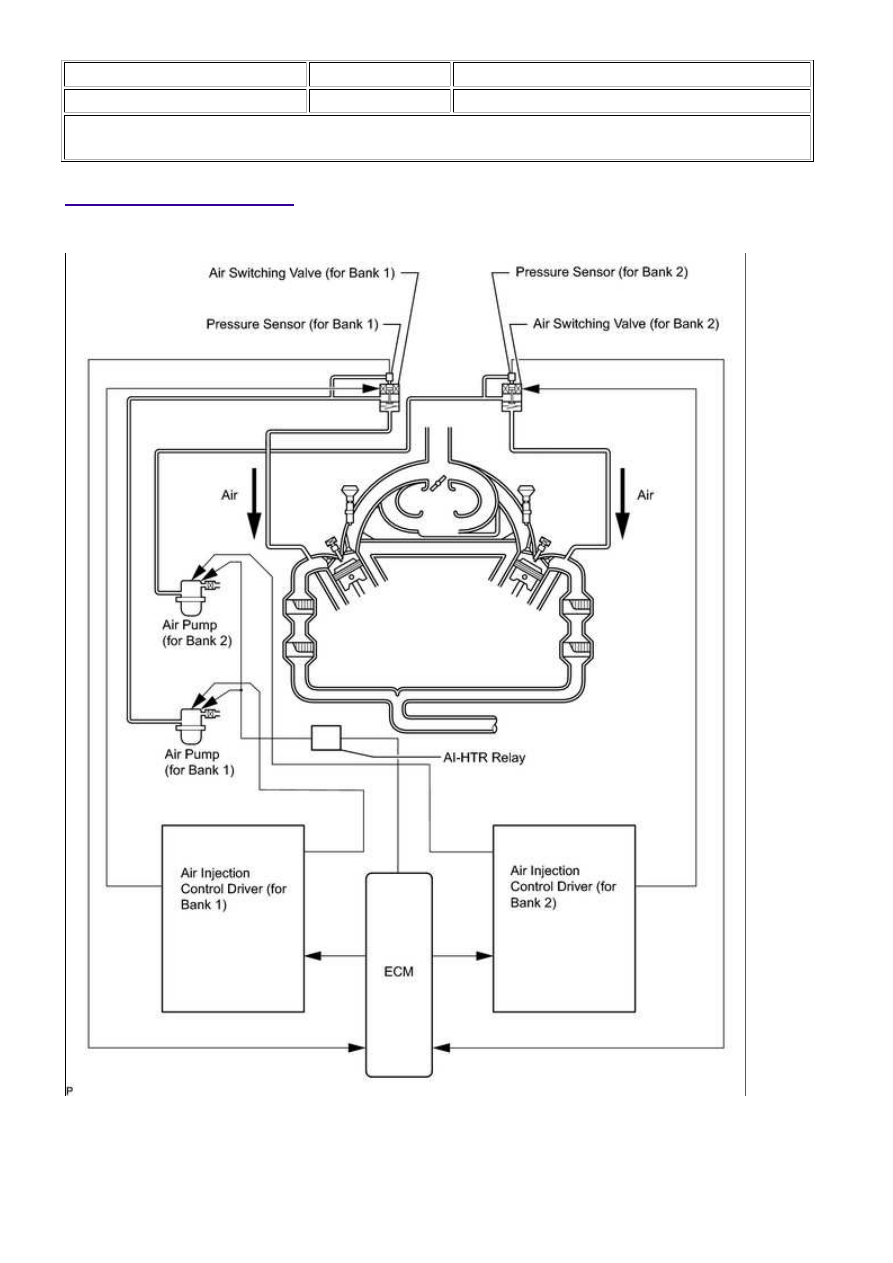

1. SECONDARY AIR INJECTION CONTROL SYSTEM DIAGRAM

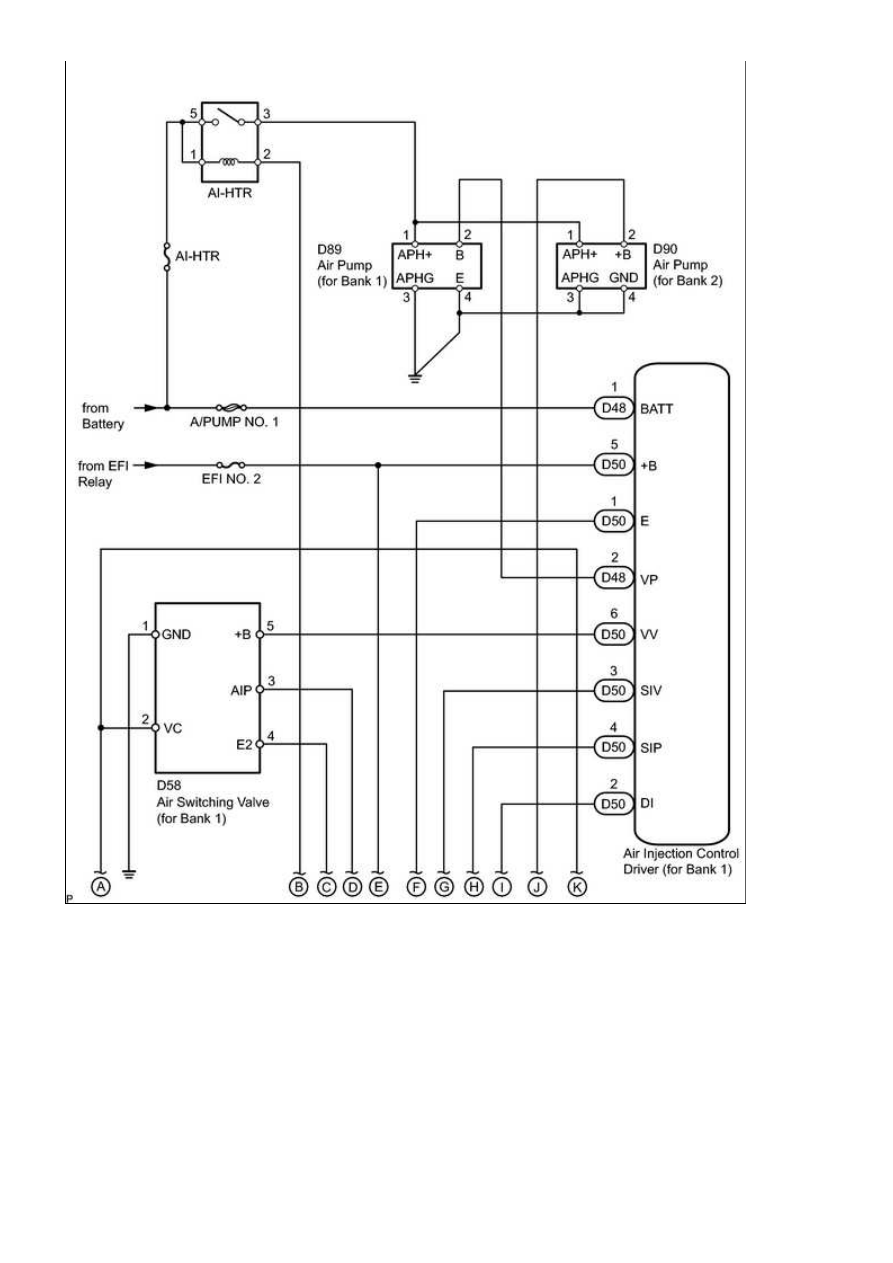

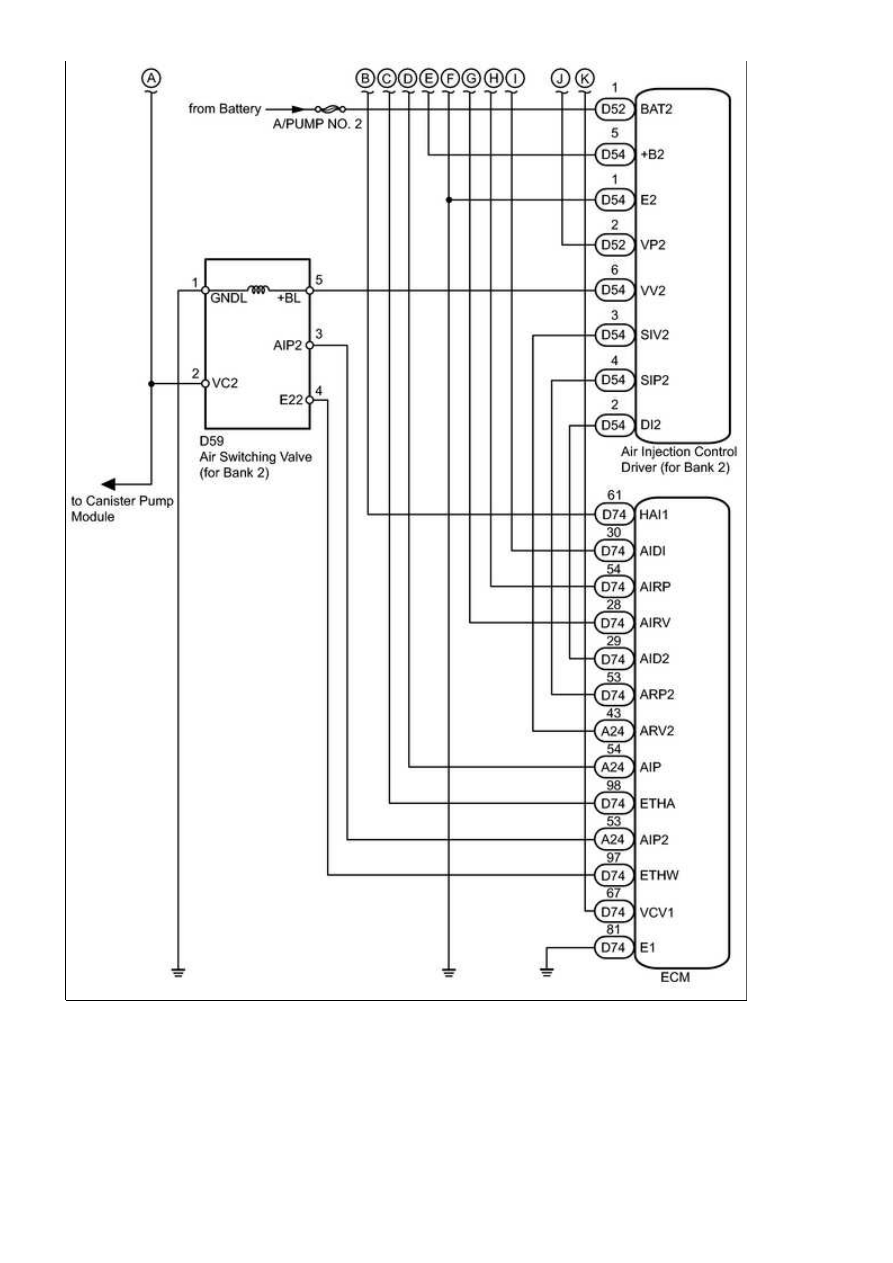

2. SECONDARY AIR INJECTION SYSTEM WIRING DIAGRAM

3UR-FBE EMISSION CONTROL: EMISSION CONTROL SYSTEM:...

3UR-FBE EMISSION CONTROL: EMISSION CONTROL SYSTEM:...

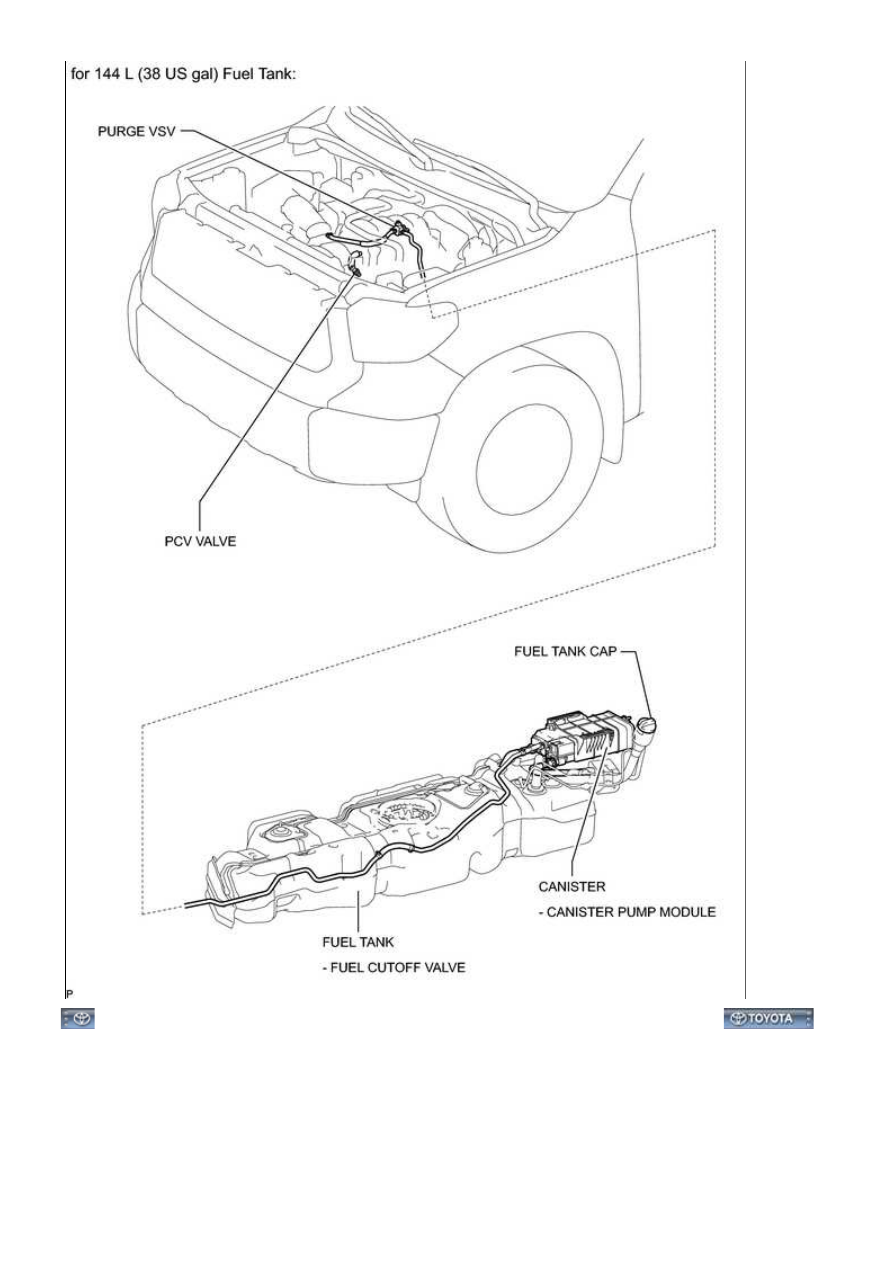

3. EVAP CONTROL SYSTEM DIAGRAM

3UR-FBE EMISSION CONTROL: EMISSION CONTROL SYSTEM:...
