If the result is not as specified, replace the canister pump module.

(b) for 144 L (38 US gal) Fuel Tank:

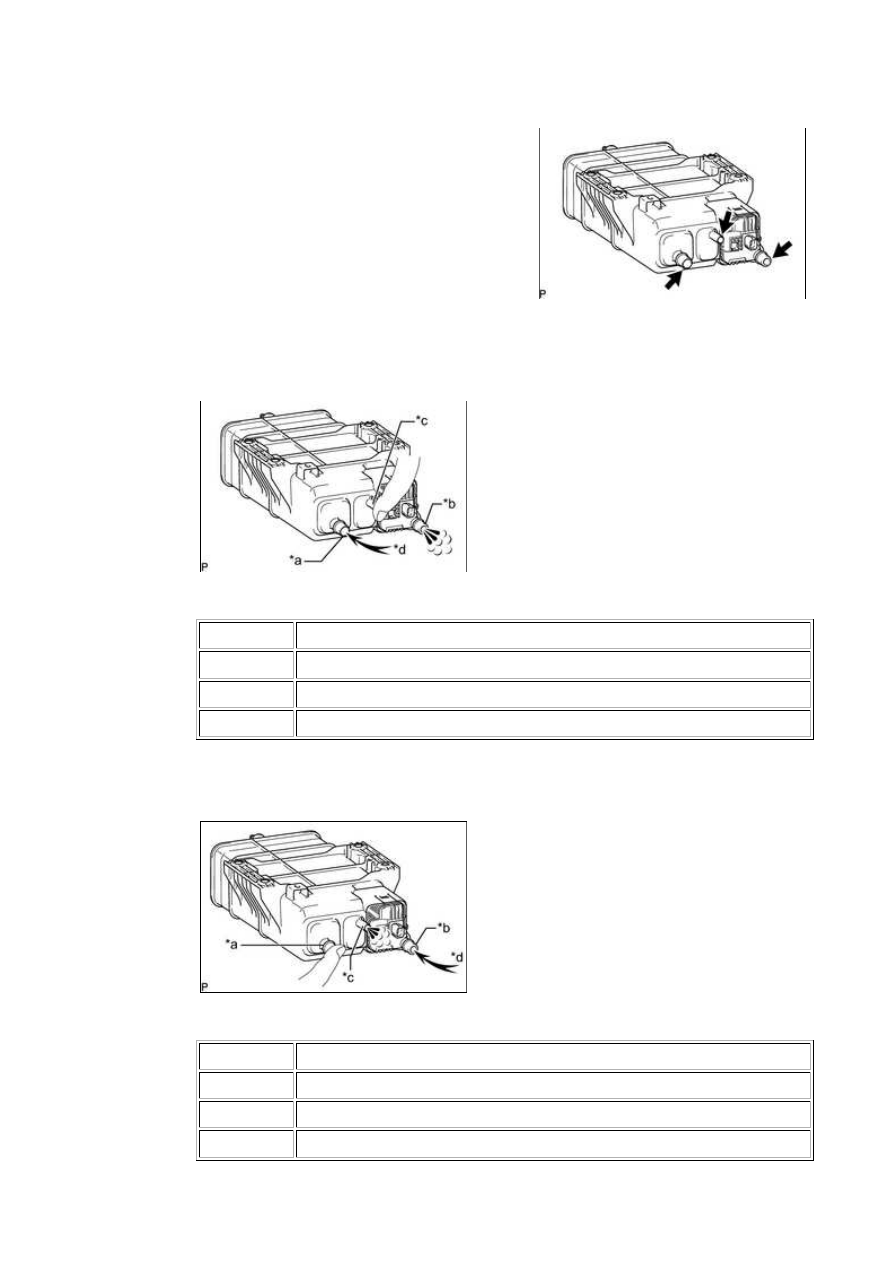

(1) Visually check the charcoal canister assembly for cracks

or damage.

If cracks or damage are found, replace the charcoal

canister assembly.

(2) Check charcoal canister assembly operation.

With the purge port closed, blow 5 kPa (0.1 kgf/cm

2

Text in Illustration

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

*d

Air

If the result is not as specified, replace the charcoal canister assembly.

1.

With the vent port closed, blow 5 kPa (0.1 kgf/cm

2

Text in Illustration

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

*d

Air

If the result is not as specified, replace the charcoal canister assembly.

2.

3UR-FBE EMISSION CONTROL: CANISTER: INSPECTION; 2015 ...

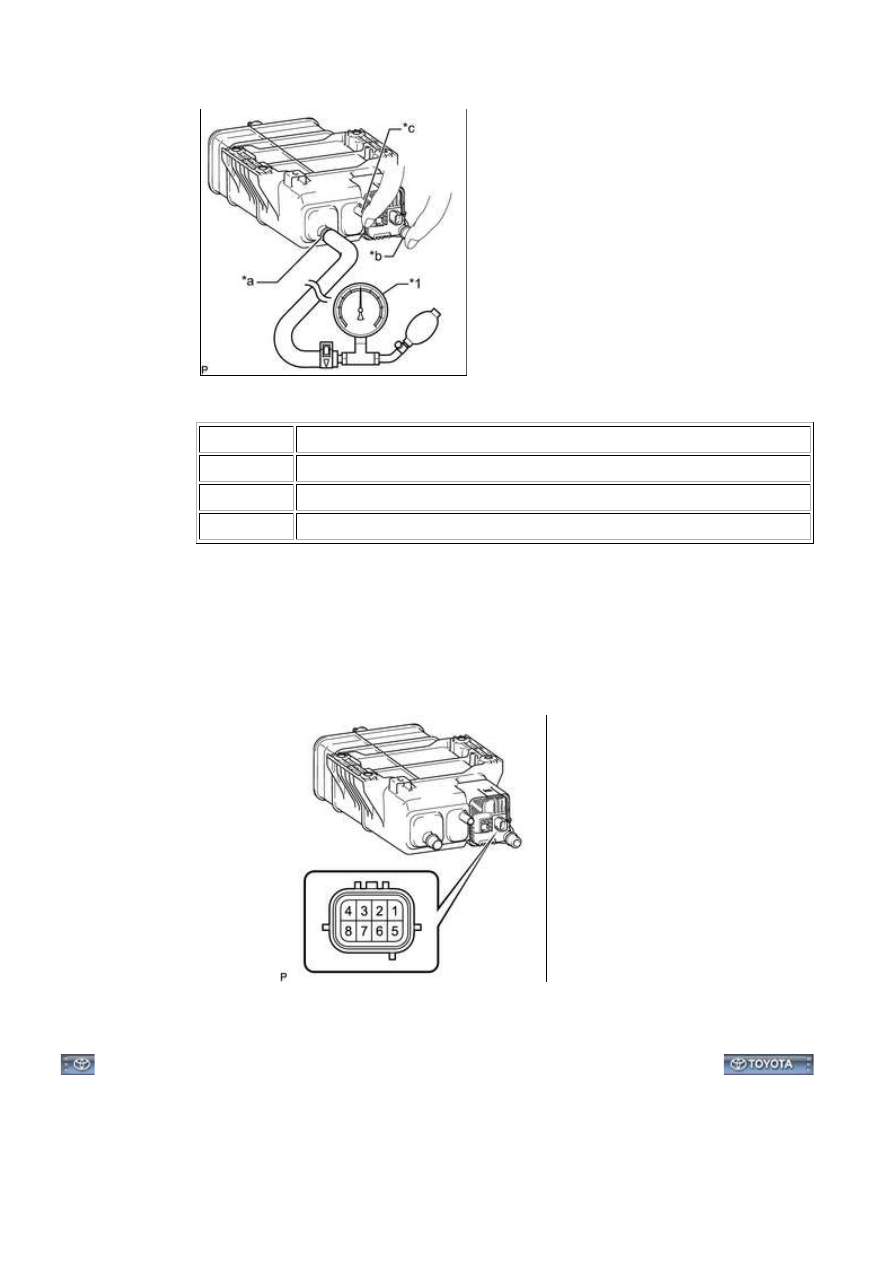

(3) Check for air leaks.

*1

Pressure Gauge

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

1.

With the purge line port and air inlet line port closed, apply 20 kPa (150 mmHg, 5.91

If the result is not as specified, replace the charcoal canister assembly.

2.

(4) Check the canister pump module.

Connect a positive (+) lead from the battery to terminal 5 and a negative (-) lead to

terminal 1.

1.

Check that a clicking sound is heard from the canister pump module.

If the result is not as specified, replace the charcoal canister assembly.

2.

3UR-FBE EMISSION CONTROL: CANISTER: INSPECTION; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HXP03GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: CANISTER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

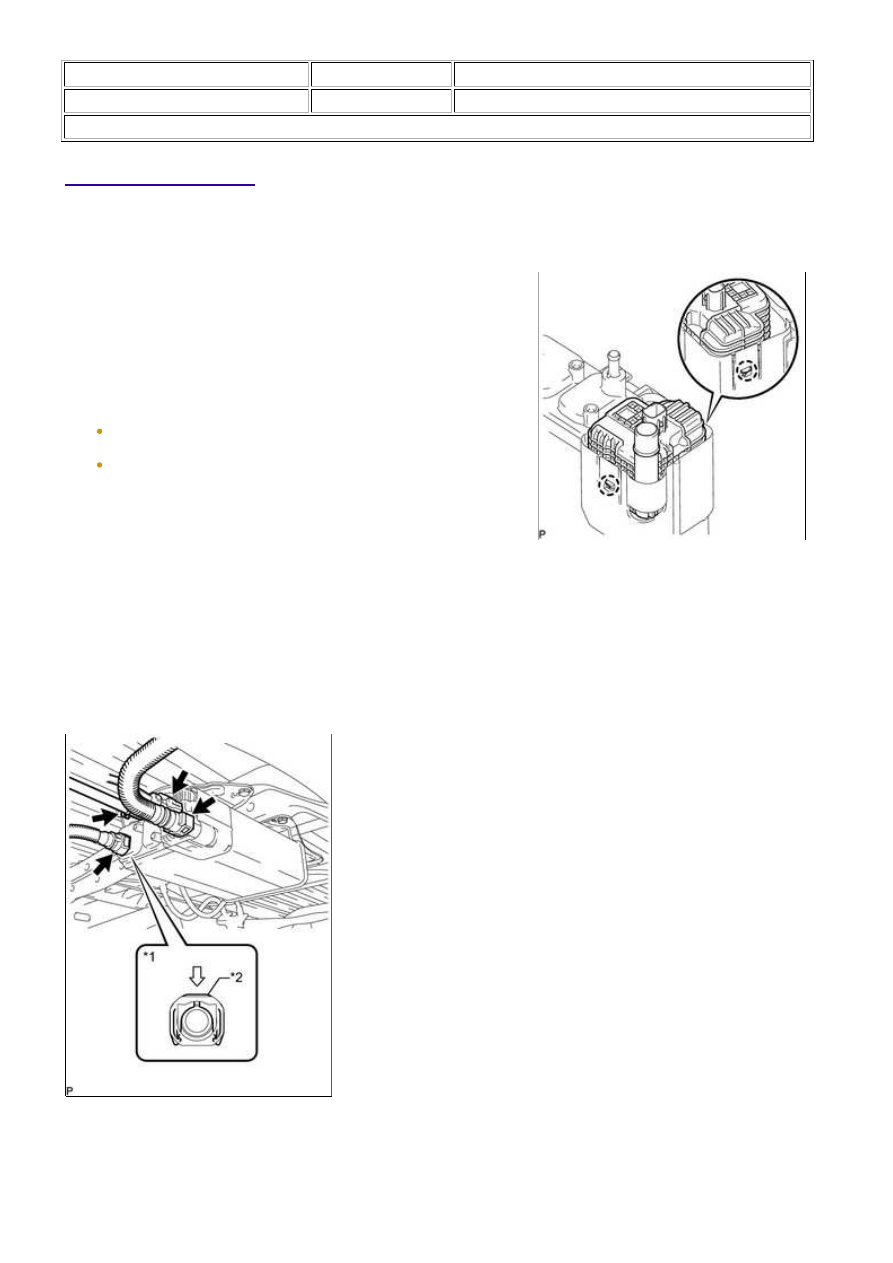

INSTALLATION

1. INSTALL CANISTER PUMP MODULE

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Engage the 2 claws to install a new canister pump module

to the charcoal canister assembly.

NOTICE:

Do not allow foreign matter such as grease, oil or water to
adhere to the O-rings.
Ensure that the claws are engaged properly.

2. INSTALL CHARCOAL CANISTER ASSEMBLY

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Install the charcoal canister assembly with the 4 bolts.

Torque:

29 N·m {296 kgf·cm, 21ft·lbf}

(2) Attach the wire harness clamp.

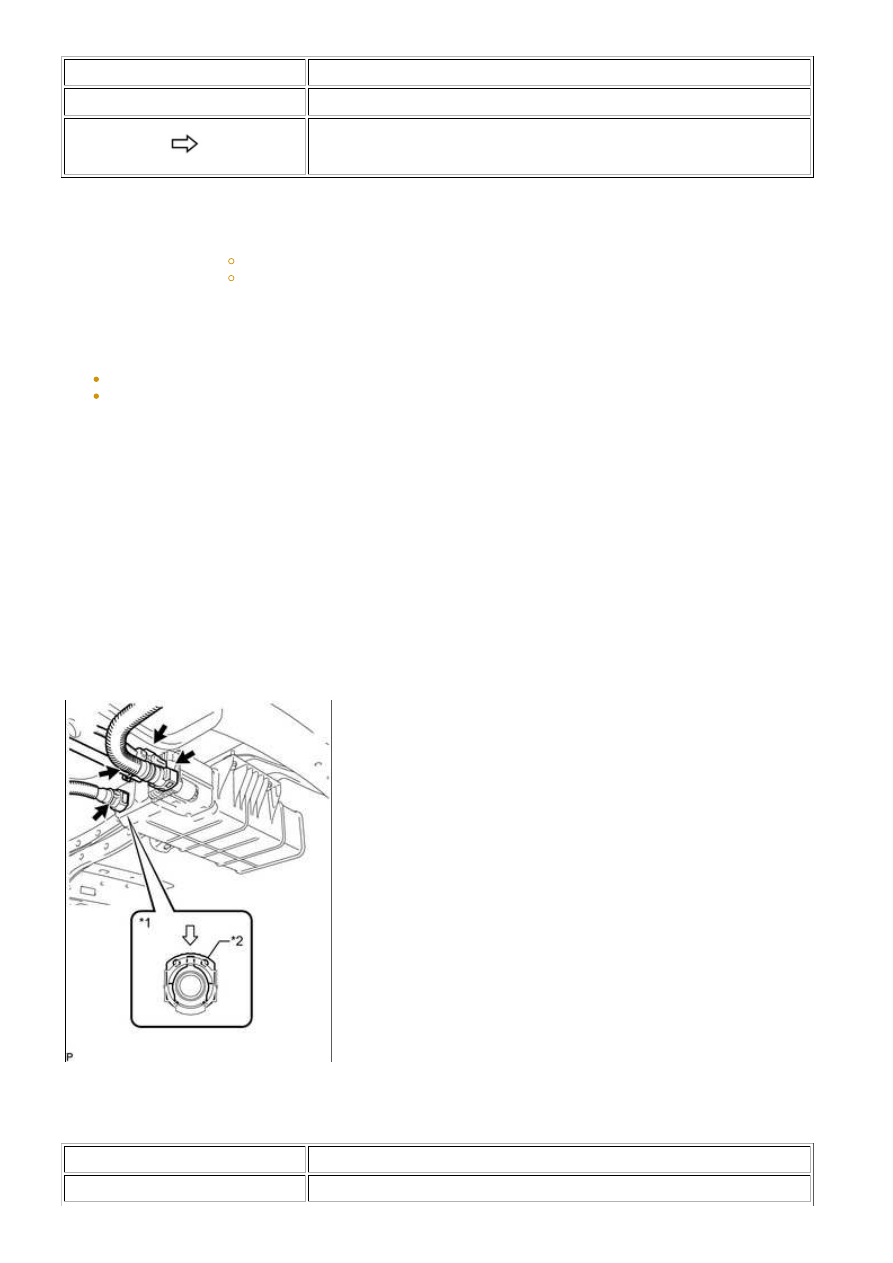

(3) Connect the vent line hose.

Text in Illustration

3UR-FBE EMISSION CONTROL: CANISTER: INSTALLATION; 20...

*1

Vent Line Hose

*2

Retainer

Push

Push the vent line hose into the port and push the retainer to lock it.

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the vent line hose, check that the vent line hose and valve are

securely connected by pulling on them.

1.

(4) Connect the air inlet line hose.

NOTICE:

Check for damage or foreign objects on the connected part.
After connecting the air inlet line hose, check that the air inlet line hose and valve are securely
connected by pulling on them.

(5) Connect the purge line hose.

(6) Connect the canister pump module connector.

(7) Connect the wiring harness clamp bracket with the nut.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) for 144 L (38 US gal) Fuel Tank:

(1) Install the charcoal canister assembly with the 4 bolts.

Torque:

29 N·m {296 kgf·cm, 21ft·lbf}

(2) Attach the wire harness clamp.

(3) Connect the vent line hose.

Text in Illustration

*1

Vent Line Hose

*2

Retainer

3UR-FBE EMISSION CONTROL: CANISTER: INSTALLATION; 20...
