(6) Detach the wire harness clamp.

(7) Remove the 4 bolts and charcoal canister assembly.

2. REMOVE CANISTER PUMP MODULE

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Before removing the canister pump module, clean the charcoal canister assembly by blowing air into

Make sure to clean the charcoal canister assembly using only air.
Do not use gasoline, thinners or solvents.

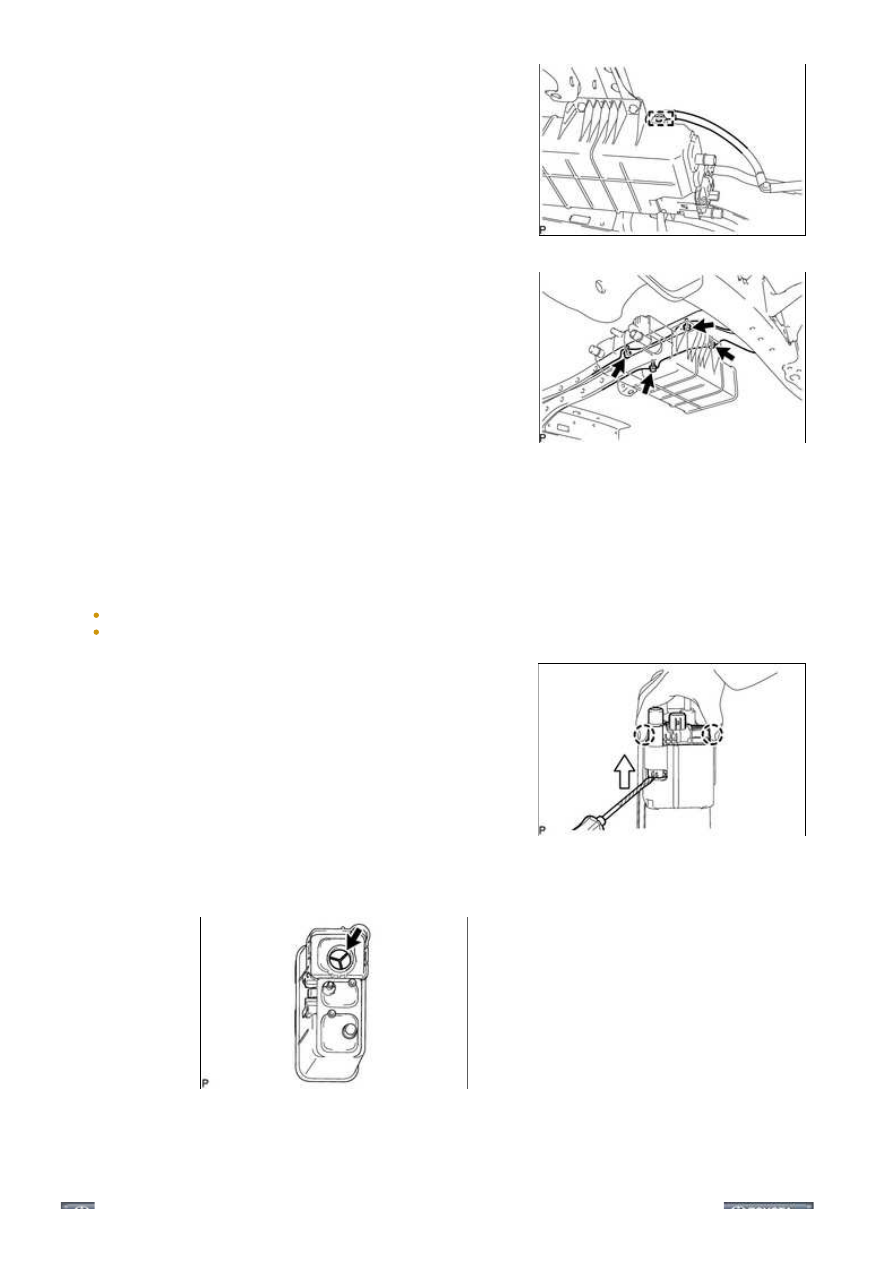

(2) While disengaging the 2 claws as shown in the illustration,

push the canister pump module upwards using a

screwdriver to remove it.

(3) Check if the charcoal canister contains foreign matter such as mud or water.

Hold the charcoal canister assembly upside down to make sure that the charcoal canister

canister assembly.

2.

3UR-FBE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY...

3UR-FBE EMISSION CONTROL: CANISTER: REMOVAL; 2015 MY...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002HXQ035X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE EMISSION CONTROL: CANISTER: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT CHARCOAL CANISTER ASSEMBLY

(a) for 100 L (26.4 US gal) Fuel Tank:

(1) Visually check the charcoal canister assembly for cracks

or damage.

If cracks or damage are found, replace the charcoal

canister assembly.

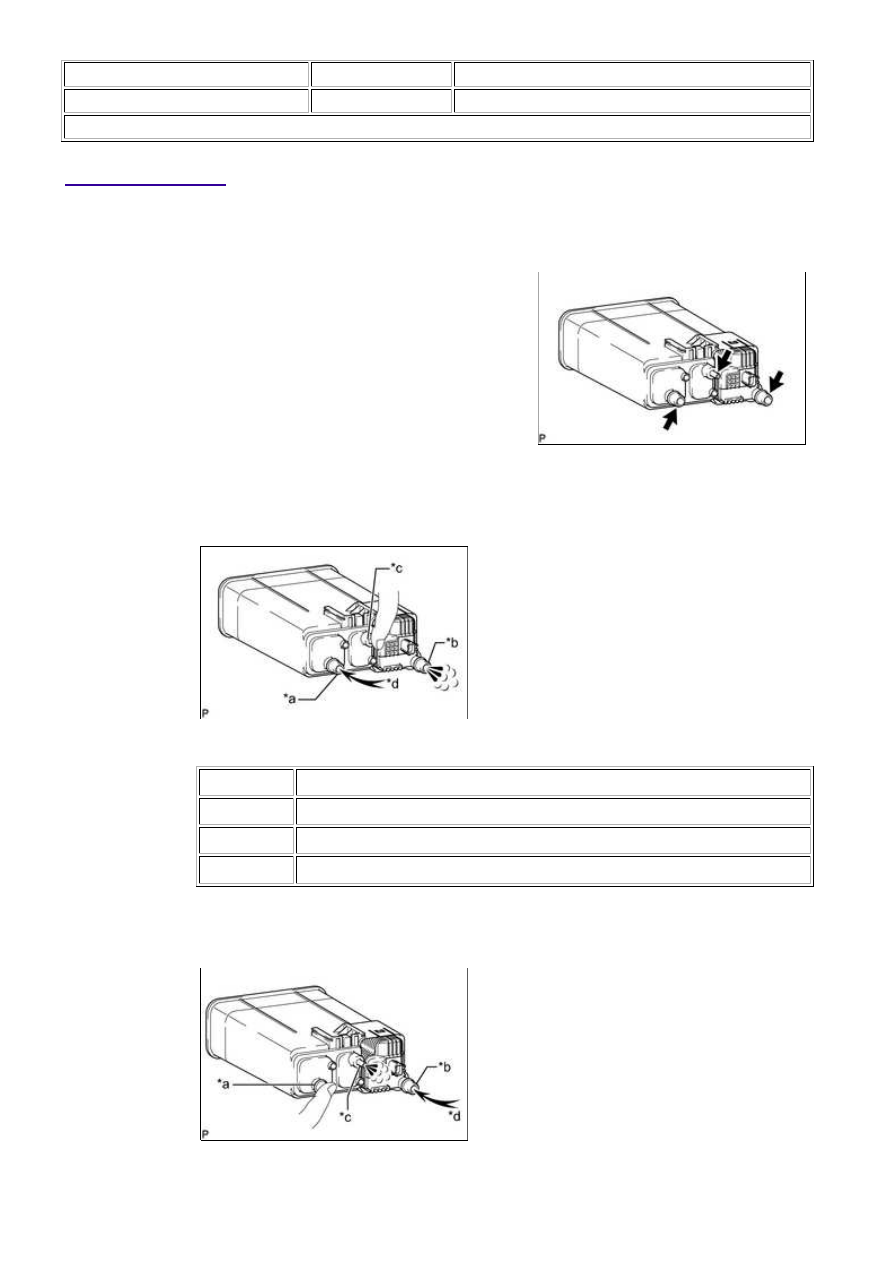

(2) Check charcoal canister assembly operation.

With the purge port closed, blow 5 kPa (0.1 kgf/cm

2

Text in Illustration

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

*d

Air

If the result is not as specified, replace the charcoal canister assembly.

1.

With the vent port closed, blow 5 kPa (0.1 kgf/cm

2

Text in Illustration

2.

3UR-FBE EMISSION CONTROL: CANISTER: INSPECTION; 2015 ...

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

*d

Air

If the result is not as specified, replace the charcoal canister assembly.

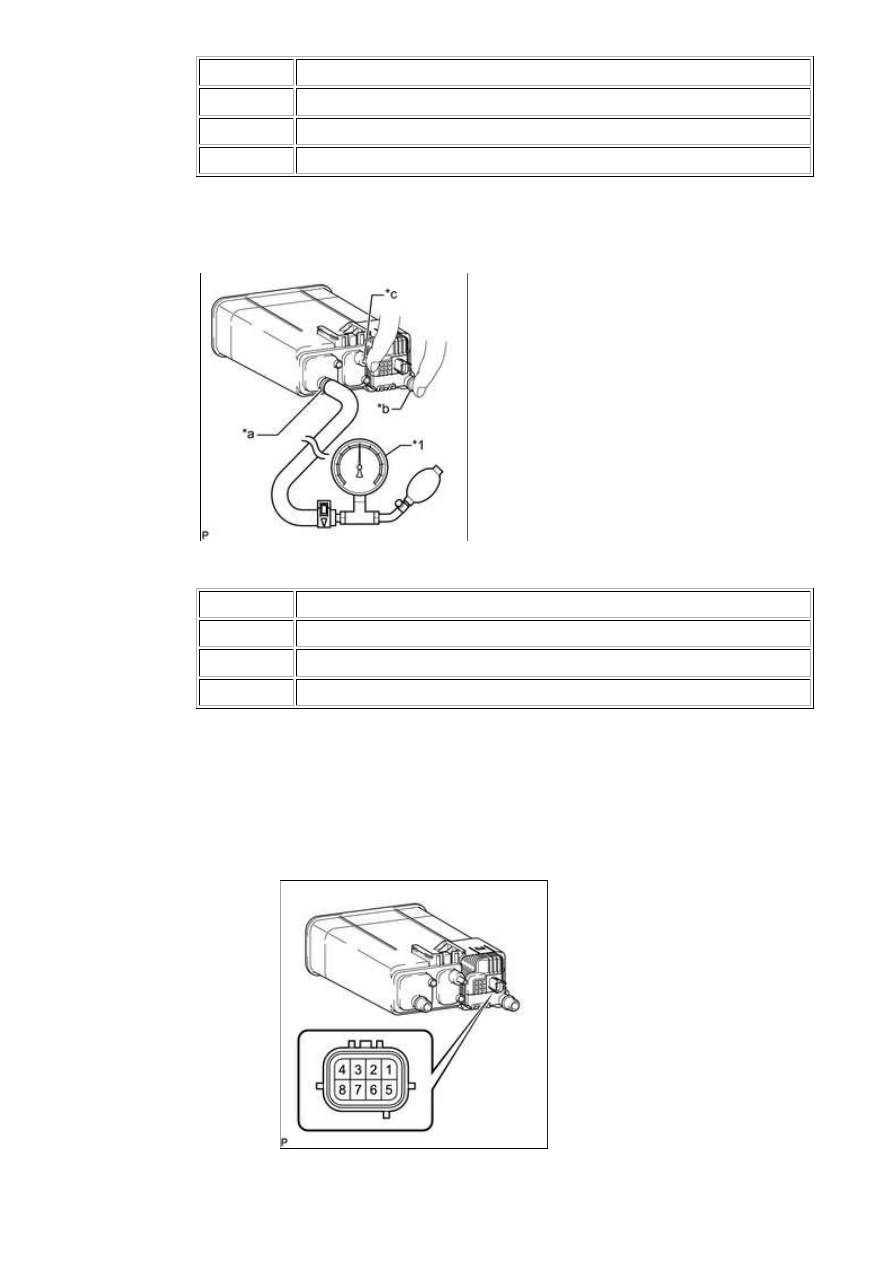

(3) Check for air leaks.

*1

Pressure Gauge

*a

Vent Line Port

*b

Air Inlet Line Port

*c

Purge Line Port

1.

With the purge line port and air inlet line port closed, apply 20 kPa (150 mmHg, 5.91

If the result is not as specified, replace the charcoal canister assembly.

2.

(4) Check the canister pump module.

Connect a positive (+) lead from the battery to terminal 5 and a negative (-) lead to

terminal 1.

1.

Check that a clicking sound is heard from the canister pump module.

2.

3UR-FBE EMISSION CONTROL: CANISTER: INSPECTION; 2015 ...
